SONY SRS-XB20 拆解、電池維修

前言:

1.本次文章僅針對拆解維修部分做詳細介紹
2.文章經為本人撰寫,轉載前請先告知
3.文章中照片若要引用,請附上連結至本篇

正文開始:

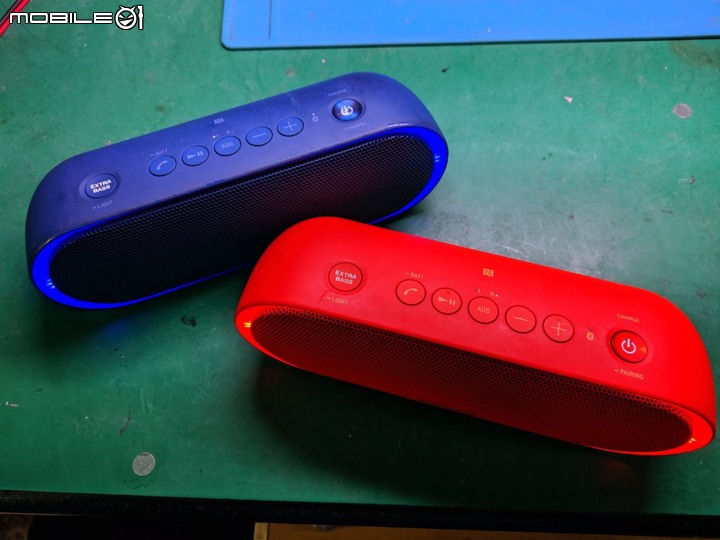

今天收到了一台SONY SRS-XB20藍芽喇叭
客人反映說沒辦法充電,開機提示Please Charge (請充電)
不多說,先來拆開測試

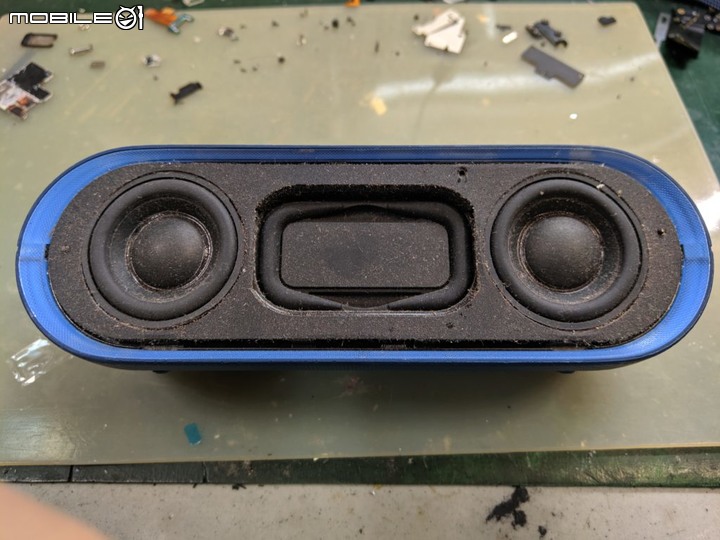

將防塵網卸下後,即可看見喇叭構造
採用雙聲道喇叭,前後被動式低音喇叭....

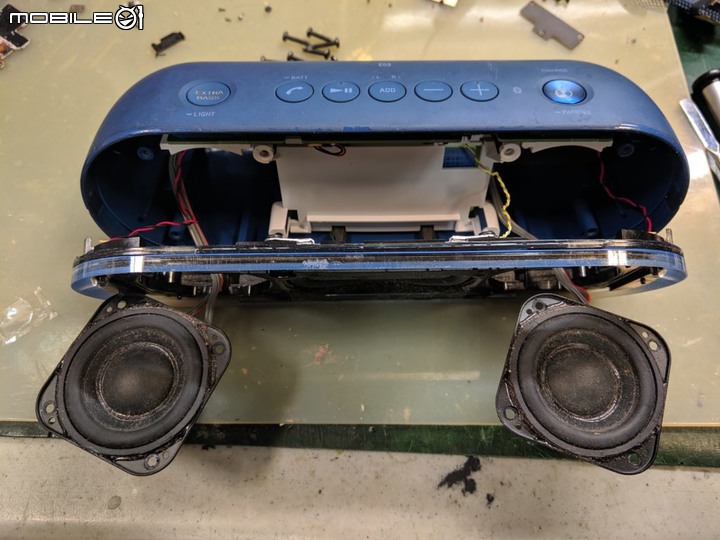

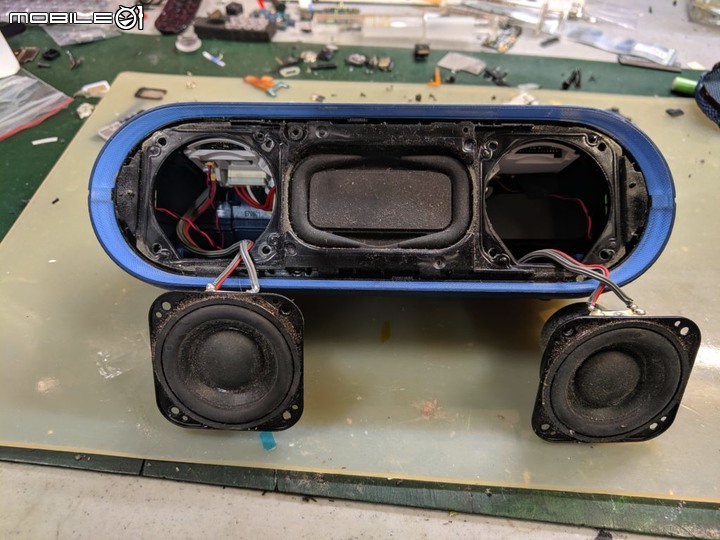

將八顆螺絲擰下後即可將喇叭取下

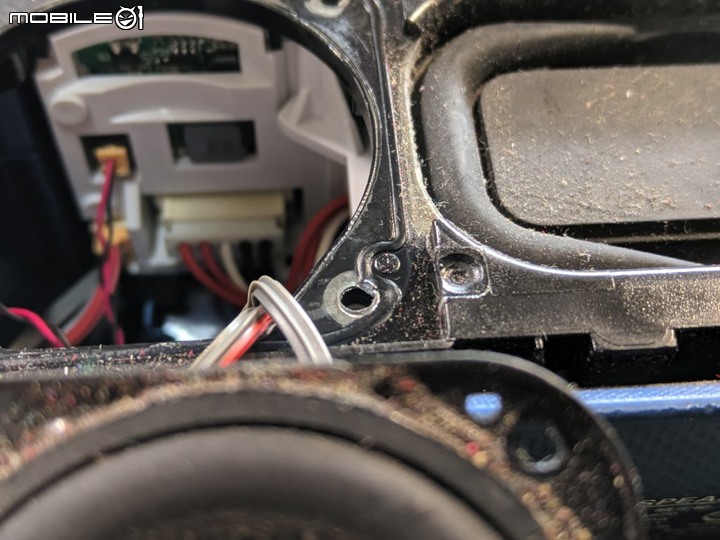

湊近點看,喇叭縫隙處都皆有防水密封處裡
防水功能會隨時間失效、拆解後也會有縫隙產生
請勿再次碰到液體

整體採用模組化設計、各種I/O接口都有設計座子插拔
未來維護也方便許多

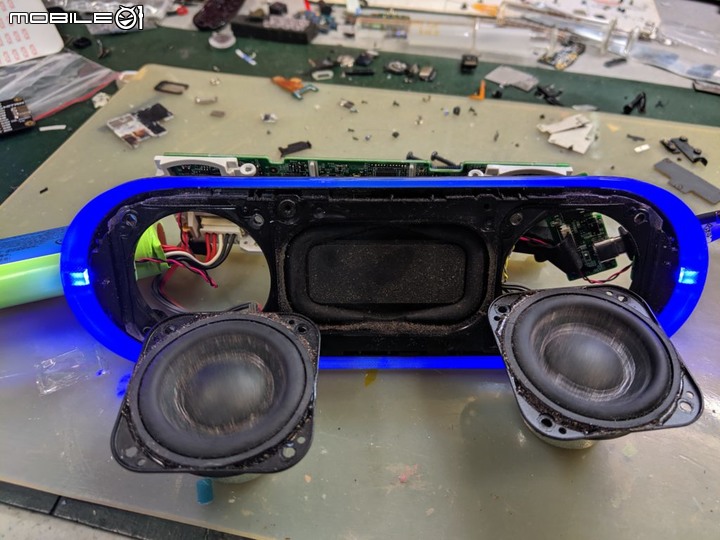

裸機點亮測試

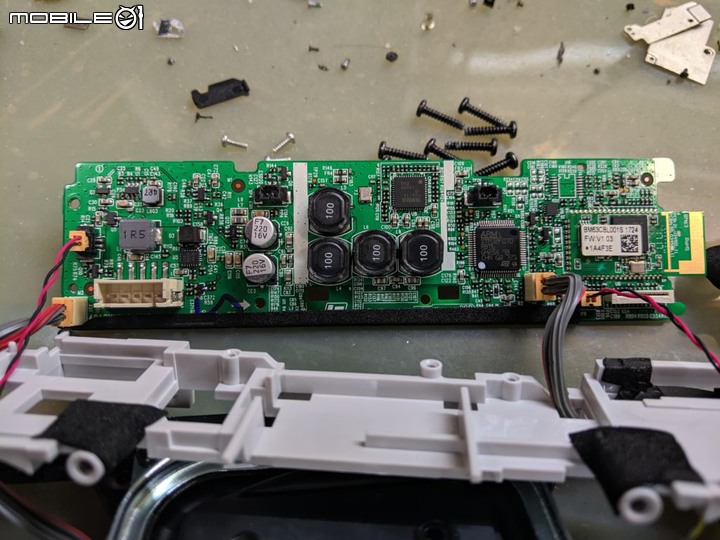

PCB已拆卸下來,可以看見用料滿滿滿

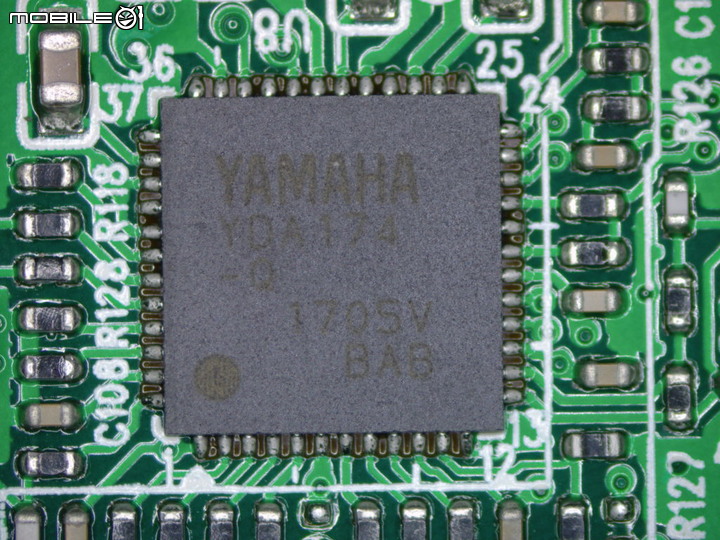

Yamaha YDA174

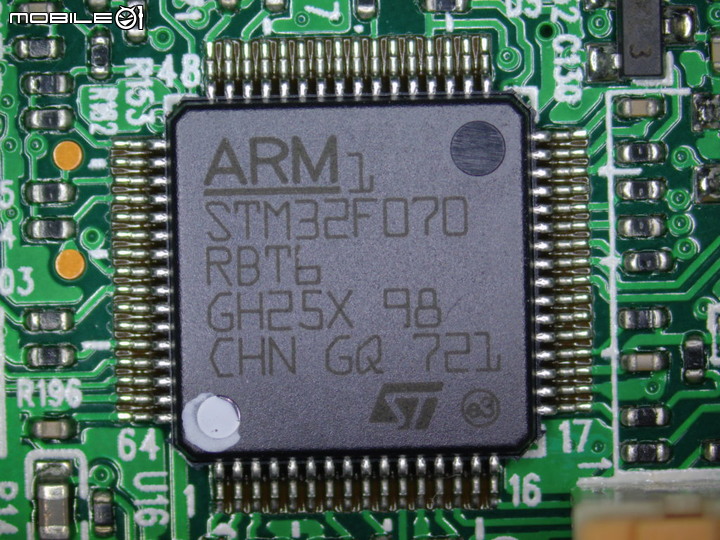

STM32F070RBT6

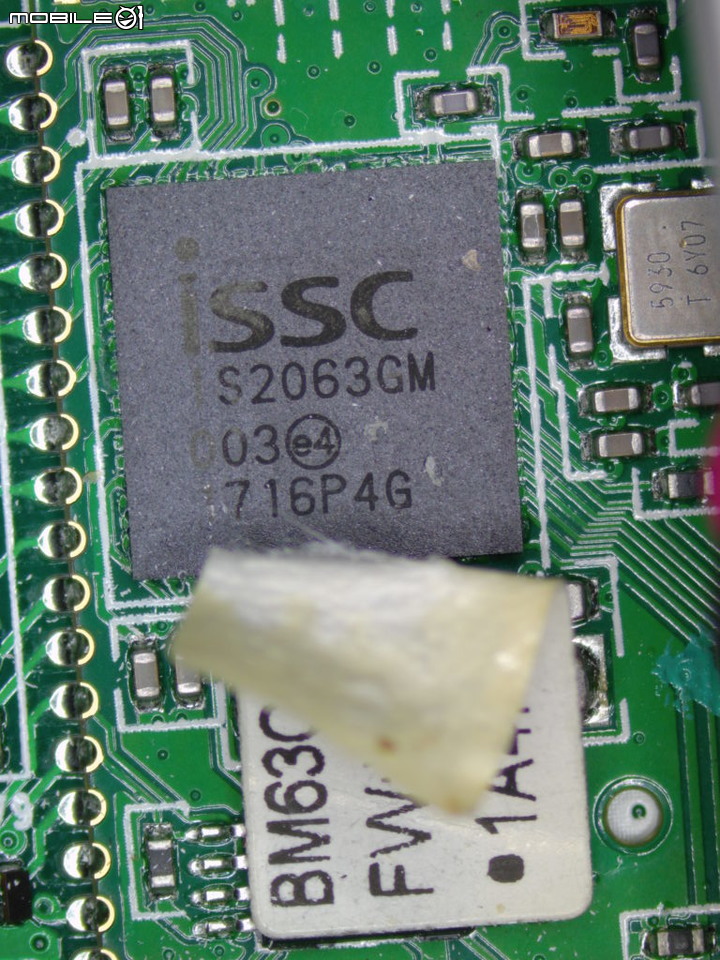

ISSC IS2063GM
各個晶片如下
ARM微控制器:STM32F070RBT6
音頻處裡IC: Yamaha YDA174
藍芽模組: Microchip公司生產的BM63 藍芽處裡為ISSC IS2063GM

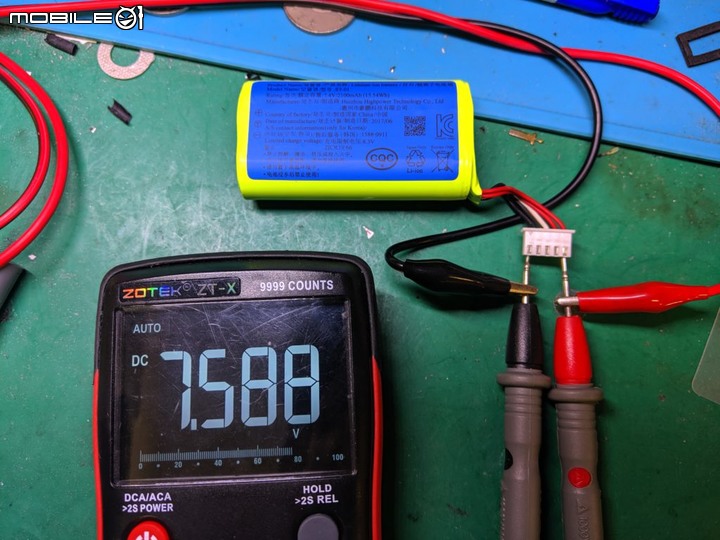

電池方面是採用2顆18650串聯而成 2S 2100mAh
測量後發現是低電壓導致無法充電
使用電源供應器將電池充飽至截止電壓即可

後來將電池充滿後就恢復正常了,客人開心的拿回去了

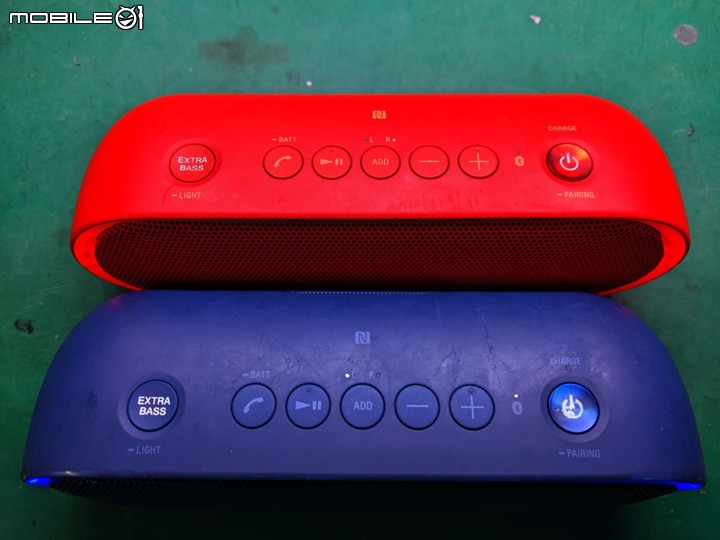

順便拿出親生兄弟來拍個照、兩顆可以同時串聯聽音樂
不得不說SONY的藍芽喇叭做得還不錯
從外觀的設計、聲音音質,到裡面的組裝設計
總是給人滿滿的驚喜,一分錢一分貨阿
好的喇叭都有他的價值所在,看不到的地方都有精心設計過
2019-12-25 20:16 發佈
Minwei21144 wrote:
前言:1.本次文章僅(恕刪)

所以是使用習慣造成的?
經常性用到斷電才要充?
leoliou wrote:
所以是使用習慣造成的(恕刪)

客人長時間使用USB傳輸線供電
可能充電線壞了,導致充不進去

機器放久了也沒有處裡,電池也低於正常工作電壓
透過正常方式也無法充電了,需要拆開處裡
Minwei21144 wrote:
客人長時間使用USB(恕刪)

我也有SONY另一台
看樣子 不用還不行...
感謝大大 圖文分享。
soziwow wrote:
我也有SONY另一台...(恕刪)

謝謝留言~
真厲害

Minwei21144 wrote:
前言:1.本次文章僅(恕刪)
