使用兩年還算ok,但一直擔心電池掛掉後,送回原廠換電池費時又花錢
經過一番研究,在巴哈上有前輩教如何自己diy換電池
而在knews.cc上更有網友分享改直流供電,但是並無公布內部接線
改直流供電主要是利用 DC jack (single switch, normally closed)
由於mojo chord的電池是 兩個3.7 V,1650maH 鋰聚電池串聯,以達到7.4 V ,1.65A
當電池充飽電大約來到8.4V
因此要注意DC jack的耐安培數,一般電子材料行賣的DC jack承受的安培數較小,且插拔次數可能只有數百次
因此我選用switchcraft Inc的 721A
乘受電流 3A ,插拔一個cycle是24次, 5000 cycles的壽命
改裝的ideas如同knews.cc上前輩的idea, DC plug插入時 某兩pin導通,外部供電, DC plug
退出時 另某兩pin導通,內部電池供電
把 spdif opt解焊,利用此空間來放DC jack,
內部wiring如下圖(請自行google DC jack的sleeve , central , sleeve shunt pin)
手邊並無焊錫的抽風設備,怕吸有毒氣體,所以是請一個工作忙,且下班後完全不想碰焊鐵的朋友在他們實驗室幫忙焊的,很感謝朋友,
但美感零分,竟然有段線是用膠布纏起來
另這dc jack是可以卡住原來spdif opt的孔,上熱融膠固定時喬個角度時,是可以完全卡住,但
感謝我朋友,希望他不要看到此文
只要稍微位移一下,那六邊型就可以兩邊都卡住啊,只能說我朋友下班後真的完全不想碰這些東西
上面圖中主要是原來電池的負極黑線剪斷,把此電池負極黑線接到DC jack的sleeve shunt pin,

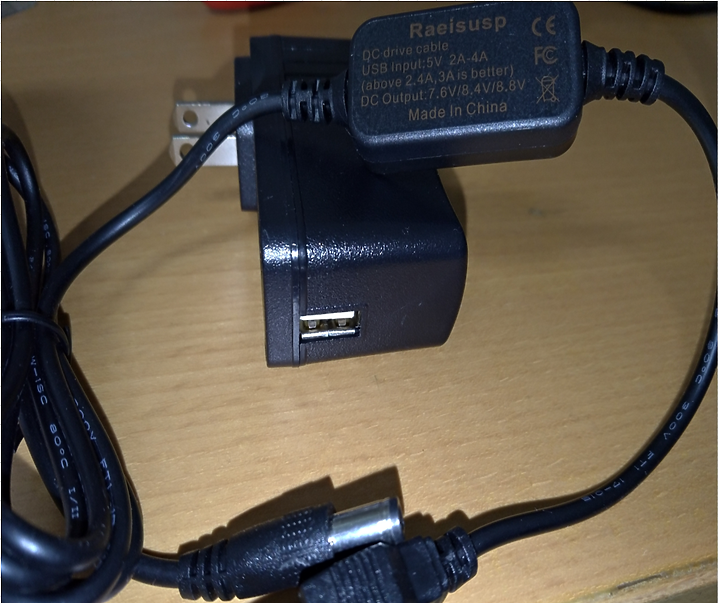

接下來自己製作 DC plug 8V 的供電,或上網購買,我是上amazon買下列物品,該公司叫raeisusp
這是一般用在數位相機上的升壓器,相機的原廠電池都賣很貴,所以網路上就有商家製造這種變壓器可以直接接交流電
這個套件是usb wall adaptor將交流電轉成 5V, 3A的usb 輸出,然又在把 5V , 3A升壓成8V,升壓是做在那條usb線上,那usb線一端是usb接口,接 usb wall adaptor的usb接頭,另一端則是dc 5.5mm, 2.1mm plug接我們改裝後mojo chord的DC jack
這樣我們的供電有三種選擇, 外部供電,一種usb wall adaptor+該套件usb線(室內壁插供電),另一種行動電源(電流輸出最好2.4A以上,3A更好)+該套件usb線,第三種供電為內部電池
內部電池充電仍可經由mojo的micro usb充電孔,但此種改法並無保護電路,所以切記 dc plug插入時, mojo chord上的充電micro usb千萬不要接
一定會有網友問我改裝後聽感如何,恩
因為我朋友改的很醜,我受到了影響,覺得變難聽一點
事實上, data pin跟供電是分開的,影響真的我聽不出來
