求救！ M3耳擴DIY變壓器電源處理

wu840528
個人積分：2分
文章編號：59137503

2分

樓主

2016-02-06 15:44

小弟潛水數年首次發文就來麻煩各位先進，還請多多包涵

事情是這樣的

手上的家用系統為筆電foobar2000─denon da300usb─喬治查爾斯小型耳擴─AKG K702

原本大家相安無事但因看到鄰近論壇有大大分享M3導致換換病加上DIY病發作

因此開始了M3的組裝旅程

中間的組裝過程暫且跳過直奔這篇文的重點

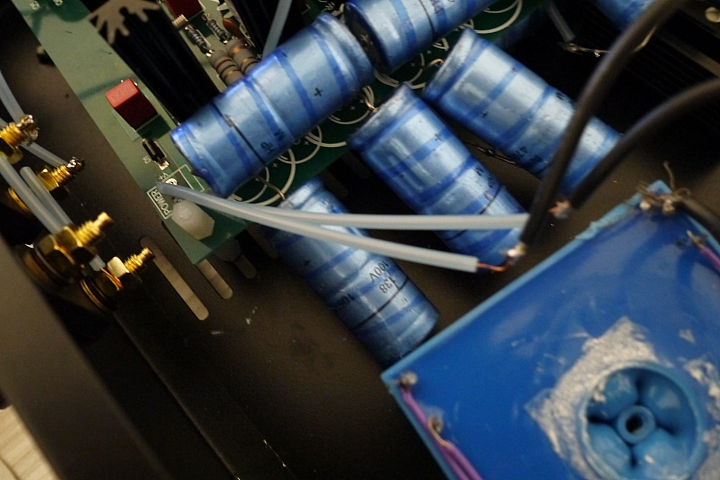

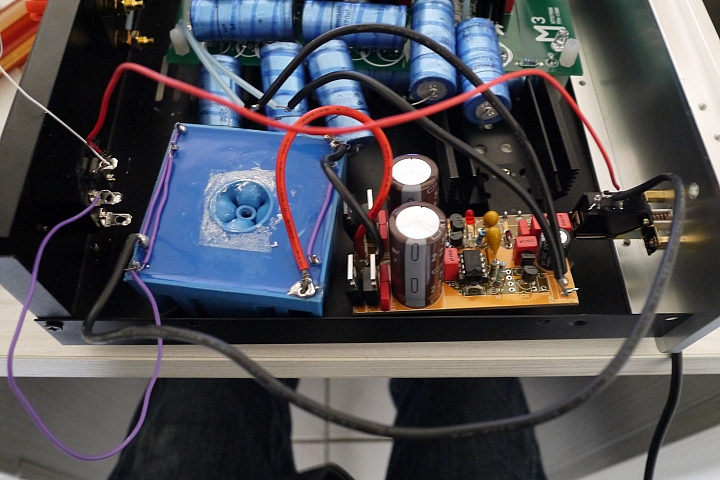

附圖為耳擴中電源處理的部分

零件散亂還請原諒手殘如小弟

變壓器和穩壓電路板皆使用UCC家的產品

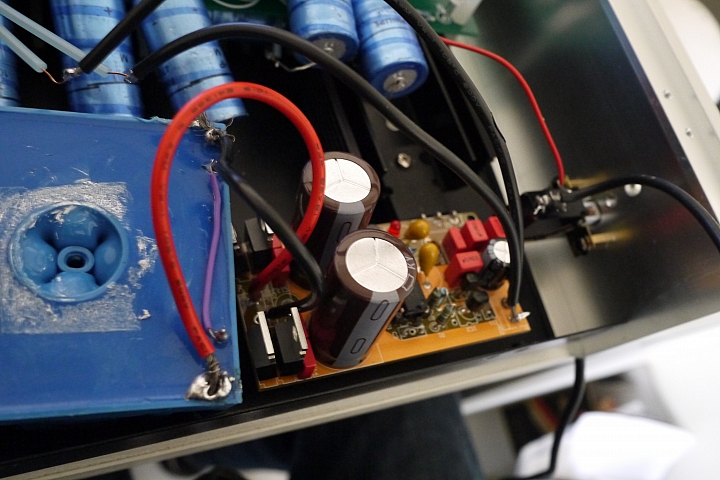

圖二左方連接為插座電源輸入

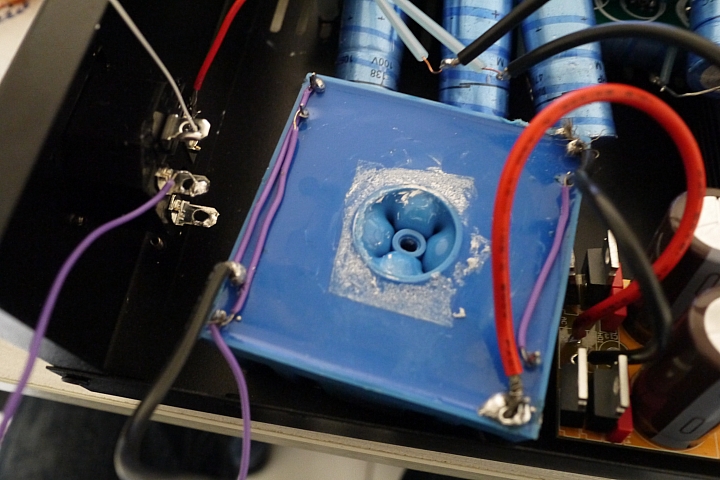

圖三右方為開關

圖四為連接M3主板電源輸入

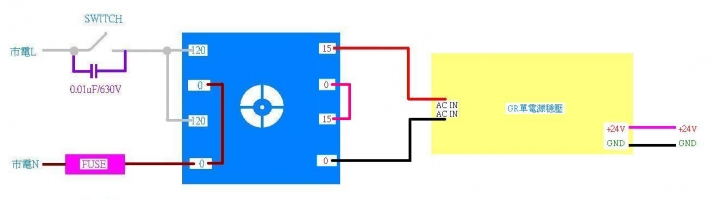

電路的連接如下圖所示

求救！ M3耳擴DIY變壓器電源處理

而眼下的狀況是1.輸出無聲 2.變壓器及穩壓板燙手非常

不知板上眾多高手先進可有解否?

感激不盡
