[分享]MSI MEGA MP3 Player外接電池盒製作

之前有人勸敗MSI MEGA MP3 Player這一項物品
因為這樣我也被他勸敗了
這個MP3播放機的電池續航度還算不錯
可以連續聽三天多一點點
但是聽到剩一點點的電力時.我又捨不得先餵飽他
常常會發生聽不盡興的狀態
所以我在想能不能給它做個外接式的電池盒去進行充電
而現在我就給他做出來了

材料:

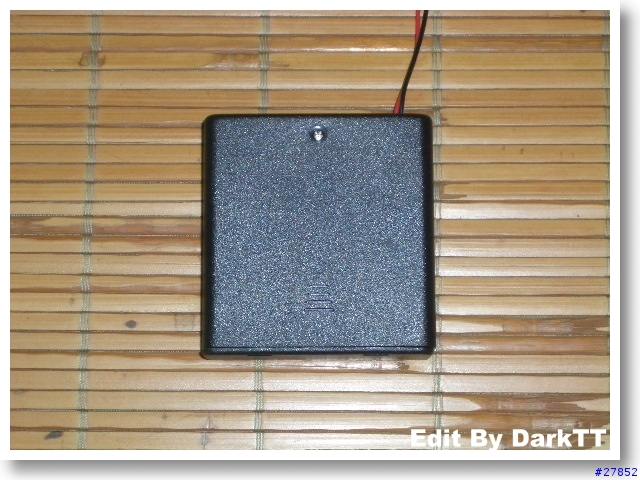

附開關的四顆三號電池盒*1(約NT$12)

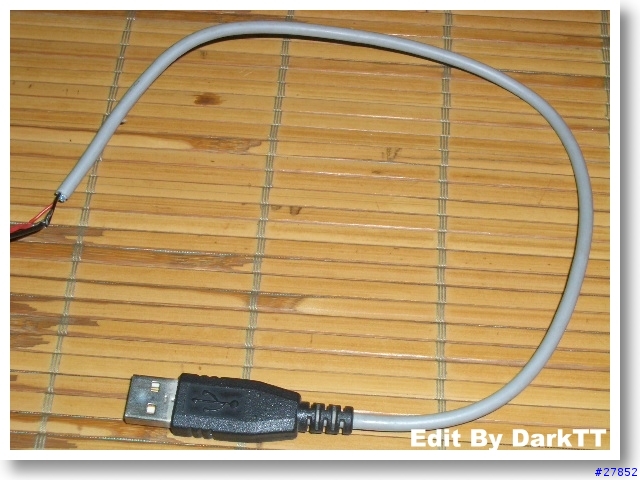

USB公頭*1[母頭也行](約NT$8).我是用不用的USB線代替

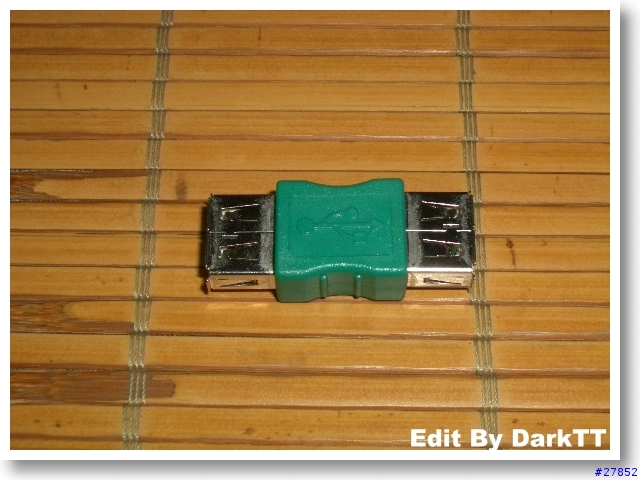

用USB公頭的人需要再買個USB母對母接頭一個(約NT$15)




----------------------------------------我是分隔線-----------------------------------------
因為這個電池盒原本是要給我的ASUS A716用的
所以我沒辦法拍下製作過程
所以我只好用文字敘述的方式交大家了
因為我是用現成的USB線所以只要將同色的線接在一起就行了
但是以其他方法的話就需要看這張圖了
USB接線圖:

轉載於:會員anson0706"我的H2210尿帶.....[簡易教學]"一文(2003-12-22)
只要將負電接在PIN1(GND)和正電接在PIN4(VCC)
這樣就行了

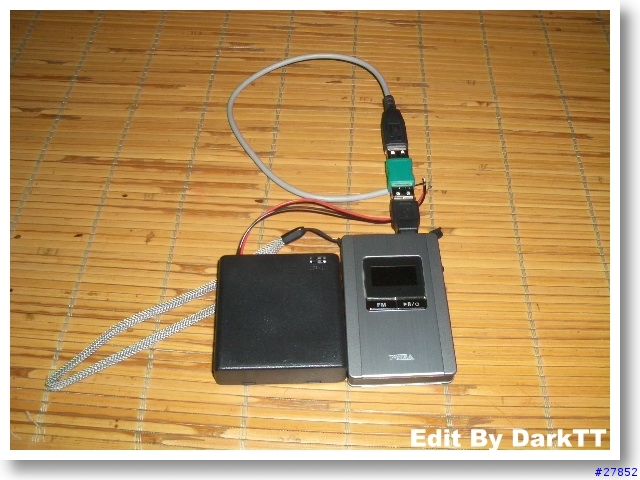

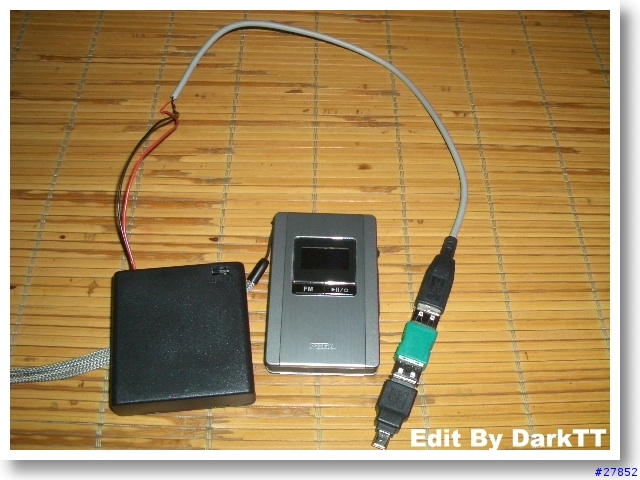

線路連接完成後只要將相關的USB裝置接在一起

之後在給他接上MP3 Plater上就行了

接上後他會自動開機(要記得把按鍵鎖給解除.不然它開機完還會關機喔)
開機後電池的ico會變成充電的狀態這又大功告成了喔
(但是假如你的電池盒跟我一樣是附開關的也要記的把它打開不然是不能充電的)
