我的耳機是小米的耳塞耳機
小弟本身是電子科會一些基本的焊接所以想自己修
我有爬文知道小米的接頭是3.5MM 三環四節的頭
我也把線都剝好了
可是卻不知道哪個是左.右.接第.麥克風

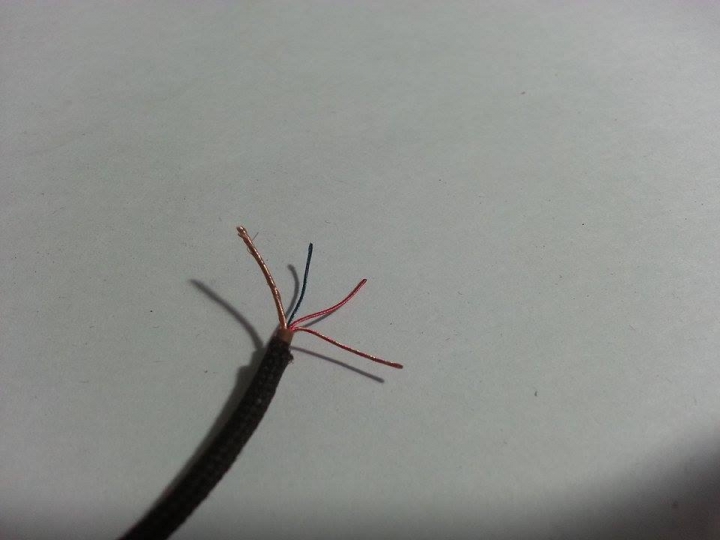

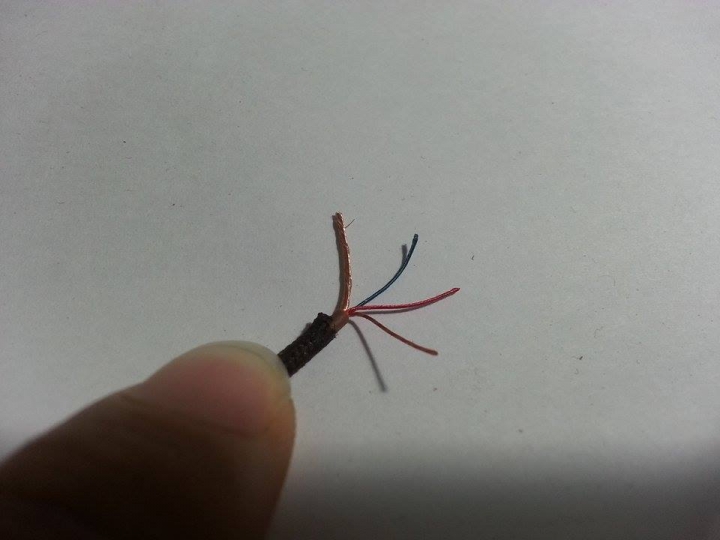

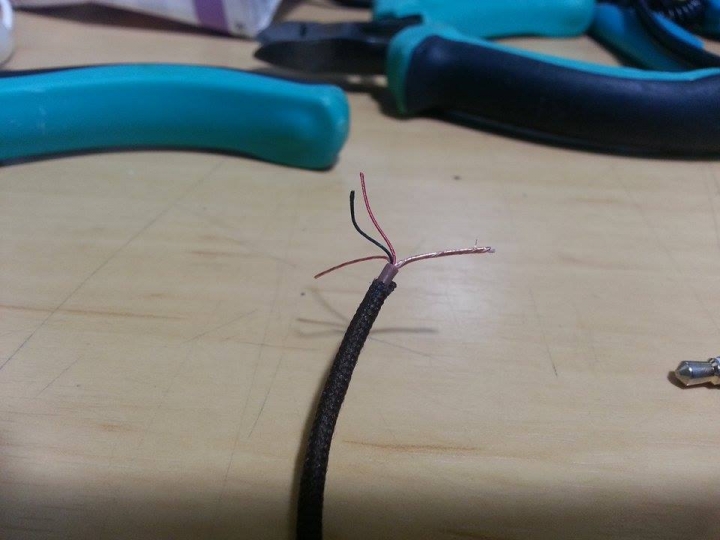

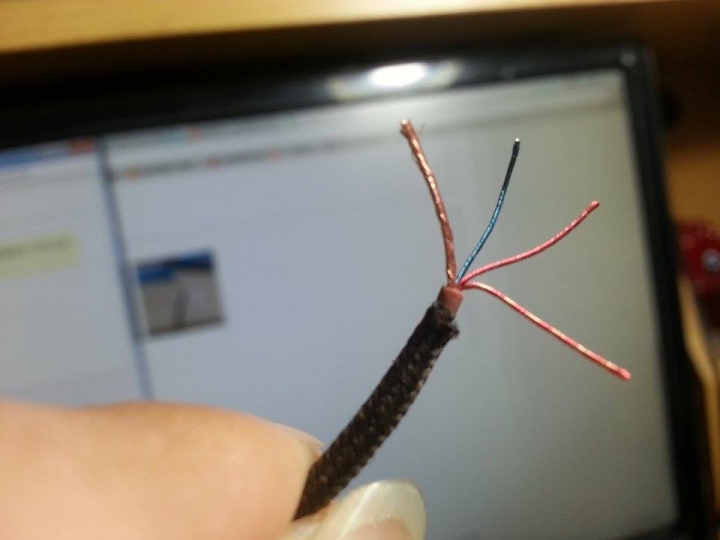

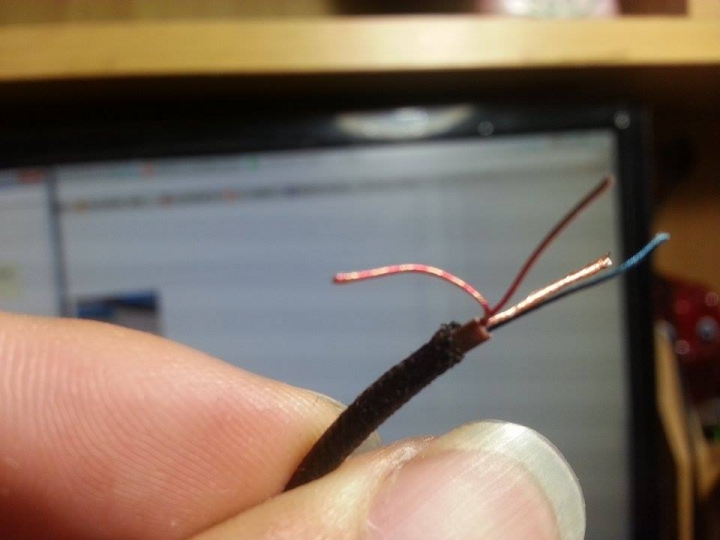

他有四條線一條是紅色的線一條是藍綠色線一條式金線跟紅線繞在一起的線
還有一條金色的線裡面似乎有包白色的線(焊的是要分開嗎?)
拜託各位大神了

2015-09-13 22:02 發佈

文章關鍵字維修耳機

jameskung1980

jameskung1980
個人積分：519分
文章編號：57439417

519分

2樓

2015-09-14 1:14

JAY 威 wrote:
我的耳機是小米的耳...(恕刪)

不好意思先罵一下.......現在電子科的水準有那麼差嗎......變得只會焊接而已嗎= =?(會焊接實在是不值得講出來.....)

可以把你剪斷的3.5mm端子用三用電表量腳位就好了，即使有斷線也可以先確認其他極性(既然是電子科，電表總該有吧)，或是把3.5mm端子外皮剪掉(別剪斷留在端子上的線)，看什麼顏色的線接哪，照著接就好了

就圖面看來只能推測是：
紅→R
綠→L
金→G
紅金相間→應該是MIC

你說中間有白色的線是避免容易斷線的線，不用分開也沒差(其實4條線每條都會有)

JAY 威

JAY 威
個人積分：0分
文章編號：57447205

0分

樓主

2015-09-14 16:33

謝謝大大抱歉是我自己高職沒學好謝謝大大的指事!!

jameskung1980

jameskung1980
個人積分：519分
文章編號：57447943

519分

4樓

2015-09-14 17:26

JAY 威 wrote:
謝謝大大抱歉...(恕刪)

並不是覺得你差，而是因為這句話，讓電子科變得很廉價，所以我才會這麼說，先在此跟您說聲抱歉

建議剪耳機線時，如果是煥3.5mm端子，建議不要一次剪到底，留一小段可以當做是對照組，避免無法確認腳位，這是我的一個處理方式，提供給您做參考，或許其他大大或是您有更好的方法

JAY 威

JAY 威
個人積分：0分
文章編號：57449935

0分

樓主

2015-09-14 20:43

jameskung1980 wrote:
並不是覺得你差，而...(恕刪)

不會^^ 謝謝你不吝嗇的教學!
