阻抗會隨著頻率而改變,

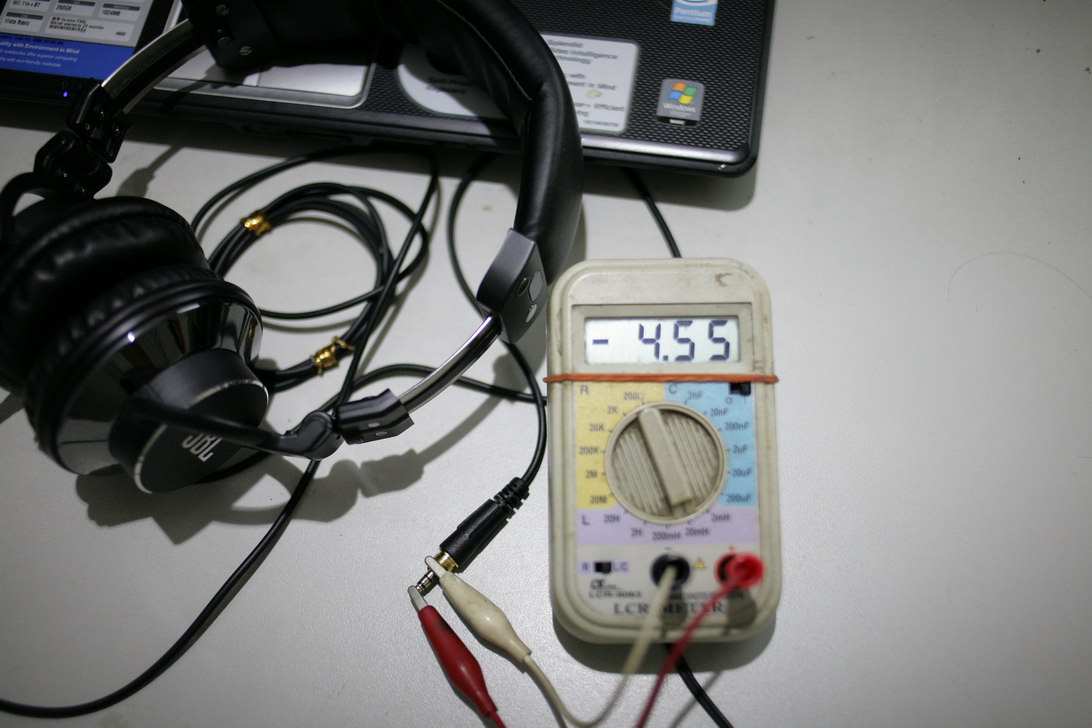

實例:拿一LCR電表,實際量測單體的線圈電感值和直流阻抗.
注意:先測一下LCR電表的交流訊號輸出,不要把耳機音圈給燒了.
電阻32ohm 電感4.55mh

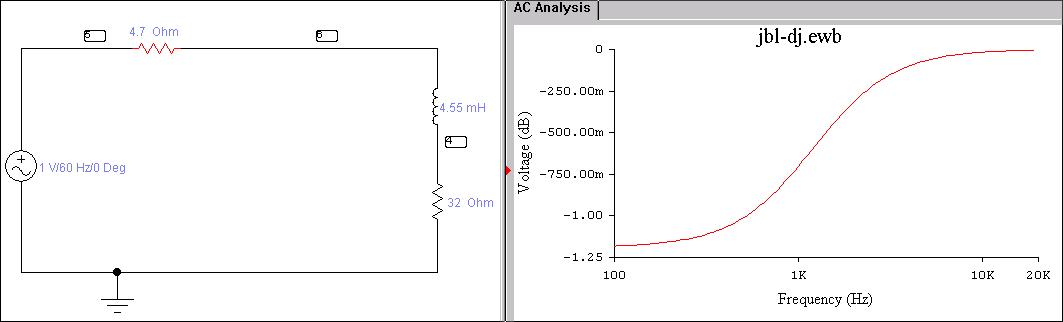

如果你的耳擴內阻很低,那阻抗不補償,頻響也不會有大問題,
不幸的是,大部份的耳擴輸出都接了一個衰減大電阻,
例:
http://archive.siliconchip.com.au/cms/A_30588/article.html

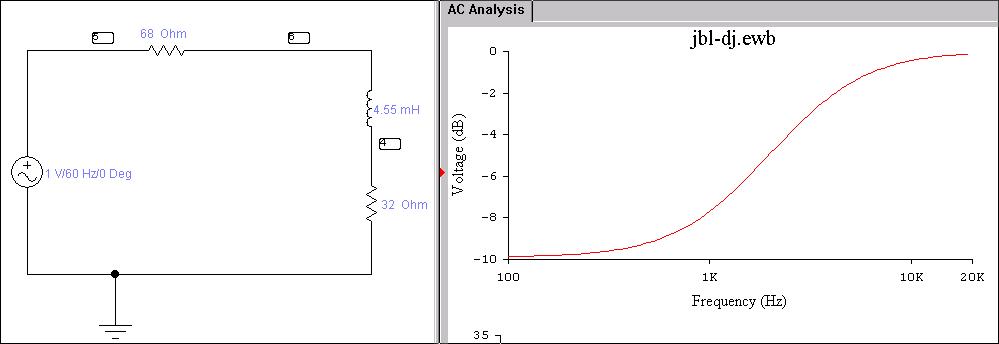

頻響摹擬如下:
哇靠,高音多出10db,
補償線路怎麼算,請參考這裡:
http://valleywu.pixnet.net/blog/post/16797667-%E9%98%BB%E6%8A%97%E6%A0%A1%E6%AD%A3%E7%B7%9A%E8%B7%AF

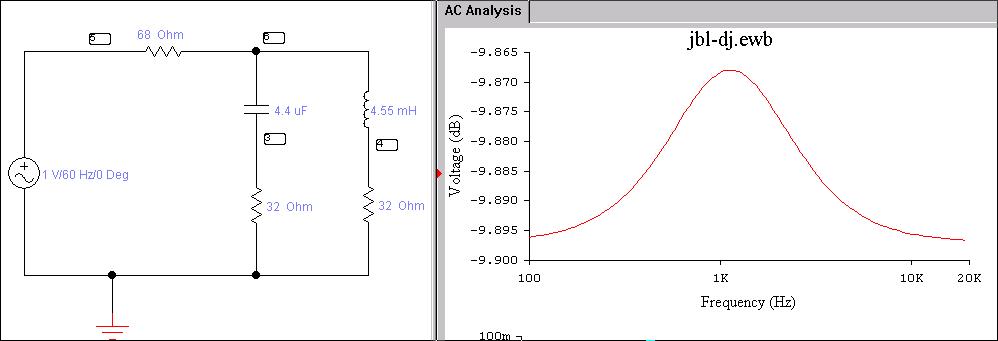

加上阻抗補償電路後的頻響摹擬:只剩0.2db的起伏,大幅改善.

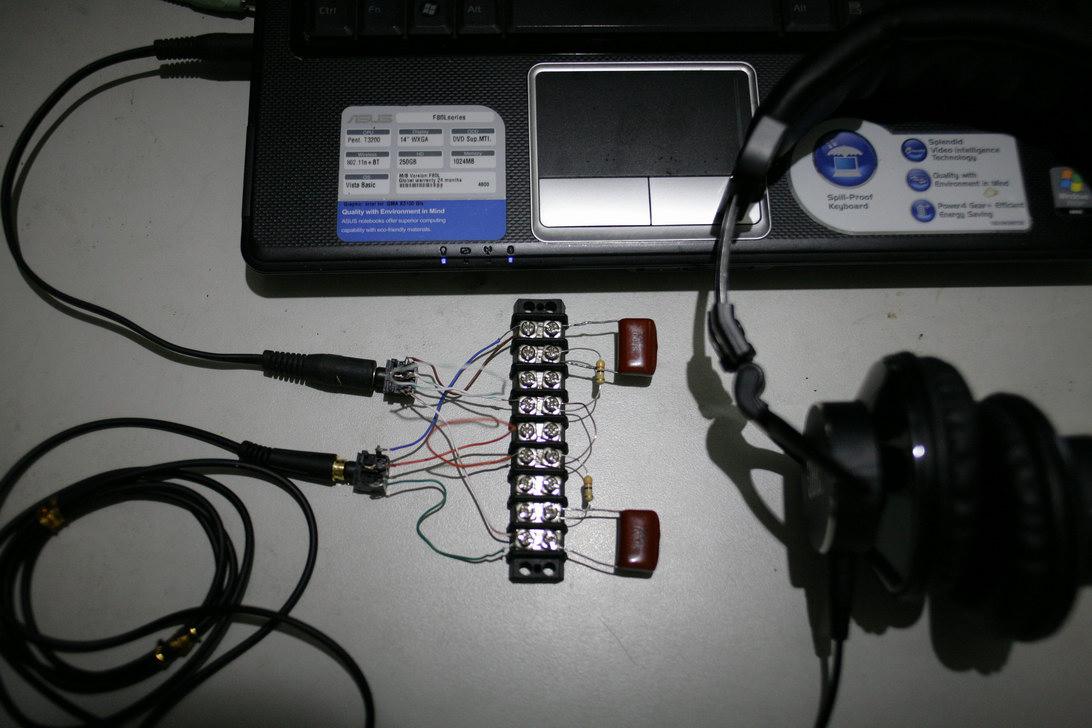

先克難一下隨便接一接,測試一下,有點悶,修正到電阻42ohm電容3.3uf,
爽,整個音域平衡了,
接NB接手機都變的好好聽.省下買好耳擴的大把鈔票.
以上,祝DIY順心.
