在一年多前剛養貓之後的某一天
突然一邊聽不太到聲音
原來是耳機線被咬到"藕斷絲連"了
那時想說沒救了，但又捨不得丟
最近在網路看到DIY接耳機線
看起來也不難，所以就來試試
加害者與被害者合影

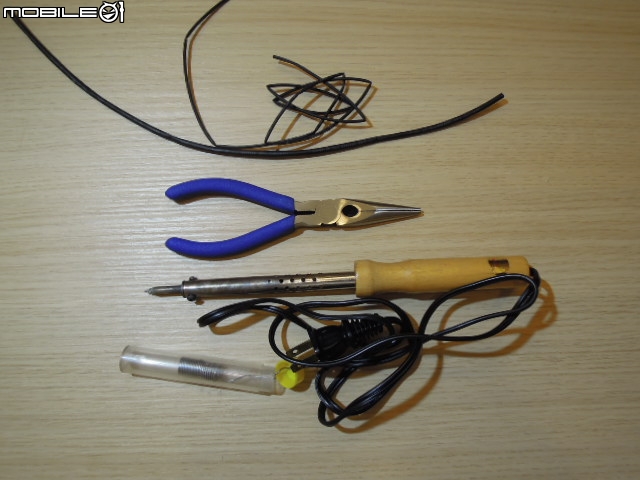

準備道具:
1.焊槍、焊錫
2.尖嘴鉗
3.熱縮套管 大(2.5MM) 小(1MM)
(電子用品店買的，1公尺10元)
步驟一:
小心縱向切開原本的塑膠線
(預留一些最後可以把裡面的線埋回去)

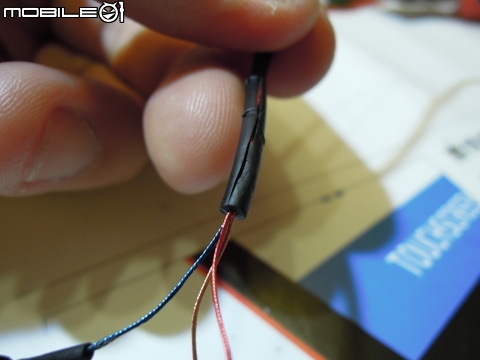

裡面有三條金屬漆包線
根據前人的描述:
紅線:是右聲道
藍線:左聲道
銅線:隔離加接地
切太大力會造成焊接以外的地方線斷了或漆掉了
訊號可能受影響
金屬線一端盡量露出長一點(大約5公分)
可以避免步驟三焊接的時候
熱傳導到熱縮套管導致套管口先縮小而無法使用
另一端只要足夠焊接就可以了(大約3公分)
步驟二:
分別在切斷的兩端耳機線套上大的熱縮套管(大概5公分)
另外在三條金屬線比較長的一端套上小的熱縮套管(大概1.5公分)
小的套管是要絕緣用的
大的套管是包起來好看的
步驟三:
截斷"藕斷絲連"的部分
取相同的長度 再焊接起來
焊接的時候先加熱金屬線的部分
讓金屬線的熱度到達一定程度
焊錫比較容易"吃"上去
(抱歉，我不是專業的
只有高中工藝課的程度)
焊錫盡量不要太大塊
否則等下小的熱縮套管會套不起來
根據前人的描述
溫度夠高，漆包線的漆會溶掉
焊接起來才會通
接起來可以先試聽看看
聲音有沒有回來了
如果沒有聲音
要檢查是不是焊接沒作好

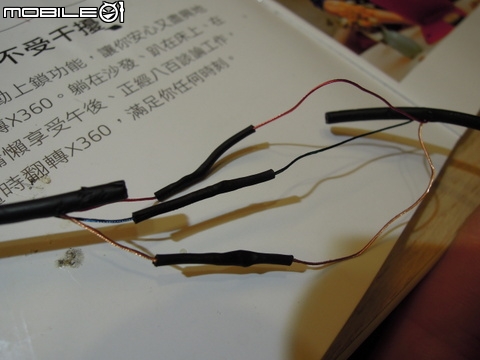

步驟四:
將小的熱縮套管拉到蓋住焊接的地方
再用打火機來回燒一下
塑膠管就會縮起來包住焊接的部分達成絕緣
如果因為之前焊接熱度太高
熱縮套管的開口縮小的話
可以小心地切掉一小段，但是不要切到已經焊好的金屬線
免得訊號干擾

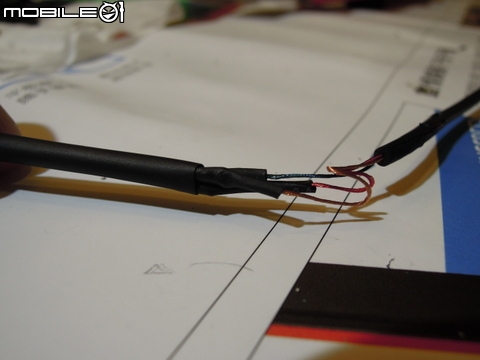

步驟五:
把金屬線塞回原本縱向切開的耳機塑膠線內
再把預先套在兩端 大的熱縮套管拉來套住露出的部分
一樣用打火機來回燒一下
PS: 這一段因為有一條金屬線切得比較短
所以造成另外兩條線比較長，形成一小段迴圈

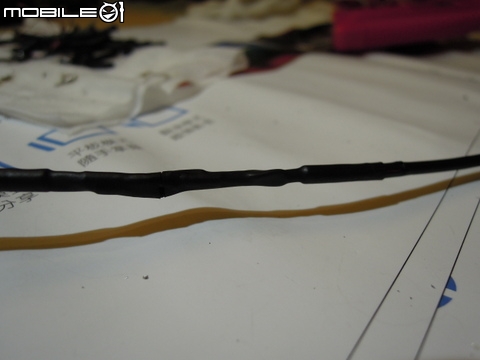

大功告成

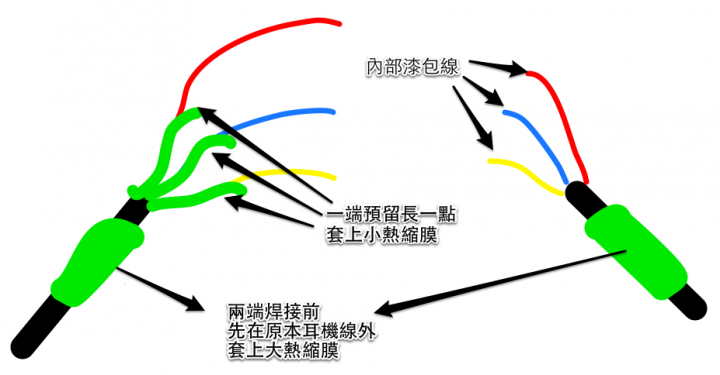

示意圖
因為斷掉了兩處，而且一個地方接起來後發現忘記先套上大的熱縮套管
內部的金屬漆包線會露出來，所以又拆開重接
花了兩個多小時才完工
如果順順的只接一個斷端，應該半個小時就可以完工了吧
接回去的音質如何?老實說因為原本耳朵就不是很厲害
只要聲音有回來我就心滿意足了
我的Elite-840又活過來了
本文同時張貼在AndAudio.Com討論區
