首先,參考此圖了解四色接線的腳位.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-f95f6d27aa9b7710ca115400d8f5b856.jpg)

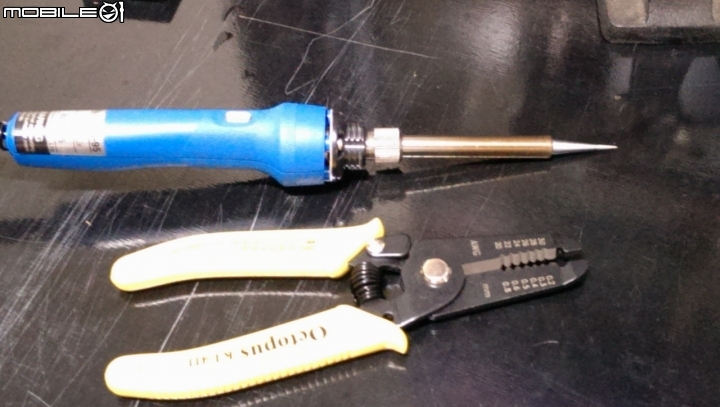

工欲善其事,必先利其器,有了前幾次的慘痛製作經驗後,這次特地將我的Goot TQ-95烙鐵換上了超細型的烙鐵頭以利後續的精密銲接.同時使用可精確剝下細小導線皮的精細剝線鉗.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-bacf336d1c868c11800f3dbbb46c1de2.jpg)

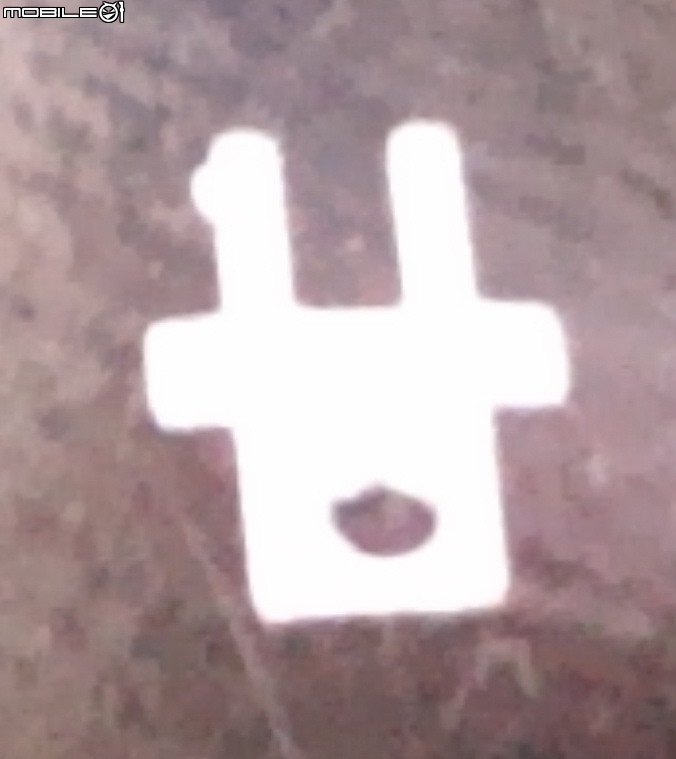

特地購買的超小型銲片,以利OTG方的第四與第五腳位連接.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-d31d01d8407a96c956ab95b11bb373a2.jpg)

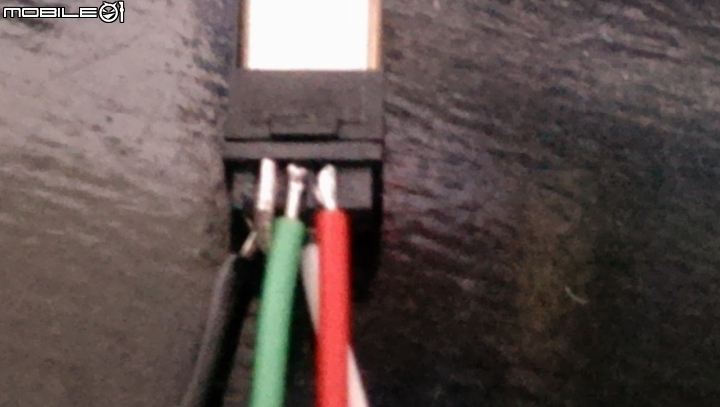

銲好之後的拍照,可以清楚看到三接點銲得精確,不會殘餘多的銲錫導致短路...選對正確的工具來銲接真的很重要.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-b0518ab466a5c3a4b98aafcb8f47a5b1.jpg)

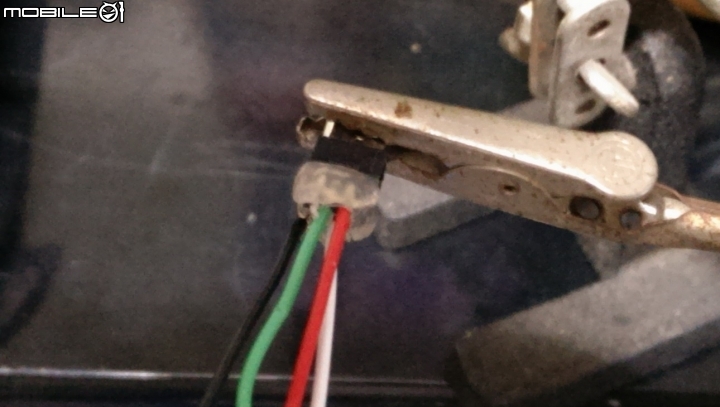

使用三用電表測試後,確認各接點無短路現象,於是使用熱融膠保護銲點. 接著製作另一端的Micro usb接頭,"各色線的銲接腳位與OTG方的接頭完全一樣,差別只在第4腳位空置,而把黑線銲在第五腳位."
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-6a9b3cb00064117f57385a8bd6325963.jpg)

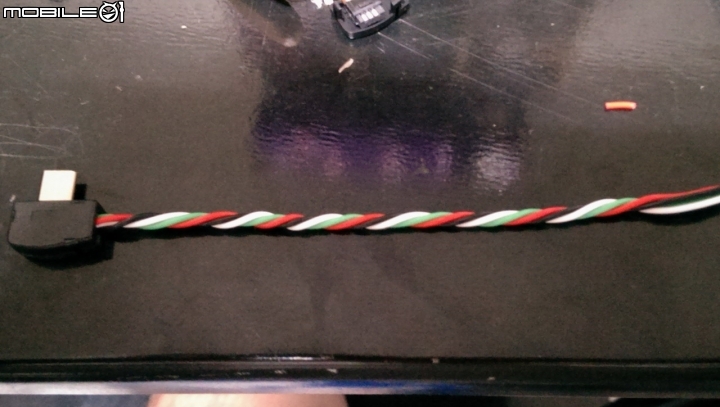

將USB接頭組裝好以後,把四條線絞在一起.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-cdaa219e989b43c96051d3db02bdd9d4.jpg)
再拿出大賣場買的便宜鋁箔...
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-2be31bbd764a5490604c4398c269668e.jpg)
如圖,使用鋁箔將線包覆一層加強隔離雜訊,再使用透明的熱縮套管將鋁箔與線整合. OTG方的接頭則特地再使用一小段紅色熱縮套管套上以利識別.
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-b25373a0b44ae028ff8f4dfdc4d7b056.jpg)

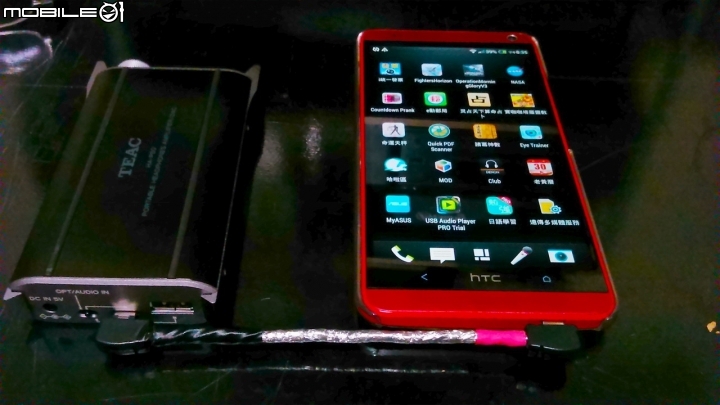

拿出手機與DAC連結...
![[血淚分享]DIY OTG線(Micro usb 5P "公對公"版本)(完整版本,測試可用)](http://attach.mobile01.com/attach/201410/mobile01-769f0db82a3962b607dda631c64f78b4.jpg)

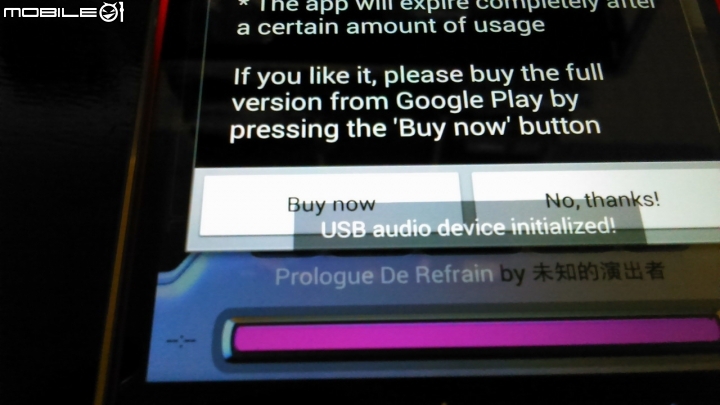

測試成功!!
呼...終於搞定了,接下來就是要整合手機與DAC,OTG公對公版本的製作分享到此告一段落,感謝大家收看,也希望此篇能幫到以後想製作這種公對公版OTG線的版友們.
