PCM5102a DAC + Raspberry pi 製作

話說當初在製作DAC的時候,只是看上了PCM5102a簡單的架構
所以決定來試試看自己Layout一張DAC出來,原先是打算要搭配GC-PCM2706



結果做一做發現到原來我手邊的Raspberry Pi其實也支援i2S
而且還有一個作業系統叫做Volumio,按按開關就可以啟用了,連指令都不用打

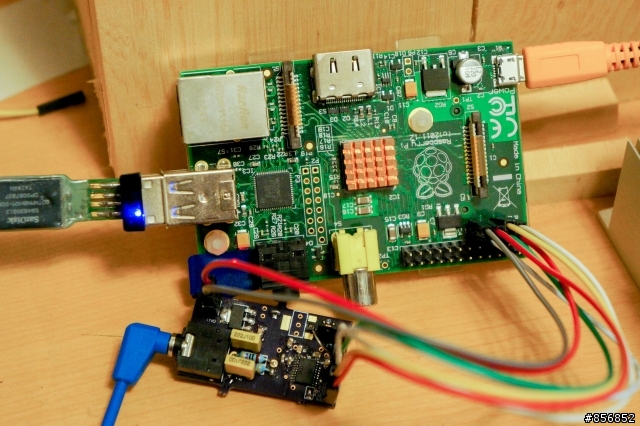

於是直接將之前的DAC接到Raspberry pi

效果感覺不錯,比起原本的PCM2706還棒

於是決定Layout一個Raspberry Pi專屬的DAC出來


由於Raspberry pi的i2S接頭有3.3V和5V,電源供應的選項就增加很多
板子上到處都是Jumper

最後製作完用的是一般的精密電阻配上Rifa的電容做LPF

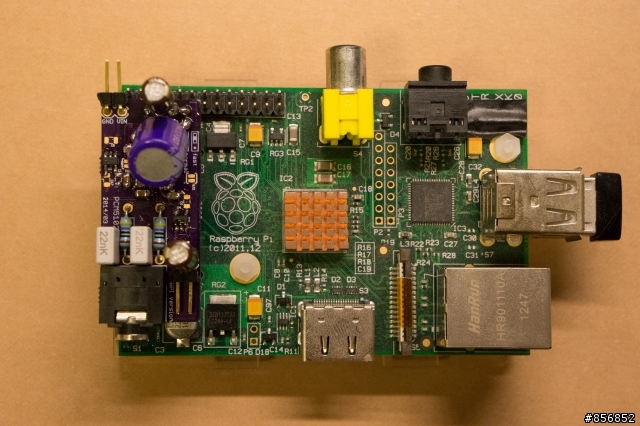

插上板子之後:

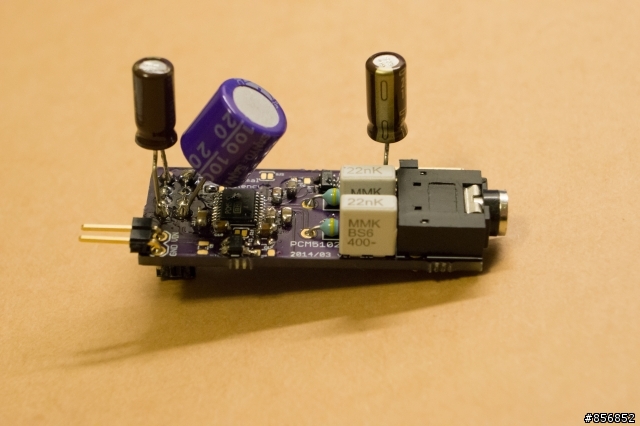

單獨照一張:

我在Digital上面並了一個OS-CON的電容,在供應LDO的5V上也並聯了一個

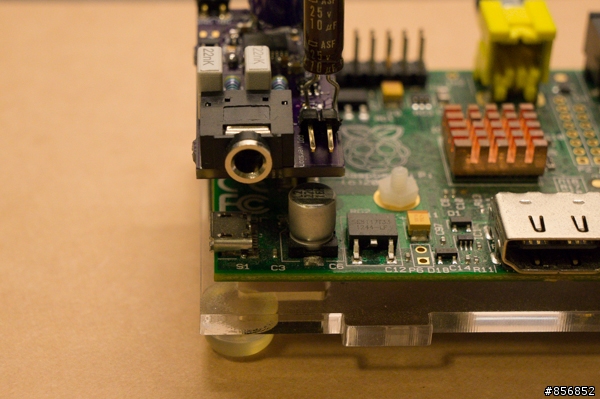

原本想要Layout到那個螺絲孔位的,但是這樣送洗的價錢就暴增快一倍有點貴
所以可能要找個東西黏在電容上面
