[DIY]土砲耳擴第五彈 miniQ 電池版

起源:

3/23台北聚會

現場聽到一台朋友製作的miniQ，小小的機體推起一些大耳罩也是有模有樣，詢問友人剛好還有空板庫存，我也老早就想玩玩看管擴的套件，就來搞一台miniQ吧!



因為只拿了空版，所以料件全都以自家有的庫存為主，電阻電容大多是現有品搭配的，供電方面這次玩點不一樣的改由鋰電池供電，可以算是另類的隨身擴吧(?!)


整體的配置，挑了半天這個機箱好像還是滿大的，而且高度不足，只好把PCB躺下了

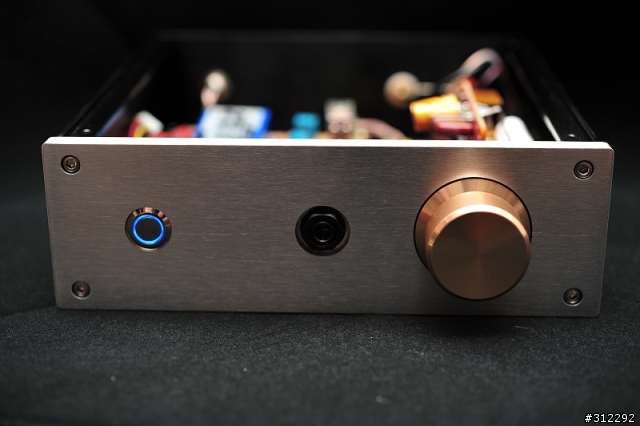

面版的配置跟上一彈HV-2一樣

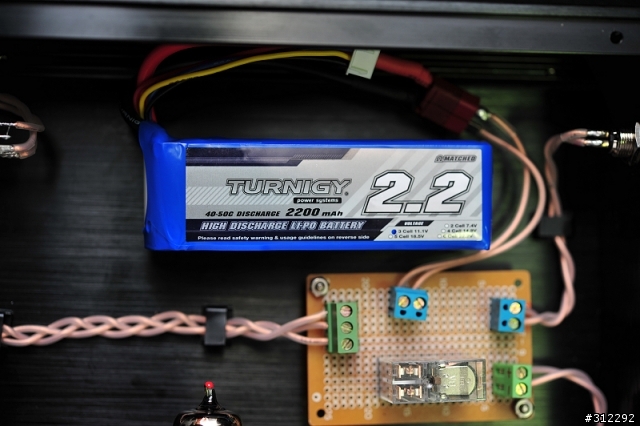

動力核心11.1V鋰電池一顆，加上電池保護板可以使用充電器直接對電池充電

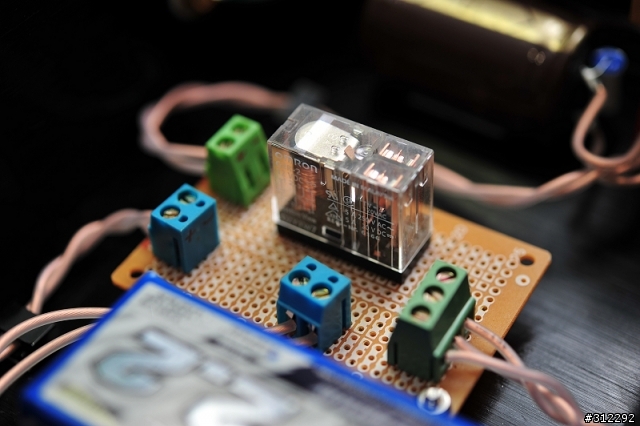

小小搭了一塊電路板，控制充電器與電池輸出，功能是這樣子:

1.不插上充電器時，繼電器不作動，電池對miniQ供電
2.插充電器時，繼電器做動，將miniQ的供電線路切斷，充電器對電池充電

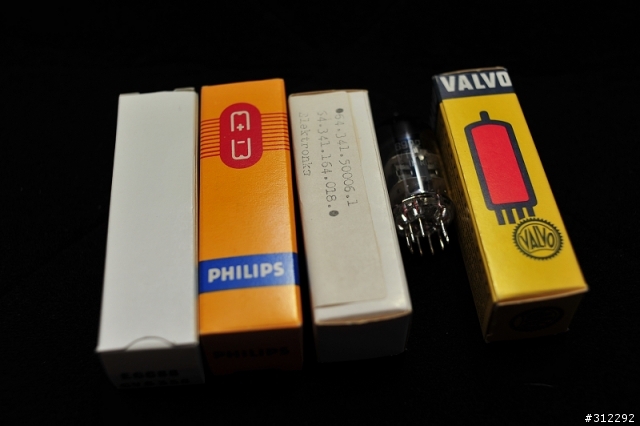

miniQ一代用的是Ecc88與6922真空管，上網挑了幾隻便宜的管，德律風根之類的高檔貨就謝謝再說了

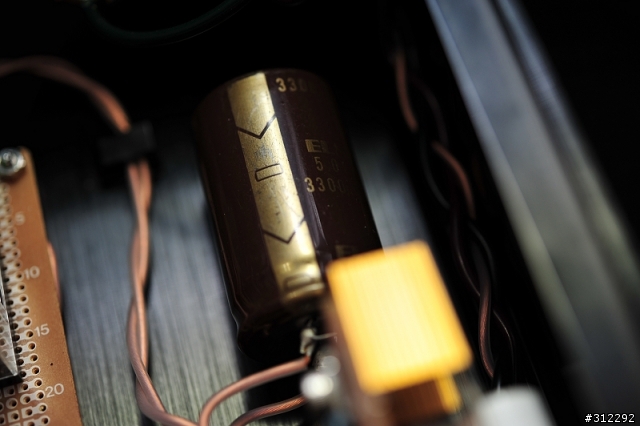

主濾波挑了顆ELNA SILMIC II 50v 3300uf，手中現有品中聲音比較討喜的

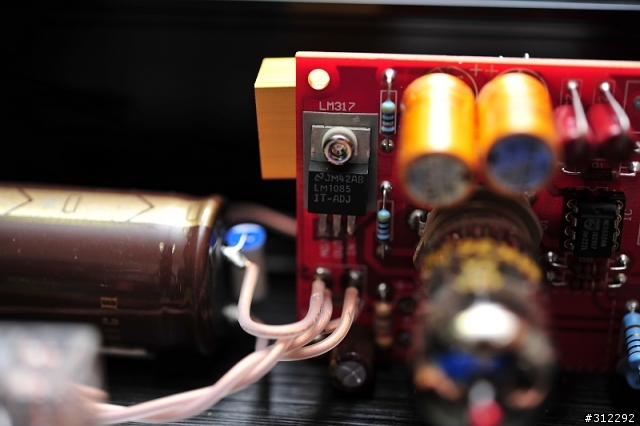

主濾波並了一顆UCC 0.01uf，補高頻響應，提供衡流源的晶體從LM317改成LM1085，純粹是爽度問題

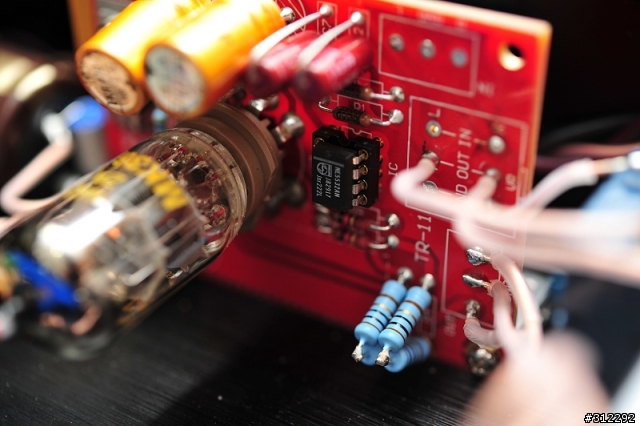

OP用philips 5532，其實一般5532聲音也不差

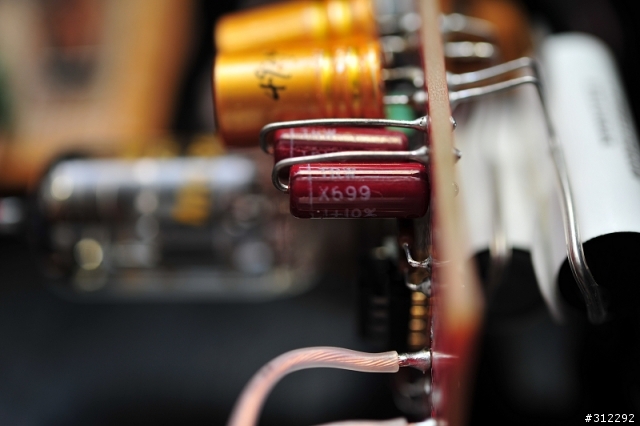

輸入交聯:TRW 0.1uf 100V的古典電容，存粹只是想用用看而已，聽起來也不差

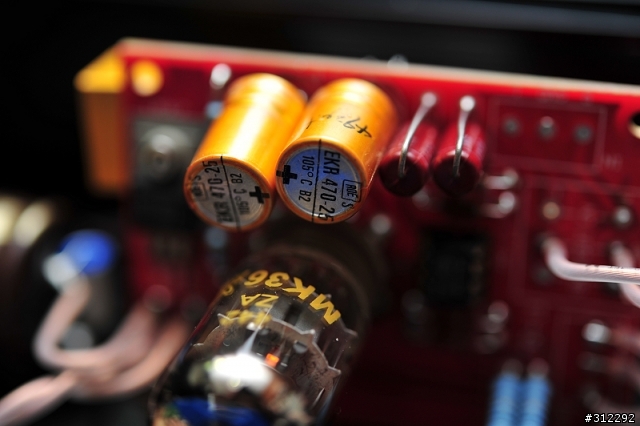

輸出交聯，前面因為是當耳擴使用是兩顆470uf 25V的ROE電解電容，如果要當成前級使用這個輸出交聯的數值可以改小到4.7uf左右

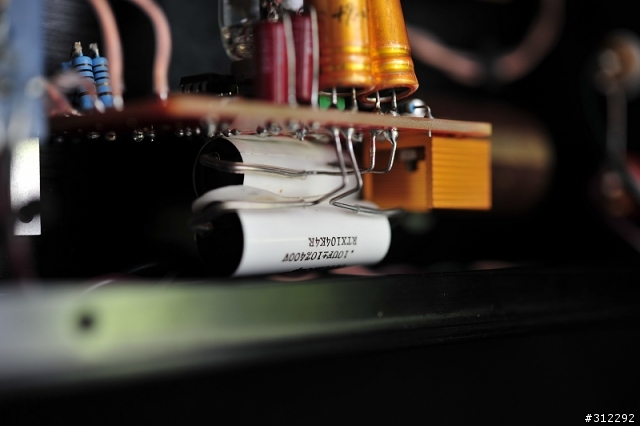

背後另外揹了兩顆Multicap 0.1uf的錫箔電容，這也是第一次使用，素聞multicap電容的聲音偏高頻，細節多速度快，不知道用在miniQ是否恰當

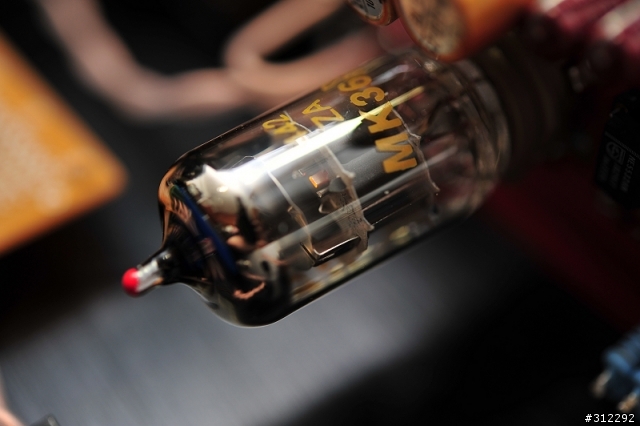

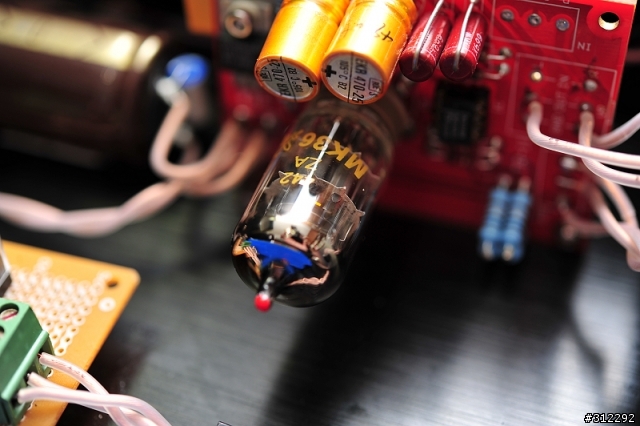

管子，先上Tesla的管子聽聽

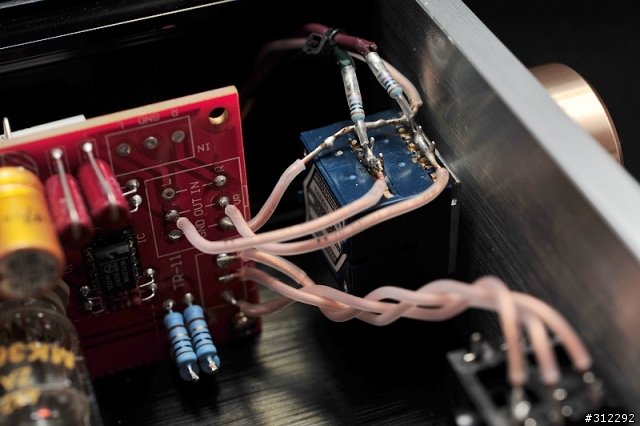

VR的接法，我用分流接VR，聲音的訊號沒有經過VR而是經過兩顆10K的精密電阻，可以避免VR劣化對聲音的影響，這也不算秘技所以大家可以玩玩看

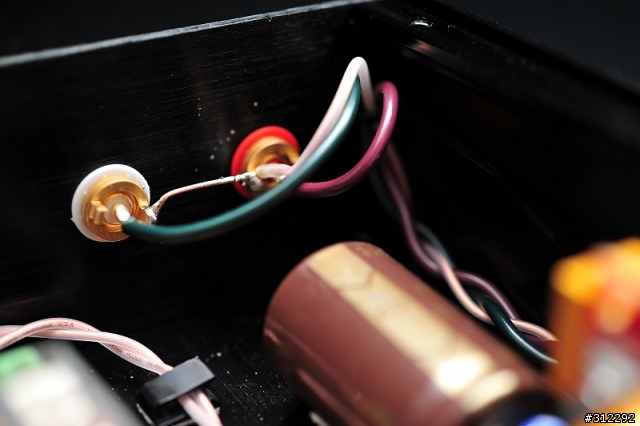

聲音輸入用古河Alpha OCC銅線，也是現有品，不過長度不夠長了XD後面一部分只好用ACT PCOCC銅線


聲音還在調整，這是一套小巧效率高的小耳擴，可玩性非常高，我也持續在調整聲音當中所以就以就先不寫上聽感了



最後用真空管的迷人光芒收尾吧~
