[DIY]土砲耳擴第四彈HV-2

久久沒有搞新耳擴了，又做了一套同樣一家的耳擴套件HV-2，一方面想試試日式線路的耳擴一方面則為消耗舊料(結果又存了一堆新料XD

主要特點:
1.全離散原件放大+日立K213&J76功率晶體作電流放大
2.電源穩壓線路優化
3.內建耳機保護線路，防止輸出直流過大燒壞耳機

因為是參考日系機，所以料件我也大多找一些日本料來搭配，ELNA電解電容與福島雙羽的無感電阻，至於一般金屬膜電阻還是採用飛利浦的產品，因為實在屯了太多用不完

一方面剛好管迷ALEX新代理了古河的Alpha occ銅線，我也搞了一些來試試看當作訊號線的味道如何
應該會比目前使用的ACT PCOCC銅線好

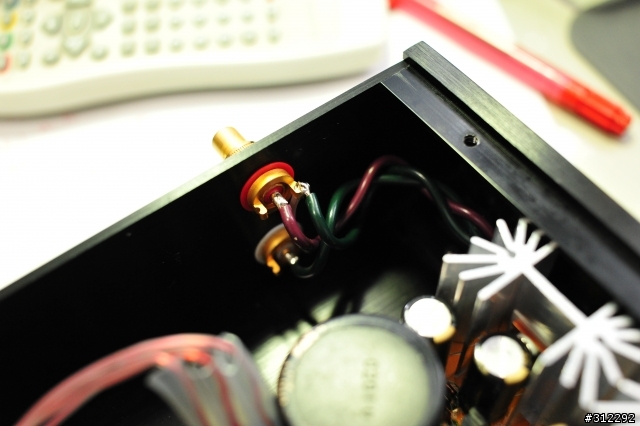

古河的Alpha OCC銅線，線身柔軟好整哩，內部是多蕊的純銅線，經過專利的Alpha occ提煉與深冷處理
這次使用的是18AWG不太粗的規格，有方向性焊接要注意

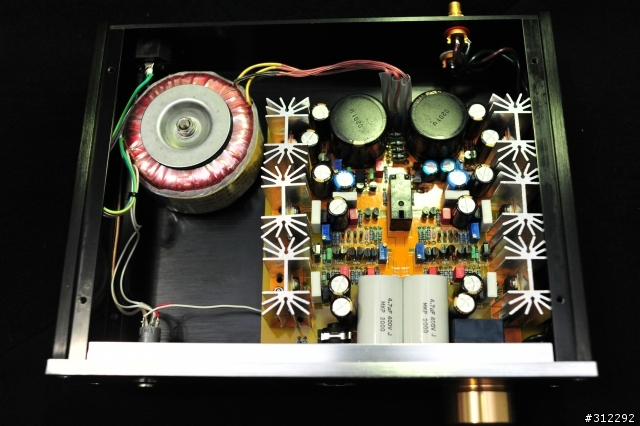

內部一覽，因為線路的功率不會很大相較的變壓器與散熱片也小了很多

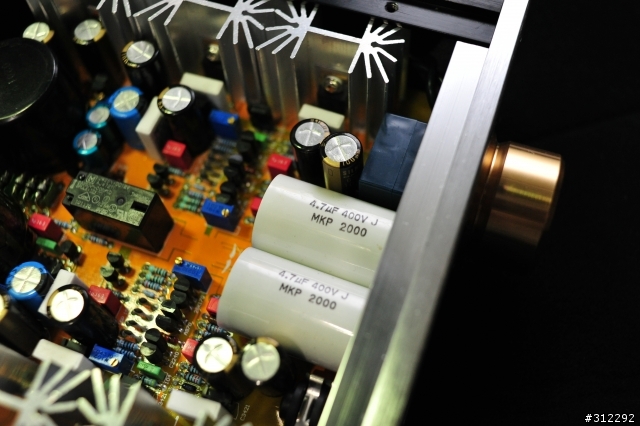

交聯電容我這次用的是UCC的MKP電容，在這真的要推一下，如果預算不高又想要有不錯的聽感的話選台灣產的UCC就沒錯了，絕對會讓你滿意，當然比他更好的電容有一堆，不過這個價位下應該無人能敵

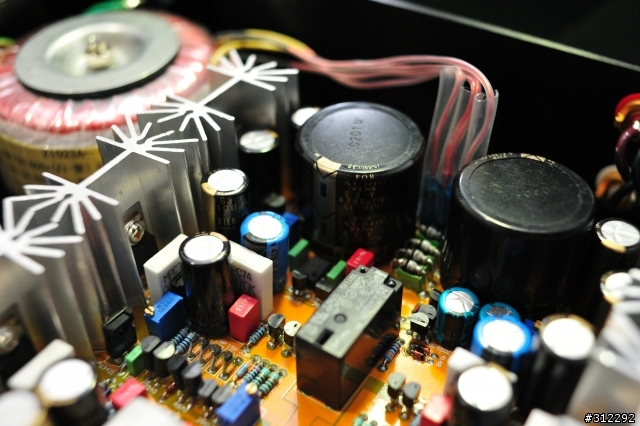

電解電容大多為ELNA配紅寶石，少數幾個奇怪或不重要的數值用了飛利浦的


主濾波為ELNA for AUDIO訂製電容，這也是之前屯的舊料

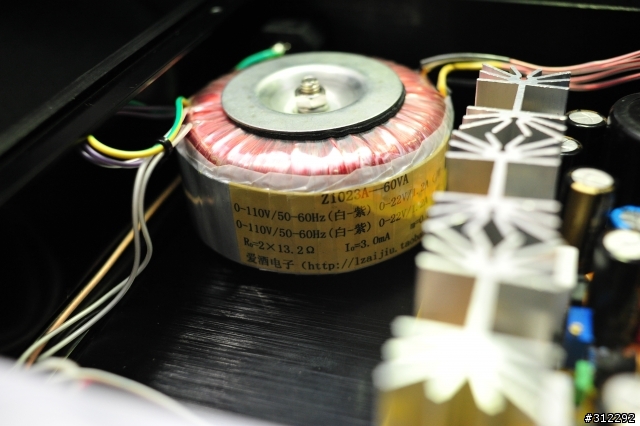

變壓器就近在對岸訂製了品質還OK，輸出電壓為22V 50VA，比起DCP-1000吃電怪獸來說算是小小兒科

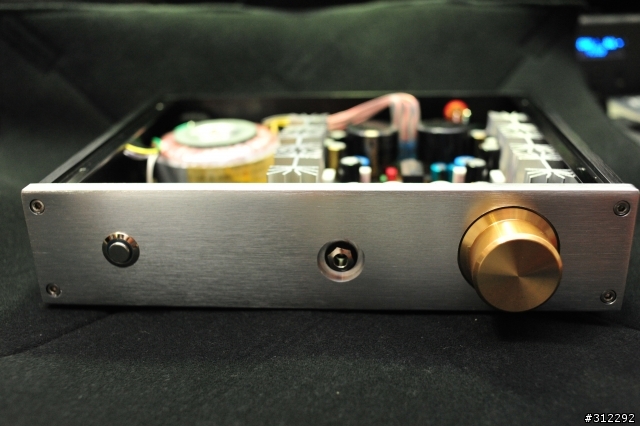

首次嘗試訂作的面板，用3D軟體畫好尺寸後轉成2D請廠商加工，完成度比自己土砲高的很多，說到DIY市場對岸還是有很大的商機，特別挑了一顆金色的旋鈕有畫龍點睛之效



聽感:

說了這麼多還是要耳聽為憑，因為架構相近於DCP-1000，整體聲音的走向較為類似，但是因為功率不大，感覺聲音較為清秀，整體上來說就是"清新"兩字，相較於收放自如的系統HV-2較為清淡，如果拿豪放美國妹來形容Shiit，那DCP-1000就是英式風格的歌手，而HV-2就感覺像是溫柔婉約的日本女子吧
