[問題]RA-1 clone DIY遇到困難

BambooSong
個人積分：0分
文章編號：40535580

0分

樓主

2012-12-15 22:17

看到很多高手DIY，自己也嘗試買了一組套件試著組裝
由於我完全沒有電子電路相關的知識，目前東西皆已焊接完畢，但通電後沒有聲音出來

正面

http://truth.bahamut.com.tw/s01/201212/cac0d614b87cf865bb6840391b0e1f8d.JPG
http://truth.bahamut.com.tw/s01/201212/12eec0d31f26e3f5f00bc241ef410bb9.JPG
http://truth.bahamut.com.tw/s01/201212/86f9ccb3f38cd553cd13472373d0974a.JPG

焊接面

http://truth.bahamut.com.tw/s01/201212/316eef22e473ae135a65b8be42b1f903.JPG

煩請大家不吝指教，謝謝大家

2012-12-15 22:17 發佈

文章關鍵字問題 RA-1 clone DIY

小工^^

小工^^
個人積分：6分
文章編號：40535970

6分

2樓

2012-12-15 22:33

BambooSong wrote:
看到很多高手DIY，...(恕刪)

個人也是沒有甚麼DIY知識

但是您12V那邊電源他是好像是交流中間接地所以有負接地正

您的OP 或許有可能燒壞了

另外請其他大大補充

TPSRA

TPSRA
個人積分：30分
文章編號：40536484

30分

3樓

2012-12-15 22:52

應該是樓主電池並聯了
是黑紅黑紅接

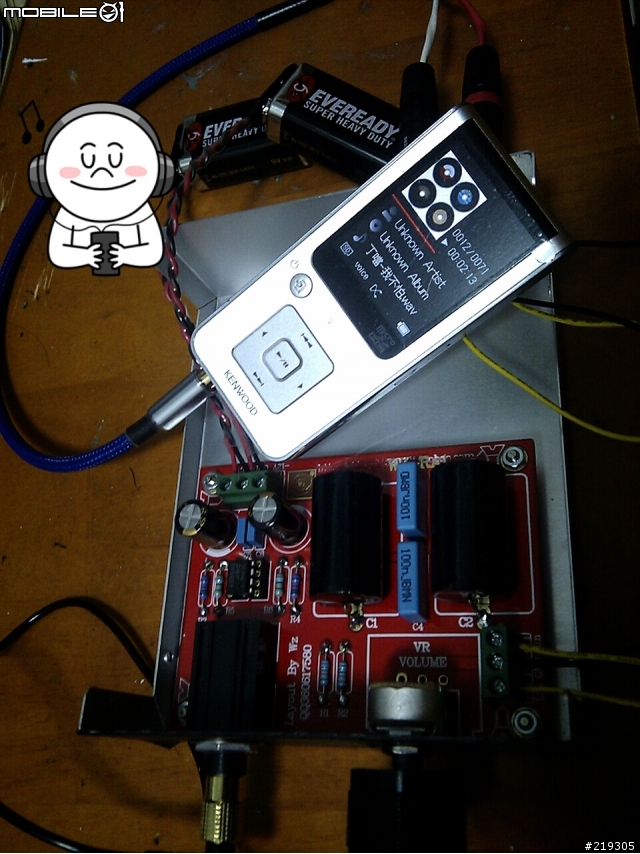

借用ewq0029網兄的圖片

BambooSong
個人積分：0分
文章編號：40536753

0分

樓主

2012-12-15 23:01

TPSRA wrote:
應該是樓主電池並聯了...(恕刪)

所以是這樣接囉

-12V │ GND │ +12V
紅 │ 黑紅 │ 黑

KOBAYASHI
個人積分：803分
文章編號：40536816

803分

5樓

2012-12-15 23:03

BambooSong wrote:
看到很多高手DIY，...(恕刪)

輸入是-12 0 +12

也就是說你要用兩組12V去串(直流電!)，你這樣搞OP應該不會燒，應該只是輸入電壓過低OP無法工作而已(假如你用9V電池，輸入電壓差是9V)

樓下正確的接法輸入電壓差是18V

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」

KOBAYASHI
個人積分：803分
文章編號：40536840

803分

6樓

2012-12-15 23:04

BambooSong wrote:
所以是這樣接囉-12...(恕刪)

反了!你就照樓上的圖去接吧

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」

gordon321p
個人積分：0分
文章編號：40536982

0分

7樓

2012-12-15 23:09

BambooSong wrote:
看到很多高手DIY，...(恕刪)

電池測的接地沒有接到

可以參考TPSRA大的圖接

squcookies
個人積分：1588分
文章編號：40540828

1588分

8樓

2012-12-16 2:14

BambooSong wrote:
看到很多高手DIY，自己也嘗試買了一組套件試著組裝

R5 R6兩顆電阻怎顏色條碼不一樣

首先站在一大片鏡子前，然後雙腳呈現半蹲狀態。之後兩手向前伸直，五指並齊，身體些微向前傾。最後把伸直的雙手向內移動....

CROCKETT

CROCKETT
個人積分：345分
文章編號：40542189

345分

9樓

2012-12-16 7:43

這是哪家的套件 ??

方便 pm 一下嗎 ??

151515151515

TPSRA

TPSRA
個人積分：30分
文章編號：40544508

30分

10樓

2012-12-16 11:01

BambooSong wrote:
-12V │ GND │ +12V
紅 │ 黑紅 │ 黑

正負打反了

CROCKETT wrote:
這是哪家的套件 ??...(恕刪)

露天直接搜尋RA1,應該是349元的,耳機座部分跟方塊大的不太一樣

樓主R5 R6還真的不一樣
