[DIY]隨便湊合的RA-1 clone

在網路上看到RA-1 clone的PCB版跟套件

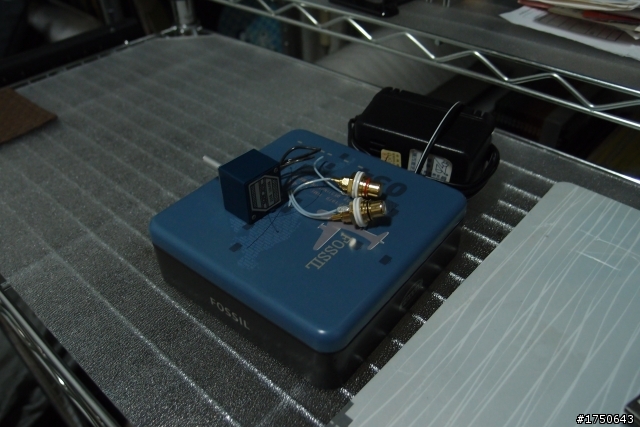

想說買來玩玩~~手上剛好有用過換下的一些材料跟新買皮夾的包裝鐵盒
可以湊合著用(忽然開始懷念以前的喉糖擴)

手上還有一堆用過或者沒用的剩料，應該可以趁這次組一個殘兵集團


買了兩組來玩玩，一組吃電池另一組就搭先前玩剩的24V變壓器

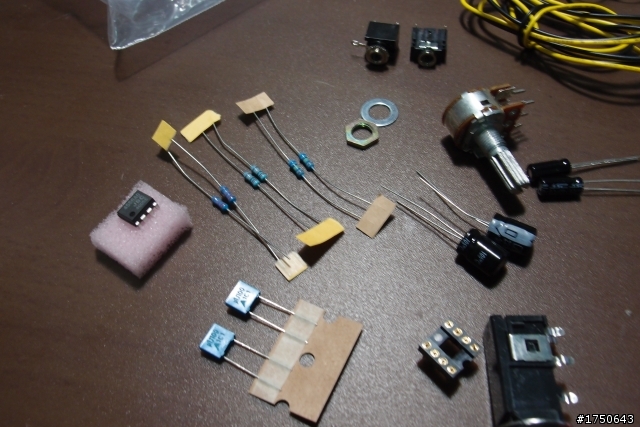

店家套件內容...以下不少抓錯料...VR用MN型、電阻有阻值錯誤、另一組的2x4 OP座給到2x5
信號輸入端用了一顆4.7uf的電解電容代替...感覺也頗微妙的...
最後還是自己重新買料來玩...

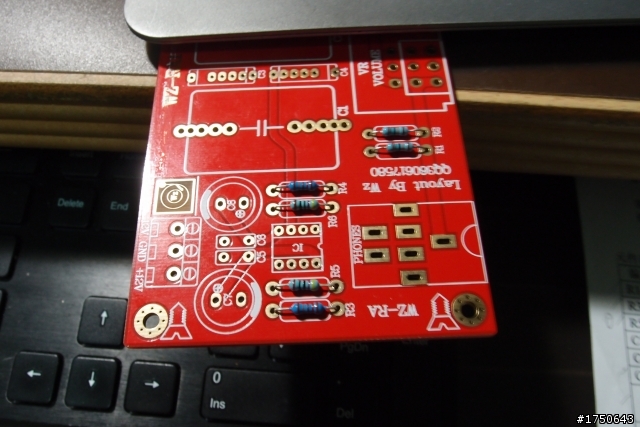

開始裝，一樣最矮電阻的先焊

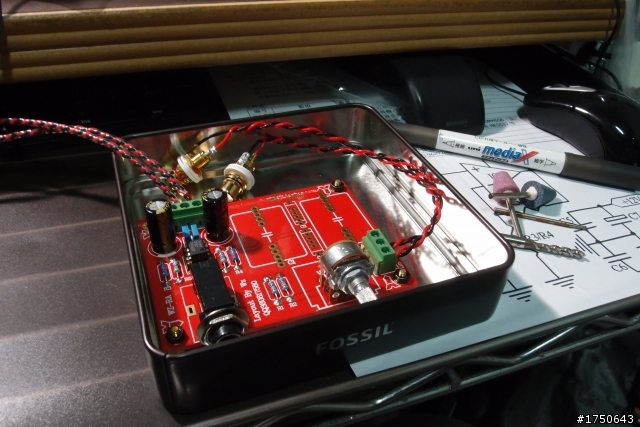

大略看一下孔位並做記號

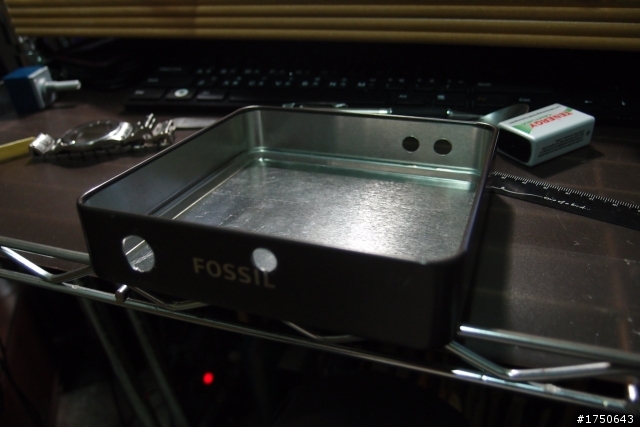

挖洞~~用的是500元的大賣場牌電動雕刻刀

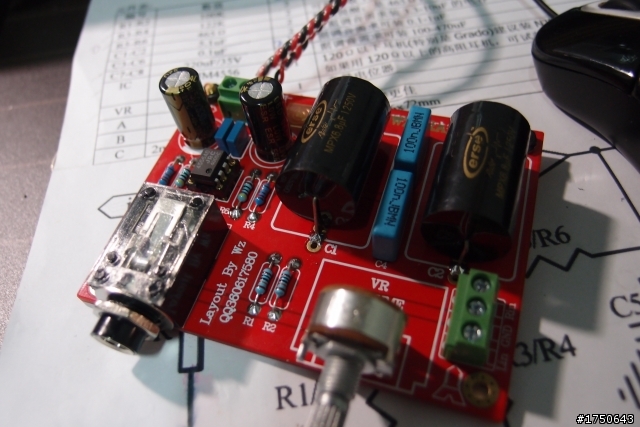

在網路上訂了一些電容跟材料，今天收到就焊一焊換一換

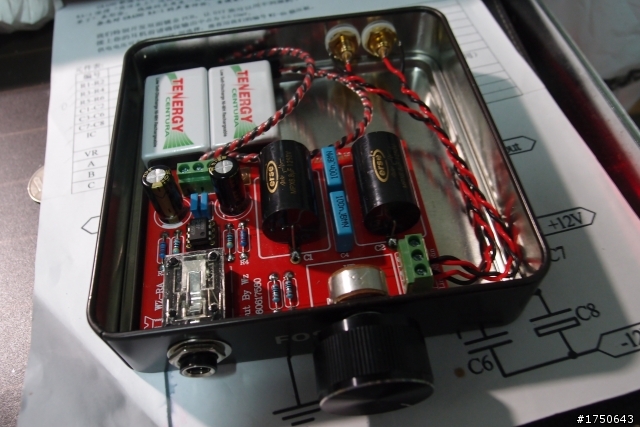

組裝完成，搭上兩顆之前買來給O2用的9V電池

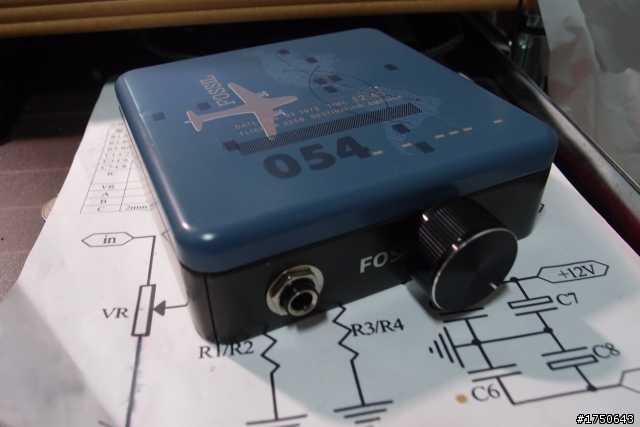

蓋上蓋子~~

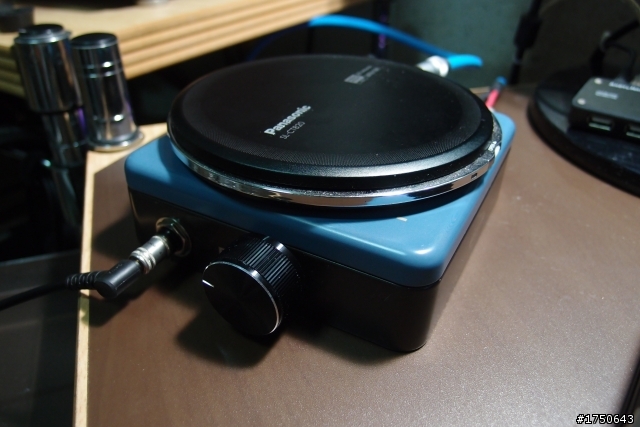

接上隨身聽來測試~~(咦?這也算隨身訊源?)
因為一部分是以前的剩料，自己這次是花費一張少棒隊左右~~單台料錢算下來應該是沒超過1K

有興趣的玩玩吧~~~(是說忽然想買副GRADO來玩了)

11/20 補充
個人的菜單，有興趣的朋友參考一下
PCB板 x1
9V電池 x2
鐵盒 x1
鍍金OP座 x1
JRC NJM4556D x1
7Pin 6.3mm耳機座 x1
RCA母座 x2
3pin端子台 x2
100k 雙聯 A類可變電阻 x1
9V電池用連接線 x2
鐵氟龍鍍銀導線(黑/紅) 各0.5m
音量旋鈕 x1
5mm銅柱與螺帽 x4

電阻電容
100Kohm 1/4 1% x2
122Kohm 1/4 1% x2
465ohm 1/4 1% x2
ERSE Pulse X 6.8uf 250V NOS x2
RIFA PHE426 0.1uf 300V x2
EPCOS B32529 0.1u 100v x2
JACKCON Low ESR 330uf 50V x2
