[DIY]熱情的A類離散元件耳擴

看到大家都一直在開新耳擴好生羨慕,其實最近也一直在籌備桌上型的新耳擴中

剛裝箱開聲中,大概的特點如下:

無OP放大
A類架構,也就是說非常熱

套件到手以後除了電阻換成常用的飛利浦之外,電容手上有的數值就直接替換
WIMA薄膜電容換成ERO的等等...

[DIY]熱情的A類離散元件耳擴
外箱一覽,使用NUTRIK附鎖定的6.3mm接頭,另外加上UV表

[DIY]熱情的A類離散元件耳擴

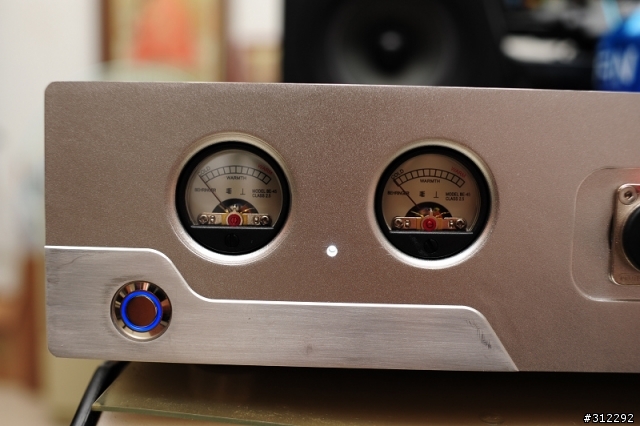

UV表一覽,主要顯示左右聲道的動態指示燈在耳機保護線路接合後會點亮

[DIY]熱情的A類離散元件耳擴

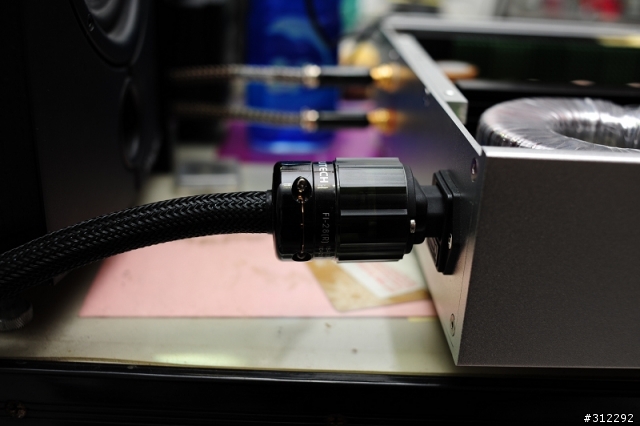

電源線搭配管迷製VIABLUE X-40 + Furutech FI-28電源線

[DIY]熱情的A類離散元件耳擴

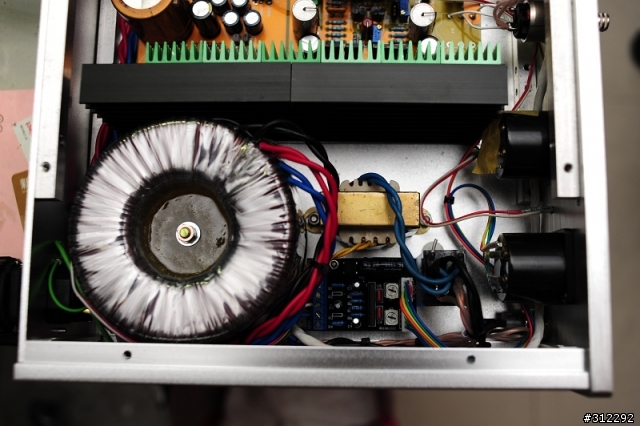

電源部分的配置,主變壓器次級輸出雙28V,150VA的環形變壓器,好像已經比我的綜擴還大了
至於變壓器右方則為UV表所用的驅動電路及獨立的12V變壓器,另外電源開關採用繼電器啟動的方式避免啟動電流過大損壞帶燈開關

[DIY]熱情的A類離散元件耳擴

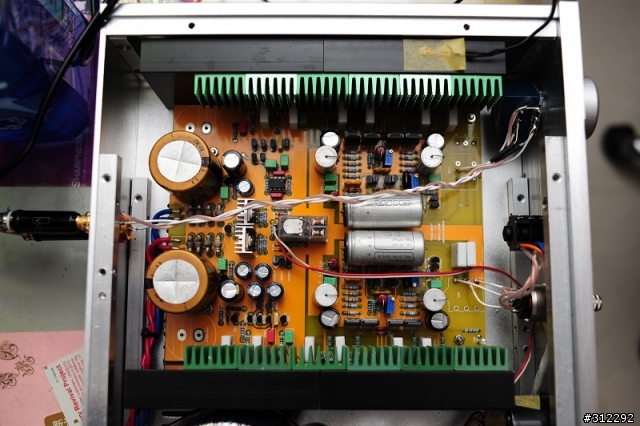

主擴大電路與電源電路板,與變壓器的部分正好用散熱片隔開,RCA訊號及輸出至耳機座的配線採1.0mm mundorf金銀合金線

[DIY]熱情的A類離散元件耳擴

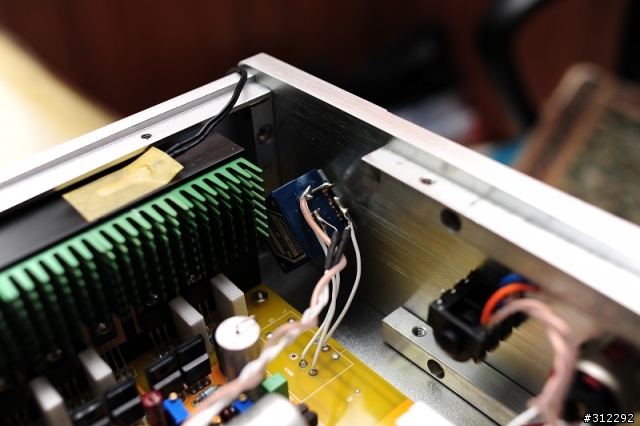

VR的配線稍做修改,採用分流式接法以避免VR對音質的影響

[DIY]熱情的A類離散元件耳擴

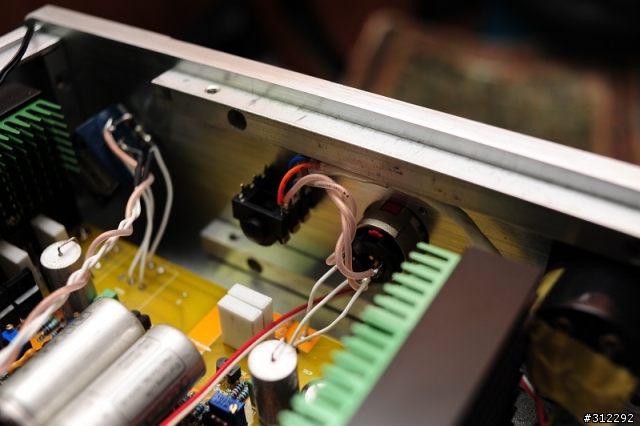

輸出的配線部分
2012-05-31 1:26 發佈
文章關鍵字 DIY a類 元件
KOBAYASHI wrote:
看到大家都一直在開新...(恕刪)

要不要把風扇拿掉?
會減少一些干擾
耳機:STAX 009S 相機:Leica Q2 手錶:AP 15300ST

KOBAYASHI wrote:
看到大家都一直在開新...(恕刪)


在下比較羨慕樓主有這知識可以自己做~~

之前看了不少DIY擴~都滿有興趣~不過手又不巧~也不懂電路~~只好買現成
leaf428 wrote:
要不要把風扇拿掉?會...(恕刪)


目前還在調整中了,當然最終是希望蓋上蓋子可以不用加風扇,但以目前的溫度來說不太可能阿(5-60度之間徘徊)不吹風扇的話溫度計會"破表"

接上高阻耳機是沒聽到甚麼怪聲音,倒是旁邊還沒接線的UV表自己在那跳動,想必電源的部分有很多雜訊竄入



averyhsu wrote:
在下比較羨慕樓主有這...(恕刪)


我也只是按表操課喔,說到真正的高手應該是自己設計&組裝了吧
「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」
KOBAYASHI wrote:
看到大家都一直在開新...(恕刪)

A類耳擴個人覺得建議不要上風扇.因為A類晶體工作本來就稍微高一些...
溫度約40~50度左右.人聲感表現上會比較好...
這裡有沒有人去玩淘寶網的RA1耳擴自製版...
據說聲音有達到8成....
KOBAYASHI wrote:
目前還在調整中了,當...(恕刪)

五六十度是正常的吧?
小弟的管晶混血機也大概是這個溫度
耳機:STAX 009S 相機:Leica Q2 手錶:AP 15300ST

KOBAYASHI wrote:
目前還在調整中了,當...(恕刪)


如果是A類
建議把散熱片加大些
風扇除了會有雜訊問題以外
萬一壞掉不轉............
加大散熱片,不要用風扇,這樣聲音才會好。

chenning77711 wrote:
加大散熱片,不要用風...(恕刪)


好像大家都推薦不加風扇喔

如果有兩種狀況不知道哪種好聽:

1.催大電流到150-200ma,但是需要風扇散熱
2.維持目前電流100ma,,不用風扇散熱
「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」
拖了幾天終於整理完成了,目前溫度控制在60度以下

大體給我的感覺是樂器分離度很高,感覺稍微偏解析一點不過並沒有讓人不悅的刺耳感覺
速度快,在聽原聲帶連串鼓聲的時候不會有凝滯感

接下來就是聽他一陣子再來調整細節了
「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」
