[DIY]Beyerdynamic A1 clone

顧名思義，這是拜耳推出專門推拜耳耳機的耳擴，既然入手DT990，不玩一下A1怎麼說的過去

前言:因為是clone，我也沒聽過原版的聲音，所以我只針對原廠線路與元件數值的正確性，加上我自己的一點惡搞玩法，對於聲音我就不做比較了

---------------------------------------------------------------------


選用比較小的機箱，另外把按鈕開關換為帶燈開關，旋鈕也換成拋光旋鈕，看起來酷炫拉風


整機的配置圖，主要為主板、變壓器、DC SERVO三部分


這邊是主要OP放大+buffer+電晶體擴流的部分，個人很惡搞的將輸入交連電容換成巨大的MKP電容，因為原本的位置太小了只得騎到OP的位置(使用兩顆AD627)，OP交連電容與其他電容因為先前萊曼都是日系電容這次都採歐美系的電容玩玩不同的味道，OP交連是philips軸向電解電容


電晶體擴流的部分，這邊跟萊曼一樣用的BD139、BD140，剛好先前的配對晶體可以拿來用，兩對晶體的發熱量非常大，最好上大型散熱片


左邊電源濾波電容還是用ELNA的，因為原配的BC小小顆的個人覺得沒有凍桃，電容下另外並了0.1uf的ERO電容主要是改善高頻表現，右邊一小塊部分是多出來的耳機保護電路，這個是這張電路另外加的，原始電路中並沒有


變壓器顧及體積與效率下採用藍殼變壓器，因為身在對岸目前是用220V的輸入，也可以很方便的改為110V輸入不用換變壓器


好東西的帶燈開關，直接輸入可以用交流或直流24V，且開關可以承受3A電流，耳擴使用已經非常足夠了，重點是非常好看


我還是加了DC SERVO，使用阿仁的PCB成品，將電容及部分電阻換成自己喜歡的料，不過這耳擴輸出直流已經很低了(約1X mv)，又有耳機保護電路，加上DC SERVO應該算是多餘，但是上了以後輸出直流降到0.3mv 與1.3mv左右相當有效


clone板電路省略擴流後的交聯電容，問了原設計者卻故作神秘沒正面回答，我想應該是為了cost down吧，還是先加回去聽聽看感覺再說

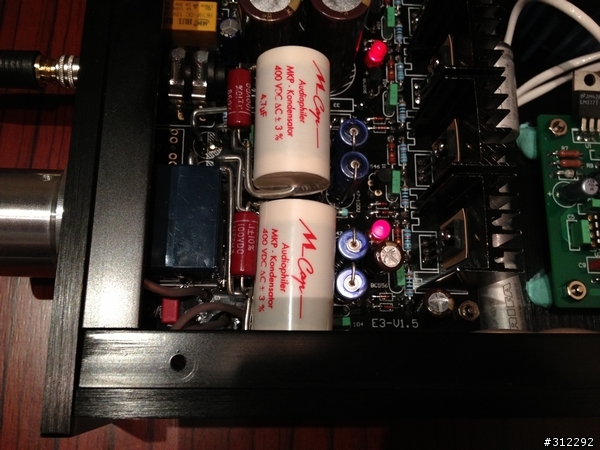

本機玩最大的部分，輸入交連的MPK電容試了一直很哈的mundorf的MKP電容(雖然是最低階的)，再並一顆0.1f的TRW電容，雖然有人說直交是最好聽的不過有這對電容的調音可玩性更高

最後附上電路圖，以上的更動都以原廠電路為準下去修改


詳細聽感讓我好好與印相中的萊曼clone比較看看再補充
