[問題]有關3.5mm接頭如何製作

stanleydai
個人積分：0分
文章編號：32086890

0分

樓主

2011-11-19 1:43

如題

(有基本銲接能力)

小弟現在想要嘗試著自己製作耳機線

但是有幾個問題不太懂

因為我現在想要製作的線是兩邊都是3.5的

所以我該如何分辨哪邊是右聲道哪邊是左聲道

我聽的音樂幾乎都是國外的流行樂跟重低音比較多

還有我該用哪種線

還有製作時該注意些甚麼

謝謝指教

2011-11-19 1:43 發佈

文章關鍵字問題 3.5mm接頭 3.5

fon2031990

fon2031990
個人積分：0分
文章編號：32087498

0分

2樓

2011-11-19 2:54

最根部是地線,最頂是左,先上焊錫再焊會好焊一些,

jameskungzu

jameskungzu
個人積分：7分
文章編號：32087639

7分

3樓

2011-11-19 3:19

線材小弟不懂，焊接倒是還OK

左右聲道和GNG

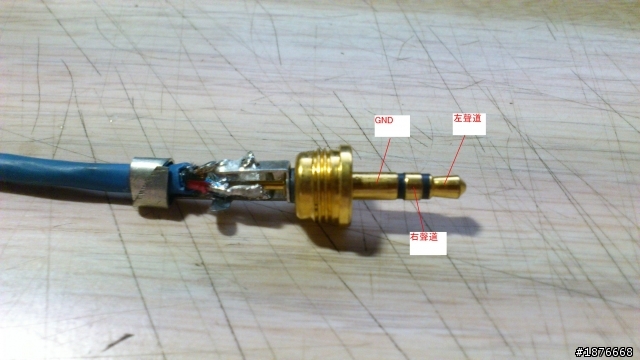

以SWITCHCRAFT的3.5mm接頭為例，如上圖線材部分，紅線焊的位置是右聲道，黑線焊的位置是左聲道，GND在後方，同常都是蠻大一片，可以用電表測量有沒有導通就知道就可以知道

雖然用一般烙鐵也可以焊，不過還是溫控烙鐵比較好用。在焊接時盡量別焊太久，接點點焊接盡量不要超過5秒，其實大概3秒左右就要完成一個焊接點，加熱過久錫容易受熱氧化，Flux(稱錫油或助焊油、助焊劑)也會因加熱過久而揮發，助焊效果就會變差，容易拉出錫尖。而焊接時，在線端和3.5mm後面的焊接點吃一點錫會比較好焊

錫的部分也也差別，現在都是無鉛製程，而大部分的錫都會有含銀成分，但是不多，一般常見大概是0.3%左右
比較好一點的錫含銀量有到4%多，甚至更高，含銀量高的錫，價格會比較高些。還有另外的錫除了含銀成分外，還會有参金的成分，當然價格又更高

不同的線和不同的錫搭配組合很多，除了多爬文外，另外就只能多找幾條線來聽聽看了

若很在意線的外觀，可以找個隔離網弄一下，弄個熱拖套管，完成品如下
