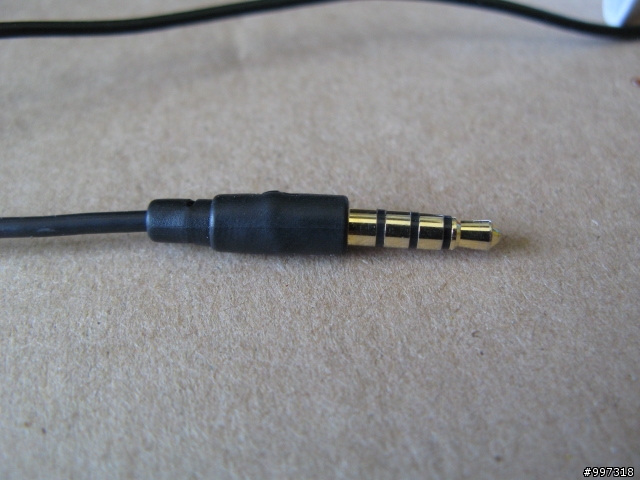

這耳麥接電話按鍵失效，檢測為插頭處斷線
4條線重接即可

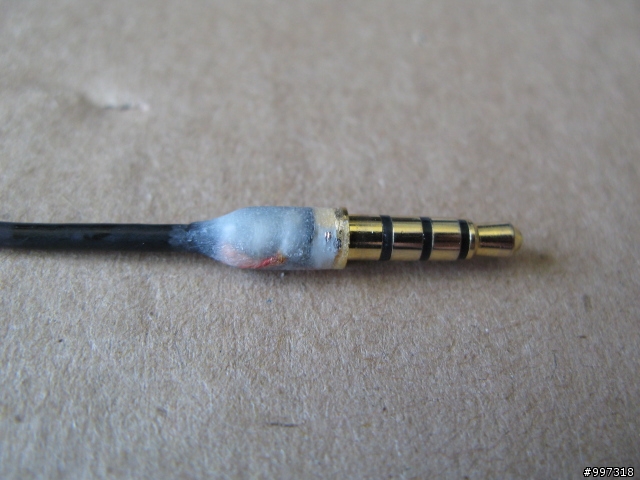

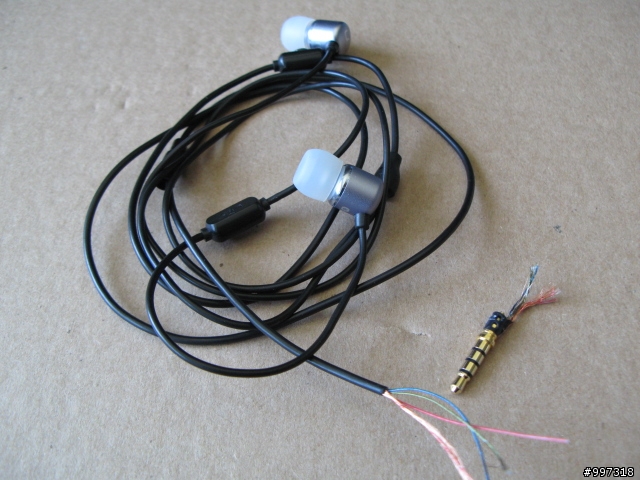

拆下插頭
UE 耳麥故障維修

UE 耳麥故障維修

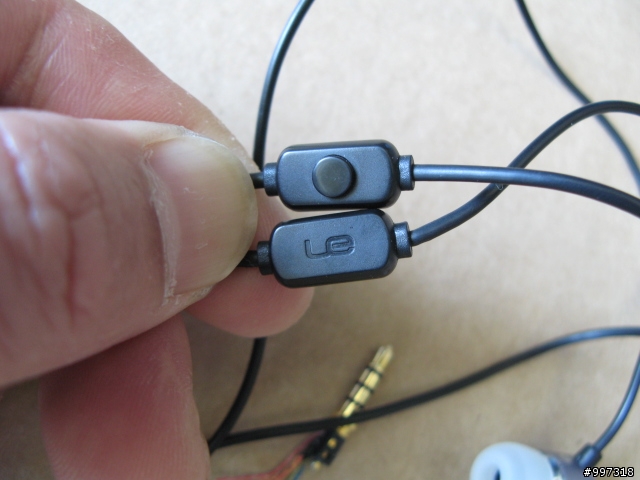

上為控制盒，下為MIC盒
UE 耳麥故障維修

UE 耳麥故障維修

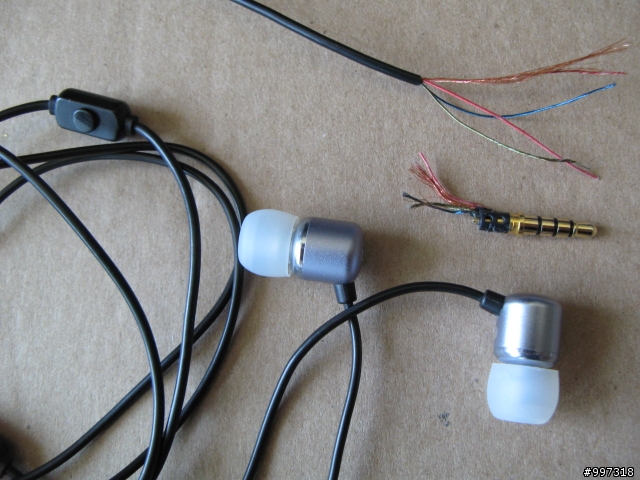

插頭內部

UE 耳麥故障維修

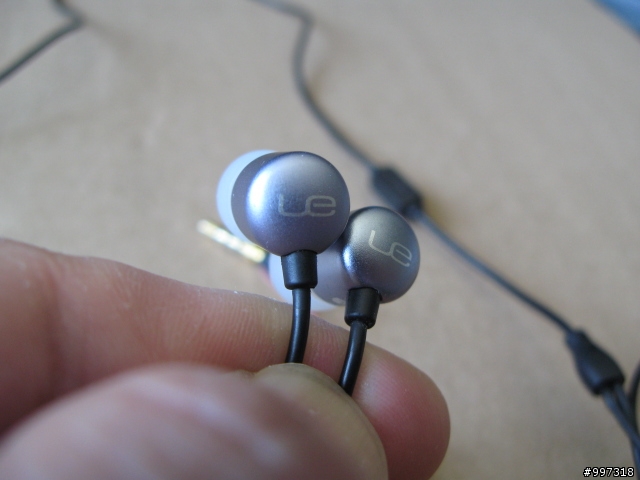

UE耳機

UE 耳麥故障維修

UE 耳麥故障維修

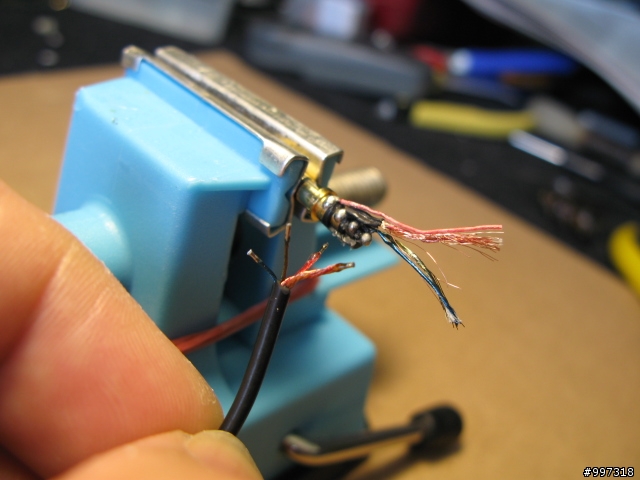

上架

UE 耳麥故障維修

UE 耳麥故障維修

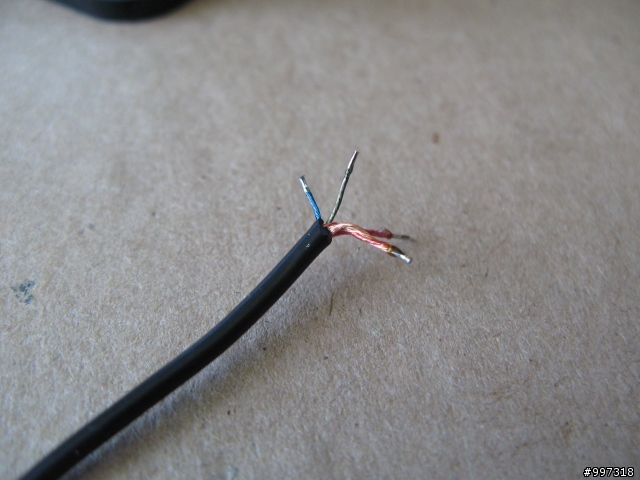

線端先整理

UE 耳麥故障維修

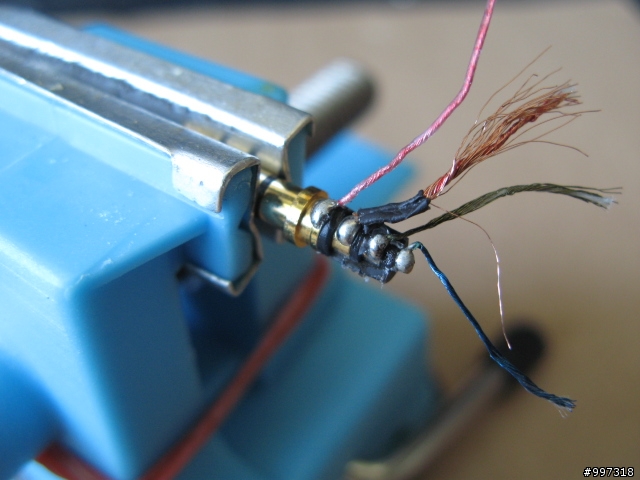

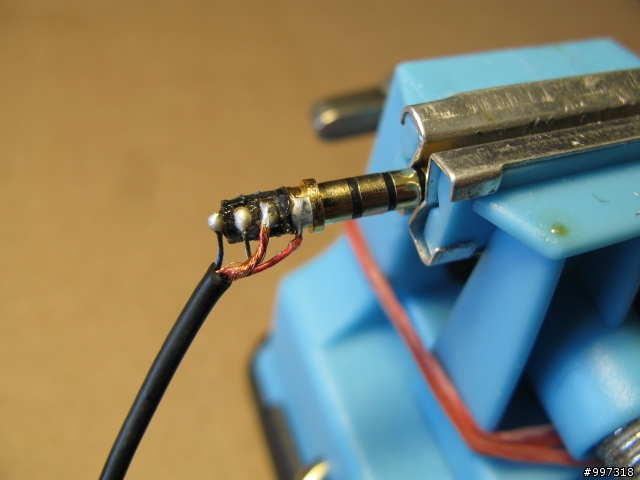

焊接(注意4條線順序)
UE 耳麥故障維修

UE 耳麥故障維修

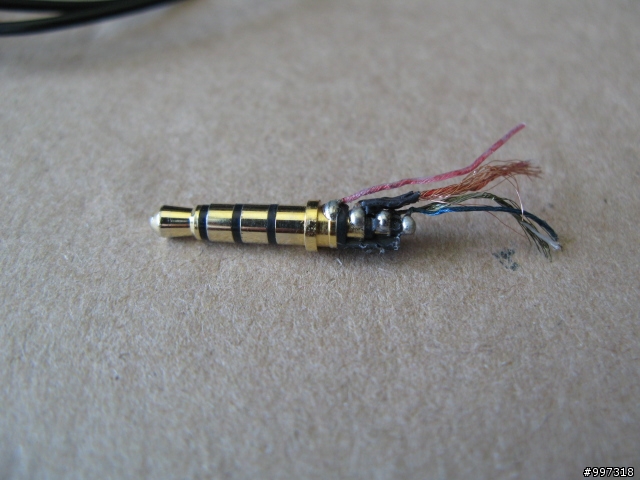

焊好了

UE 耳麥故障維修

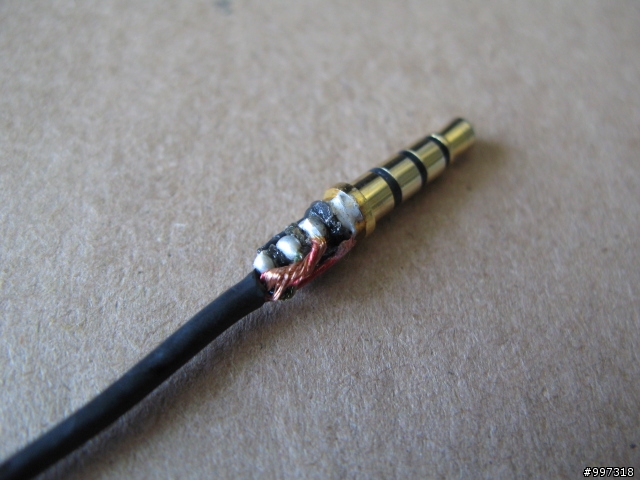

絕緣處理1

UE 耳麥故障維修

絕緣處理2

UE 耳麥故障維修

磨平絕緣物質，準備套回包覆
UE 耳麥故障維修

UE 耳麥故障維修

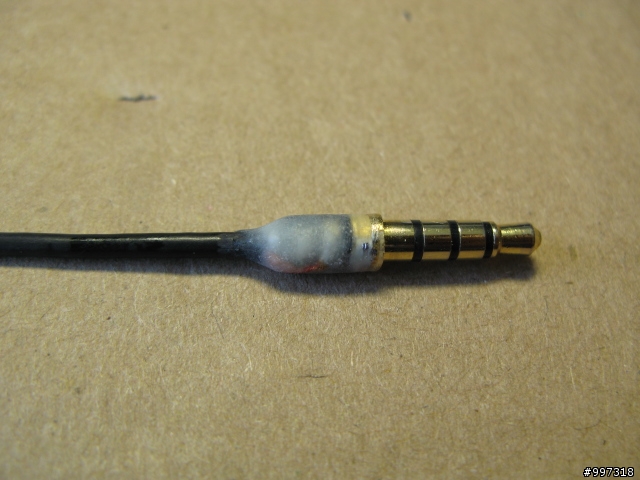

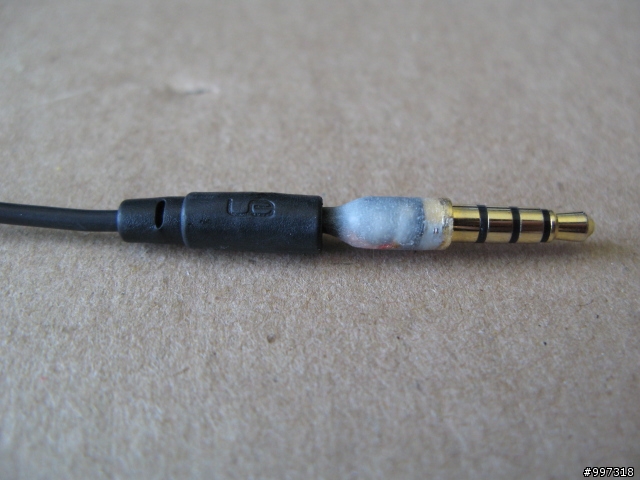

完成。謝謝觀看
