j49409 wrote:
跟隨Gadgetma...(恕刪)

j49409兄，不用客氣，大家甲賀到相報；我才是要向您道謝。謝謝您幫忙向經銷商爭取到Hugo壓克力鎮，確實漂亮又實用。

我稍微從技術的角度來補充一下更換晶震為何會對於聲音有所影響。我就拿Yellowtec PUC2所用的晶震與Crystek來比較。為節省篇幅起見我就不再多說Crystek的規格細節了，請參考我上篇的說明。

在晶震的規格上有二個重點，其一是ppm也就是偏離中心頻率的誤差，另一個則是jitter也就是時基抖動。真正影響音質最大的是在於jitter；當然頻率誤差太大的話還是會影響音質的。

Crystek的規格是+/-25ppm，jitter平均為0.34ps。至於Yellowtec PUC2則依據原廠網站的資料顯示其頻率誤差只有+/-10ppm，但時基抖動(Clock Jitter)最高可達15mUI。這mUI代表的是milli unit interval，也就是每毫週期單位。在PUC2裏有二個晶震，一個是22.5792MHz給44.1K取樣率(CD)或其倍數的音樂；另一個是24.576MHz給48K取樣率或其倍數的音樂檔。

拿22.5792MHz來說，一個週期的時間等於 1 除以 22579200。所以15mUI就等於
15/1000 x 1/22579200 = 0.00000000066433 也就是664.33ps。

相較於Crystek的<1ps來說這是相當大的差異，這也說明了為何在換上了Crystek的晶震之後聲音變得更好的緣故了。

j49409

j49409
個人積分：56分
文章編號：53359401

56分

722樓

2014-11-28 8:47

Gadgetman wrote:
j49409兄，不用...(恕刪)

改晶振比再買一台外接時鐘划算多了.況且一般的DDC也無外接時鐘口

Crystek晶振比淘寶一些號稱...温补晶振 TCXO 更低相噪晶体振荡器...還要好上太多

淘寶一些晶振的數據....Phase noise :-130dBc/1KHz@10M....並不正確

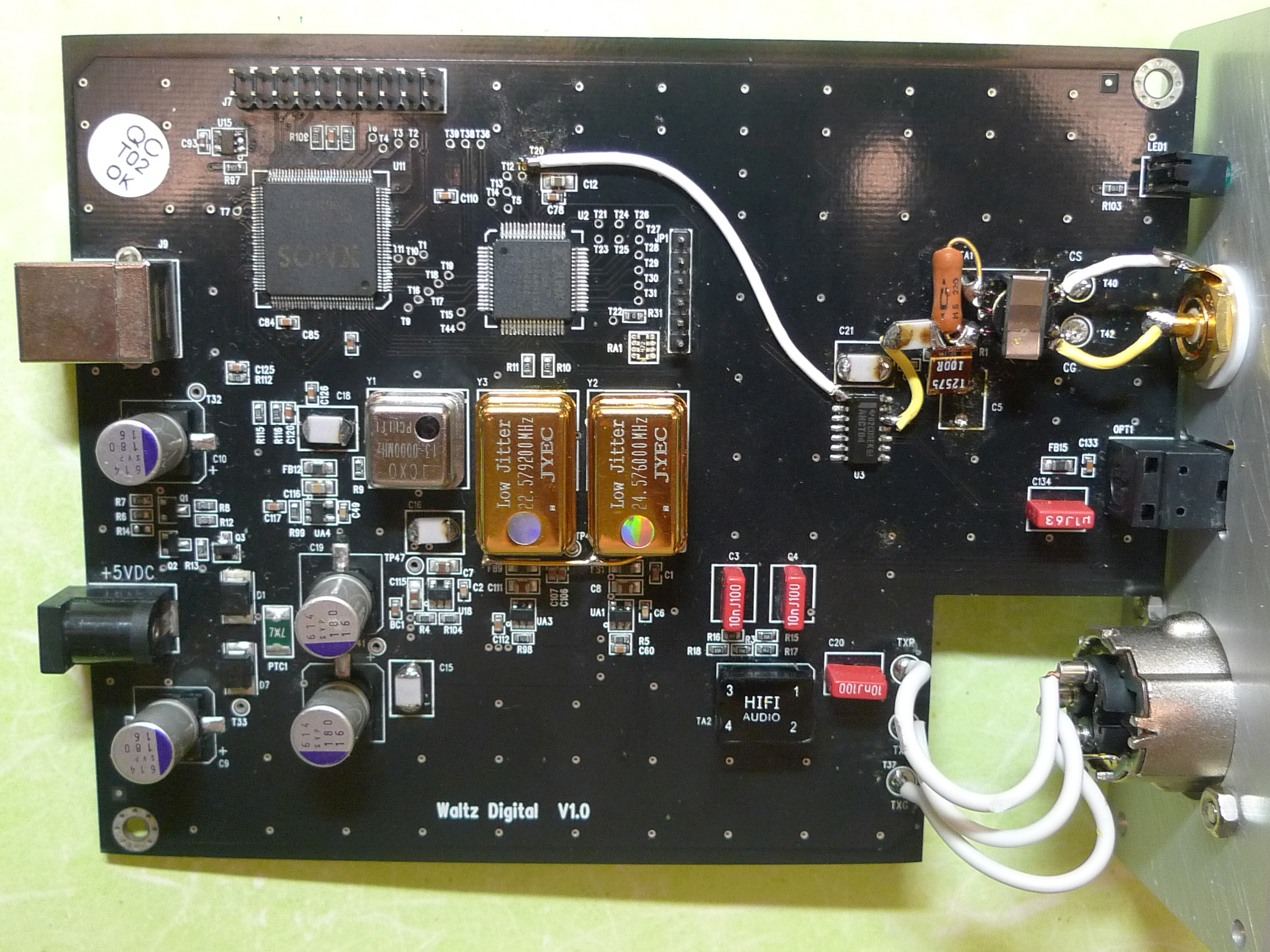

之前買回來試.結果比原機的還糟糕....下圖(1)兩顆長方型金色晶振

這次改晶振的小問題分享一下.免得會碰到相同的問題

兩顆晶振的輸出有各串一顆470歐姆SMD電阻...下圖(2)兩顆晶振旁470歐姆(471)R10.R11 SMD電阻

跳過不經電阻就可以正常工作了

有源晶振輸出串個電阻做啥用？
http://bbs.ednchina.com/BLOG_ARTICLE_207047.HTM

我覺得這個問題問得很好，雖然我經常在設計有源晶振時，也用了這兩個電阻，但看了這篇文章以後，才知道為什麼要加它？呵呵

1.一般大公司硬體電路都有最小化設計，是長期經驗總結出來的，為的是減少重複性勞動和確保產品品質。大家畫圖基本上直接抄模組電路，審查的人也按照標準電路檢查，這樣就不用每次都考慮如何設計。你說的晶振輸出串電阻就來自於最小化設計，對於數位電路裡最重要的時鐘源部分，應該特別注意保證信號完整性，最小化設計中晶振週邊電路除了電阻還要有一些其他器件。

串電阻是為了減小反射波，避免反射波疊加引起過沖。有時，不同批次的板子特性不一樣，留個電阻位置便於調整板子狀態到最佳。如無必要串電阻，就用0歐電阻連接。反射波在大部分電路裡有害，但PCI卻恰恰利用了反射波形成有效信號。

2.減少諧波，有源晶體輸出的是方波，這將引起諧波干擾，尤其是阻抗嚴重不匹配的情況下，加上電阻後，該電阻將與輸入電容構成RC積分平滑電路，將方波轉換為近似正弦波，雖然信號的完整性受到一定影響，但由於該信號還要經過後級放大、整形後才作為時鐘信號，因此，性能並不受影響，該電阻的大小需要根據輸入端的阻抗、輸入等效電容，有源晶體的輸出阻抗等因素選擇。

二、阻抗匹配，減小回波干擾及導致的信號過沖。我們知道，只要阻抗不匹配，都會產生信號反射，即回波，有源晶體的輸出阻抗通常都很低，一般在幾百歐以下，而信號源的輸入端在晶片內部結構上通常是運放的輸入端，由晶片的內部電路與外部的無源石英晶體構成諧振電路（使用有源晶體後就不需要這個晶體了），這個運放的輸出阻抗都在兆歐以上。

兩顆長方型金色晶振

兩顆晶振旁 470歐姆(471) R10.R11 SMD電阻
