求救! M3耳擴DIY變壓器電源處理

dedug半天

穩壓版輸出為直流24V

不上M3主板溫度還不會很燙

上了之後非常的燙手

而重點是主板的LED不會亮

量一下只有不到3V

當然也沒有聲音

量到二極體1N4001則是50V

嚇到我了!

其實中間有一次成功有聲音只是滿滿雜訊

整理一下重新接又掛了

現在束手無策

也不知道從和檢測起
所以問題應該是出在你的M3主板上頭,可以的話PO出現在M3主板的樣子、接線

另外電路板背面、散熱片等部分的照片最好是都能齊備

shadowsfall wrote:
所以問題應該是出在...(恕刪)


感謝shadowsfall大耐心幫忙檢修

小弟感激涕零

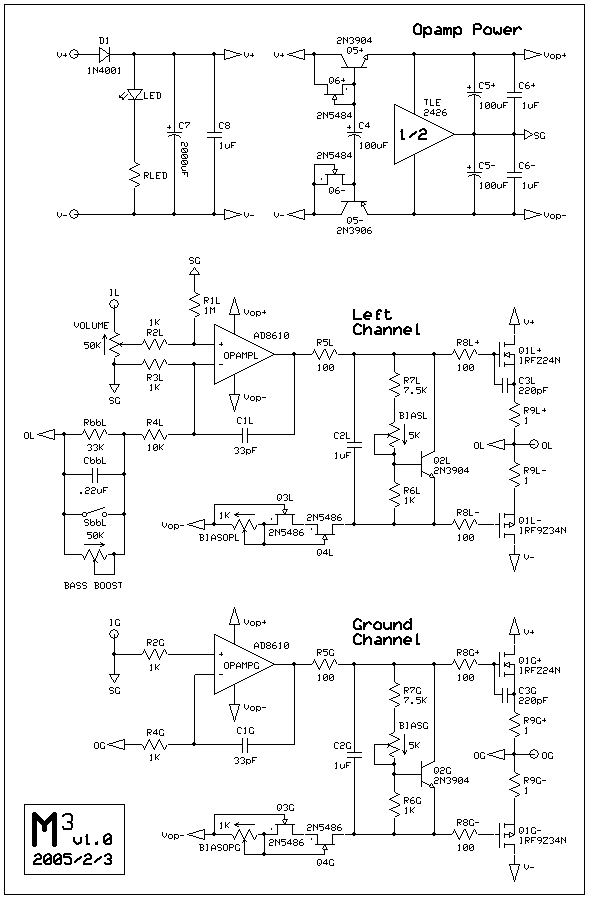

先負上官網電路圖


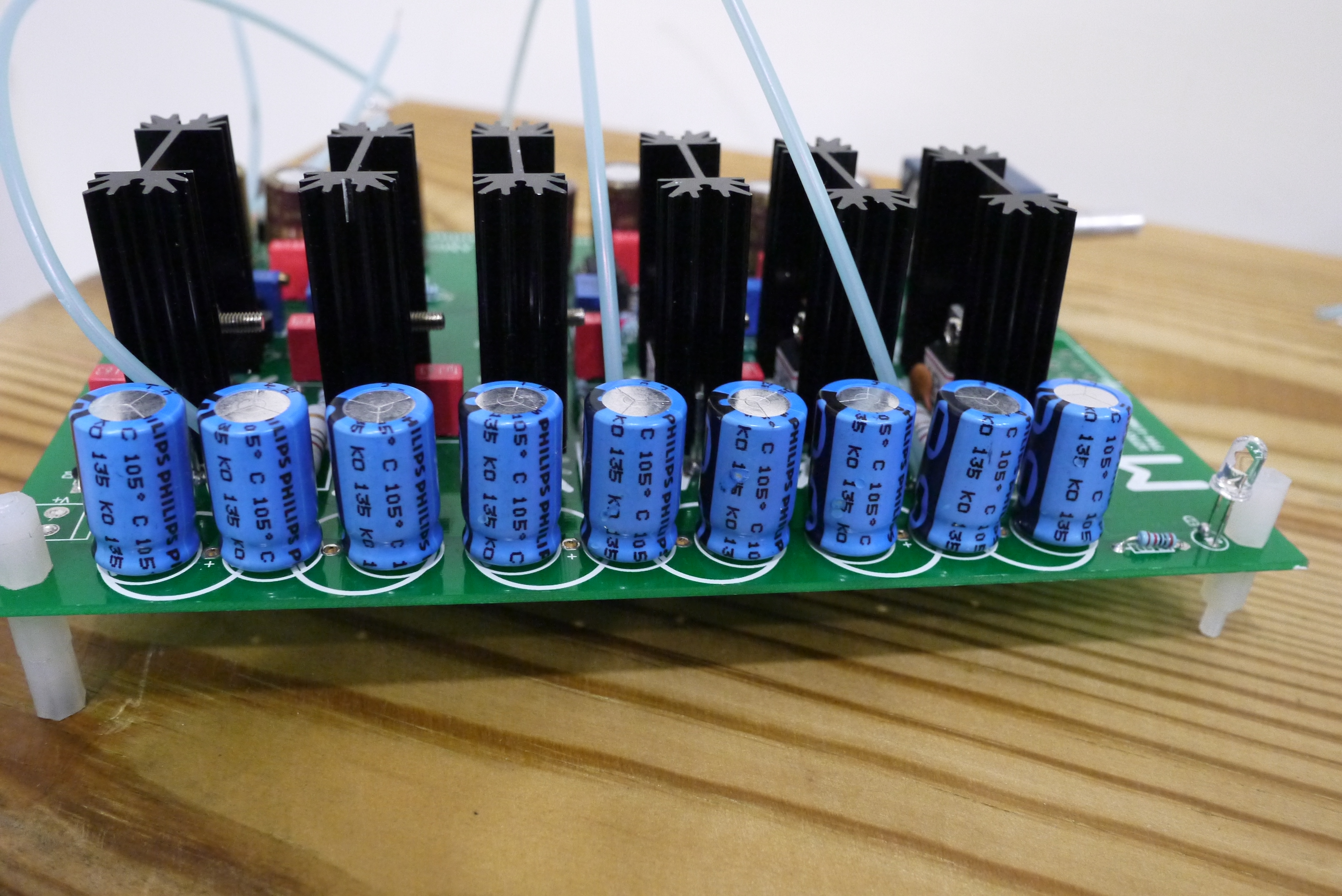

主板與之前最大的不同如圖,換了官方建議規格的電融

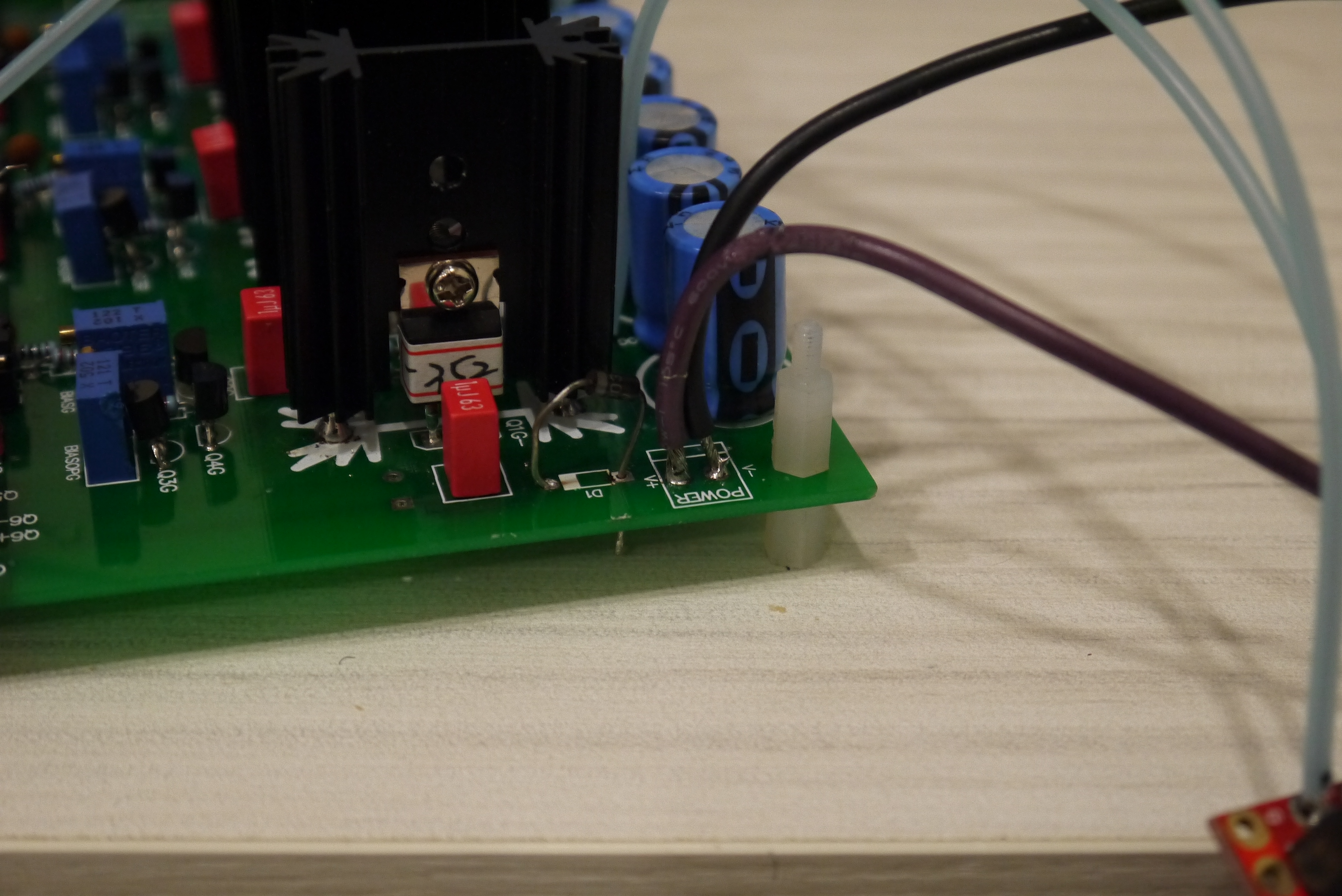

下圖為DC IN

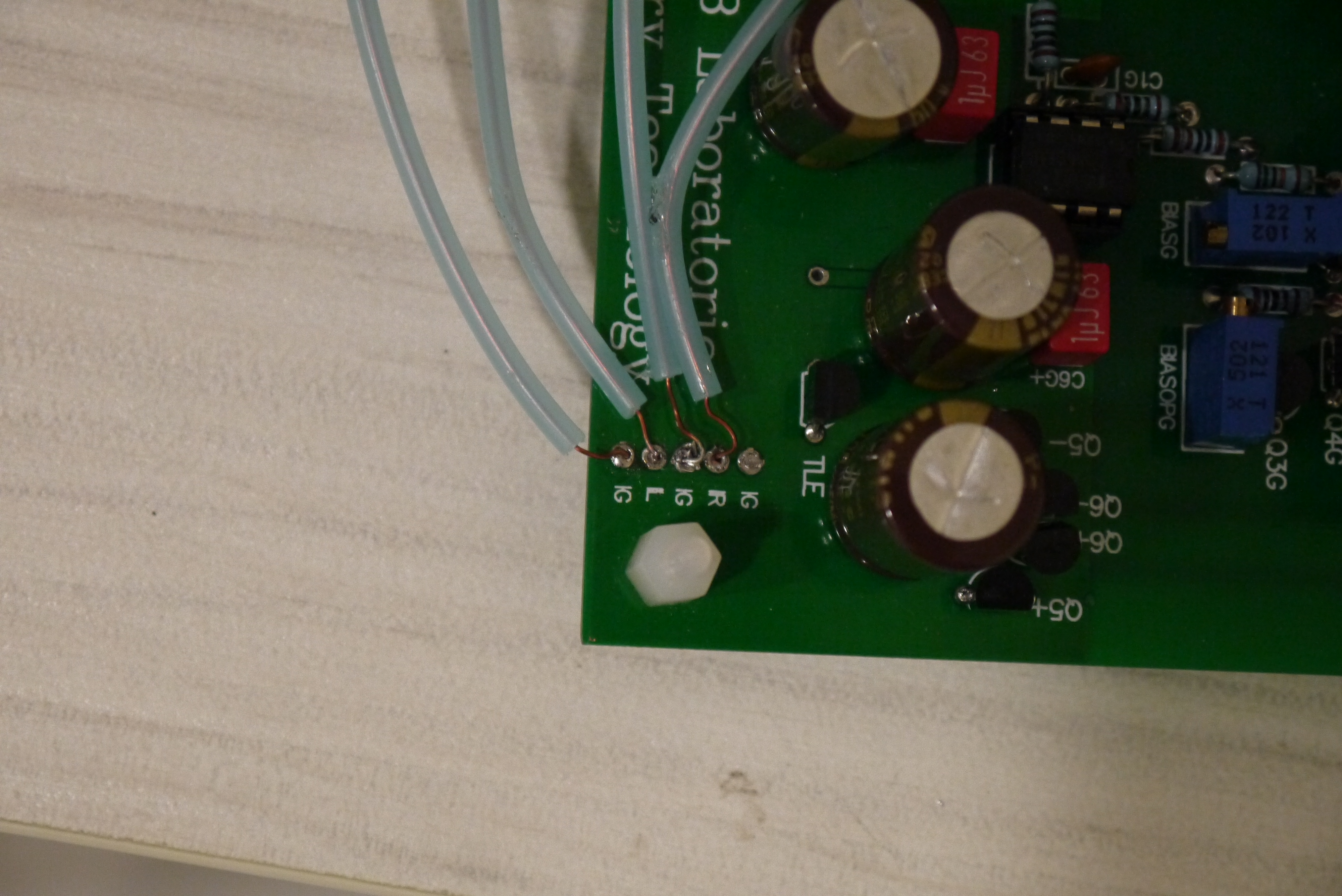

下圖為訊號輸入

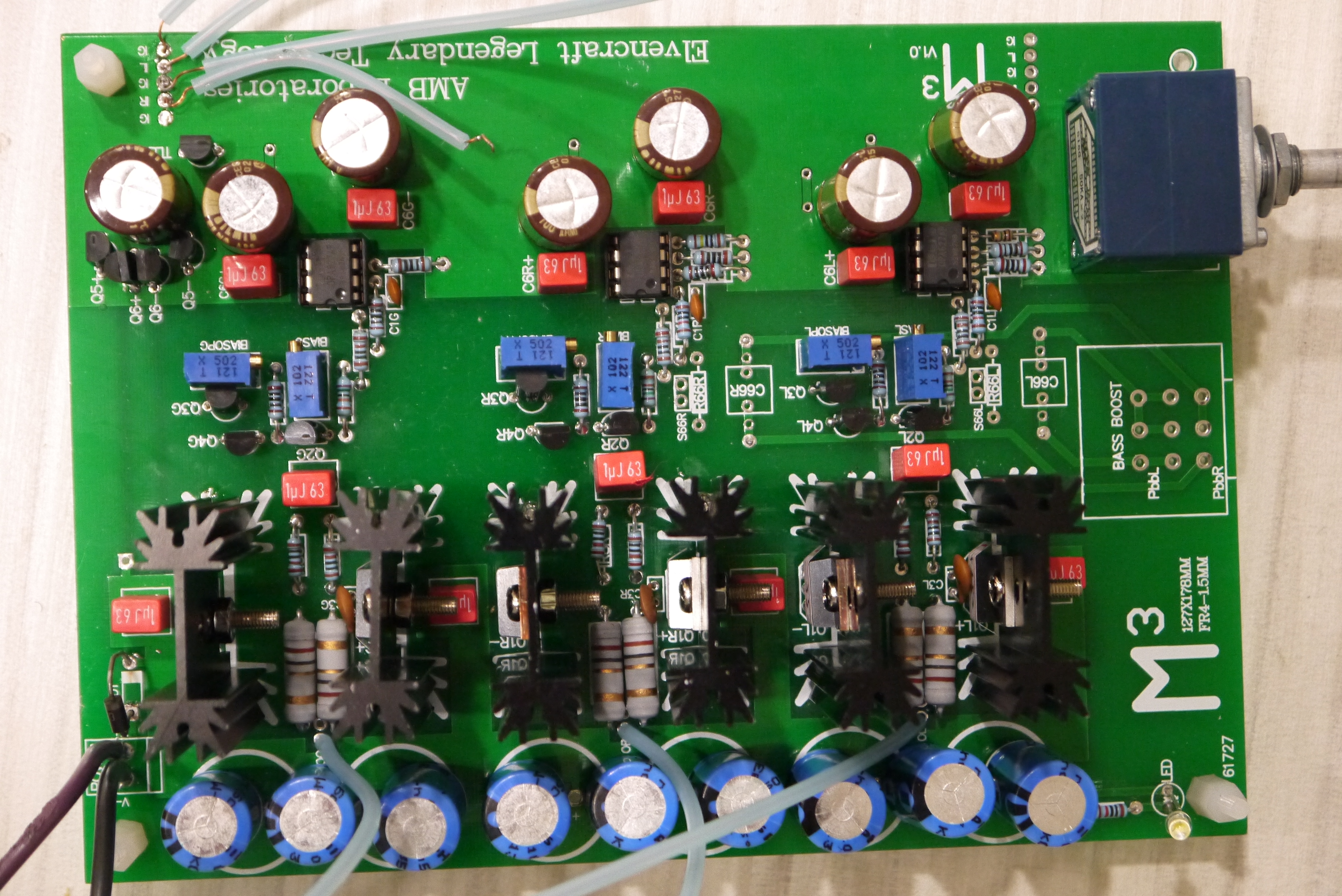

M3主板的上視圖

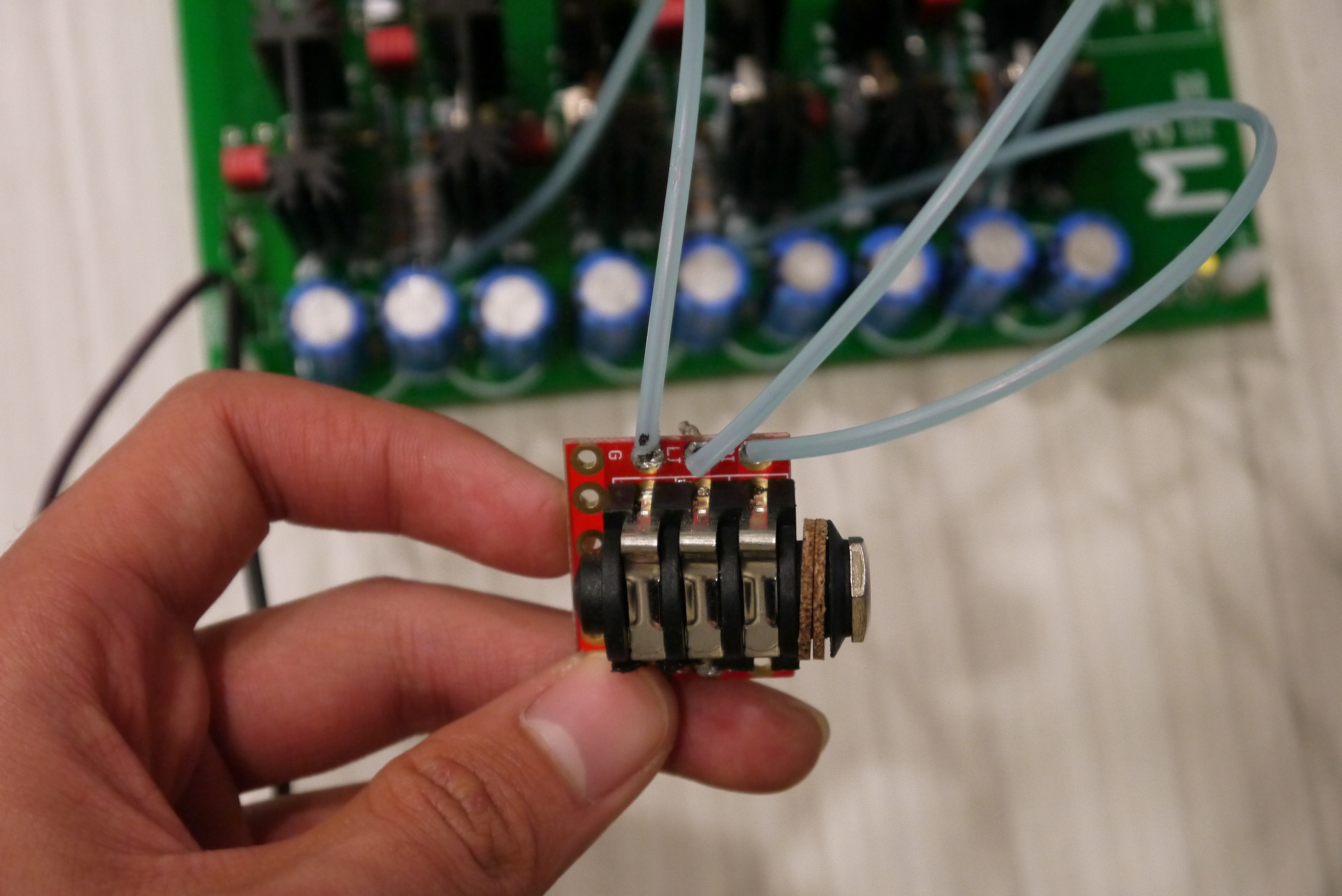

訊號輸出(抱歉主板的輸出端太小拍不到)

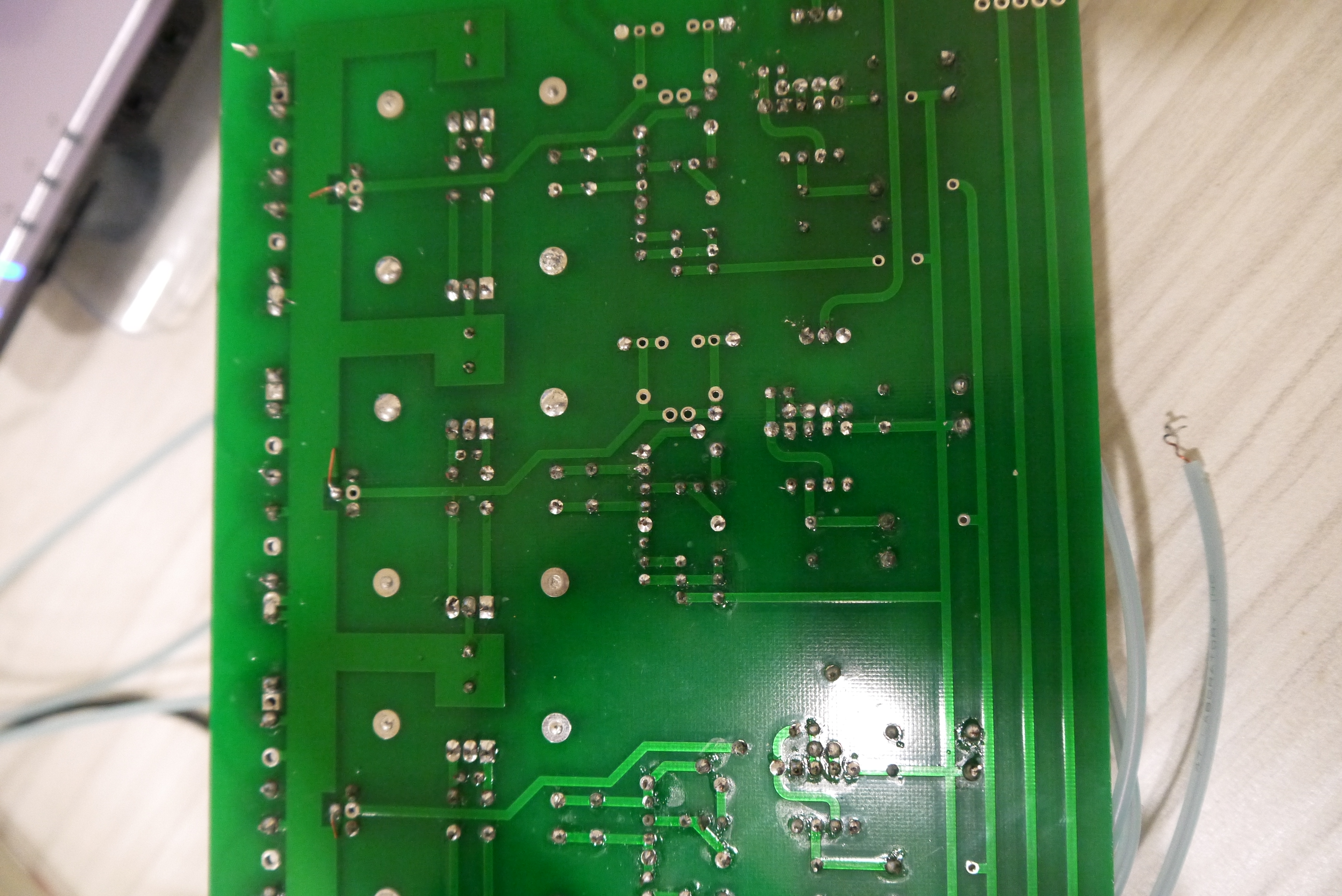

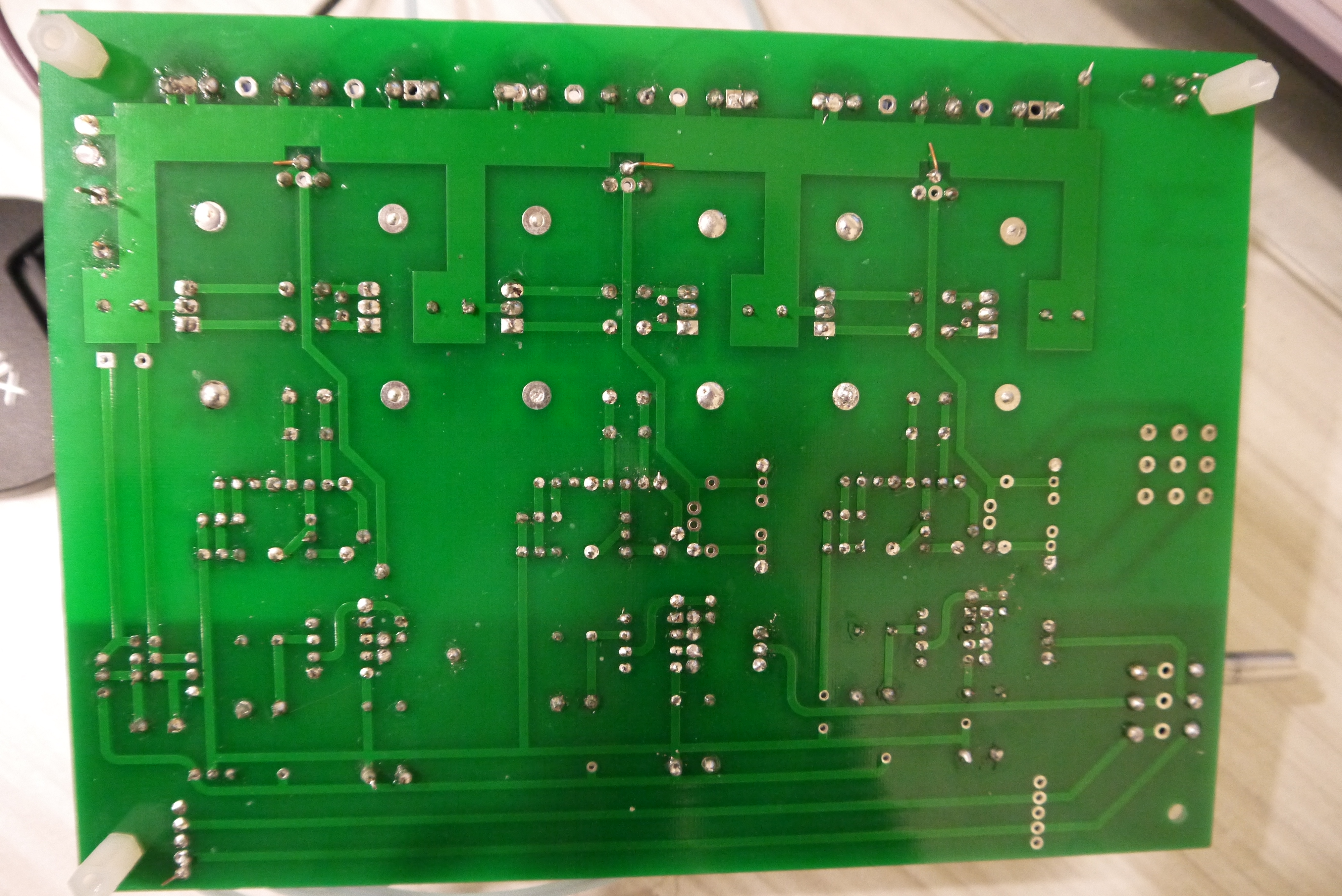

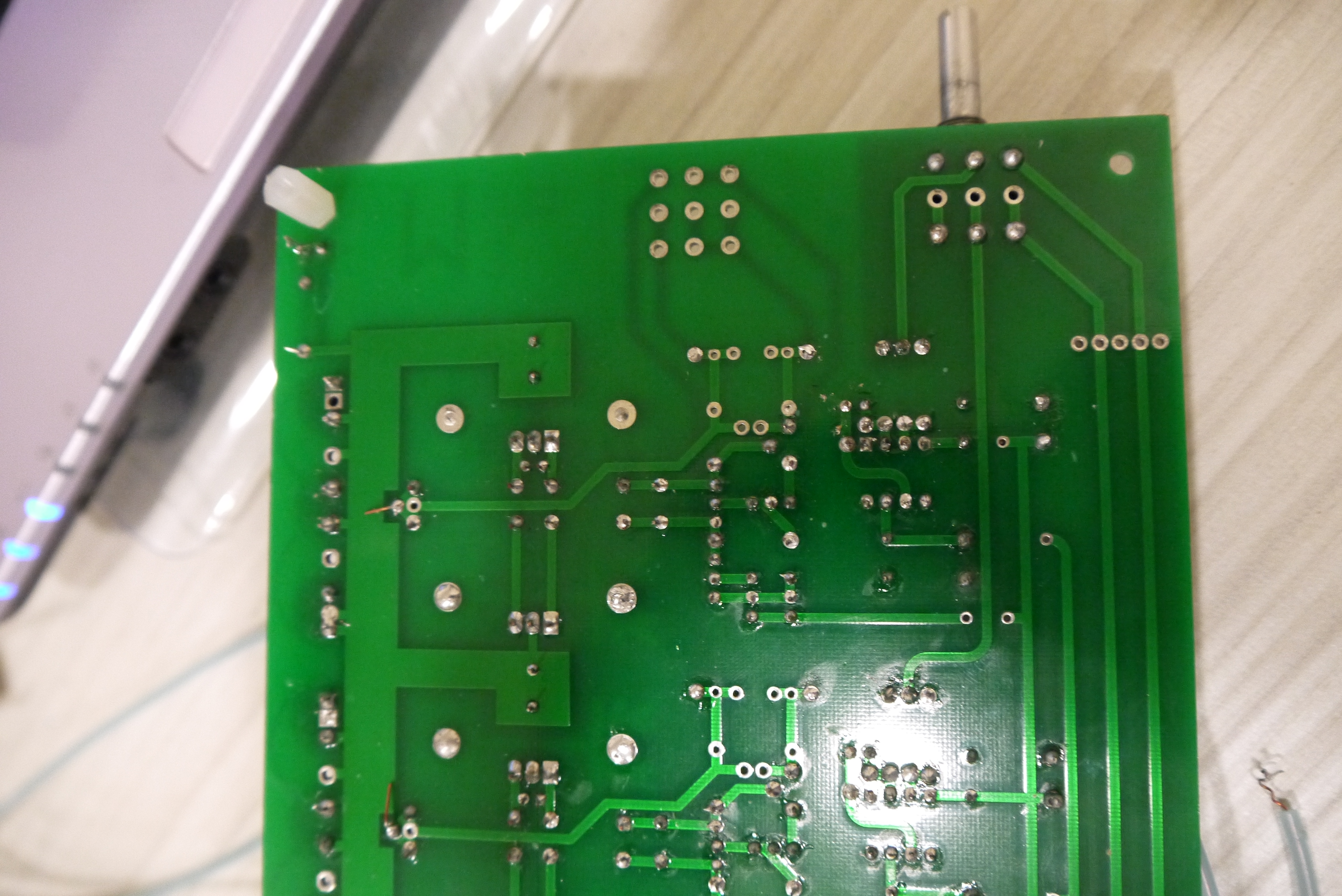

主板電路板的背面(電容的部分因為解焊過有點醜.....)

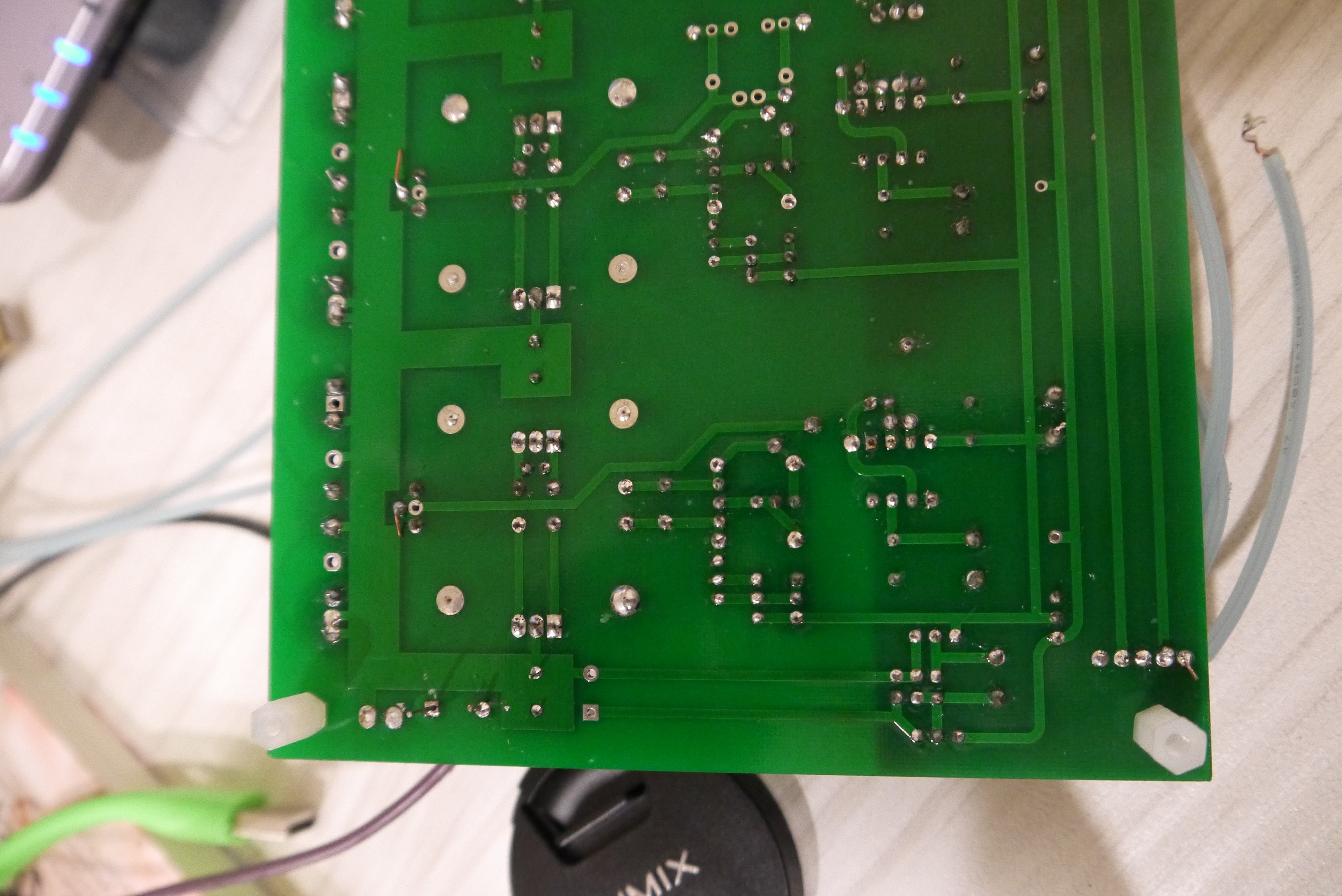

以三張分別是背面近一點拍Ground


Right聲道


Left聲道


有勞大大了

你的電源輸入沒問題嗎?一般是使用120v-0v輸入,15v-0v輸出。
我覺得DIY前最基本的焊接技術先多加強,
就算是電路正確而是焊接不良影響效果,
要DEBUG出問題就真的困難了
的確,樓主的焊接技術要再加強,DIP焊點蠻糟糕的,跳線部分也焊的也很危險(裸線太長,容易跟旁邊的線短路)

建議先對BOM看看是否有焊錯件、電阻是否上錯位置、或是有極性的零件焊反向~~~有時因為上錯件,就會動作異常,所以先從上件檢查做起
wu840528 wrote:
感謝shadowsfall...(恕刪)


哈 AMB 的東西我有裝了幾台,M3手上也有一台還有一片沒裝的空板,也幫過學弟DEBUG 所以還算熟

看到了一些需要注意的部分

首先還是要說焊點,太多肉眼一看就覺得可能有些問題的焊點,猜想你可能是用無鉛銲錫。如果是的話建議你用有鉛銲錫來補救,電料行常見的新原金屬製產品是個好的開始。如果已經是用有鉛銲錫就請您再加油,確保吃錫正常,還有背面的連接線線頭也請修整乾淨,有些過長了

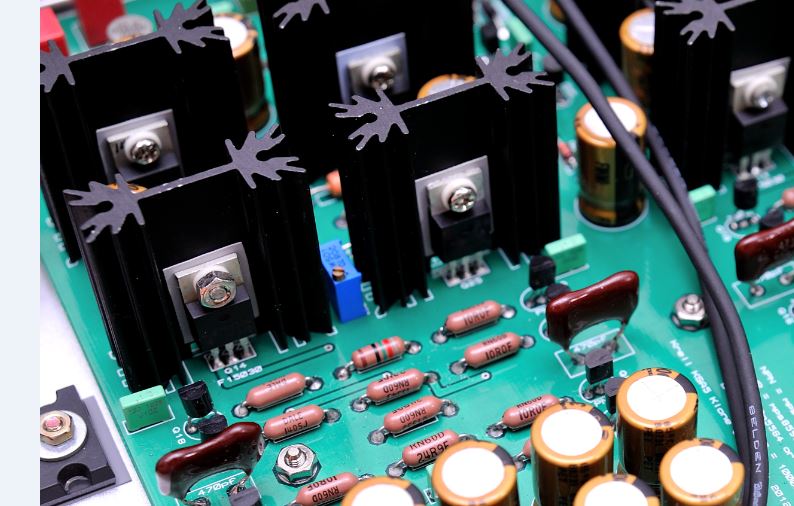

另外是輸出MOS晶體,目測看起來您應該是直接讓晶體的TAB直接跟散熱片鎖一起,沒有用矽膠絕緣墊、螺絲也沒有用絕緣墊片讓晶體跟散熱器有電路上的隔離。雖然 M3 PCB上面上面的散熱片固定孔是已經沒有跟任何實體的電路有接觸,但往往不少電路是會把散熱片固定孔跟地是有連接的,同時絕大部分的晶體的金屬TAB是有跟其中一腳等效導通的,養成良好習慣做好絕緣以及選擇適當的固定螺絲長度是很重要的。找了一下以前自己的裝機給你參考



最後更重要的,AMB 的安裝指示有提到,沒有使用BASS BOOST的時候,要將 S66R S66L 兩個地方安裝跳線把BASS回授線路bypass,照片中您似乎是忘記安裝了,記得要安裝。至於使用的跳線你可以使用你用的 47LABS 線材來跳,聲音應該會不錯

目前觀察到可能可以檢修的地方大概就這些

wu840528 wrote:
感謝shadowsfall...(恕刪)

藍色的6顆SVR(BIAS,BIASOP)是否有照官網的方式調整?
看到你用的是側轉的SVR應該很難調,可以改用上轉的SVR
首先站在一大片鏡子前,然後雙腳呈現半蹲狀態。之後兩手向前伸直,五指並齊,身體些微向前傾。最後把伸直的雙手向內移動....
wu840528 wrote:
感謝shadowsfall...(恕刪)


照片顏色沒錯的話,電阻幾乎都裝錯了

R1是100K,你裝成1M
R2、R3、R6是1K,你裝成100R
R4是10K,你裝成1K
R5、R8是100R,你裝成1K
BIAS是要5K SVR,你裝成1K
BIASOP是要1K SVR你裝5K
S66要短路

晶體及FET的話照片看不到無法確定

如果你有用耳機去插的話可能那隻耳機已經傷到了
插上耳機之前"一定"要先量一下輸出端的直流電壓,M3來說超過10mV就是不太正常的情況
輸出直流過大的話是會燒耳機的...

me5888 wrote:
你的電源輸入沒問題嗎?一般是使用120v-0v輸入,15v-0v輸出。

變壓器把2組次極串連得到30V AC,整流後的話是約42V DC


變壓器可以選用次級是AC 12Vx2的串聯或者AC 24V的,這樣子壓差比較小穩壓的輸出晶體溫度會低一些
不過零件裝錯的問題比較大
如果是UCC的板子,怎麼不直接問他,變壓器用雙15v串成30v來用,不好,有人建議是25V 5A。
