F.SPB wrote:
這張圖的錫好像多了些...(恕刪)
我的努力就這樣了XD
後來有灌熱熔膠補強

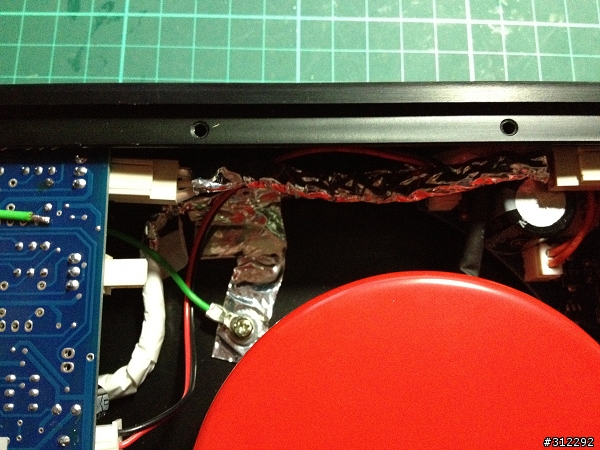

訊號線包鋁箔接地，聽起來沒甚麼差別
同場加映，之前亂搞的comy耳擴+5532buffer，沒想到拿來接DT990還推的挺不錯的
1.修改DAC板濾波電容&輸出部分的電容
2.修改耳擴板的濾波電容&耦合電容
3.修改耳擴輸出交聯電容(待改)
原本的容值是3300uf 25V，改成3300uf 50V ELNA SILMIC II，只是沒想到體積變這麼巨大....只好牽引線硬上
DAC板的電容原本打算用ELNA的但是高度已經頂天，裝不進去只好換普通的NCC電容

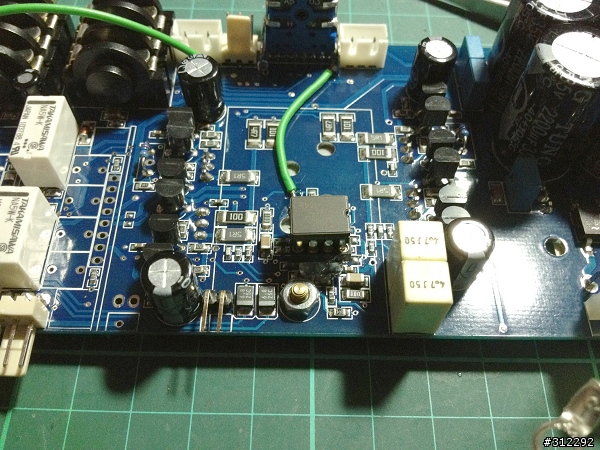

耦合電容後並0.1uf 100V WIMA電容，左邊濾波的部分原廠線路已經有並接0.33uf 50V的電容所以就不並了,而且感覺加了反而會很怪
耦合(左)跟濾波電容(右)都換ELNA的，左邊的跟DAC板用的容值一樣這邊也已經頂天
接下來就等run in以後的聽感...之後加上UCC的輸出交聯電容希望可以更上一步
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」
