Chord Hugo聽感搭配暨技術資訊分享（更新TT初步聽感） (第140頁)

Gadgetman

Gadgetman
個人積分：1分
文章編號：56678919

1分

1391樓

2015-07-18 8:57

lovelyleica wrote:
其實靠著Hugo這...(恕刪)

說得好！

m909922

m909922
個人積分：78分
文章編號：56680632

78分

1392樓

2015-07-18 12:17

Gadgetman wrote:
說得好！

之前參照j大的改裝，目前有个改装想法，想把g大那遥控器的改装，再整合進外接電容盒里。

我在想原來電路部份是兩路4條，在加上搖控模組因該是總共8條線吧，因該可用雷莫的1B呎吋的連接器來做。但如果想連那顯示組，我就不知到怎麼改了，不知到這有懂的人能夠指導一下嗎？

Gadgetman

Gadgetman
個人積分：1分
文章編號：56682537

1分

1393樓

2015-07-18 16:16

m909922 wrote:
之前參照j大的改裝...(恕刪)

如果只要顯示音量數值的話8條線就夠了，顯示的部分是由MCU控制，無需從Hugo拉線。可是，要多出顯示模組必須選用內存容量更大以及更多腳位的MCU，這也意味著更加耗電，Hugo可能無法提供足夠的電流，必須提供外部電源給所有的外加電路。如此一來，這個外加的電池盒就會比Hugo大上許多，也就失去可攜性了。

反過來說，如果不在乎可攜性那麼可以將Hugo板子拆下來，找一個大一點的外殼，就可以做到類似Hugo TT了。

ulimie

ulimie
個人積分：1849分
文章編號：56683039

1849分

1394樓

2015-07-18 17:14

Gadgetman wrote:
如果不在乎可攜性那麼可以將Hugo板子拆下來，找一個大一點的外殼，就可以做到類似Hugo TT了。

好主意。
畢竟，外殼就只是外殼而已。如果不在意外觀，只要求實際效果的話，這樣無論在哪方面就更有空間了。
也許以後叫他出售裸板，應該會更便宜，價廉更可多銷.....(想像)

m909922

m909922
個人積分：78分
文章編號：56685743

78分

1395樓

2015-07-18 22:28

Gadgetman wrote:
如果只要顯示音量數值...(恕刪)

往外拉線的目的，就是想保留hugo的便攜性，外接電容電池盒是已經做好，現在走的是4條電源線，是還有些空間，大小約3.5硬碟外接盒，內裝了6顆超級電容與4顆18650電池。

所以想拉到外部與外接盒一起。

Gadgetman

Gadgetman
個人積分：1分
文章編號：56686318

1分

1396樓

2015-07-18 23:16

m909922 wrote:
往外拉線的目的，就...(恕刪)

要保有可攜帶性一樣可以將紅外線控制板裝在外接電池盒，如您之前所敘述只要將控制線以及電源拉出來就可以。如果找得到9隻腳的連接器的話還可以用多出來的一隻腳控制Hugo的輸入選擇按鈕，開機一樣會記住上次最後的設定，就不用每次按鈕選擇輸入。

m909922

m909922
個人積分：78分
文章編號：56686824

78分

1397樓

2015-07-19 0:02

Gadgetman wrote:
要保有可攜帶性一樣可...(恕刪)

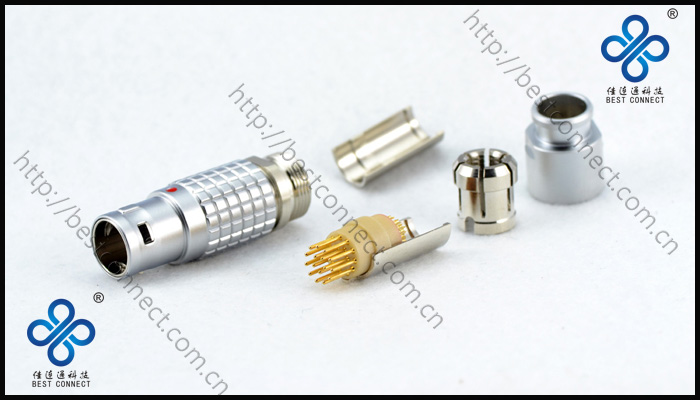

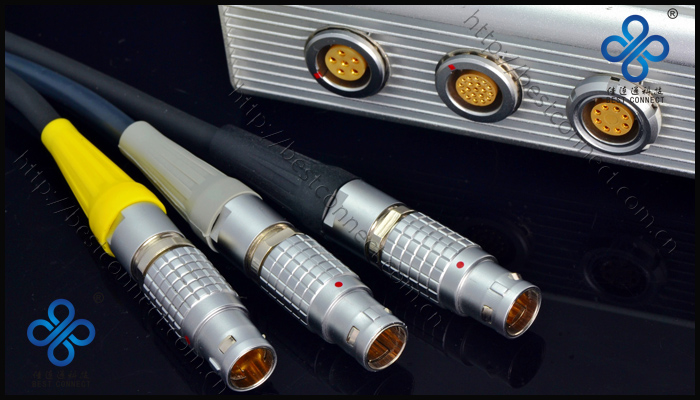

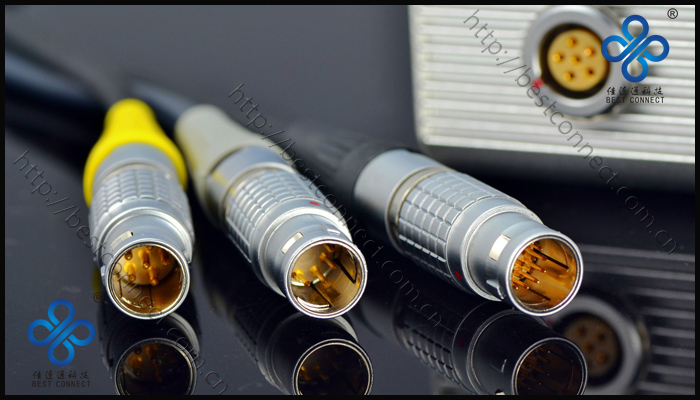

雷莫的1B 這呎吋的連接器孔徑約12mm，有到10多針的。

只是技術上完全是菜鳥，都是照著你們改機，然後模仿，能請G大幫忙嗎

Gadgetman

Gadgetman
個人積分：1分
文章編號：56688508

1分

1398樓

2015-07-19 8:10

m909922 wrote:
雷莫的1B 這呎吋...(恕刪)

那一個接頭真正精細的可怕，一不小心就很容易造成短路，如J49409兄說的會冒煙，嚴重一點可能許多珍貴的零件都會一起報銷，還是找專業人士比較妥當。光華商場4樓有一些音響專賣店，可以問問看他們，找那種外面有擺烙鐵的，他們的焊接技術真是令人讚嘆！

ar3a

ar3a
個人積分：1670分
文章編號：56690080

1670分

1399樓

2015-07-19 11:37

Gadgetman wrote:
他們的焊接技術真是令人讚嘆！...(恕刪)

記得以前看音響雜誌時特別友介紹到一家hi-end廠商

電路板堅持人工銲接, 而且每個銲點都銲的平圓無汙點且大小一致, 完全沒有凸角或焦黑

現在很久沒看到這樣堅持的廠家了

相較之下, HUGO TT電路板下的銲點雖不能說爛, 可是相對粗糙許多

未來有個人會需要你

Gadgetman

Gadgetman
個人積分：1分
文章編號：56690399

1分

1400樓

2015-07-19 12:10

ar3a wrote:
相較之下, HUGO TT電路板下的銲點雖不能說爛, 可是相對粗糙許多...(恕刪)

其實這不是Chord的錯，焊點周圍的透明物是一種免洗助焊劑。

早期的助焊劑具有腐蝕性，因此需要以化學藥劑清洗，而這些化學藥劑幾乎都屬有機溶劑，雖然清洗的很徹底，電路板也變得很乾淨，但它是高度致癌物，對環境具有嚴重破壞力，因此在國際上早已被禁用。

現在使用的助焊劑大多沒有腐蝕性，因此不須清洗，雖然在視覺上礙眼了點但卻是不影響環境又免除了焊接人員的致癌危險，考慮到這些優點我們還是將就吧。
