Gadgetman wrote:
Seeteeyou兄，祝您生日快樂！

謝謝！

j49409 wrote:
克隆Hugo TT...(恕刪)

若果大家覺得 Hydra-Z 的價錢較高而不想冒險的話，剛才看見一位 Hugo 用家提到另一質素不錯的 USB DDC：

http://www.head-fi.org/t/736294/gustard-u12-usb-interface-8-core-xmos-chip/1050#post_11487443

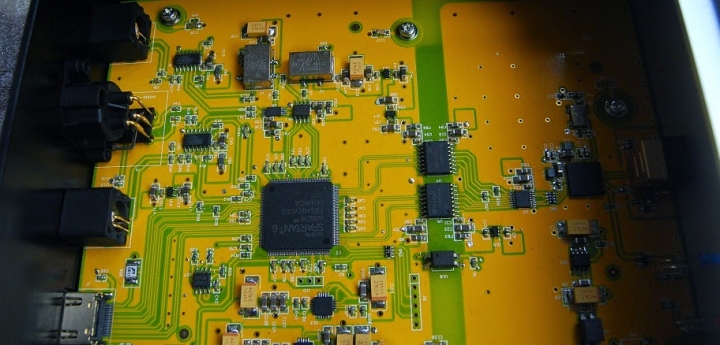

這裡亦看到 Tanly Audio 有丁點兒像 Audiobyte 的影子，兩者同樣是靠 SPARTAN-6 的 FPGA 運算，當然編程方面的分別就無從稽考了：

http://tanly-audio.blogspot.com

『徒步』網上可以找到 2,900 RMB 的售價：

XMOS 异步USB界面 DSD SDIF-3 AES/EBU RCA BNC I2S 输出数字声卡

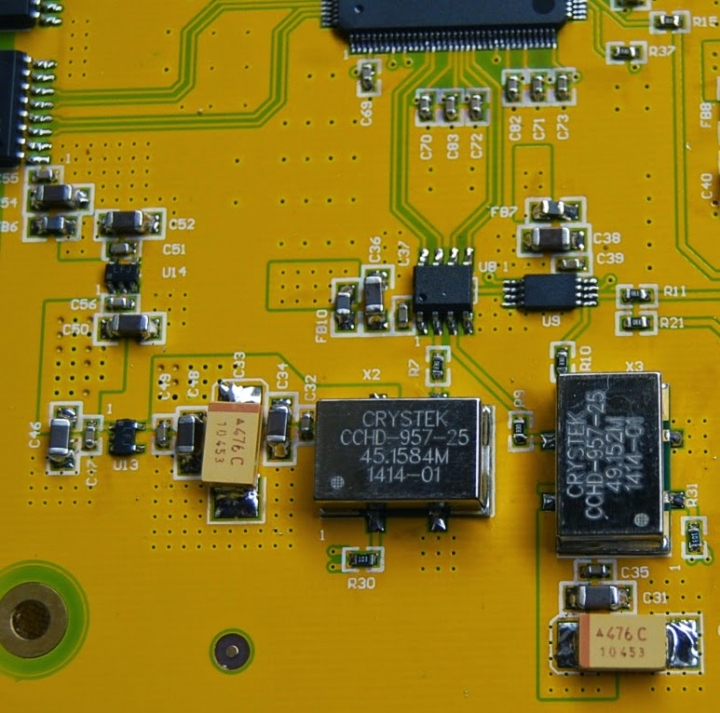

一位 Gustard U12 的用家把 Crystek 的晶振換了 NDK NZ2520SD 後還有提升，那麼 Tanly Audio 的 USB DDC 亦可能同樣受惠吧？

http://www.head-fi.org/t/736294/gustard-u12-usb-interface-8-core-xmos-chip/1035#post_11481864
http://www.head-fi.org/t/736294/gustard-u12-usb-interface-8-core-xmos-chip/1065#post_11492006
http://www.head-fi.org/t/736294/gustard-u12-usb-interface-8-core-xmos-chip/1140#post_11500030
http://www.diyinhk.com/shop/audio-kits/35-ndk-nz2520sd-20ppm-ultra-low-phase-noise-oscillator.html

j49409

j49409
個人積分：56分
文章編號：56004383

56分

1262樓

2015-05-29 5:54

seeteeyou wrote:
這裡亦看到 Tanly Audio 有丁點兒像 Audiobyte 的影子，兩者同樣是靠 SPARTAN-6 的 FPGA 運算，當然編程方面的分別就無從稽考了：

這個也克隆的太厲害了.連網頁介紹文字也照搬

smd零件用手工焊的.只能說內地的人工太便宜了

j49409

j49409
個人積分：56分
文章編號：56011119

56分

1263樓

2015-05-29 14:53

還是分享一下好了.雖然發生的機率很低

我都是用Hugo的同軸數位輸入

難保別的用戶.會像我如此好運也中獎

j49409 wrote:
感謝Gadgetman兄的技術指導

昨天Hugo壞了.抓不到(RCA)同軸數位輸入的spdif訊號(Hugo的44.1K紅燈不亮)

Hugo沒數位接收晶片.同軸數位輸入經過1顆0.1u電容

再到1顆8腳IC(DK637 SN65LVDS9637D SOP8).差動轉COMS
(不是很懂.請Gadgetman兄解說一下)

直接就到Spartan 6 FPGA（可程式化邏輯陣列晶片）解碼

量0.1u電容(數位輸入交連)是好的.懷疑是8腳IC有問題.想去買來換(找劉師傅修要等2-3禮拜)

後來發現0.1u電容接到8腳IC的那隻腳冷焊.使用了1年多後.變的有時會接觸不良

再加焊一下.上機後就可以正常工作了

8腳IC DK637 SN65LVDS9637D SOP8....上排最左腳冷焊

紅框位置.....8腳IC DK637 SN65LVDS9637D SOP8

昨早Hugo開機沒多久.Hugo的44.1K紅燈又不亮了

猜測是0.1u電容(數位輸入交連)0603/1608（1.6*0.8MM）壞了

忐瑟不安的小心移除.換上1顆....開機後....又讓我矇到了....正常工作了

靜態時電錶棒交換測量0.1u電容.都可以正常充放電.送電過一會就不正常了

這顆電容不會一下就壞.先期會偶爾罷工一兩秒沒音樂.此時Hugo的44.1K紅燈不亮

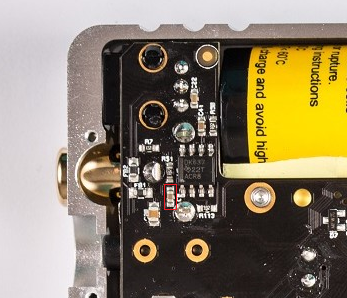

紅框是0.1u電容(數位輸入交連)0603/1608（1.6*0.8MM）
實體像芝麻般的大小.非常不好施工焊接

seeteeyou

seeteeyou
個人積分：40分
文章編號：56012467

40分

1264樓

2015-05-29 16:25

j49409 wrote:
這個也克隆的太厲害...(恕刪)

基本上就是依樣畫葫蘆吧？

http://www.rendu.sonore.us/Sonore_Audiobyte_USB_Drivers.zip
http://www.rendu.sonore.us/Sonore-USB-1000a.png
http://www.rendu.sonore.us/Sonore-USB.png
http://www.rendu.sonore.us/USB.html

畢竟那個 Sonore Audiobyte - USB to i2s interface 就只要 249 鎂：

http://www.mobile01.com/topicdetail.php?f=180&t=3814233&p=107#55310501
http://www.audiocircle.com/index.php?topic=127689.0

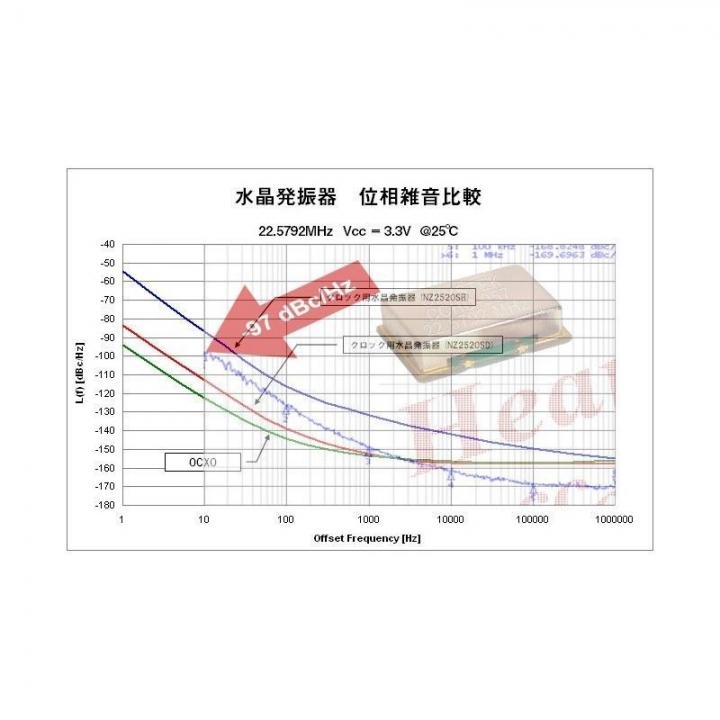

除了便宜又大碗的 NDK，還可以用 OCXO 的晶振取代 Crystek：

http://www.diyaudio.com/forums/vendors-bazaar/258789-pulsar-clock-ultra-low-noise-ocxo-4.html

原來小米手機也可以換晶振：

https://www.facebook.com/groups/headfi.org/permalink/10153436550039736/

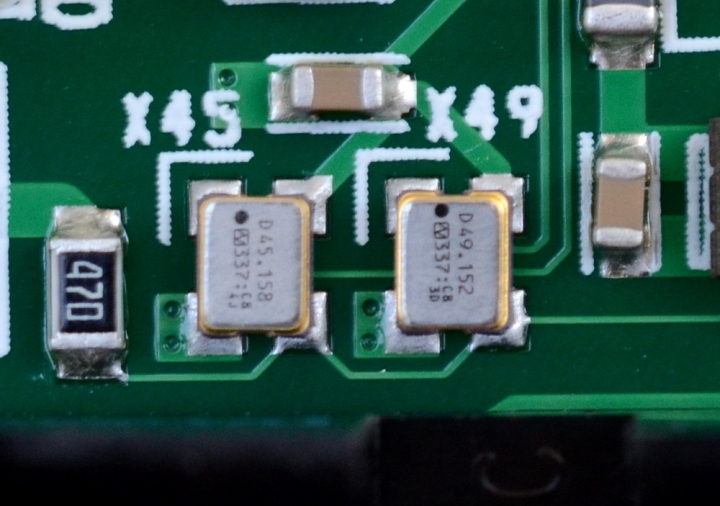

實在是很細小：

NZ2520SD 3.3V 20ppm 49.152MHz (size 2.5mmx2mm)
NZ2520SD 3.3V 20ppm 45.1584MHz (size 2.5mmx2mm)
NZ2520SD 3.3V 20ppm 24.576MHz (size 2.5mmx2mm)
NZ2520SD 3.3V 20ppm 22.5792MHz (size 2.5mmx2mm)

韶軒

韶軒
個人積分：11分
文章編號：56029882

11分

1265樓

2015-05-31 0:07

今天下午去帶著HUGO去惡堡朝聖，本來是想幫現有的主動喇叭配條線頂著用，結果意外的聽了AE 101 和 AE1 複刻版。原本是透過HUGO接田老闆的AMP推，心想怎麼不來試試HUGO的實力在哪哩，當下心一橫，直接花錢請老闆製作一對RCA TO 喇叭線，來接AE1 複刻版。

只不過放了一首常聽的Air Supply的Every Woman In The World，我就知道慘了，HUGO 竟然能把AE1推得有模有樣，而且還是一對媒RUN過的線，除了中頻稍微薄了一點，高低頻的表現都算可圈可點，原本老闆還擔心HUGO沒辦法駕馭AE1，最後連老闆都吃驚HUGO有這樣的實力。

二聲道小弟聽得太少，聽感就不多寫了，小弟的HUGO是原裝貨，完全無修無改。

如果不是AE1沒有我喜歡的顏色，說不定當場就會把AE1抱回家。

不求完美、但求無悔

pin69518

pin69518
個人積分：24分
文章編號：56035712

24分

1266樓

2015-05-31 15:15

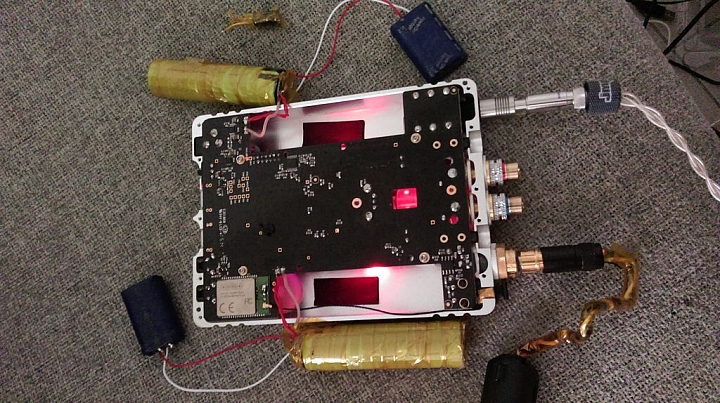

買入4顆電容終於到手了，但空間的問題，只塞的下兩顆，裝上後可正常開機（廢話，要不然就不會有po文了），有種Hugo又升級的錯覺，初聽更寬鬆大器、更節像清楚的聲音，私以為此為Hugo+（可是問題來，這聲音感覺我的電光Bobby耳擴，用來推LCD2好像該升級了？）。
另外，藍芽輸出聲音乾澀的問題有改善一點。

結尾：Hugo的進化結束了嗎？（針對隨身而言，小弟隨身：家用，為7:3）
