Gadgetman wrote:
難道是真的回不去了嗎？
抱歉!有點詞不達意

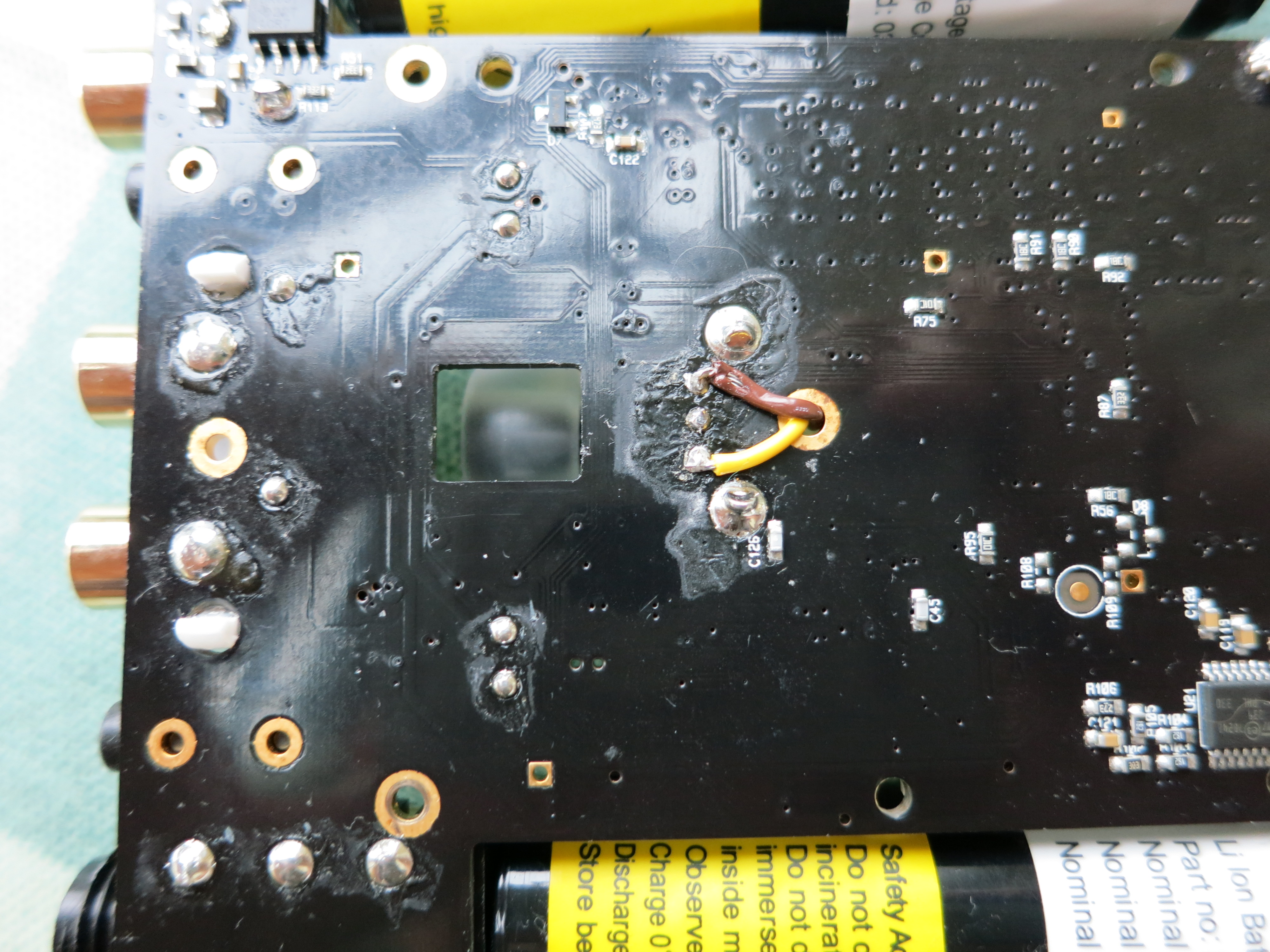

還好低空掠過.這次Hugo掛點又讓我救回來了
不知下次是否還有如此好運
如果真的壞了.再買一台Hugo回來
只要改外接電源盒(電池+超級電容)就好.不要搞太複雜
這個效果.感覺比升級DDC與超發燒USB線還要有感覺
重點是只要幾千元材料 + diy的工

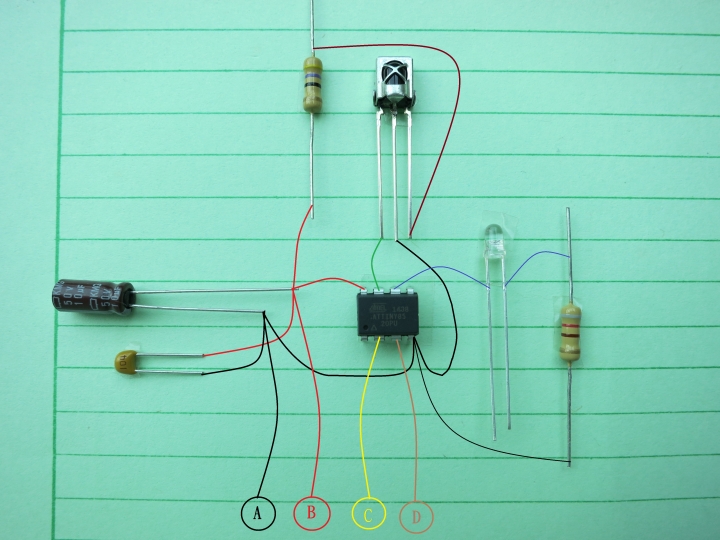

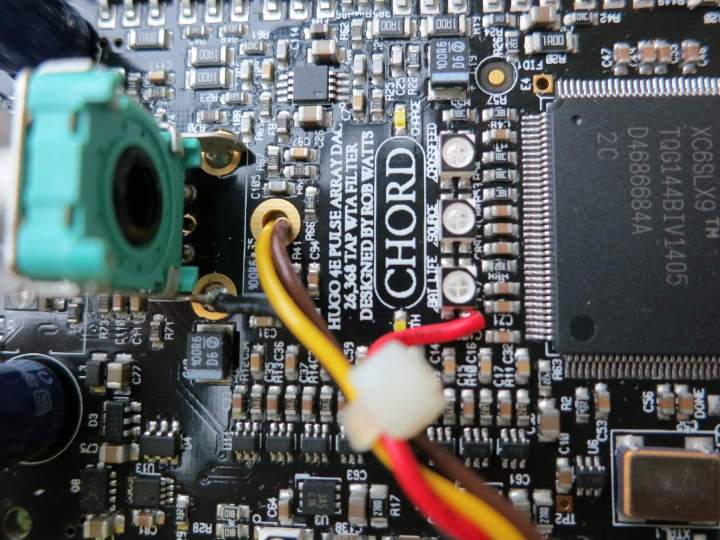

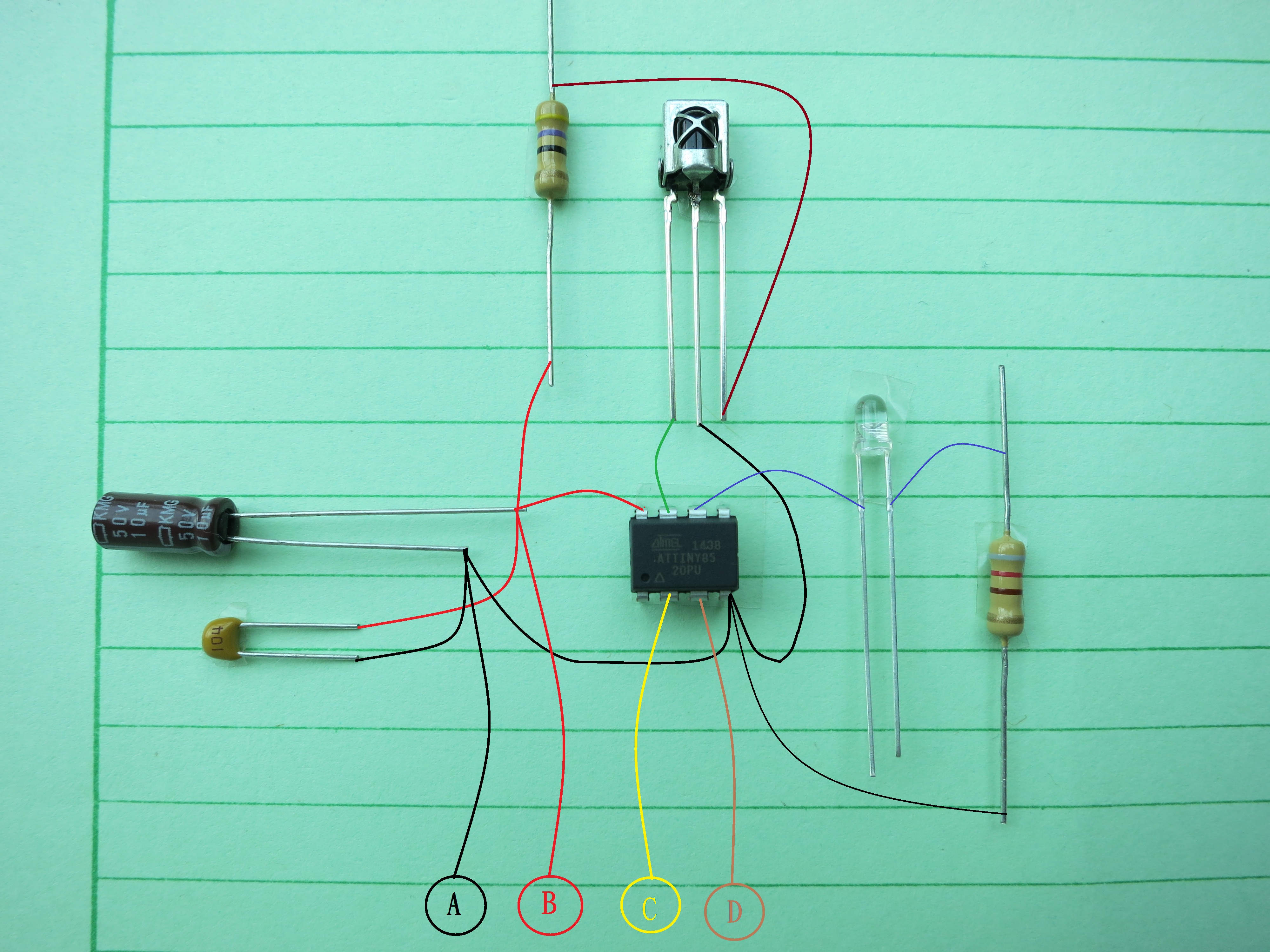

電路圖上的A,B,C,D四條線就是接到Hugo的同樣顏色的線，(A)是黑色的地線接到音量旋鈕的金屬片上，(B)是紅色的+3.3Ｖ電源線接到Hugo的電池電量指示LED的電源腳上，(C)與(D)分別接到音量旋鈕左右腳上。請依同樣顏色小心銲接，銲完之後請小心再三檢查，沒有問題再打開Hugo電源。
一開始遙控接收模組的LED可能會閃爍，此時請慢慢調整音量旋鈕(左右任何方向皆可)直到LED停止閃爍為止。先不急著使用遙控器操作，將Hugo關機後再開機，如果LED完全沒有閃爍就可以用遙控器操作Hugo的音量了。

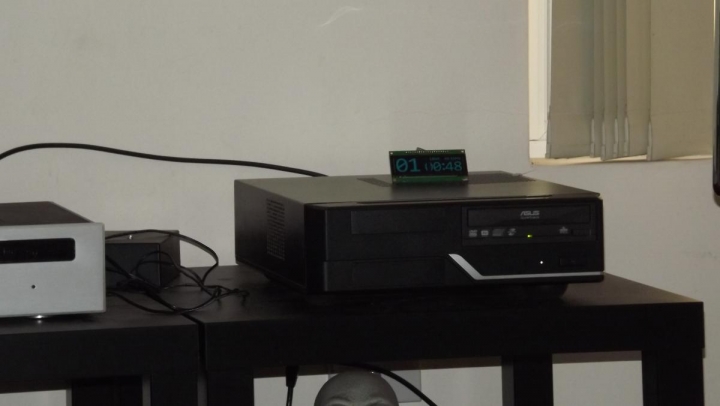

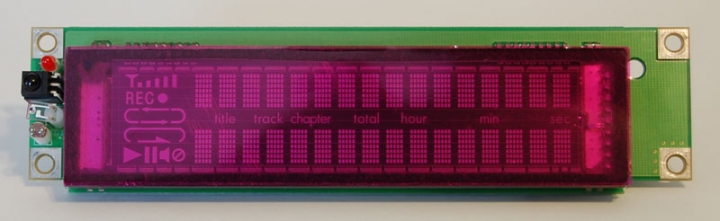

請問這個真空熒光顯示器（VFD）是否能夠配合 Arduino 顯示音量和輸入呢？
http://youtu.be/IMyuNUeZQBk
http://forum.arduino.cc/index.php?topic=56534.0
http://hackaday.com/2011/03/29/how-a-hp-vfd-module-was-reverse-engineered/
現時 eBay 上的價格是 18 鎂加國際運費，還有講價的空間：
5773700074 Display Board (VFD) - (DEC)
5187-8314 Display Board (VFD) - (DEC)

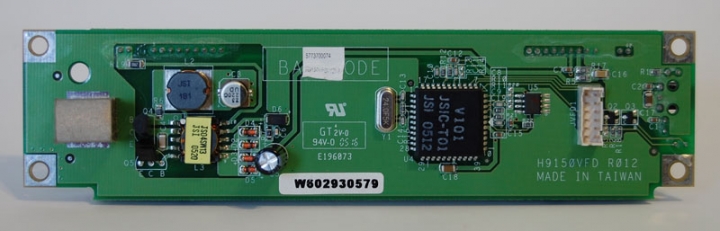

HP H9150VFD
HP 2545 PL366AA / PN065AAR Digital Entertainment Center Display Board
一些 Android 手機／平板／手錶型號已內建 IR blaster：
http://en.wikipedia.org/wiki/Infrared_blaster
宏達電和三星 ZappIR 萬能電視遙控器
https://play.google.com/store/apps/details?id=remote.zappir.free
IR blaster
https://play.google.com/store/apps/details?id=com.mhill.irblaster
也許 Apple 遙控器也省下來了，畢竟我已經用 Apple 遙控器來控制 SDTrans384。
還要花點時間消化這些東西：
http://forum.arduino.cc/index.php?topic=181483.0
http://blog.tkjelectronics.dk/2012/03/attinyremote/
https://github.com/TKJElectronics/ATtinyRemote
https://github.com/adafruit/IR-Commander
這一位頑皮的男生把時裝店的電視關掉後就逃之夭夭了，哈哈：
http://learn.adafruit.com/tv-b-gone-kit
http://www.adafruit.com/category/20
HP DELL MCE Remote PC TV Set-Top Box IR Emitter Blaster 3.5mm Logitech RF Extend
遥控器红外转发红外发射3.5MM毫米IR插头口MCE原装雷管线 3米雷管
遥控器红外转发红外发射3.5MM毫米IR插头口MCE原装雷管线 延长线
seeteeyou wrote:
好像是有點兒貪心，...(恕刪)
除了顯示音量與輸入之外也還可以顯示Crossfeed，但是用VFD唯一的好處是具有復古風，其他的除了比較耗電，會發熱之外還要用掉MCU比較多的控制腳，不如用這個OLED液晶模組，不但省電不發熱還只要二隻控制腳外加電源以及地線就可以了，另一優點是它還更便宜一些。
要使用IR Blaster當然也可以，只要改一下遙控器的控製碼再重新編譯程式就可以了。

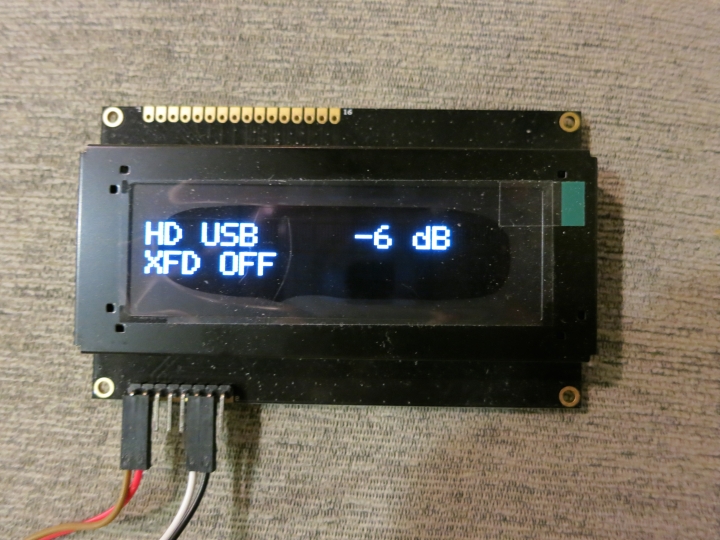

之前提到了簡易版的紅外線遙控模組就當然有豪華版的遙控模組了，附上照片看看以OLED液晶模組顯示的可能情形。
Gadgetman wrote:昨天的我正好歲數+1，想不到今天就願望達成了。
除了顯示音量與輸入...(恕刪)

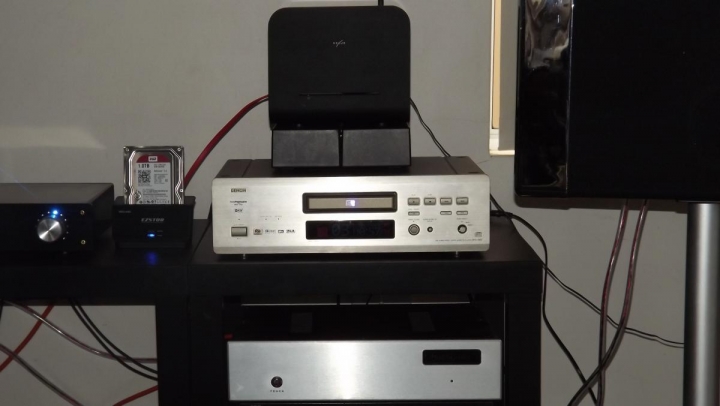

說起復古風，Audiobyte（就是 Hydra-Z 的生產商）亦有推出這個挺有趣的玩意：
http://www.stereo.net.au/forums/index.php?/topic/60688-interesting-basis-for-a-cd-hi-res-transport/
先找一台掛點了但外觀好的 CD／DVD／BD 機，然後就可以把那好康變成一體機的外殼，內裡的空間該足夠容納 Hugo／SATA to I2S 板子／Pioneer BDR-S09J-X／線性電源：
http://www.stereo.net.au/forums/index.php?/topic/66633-sata-i2s-transport-finished/

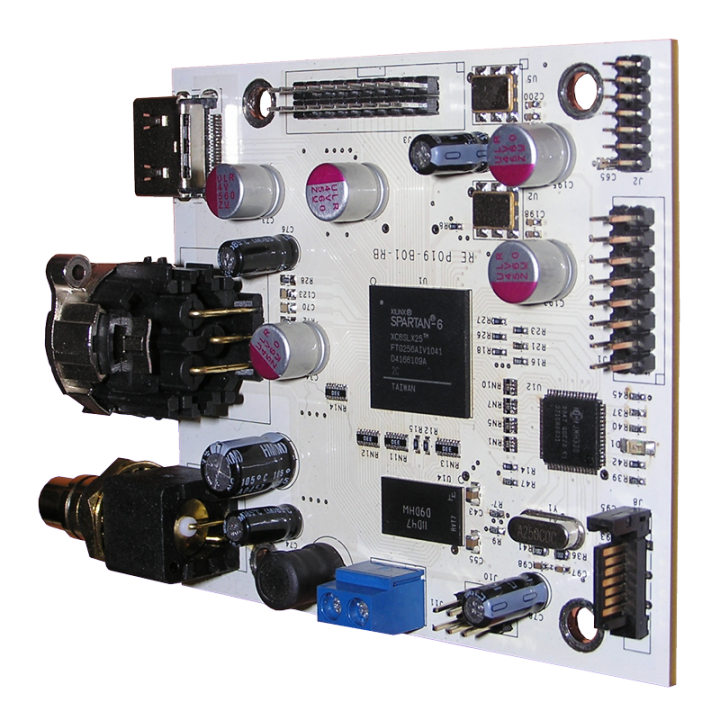

SATA to I2S 板子的價格是數百歐羅，好處是除了能夠播放一般音樂 CD 以外，還可以把最高 384kHz 的 WAV 檔案燒錄到 DVD-R。
另外那三顆晶振也可以自行更換，因此跟 Yellowtec PUC2 同樣具備提升的潛質：
22.579200 MHz
24.576000 MHz
25.000000 MHz（SATA）
https://www.facebook.com/pages/Musicaltech/413968768643566
http://musicaltech.com/wp-content/uploads/2012/04/SATA1.png
http://musicaltech.com/wp-content/uploads/2012/04/SATA2.png
http://musicaltech.com/wp-content/uploads/2012/05/Sata-Diagram.pdf
就做了個簡易版給Hydra Z用......Hydra Z + 24顆超級電容
感覺效果一樣不錯
PowerStor PHB 5v5.0f 5F法拉电容....先用Mundorf 1.0mm純銀含金單蕊線.12顆併聯成一組
兩組12顆超級電容再串聯成 10V/30F 超級電容組
超級電容組的負極(-)串一個搖頭開關.可以手動切掉超級電容組
Hydra Z 不用時.手動切掉超級電容組.讓它保持電壓.不致於一下電就放空
不會開機時會有大電流.對空的超級電容組充電
開始聽音樂時.再手動接上超級電容組.對 Hydra Z 供電
供電是用KECES DC-116 5V/3A(具有輸出限流保護的功能)
http://www.keces.com.tw/2_product/P1205001/P1205001.htm
線路核心以德州儀器（Ti）的穩壓控制專用晶片為主，搭配在音響後級擴大機中很常見的東芝
大功率電晶體增流，就能得到很好的穩壓效果，兼顧低電源內阻，及具有輸出限流保護的功能
為了安全起見.先用電源供應器限流3A.對空的超級電容組充電
接上電流超過3A.....35秒後電流錶由3A往下掉.....90秒後超級電容組電壓達到5V
KECES DC-116 只需承受35秒大於3A的限流輸出.原則上沒有問題
對於筆電USB對Hydra Z 供電.一般筆電有USB Port是有限流(500ma)保護的
http://blog.xuite.net/componentbeggar/twblog/123427882-%E5%BC%84%E5%B7%A7%E6%88%90%E6%8B%99%EF%BC%8C%E4%BC%BC%E6%98%AF%E8%80%8C%E9%9D%9E
不過還是建議.對空的超級電容組充電.還是用KECES DC-116
搖頭開關3組先併聯.讓接點電流為15A(5Ax3)
超級電容組的接線是用Duelund 2.0 純銀箔線
最後要稱讚 Hydra Z .電路板上小地方都有做到
我不用再動手改東改西.內部有空間.可裝超級電容組
使用的材料如下(請複製材料的文字.網路搜尋就找的到):
1. 原装PowerStor PHB 5v5.0f 5F法拉电容
2. Mundorf 1.0mm純銀含金單蕊線
3. Duelund 2.0 純銀箔線

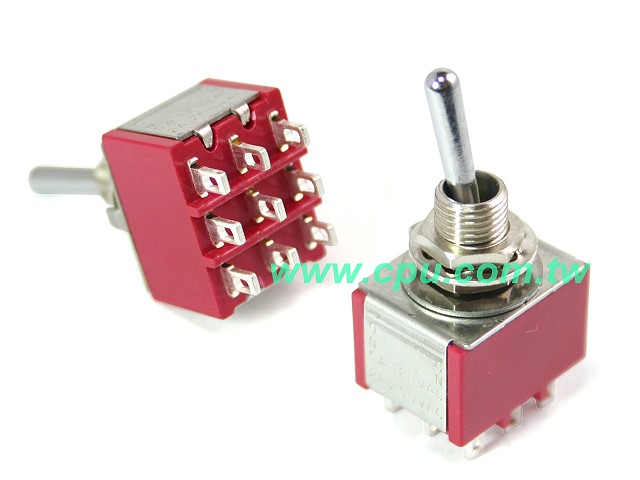

4. 9P2段 焊接式 3PDT 小搖頭開關
9P2段 焊接式 3PDT 小搖頭開關

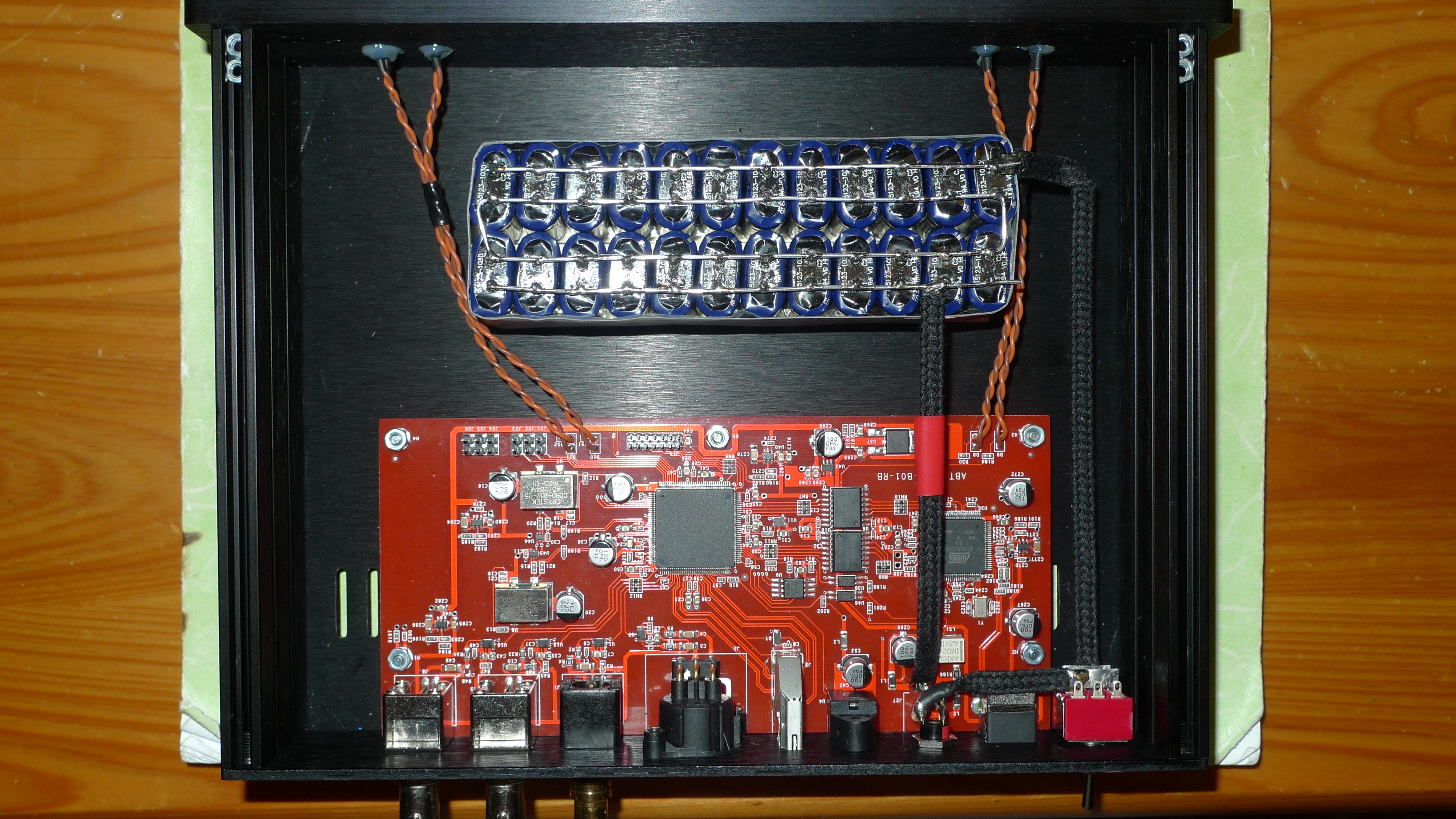

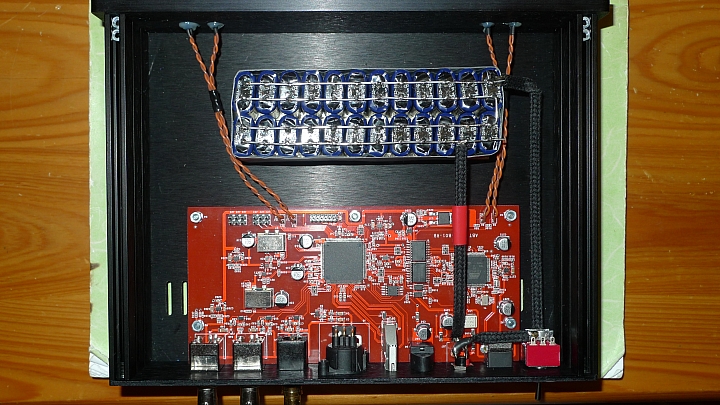

上蓋版內有貼2層黑色泡棉膠條壓24顆超級電容.超級電容下面用無痕膠條固定在機箱底板

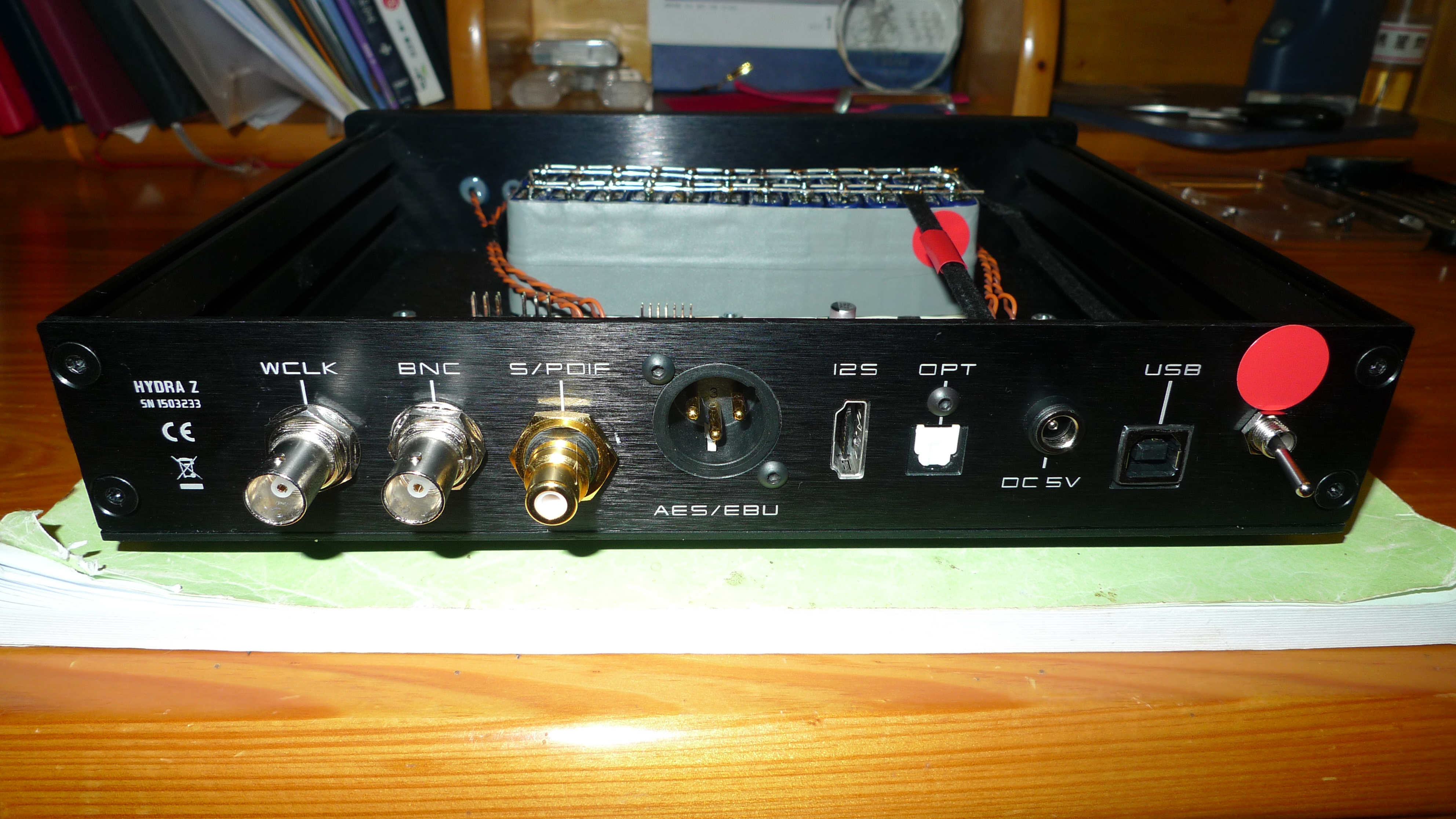

背板最右邊.有鑽孔裝搖頭開關
