Gadgetman wrote:
拍了一段影片，讓大...(恕刪)
Gadgetman真是太強了，早知道可以把Hugo改成這樣，我就不用換掉他了～ 看來J49409+Gadgetman可以合出一台HUGO JG啦！搞不好表現比TT還棒唷！
主要零件如下:
1. MCU - ATtiny85-20PU 或 ATtiny85-20SU x1
2. 紅外線接收器 - vs1838b 38KHz x1
3. 高亮度LED 3mm, 任何顏色均可 x1
4. 10uF SMD陶瓷積層電容或電解電容 x1
5. 0.1uF SMD陶瓷積層電容或類似 x1
6. 47歐姆電阻 x1
7. 820歐姆電阻 x1
8. 單層電路板分切約1.5公分見方 x1，若用ATtiny85-20SU則需要SO8轉DIP8的轉接板
9. 電線總長約50公分
10. 單芯鍍銀線少許
11. Apple遙控器 x1
以上所有物品均可在露天購得，電路圖容後附上。
既然 Hugo 專用的遙控模組出現了，近來開始減價促銷的 Android Wear 智慧手錶也值得一提。
手機的版本必須為 Android 4.3 或以上，因此所有 Sony Walkman 亦緣慳一面了，它們只有 4.2（ZX2）和 4.1.1（F880 系列／ZX1）。

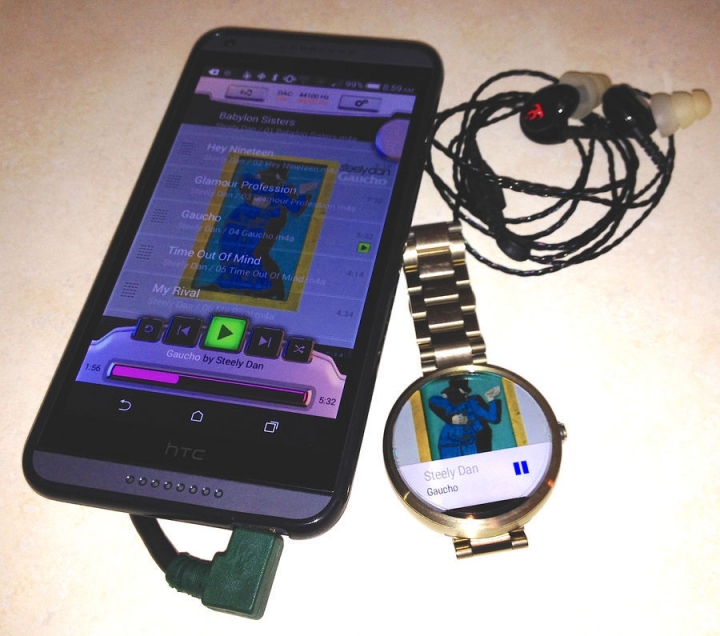

配合 USB Audio Player Pro 的樣子：
http://www.head-fi.org/t/633511/pictures-of-your-portable-rig-part-xvi/15420#post_11279432

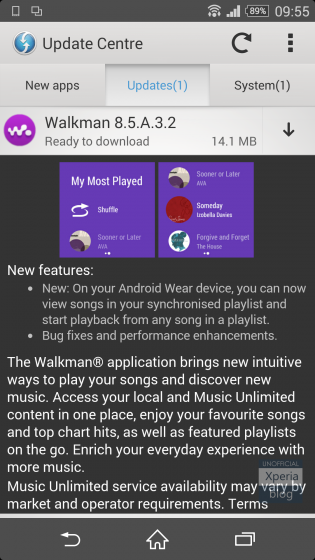

Sony Walkman 更提供播放清單：
http://youtu.be/rlyaoCB9KVk
http://www.xperiablog.net/2015/03/13/walkman-update-8-5-a-3-2-view-songs-in-your-playlist-on-android-wear/
魅族 MX2 沒有 micro SD 插卡，但利用特別的 12 針 micro USB 就能透過醬子的線達到同軸輸出的功能：

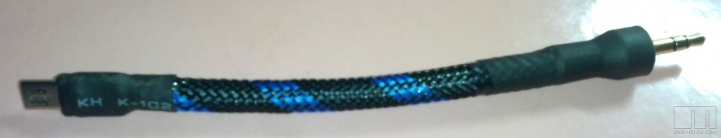

這是唯一具備同軸輸出的 Android 手機（魅族的其他型號已經把 12 針 micro USB 取消了），比脆弱的 micro USB 插座相對安全。
『徒步』網的店家贈送了焊接板，售價是 8 RMB 的說：
2129033-1 MICRO 12P Tyco原裝微型插頭 用於T4及替代MX2原裝插頭
另一邊可以是 Cardas 的 GRCM7 Small RCA male 公插頭，中間的同軸線材就看需要作出選擇：
圖文說明MX2同軸線的製作，獻給音樂愛好者
http://bbs.meizu.cn/thread-5187887-1-1.html
（也許 WBT 的 RCA 母座可以跟 2129033-1 合體？）
(30號晚試聽更新)MX/MX2無底座？自己拆機焊接同軸輸出
http://bbs.meizu.cn/thread-4140961-1-1.html
[PANVI]同軸桌面插件 Panvi Coaxial 放出
http://bbs.meizu.cn/thread-4395308-1-1.html
http://meizufans.eu/forum/thread-panvi-coaxial-english
MX micro12pin usb 尾插定義
http://bbs.meizu.cn/thread-4395858-1-1.html
http://bbsimg.meizu.net/month_1304/20130411_8f4f89fb68f79fa51b9enMw3PmzYGCEI.jpg
http://bbsimg.meizu.net/month_1304/20130411_89cb4d1aa91b4bb9a0112O8byMCFadNn.jpg
現在 16GB 版 MX2 的價格已回落到一千 RMB 以下，二手價就是 500 RMB 左右，但是請務必緊記只有無鎖版本的 Android 4.4 才能配合 Android Wear 手錶：
套餐二為無鎖版本，可以用自己的FLYME賬戶，可以任意刷機升級，此版本和官方版本一樣。可以安卓4.4以上
【04-28】MX2/MX3 Flyme 4.2.8.2穩定版固件
http://tieba.baidu.com/p/3729291648
其他版本
http://www.meizumi.com/flyme/mx2.html
wrote:
關於您做的HUGO電池盒 有些細節想確認一下
是要接到HUGO內部電池的正負極還是電池保護板輸出到主機的正負極?
內部電池到超級電容到外部電池全部都是正極並正極 負並負?
還有就是HUGO在充電時電池盒裡的電池也會跟著充電囉?
外接的HUGO電池盒.接電池保護板輸出到主機的正負極(紅黑兩條線)
沒錯.HUGO在充電時電池盒裡的電池也會跟著充電
HUGO電池盒的18650電池.要在另外的18650充電器先充飽電
18650電池裝上電池盒要小心.併上空的6顆超級電容.瞬間電流很大.會有火花
所以原廠安全考量.一邊只上1顆超級電容
HUGO內部電池有電池保護板.外接的HUGO電池盒如沒有先充飽電
電池盒與HUGO併聯接通時.如果電流過大.流向電池盒.電池保護板可能會跳開
要記得電池盒也是左右聲道獨立分開了.不要接在一起
昨天Hugo壞了.抓不到(RCA)同軸數位輸入的spdif訊號(Hugo的44.1K紅燈不亮)
Hugo沒數位接收晶片.同軸數位輸入經過1顆0.1u電容
再到1顆8腳IC(DK637 SN65LVDS9637D SOP8).差動轉COMS
(不是很懂.請Gadgetman兄解說一下)
直接就到Spartan 6 FPGA（可程式化邏輯陣列晶片）解碼
量0.1u電容(數位輸入交連)是好的.懷疑是8腳IC有問題.想去買來換(找劉師傅修要等2-3禮拜)
後來發現0.1u電容接到8腳IC的那隻腳冷焊.使用了1年多後.變的有時會接觸不良
再加焊一下.上機後就可以正常工作了

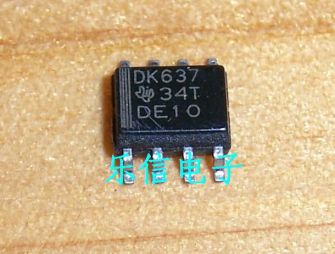

8腳IC DK637 SN65LVDS9637D SOP8....上排最左腳冷焊

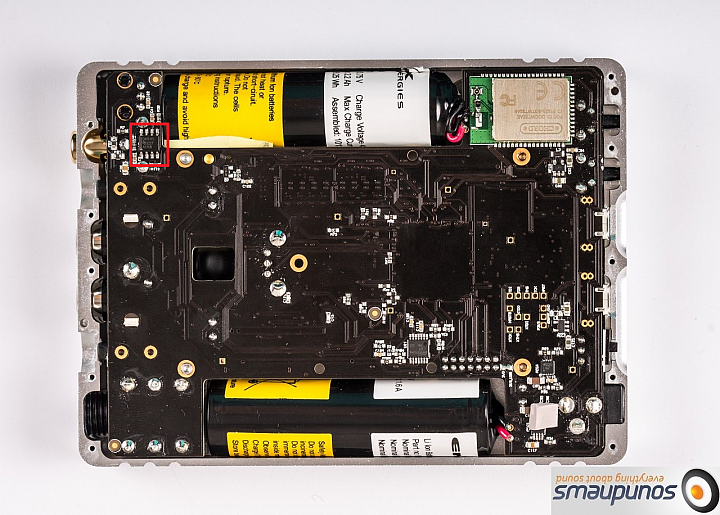

紅框位置.....8腳IC DK637 SN65LVDS9637D SOP8
j49409 wrote:
...DK637 SN65LVDS9637D SOP8).差動轉COMS...(恕刪)
這裡LVDS是Low Voltage Differential Signal的縮寫，Differential Signal簡單的講就是類似音響的平衡訊號；只不過LVDS是用在數位訊號。而SN65LVDS9637是LVDS接收器，它主要用途是將低壓差動平衡訊號轉換為單端數位訊號，也就是輸入有二條訊號A與B，當A的電壓高於B時(相差100mV以上)輸出為高電位或3.3V；而當A的電壓小於B時輸出為低電位或0V。輸入端的電壓位準與輸出電壓的位準並不相同。
通常來說SPDIF是屬於單端訊號，但它的電壓只有0.5V~1V。而Chord選用的Sparkan 6 FPGA的接腳需要3.3V的電位，因此不能將SPDIF直接輸入到FPGA，必須經由訊號位準轉換IC。在一般的DDC或CD player內部也會用到，但用的是較為低速的IC。考慮到要能接受384Kbps的數位音訊故而Chord採用了這棵可以傳輸高達150Mbps的IC。
但SPDIF是單端訊號，而SN65LVDS9637需要差動輸入，那要怎麼用呢?很簡單，只要將SPDIF經由一顆小電容接到SN65LVDS9637的A腳，然後將B腳接地就可以了。這是因為原本SPDIF的訊號是以地線為基準，也就是說所有的SPDIF訊號電位都大於或等於0V，這種情形稱之為具有直流偏準或DC offset。但經過電容就把原來存在於SPDIF的DC offset給去掉了，變成了一個有正有負的AC訊號。這樣就可以變成對地的差動訊號了。所以當SPDIF為高電位或0.5V時，A對B就有0.25V的壓差；而當SPDIF為低電位或0V時，A對B就有-0.25V的壓差，因此SN65LVDS9637就可以正常工作了。
