Chord Hugo聽感搭配暨技術資訊分享（更新TT初步聽感） (第124頁)

ar3a
個人積分：1670分
文章編號：55914064

1670分

1231樓

2015-05-22 23:02

j49409 wrote:

使用的材料如下(請複製材料的文字.網路搜尋就找的到):

1. 原装PowerStor PHB 5v5.0f 5F法拉电容

2. 黑色鋁機箱 ..小機箱 90mm*38mm*155mm

3. 單面玻璃纖維洞洞板 100mm*160mm

4. 2顆 18650電池盒 ABS外盒+ 彈片接點非彈簧鉚釘

5. 松下NCR18650PF 可連續10A放電

6. 4P微型連接器組(公座+母頭)

7. Mundorf 1.0mm純銀含金單蕊線

8. 18650電池充電器...(恕刪)

個人非常推j大的分享中的這部分

很多人都會分享自己的傑作, 但對資源內容常會諸多保留

像j大這樣詳細列表的分享真的滿少見的

這就真的是對網友很有幫助的分享了

未來有個人會需要你

seeteeyou

seeteeyou
個人積分：40分
文章編號：55915176

40分

1232樓

2015-05-23 0:32

ar3a wrote:
個人非常推j大的分...(恕刪)

實在是非一般的棒，非常感謝 j 大的無私分享。

從前就有把 Hugo『台機化』的夢想，如今就把它命名為 Project Hugo JT 可以嗎？

若要把電池盒和 Hugo 二合為一，並乾脆把 micro USB 插座改為標準大小的，RCA 插座也是指定動作，請問這些賣家的碳纖維材料是否管用呢？

http://fibertech點onfoot點com
首页-碳纤维复合材料制品-徒步网

http://gdwise點onfoot點com
首页-专业碳纤板兼加工服务-徒步网

http://shop107985248點onfoot點com
首页-碳纤维航模店-徒步网

http://tanxianweigongchang點onfoot點com
首页-古迪尔碳纤维工厂店-徒步网

http://wasee點onfoot點com
首页-碳纤维板材定制CNC高精度加工-徒步网

http://wqhpzhc點onfoot點com
首页-WQH碳纤维-徒步网

碳纖維作為外殼的散熱能力該可以吧？

畢竟碳纖維的 3D 打印機售價不菲：

https://markforged.com/product/mark-one-developer-kit/

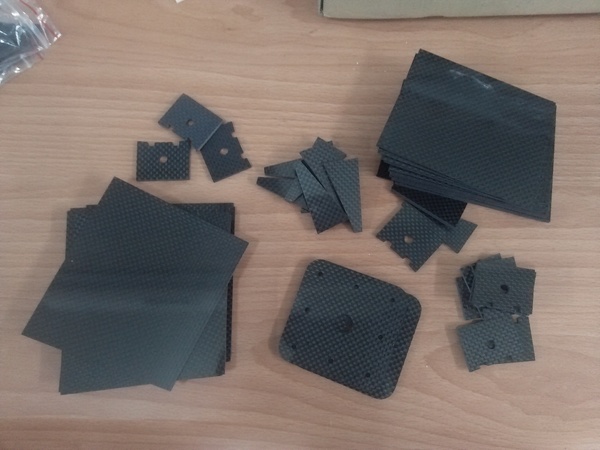

還是拜託他們 CNC 加工雕刻好了：

http://i.imgur.com/c4gfEj3.jpg
http://i.imgur.com/WX1dXr8.jpg
碳纤维板材航模/车模/模型配件CNC加工雕刻碳纤板航模加工雕刻

j49409

j49409
個人積分：56分
文章編號：55916584

56分

1233樓

2015-05-23 7:59

seeteeyou wrote:
若要把電池盒和 Hugo 二合為一，並乾脆把 micro USB 插座改為標準大小的，RCA 插座也是指定動作，請問這些賣家的碳纖維材料是否管用呢？

要開發一個漂亮美觀的全新機殼.非常花時間.成本也很貴

非一體成形的機殼.都會有接縫無法收的漂亮問題

用鋁板結合的加大機箱.還不如直接買 Hugo TT

現在是找不到可靠的師傅來替Hugo施工改裝

已經問了幾個認識的代客裝機師傅

聽到是 smd多層板又那麼小一台.都搖頭

Hugo體積小是優勢.超級電容電池盒要不要接都可以

6顆(2+4)18650電池.外出可以維持10小時工作

應該無需多帶充飽電的18650電池替換

UTST20

UTST20
個人積分：13分
文章編號：55918843

13分

1234樓

2015-05-23 11:52

j49409 wrote:
現在是找不到可靠的師傅來替Hugo施工改裝

已經問了幾個認識的代客裝機師傅

是說沒有師傅願意幫忙改裝外殼還是改造接頭?

在想說等我的HUGO過保請人幫忙改RCA接頭,也想改成接電池盒(對自己焊接技術實在沒信心

)
不知道有沒有師傅願意做

j49409

j49409
個人積分：56分
文章編號：55920355

56分

1235樓

2015-05-23 14:08

UTST20 wrote:
是說沒有師傅願意幫忙改裝外殼還是改造接頭?

之前找的劉師父是專門修理CD隨身聽的

對smd貼片的超微小零件有多年經驗

但是因為他太忙了.排隊待修的機器很多

想另外找別的師父.看是否有意願接Hugo的改裝

我可以跟他說明如何改裝.而由他來施工改裝Hugo

結果沒有人想接Hugo的改裝.怕不小心搞掛Hugo就扯不清了

pin69518

pin69518
個人積分：24分
文章編號：55923096

24分

1236樓

2015-05-23 18:49

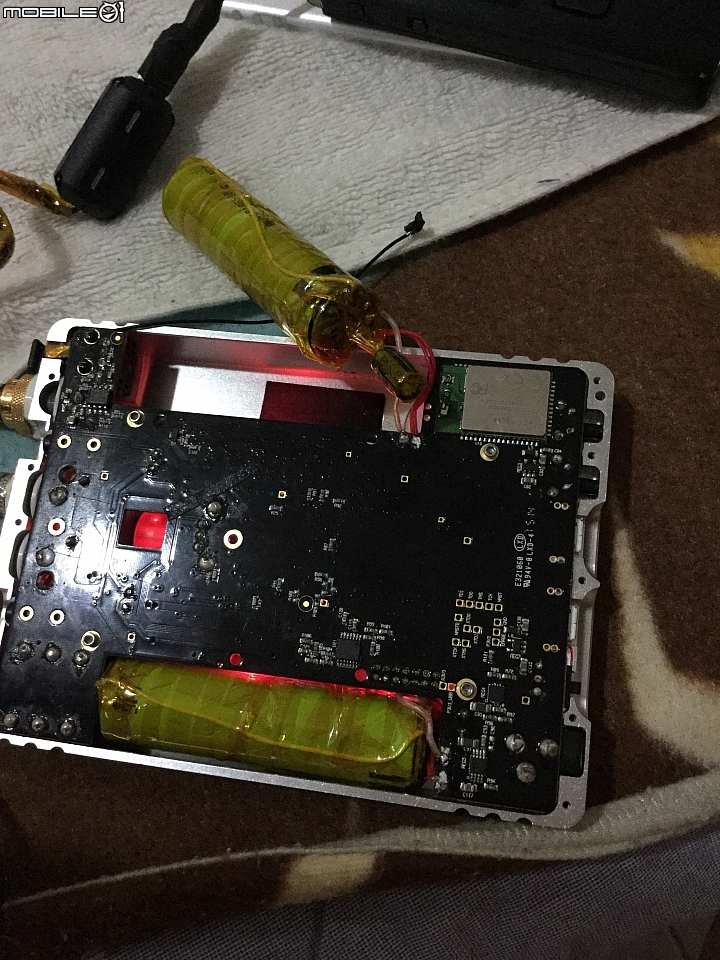

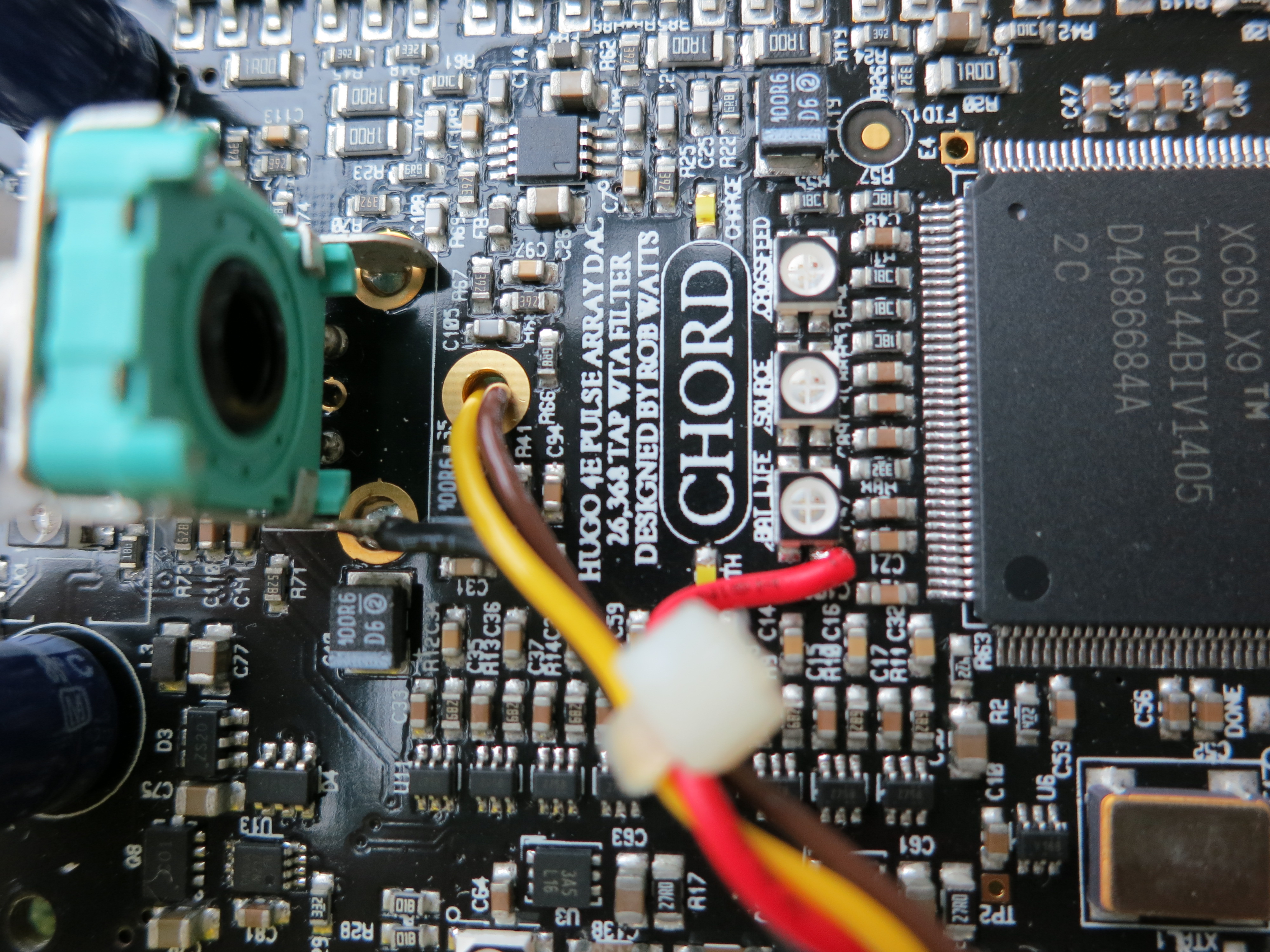

原本想要買2顆TT的電容來改（只是不知道塞不塞的進去），可是來不及買，就先用現有的電容（依娜：10V 330uF)改來試試，兩顆電池各加一顆電容，加在電池電源板的輸入端（基本常識正負極要接對，要不然會有爆米花），不能加在Hugo PCB電池電源的輸入端，因為有保護機制所以會無法開機（很重要*3，要記住，還一度以為燒掉了Q.Q Ps.電路學不好，不知道對不對，後來就沒有試了),小弟的聽感是聲音有變寬鬆一點/空間感（立體？）有好一點/細節有多一點（還在run in），以上為小弟淺見。(照片是已經改完，可正常開機，如照片傷眼，請多包含）

tgbyh7

tgbyh7
個人積分：6分
文章編號：55935597

6分

1237樓

2015-05-24 17:56

seeteeyou wrote:
實在是非一般的棒，...(恕刪)

這個改造好強大，雖然我個人沒那麼喜歡HUGO的聲音，但HUGO的玩法好多，似乎很有可塑性!期待後續分享!

seeteeyou

seeteeyou
個人積分：40分
文章編號：55940639

40分

1238樓

2015-05-25 0:31

tgbyh7 wrote:
這個改造好強大，雖...(恕刪)

今天剛買入二手的 Siltech 耳機線，因此 Project Hugo JT 無限期擱置了，希望在香港這邊找到 HD800 的用家換我的 LCD-X 吧。

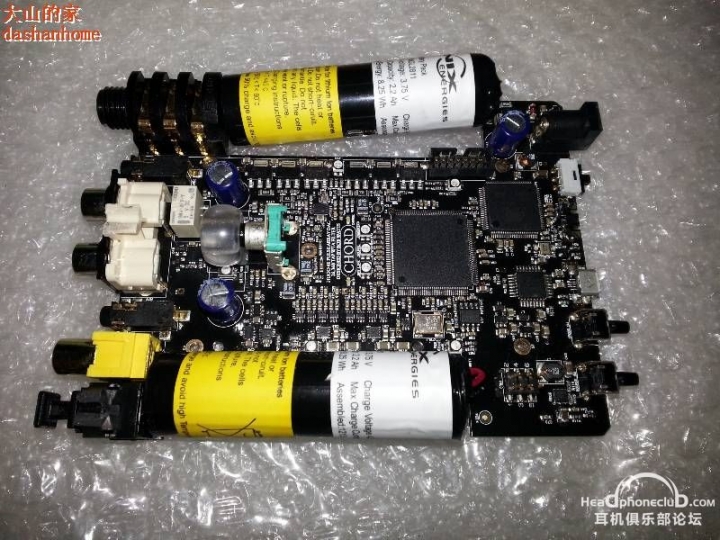

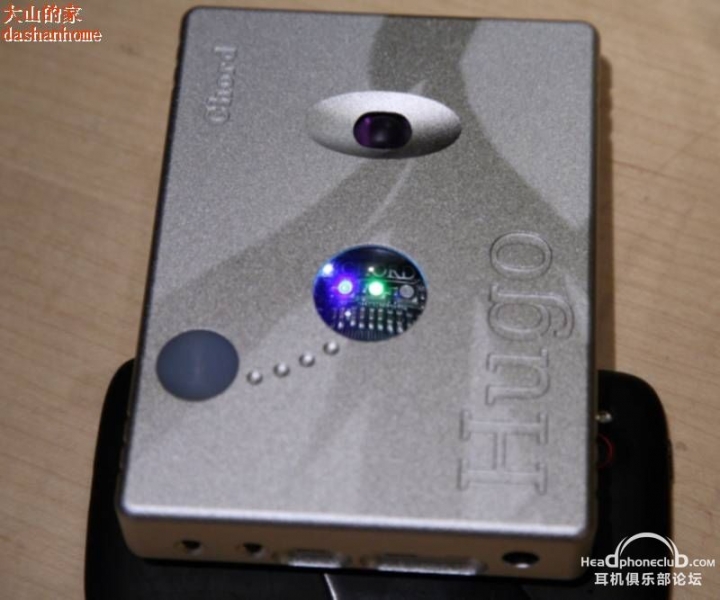

另外找到上海那邊的『徒步』店家，他們該能夠替 Hugo 改裝的說：

维修chord hugo 维修chord 英国和旋解码器/功放
http://www.headphoneclub.com/forum.php?mod=viewthread&tid=276410&page=1#pid3536305

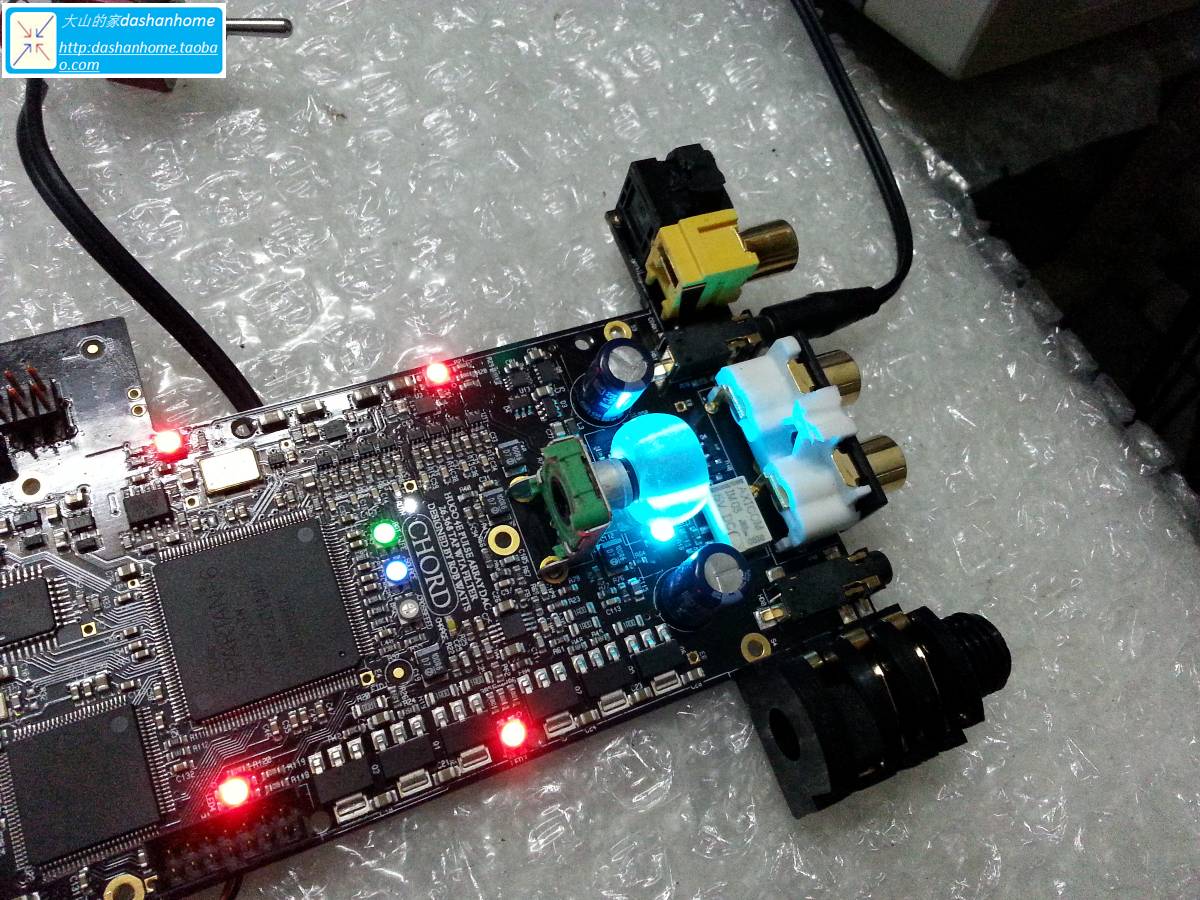

十分神奇的情況，拔掉兩顆鋰電以後也可以只靠 12V 供電，那麼接上頂級線性電源後就非常有趣了？

http://gd1.alicdn.com/imgextra/i1/649756279/TB2gLVAcVXXXXbTXXXXXXXXXXXX-649756279.jpg

Gadgetman

Gadgetman
個人積分：1分
文章編號：55966020

1分

1239樓

2015-05-26 16:44

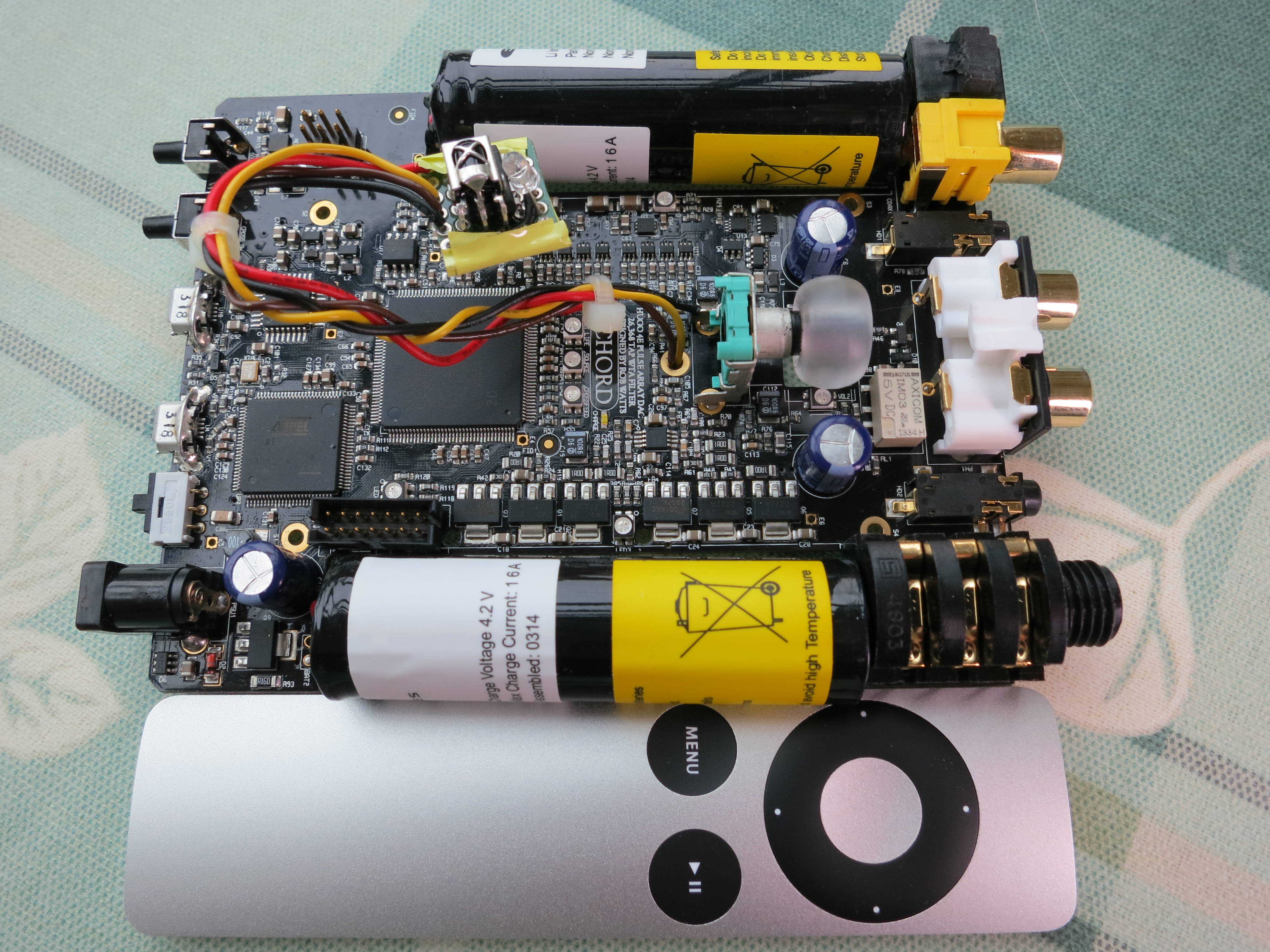

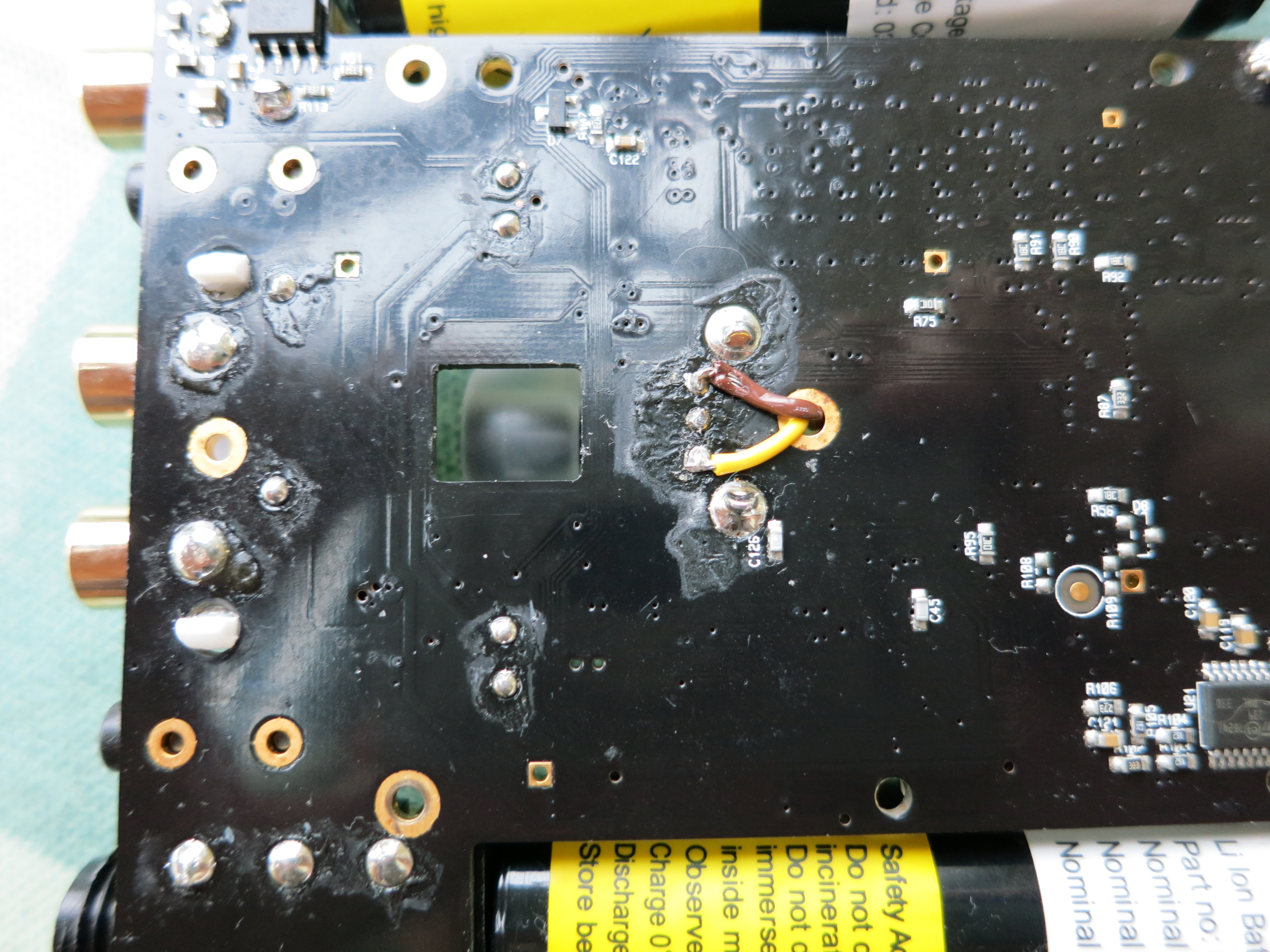

跟大家分享一下簡易版Hugo遙控接收模組的組裝，請參考附上的照片。
功能包括：

1. 使用Apple遙控器
2. 音量遙控，總共96階，由-77dB到+18dB
3. 可以靜音
4. 一秒之內由靜音恢復正常音量
5. 音量調整之後10秒自動記憶音量值，下次開機自動設定成上次調整後的音量
6. 30秒之內沒有操作任何遙控器按鍵自動進入極深度睡眠，MCU時鐘完全停止，不會有任何EMI干擾
7. 按任何遙控器按鍵可以喚醒MCU，但該次按鍵無作用

待改進事項：
1. MCU還有空腳，可以用來設定輸入

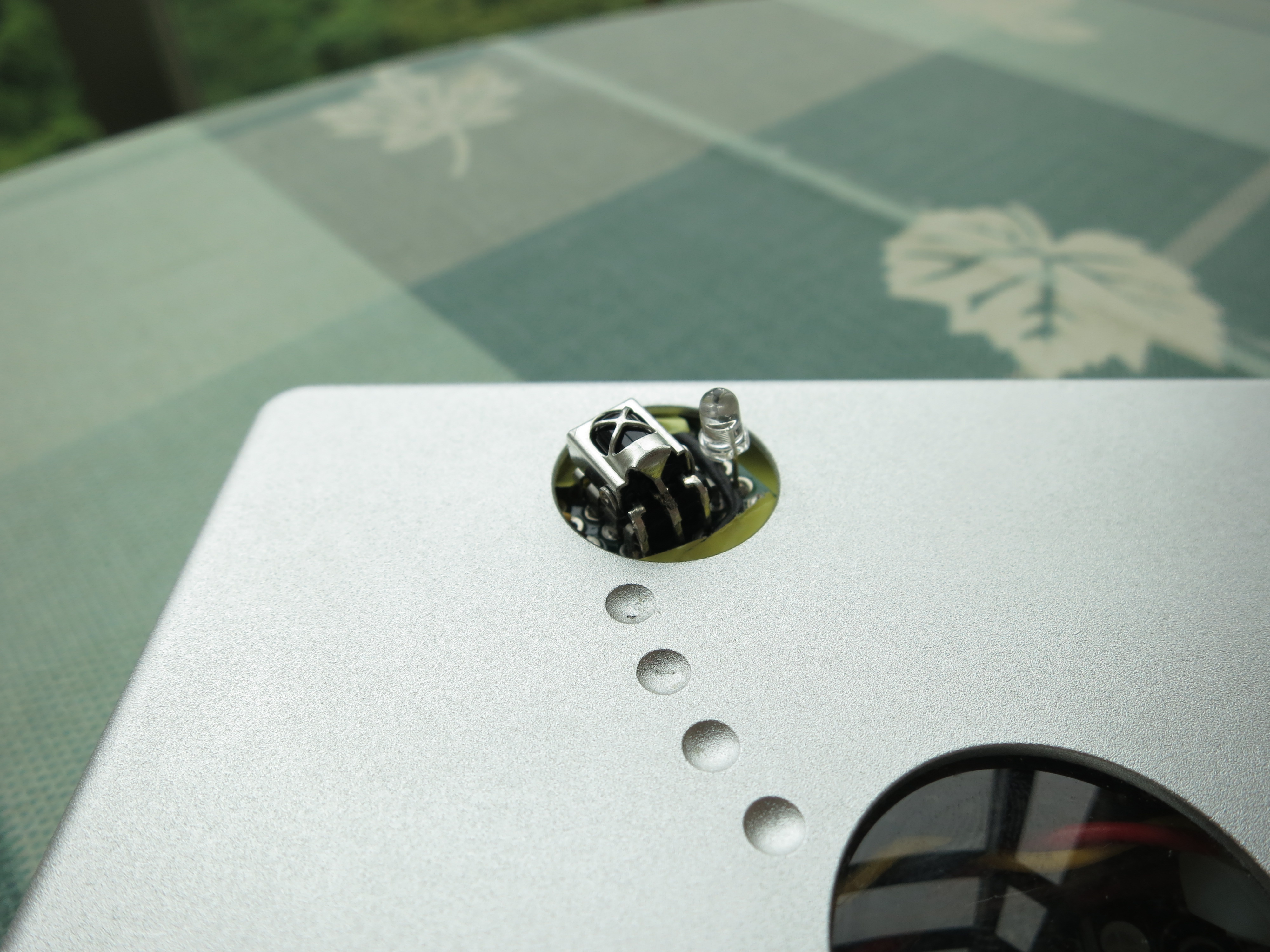

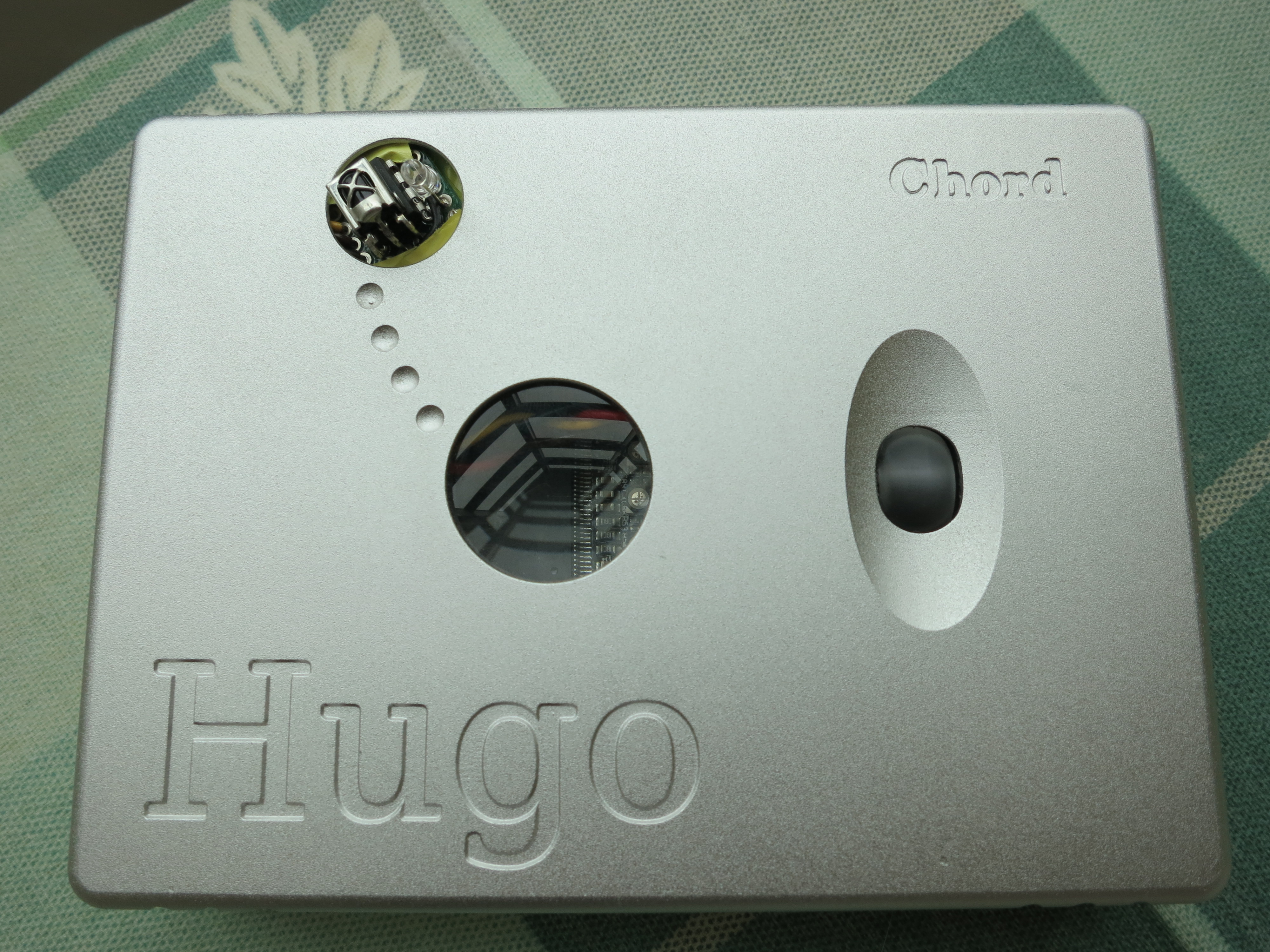

2. 目前紅外線接收模組露在外面美觀度不足，可以找3D列印做成半圓形的塑膠蓋封起來

Gadgetman

Gadgetman
個人積分：1分
文章編號：55967173

1分

1240樓

2015-05-26 18:00

Gadgetman wrote:
跟大家分享一下簡易...(恕刪)

拍了一段影片，讓大家了解如何操作。
