[簡易開箱] ViewSonic M2 + DIY腳架+快拆雲台 (韌體更新 20210416-版本 V1.00)

[簡易開箱] ViewSonic M2 + DIY腳架+快拆雲台

2015-11-14 12:06 有發表 MOMI魔米X800 行動投影機，後來使用久了，發現問題~

https://www.mobile01.com/topicdetail.php?f=347&t=4608112

01.投影畫面光源降低
02.每次換環境，手動調整焦距
03.只能透過訊源觀看~無內建APP可安裝


最後今年過年返鄉~乾脆添購一台新的，進入主題!

要有能小~方便移動~功能好~這次看上 ViewSonic M2，也看很久，01文章不多~來分享!




01. 包裝 / 本體 / 規格

========================================

02. M2介面+APP分享

4款內建APP，遠端遙控 / 鏡射

02-1. vCastSender
02-2. vRemote
02-3. EShare
02-4. AirPlay

02-5. 個人桌面介面


5/27補充：操作畫面說明-檔案管理


========================================

03. ViewSonic M2 VS MOMI魔米X800 畫面

04. 鏡頭面板-貼膜

05. DIY腳架

06. ViewSonic M2 使用畫面

07. ViewSonic M2，Vivitek QUMI Q3 Plus對照

08. 快拆雲台

09. 增高腳墊對應快拆座

10. 周邊小物

11. 短心得

12.韌體更新 20210416-版本 V1.00











01. 包裝 / 本體 / 規格


重點：

原生 Full HD 1080p 解析度呈現驚人細節
獨家 Cinema SuperColor+ 技術與Rec.709 劇院級色彩
內建高速 5Ghz Wi-Fi 並支援藍芽連接
自動對焦, 垂直/水平修正及手動四角修正功能
Harman Kardon 聲籟技術合作
VCastSender APP 讓手機變身遙控器
多元連接 USB Type-C, HDMI, USB reader, Micro SD
巧攜尺寸, 行動電源可供電予M2, (規格需45W (15V/3A),並支援PD(Power Delivery)充電協議
LED 光源使用壽命長達 30,000小時
全機保固二年

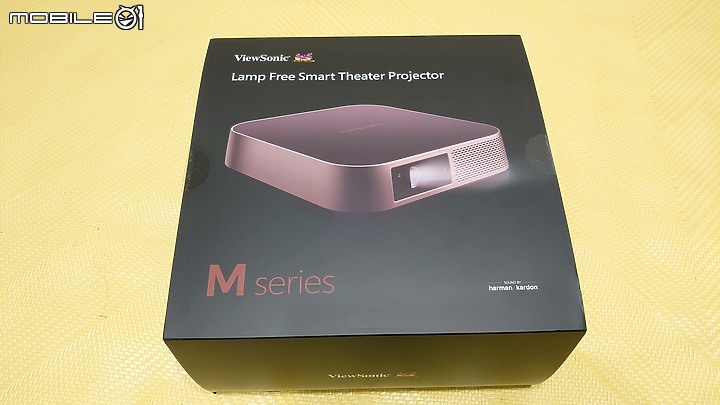

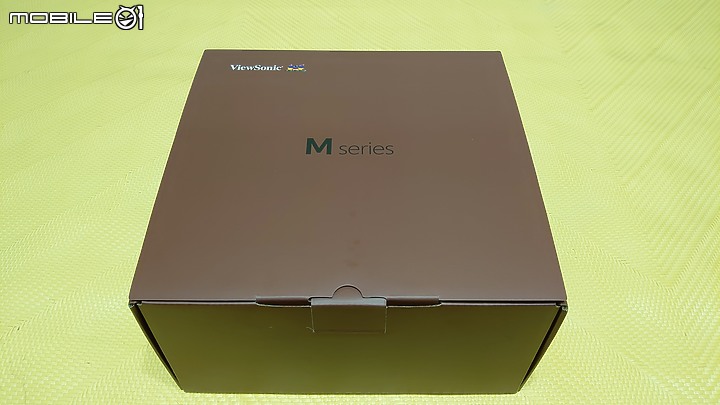

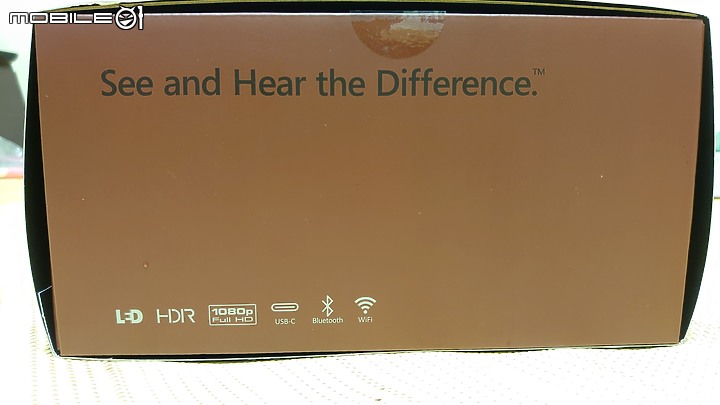

A.包裝外觀~顏色不錯~質感...

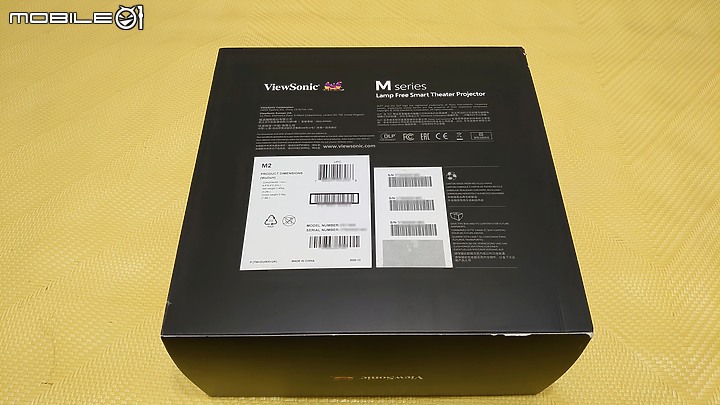

B.功能規格標示圖




C.底部標示公司/環保/產品，資訊




D.抽出外包裝，厚盒內~如上面




E.盒內翻開上面印製，WIFI USB 安裝圖示

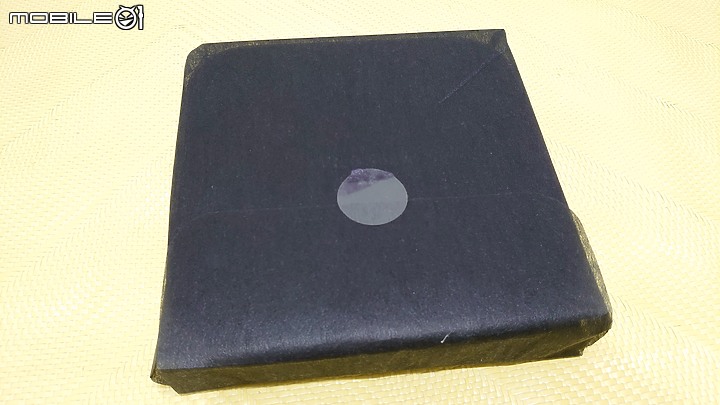

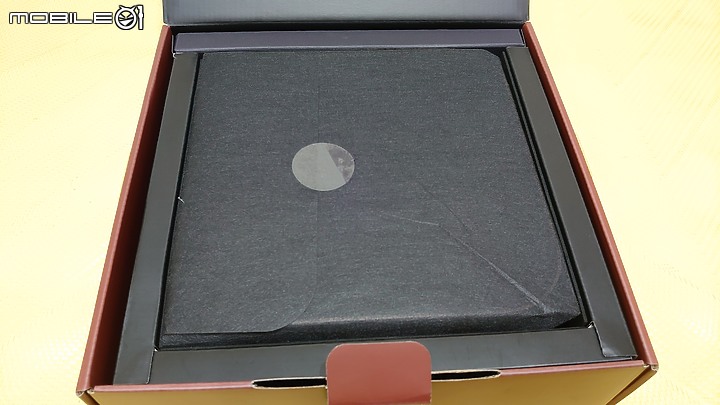

F. 本體在包上一層像是布織紙袋

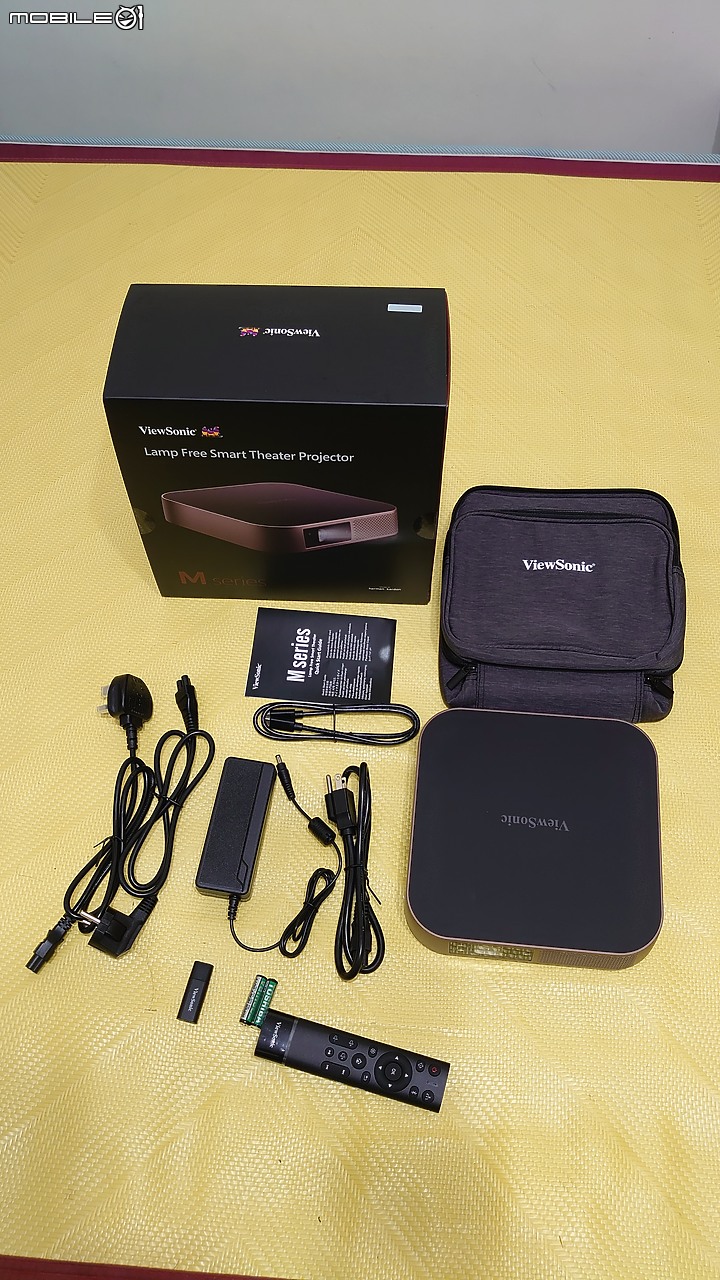

G.移開上層主體，下面標示 配件線材 / 收納袋

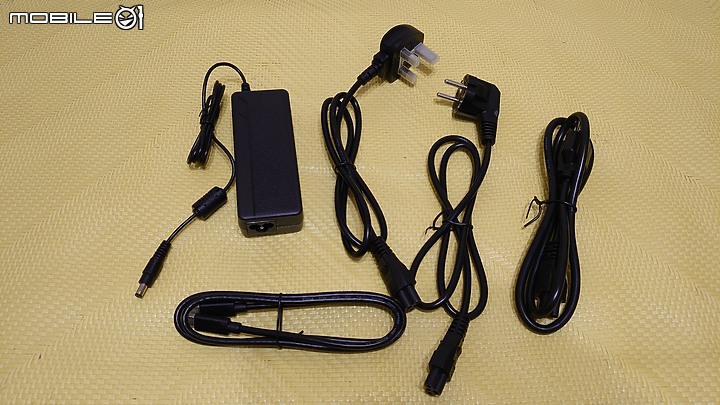

H.盒內附 2條國外電源線材，有出國的人就方便可用不用轉換器；1條標準電源線；1條Type-C 雙頭；1顆主變壓器

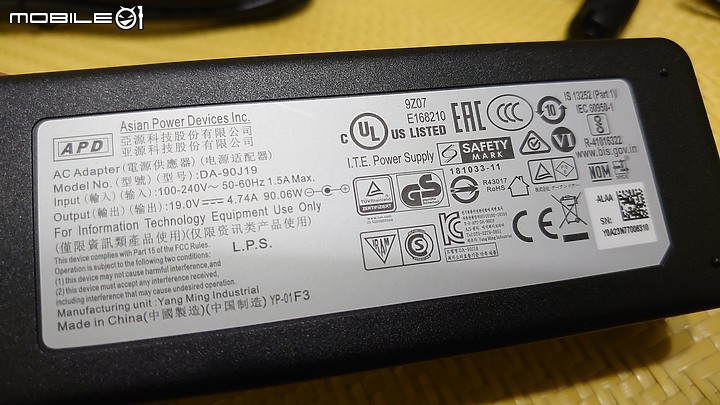

I.盒內有付國外電源線材，變壓器能支援輸入AC 100~240V電壓，輸出為DC 19V-4.74A =均90.6W

各個安全檢測標章，另外變壓器的尾端線接頭是NB筆電電源線 三孔梅花頭 / 米老鼠頭。

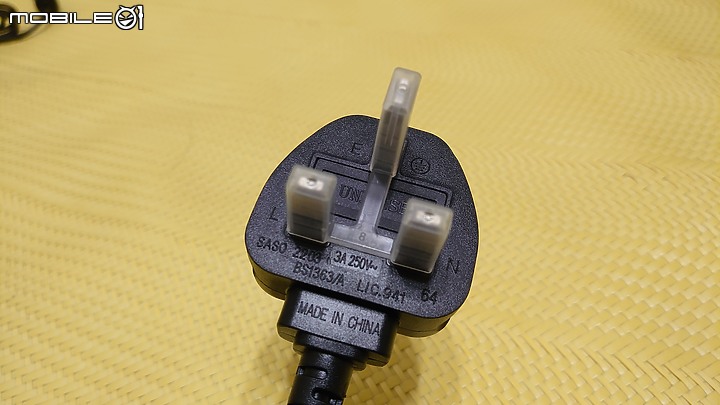

J.照片下面，為 220V 插頭會用到國家： 香港、澳門、新加坡、馬來西亞、汶萊




K.下面則110V插頭是台灣會用的；另外這種頭查過國外很少用，就一個國家為巴斯基坦，但電壓是220V

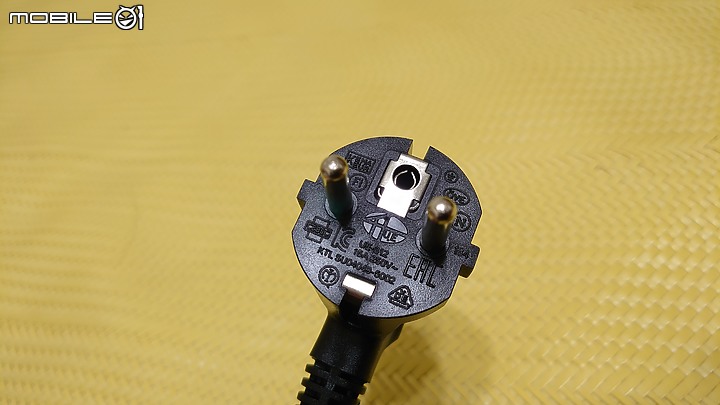

L.最後一個，很多國家共同插頭規格220V，為中國、南韓、泰國、印尼、菲律賓、越南、印度、尼泊爾、孟加拉、緬甸、斯里蘭卡、阿富汗、以色列、土耳其、巴基斯坦

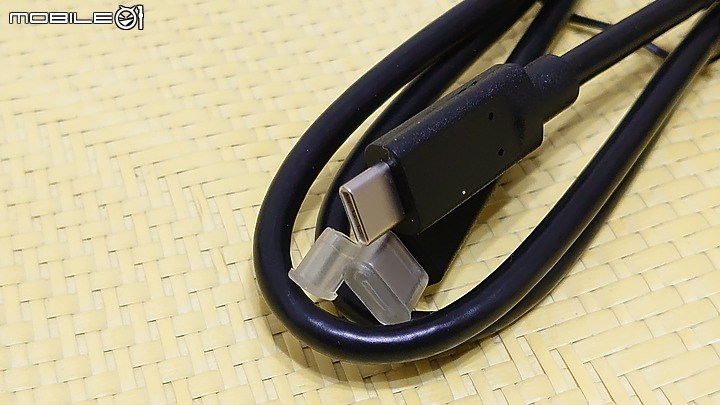

M.這一看就是Type-C，雙頭，沒甚麼特殊~接手機或電腦~用於傳輸或是當影音傳輸!

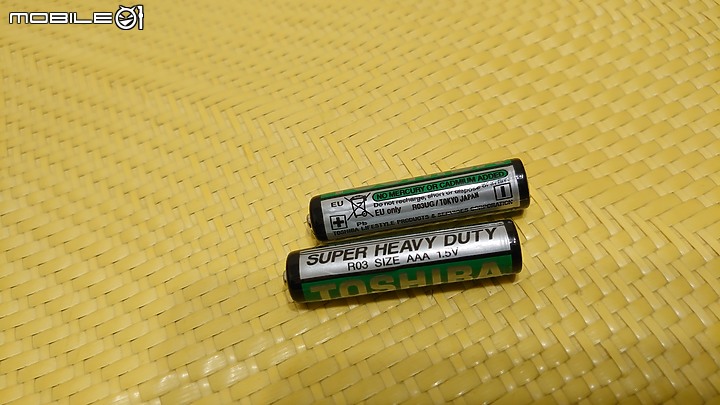

N.遙控器 / TOSHIBA 電池 / 5G WiFi Usb

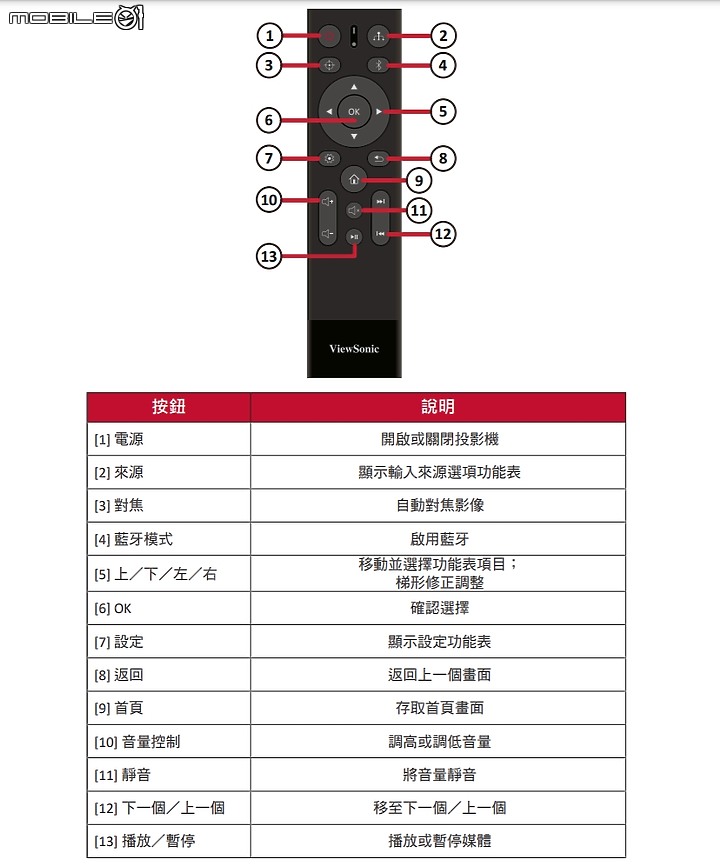

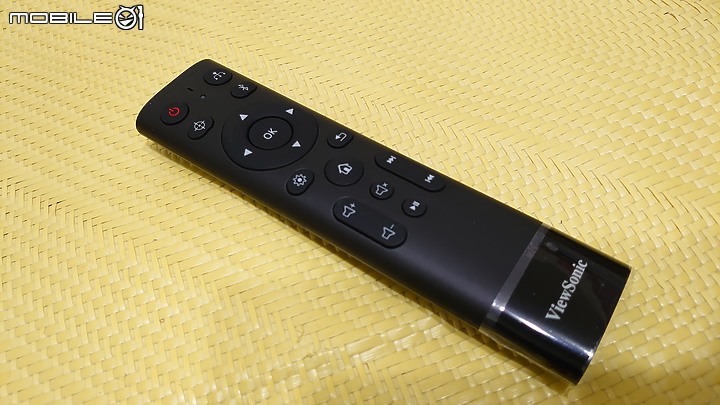

O.遙控器，按鈕表面感覺容易沾灰白，軟膠粗觸感，非光滑面

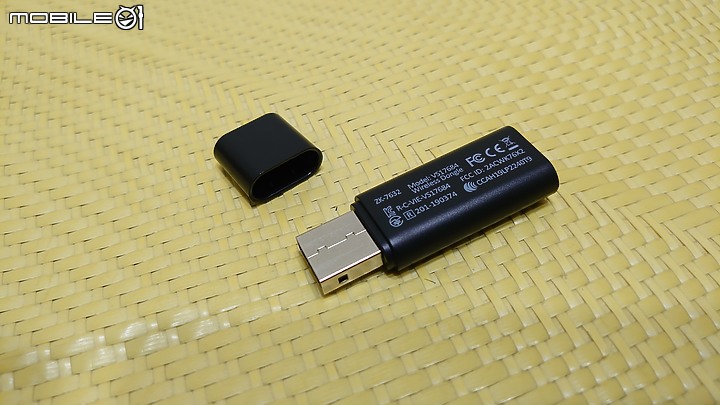

P. WiFi USB

晶片為 聯發科 MT7632UN，只支持Linux/Android

純測試插到Windows，有偵測到該設備，能運作得是藍芽~WIFI部分由於沒驅動就不玩!

功能： WIFI 2.4G+ 5G & BT 4.2

傳輸速率：300Mbps(2T2R)

供電電壓：DC3V3 @1000mA

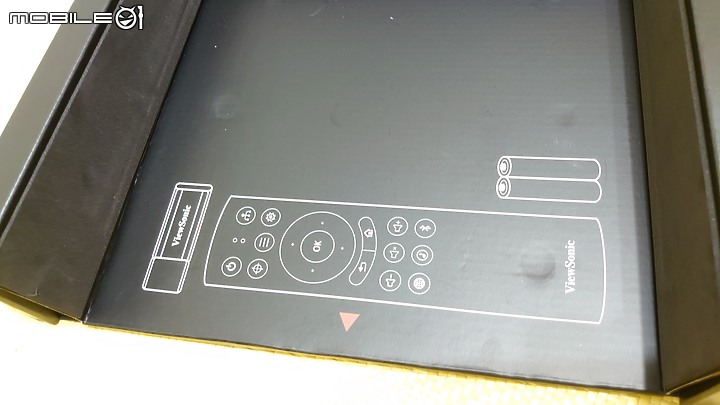

Q.拿開主體，盒內底還印剛剛上面的遙控器放置圖




R.到主體拆封時刻...WOW 包的也有質感




S.上面 ViewSonic Logo，摸起來似霧面觸感




T.前方為投影鏡頭，外面有透明壓克力面板保護防止異物弄傷~其他投影機直接露出禿透鏡頭...
鏡頭前周圍有其他功能，下面說明

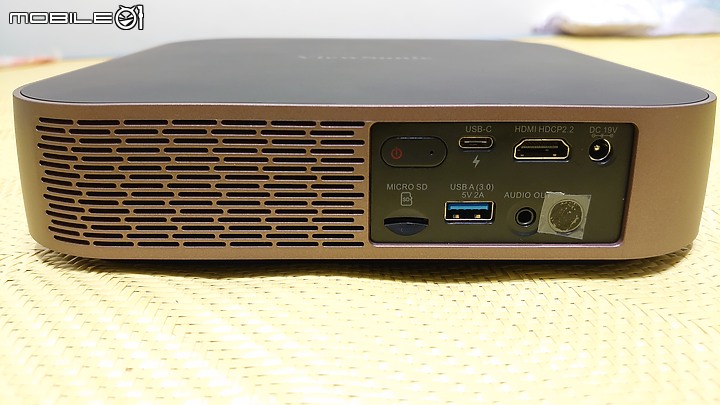

U.前方與後方的介紹

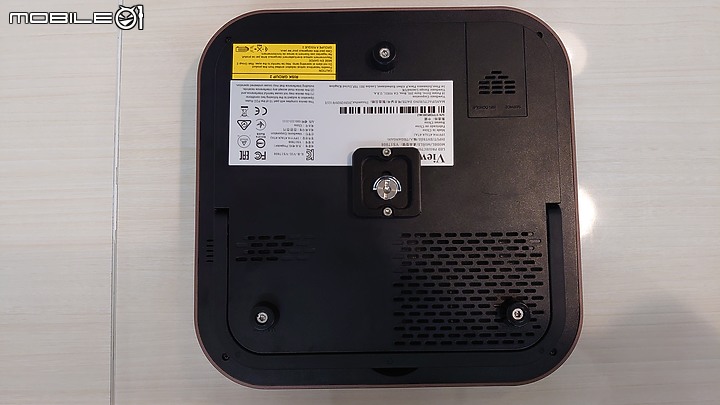

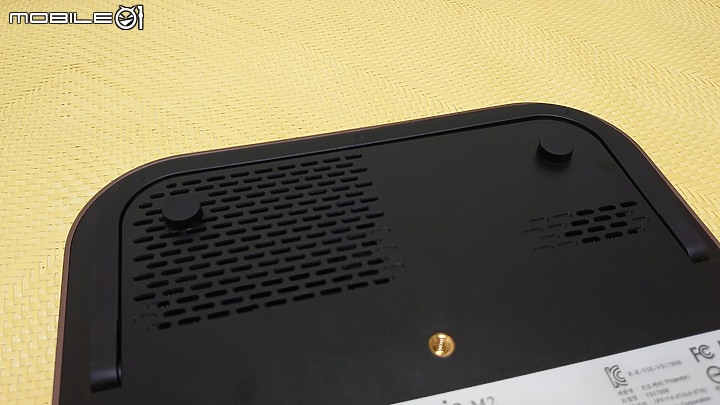

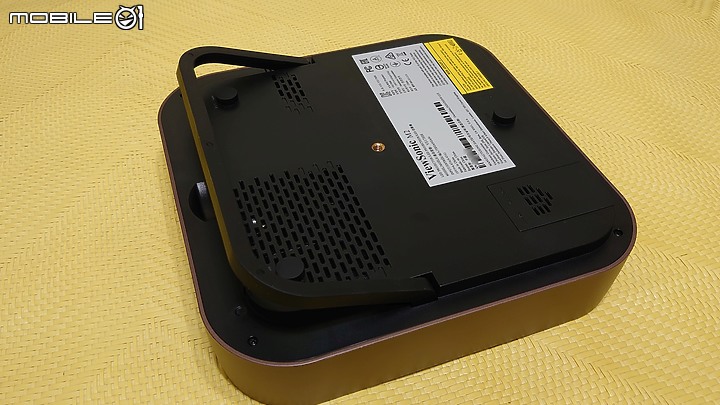

V.底部中心孔為1/4英寸螺絲孔，下面型號資訊 / 危險警告(嚴禁眼睛直視投影機運作中鏡頭，光線)




W.腳墊三個點，可拆卸後可安裝於天花板上的投影機吊架。 螺絲規格為 M4 x 8mm

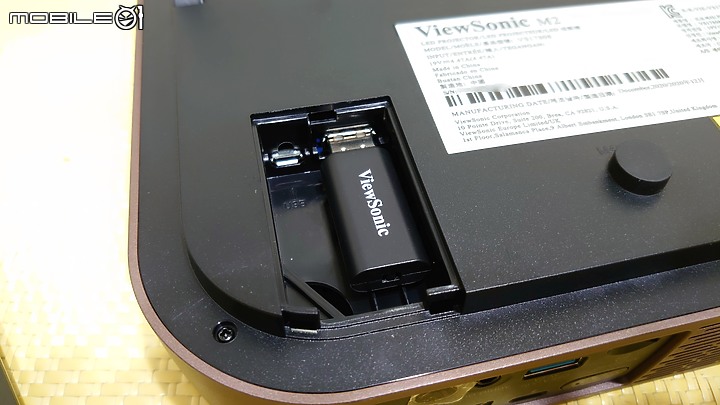

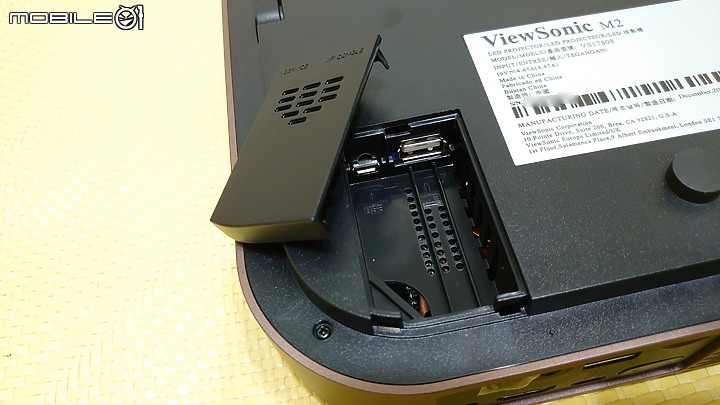

X.底部打開，裝上WiFi USB，完成!

另外旁邊的Micro USB 實際沒甚麼作用~測試插上去連結電腦，抓不到....看說明書是寫，維修或升級用途

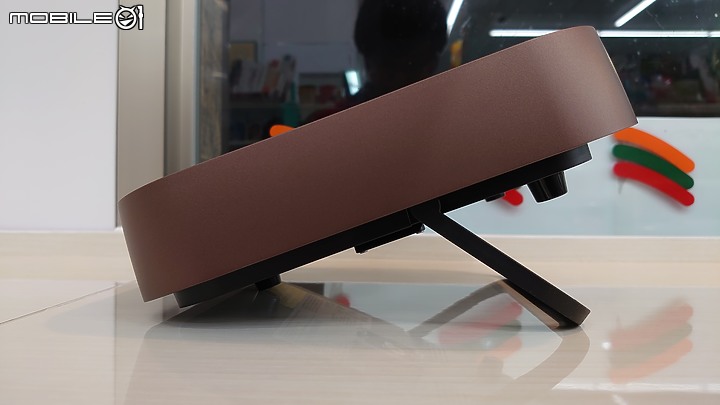

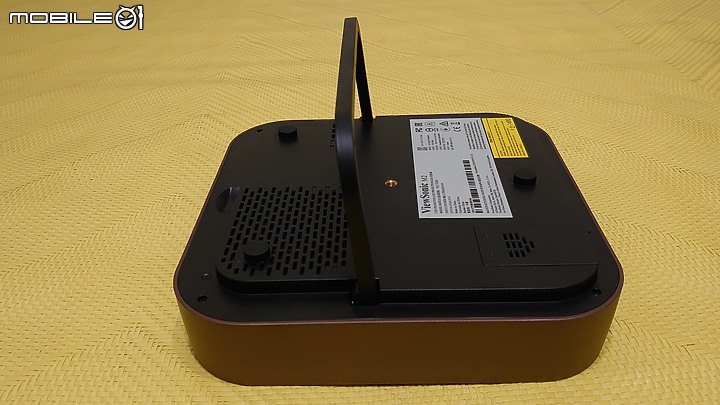

Y.腳架，可拉到最大

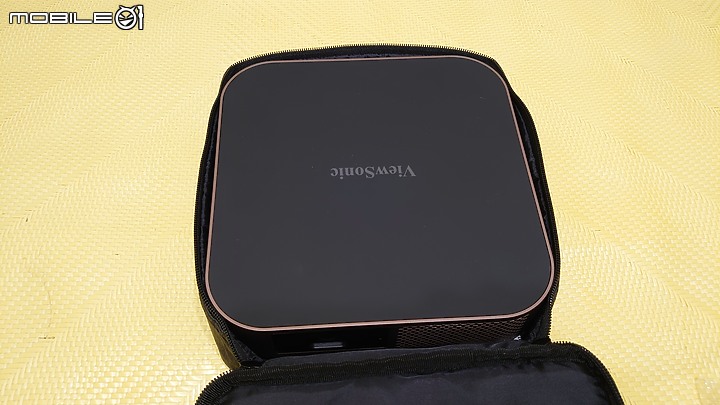

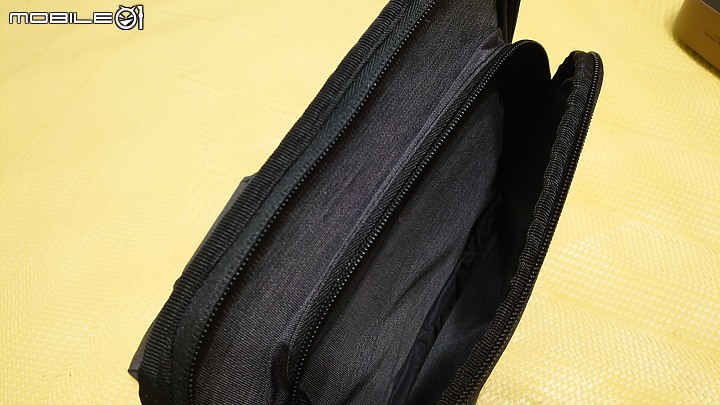

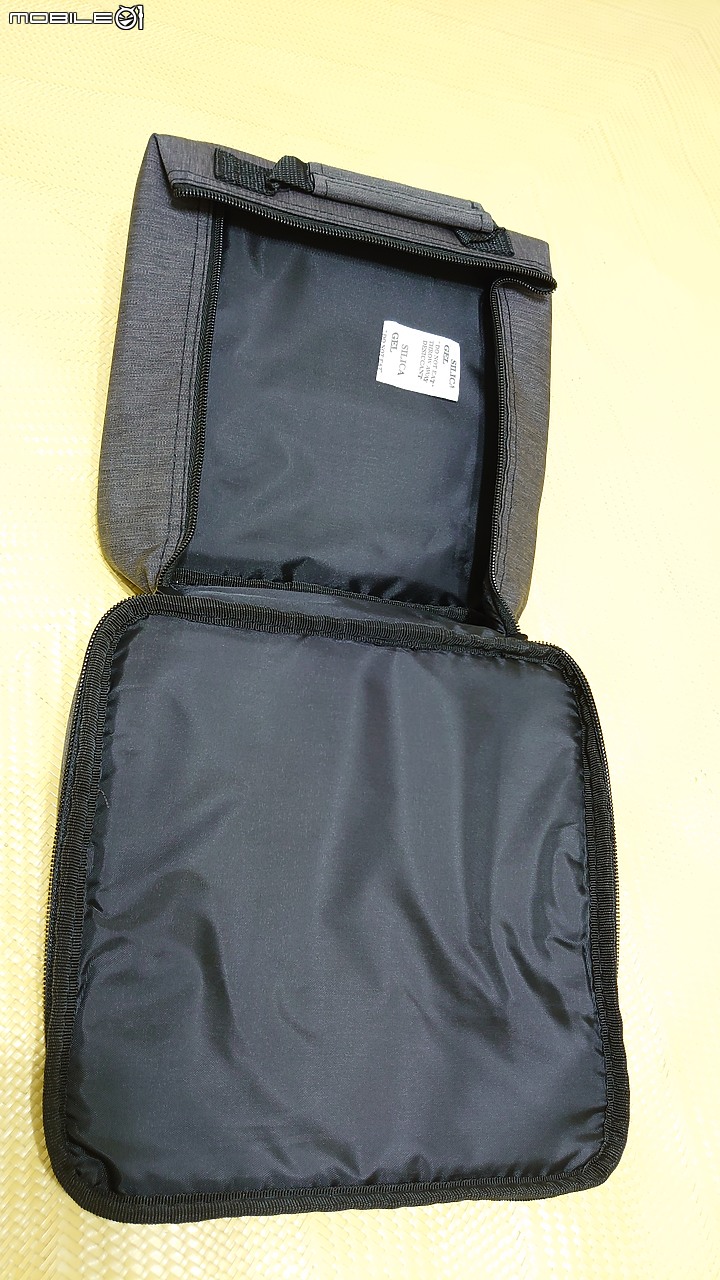

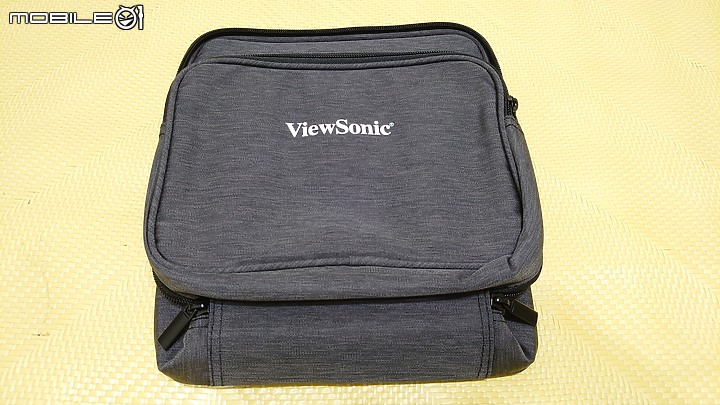

Z. 收納袋，外觀也不錯~如果要常攜帶的話，總不能都用手提。若收納袋兩旁多個耳朵，側背也應該不錯

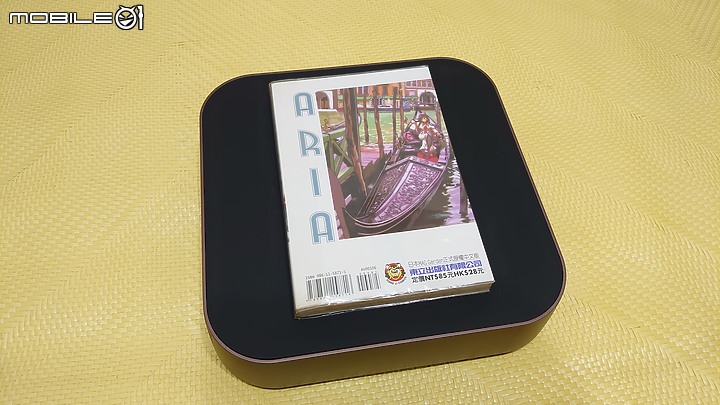

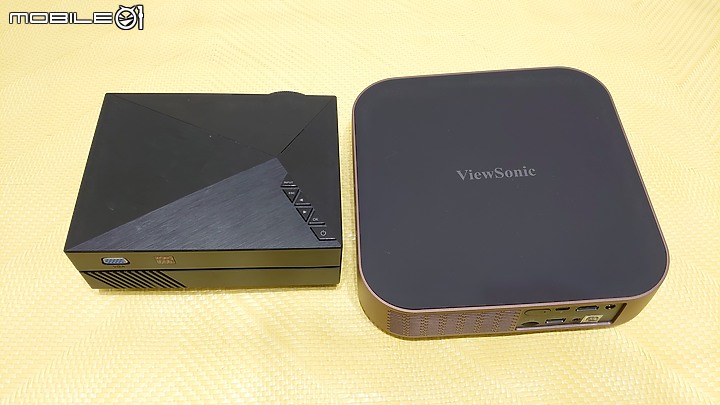

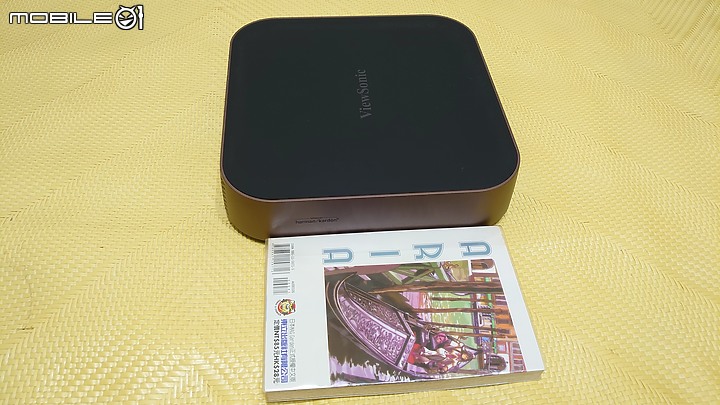

最後大概比對大小參考






以上整體介紹完....

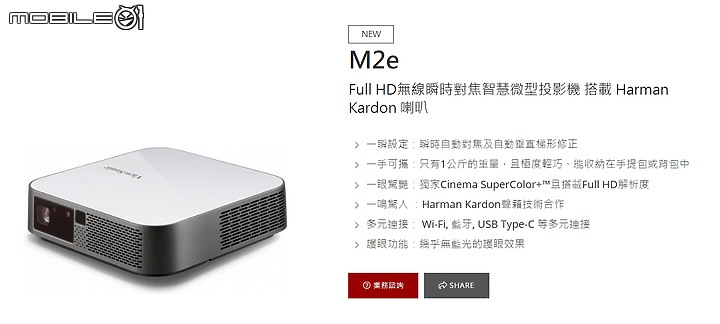

PS. 除了M2，還有新出一款M2e，價錢上也少幾千.....雖然外型大同小異，除了後面輸入介面改變，規格上部分降級修正，針對韌體修正較多。

外觀是白銀。

實際內容，有興趣看看!

網址：https://whttps://www.viewsonic.com/tw/products/projectors/M2eww.viewsonic.com/tw/products/projectors/M2e




回首頁










02. M2介面+APP分享

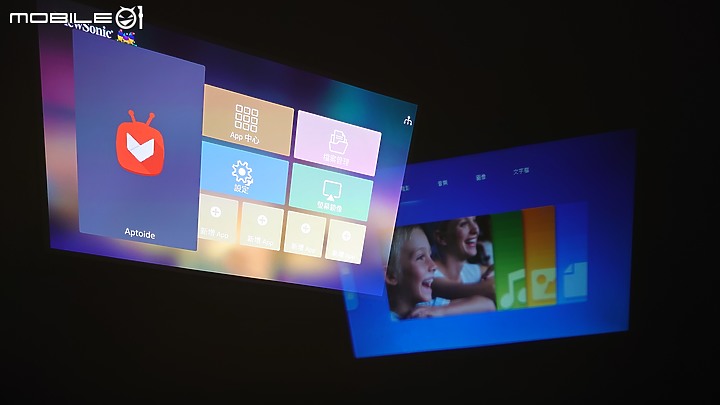

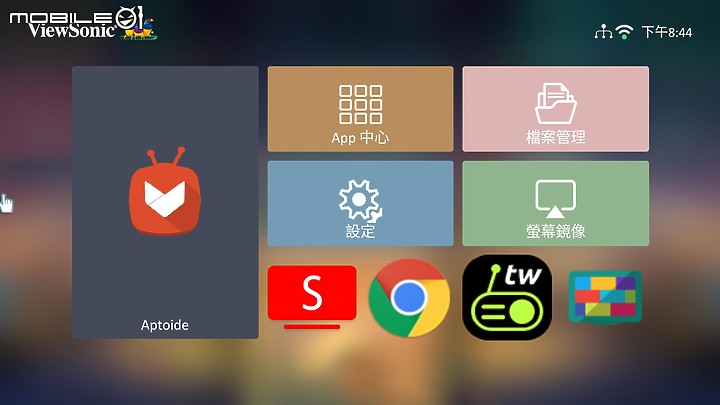

M2介面



IU操作系統是Android的一種變體，由於它不是Android的正確版本，因此無法訪問應用程序的官方Google Play商店，買來隔幾天就還不信~在一直找相關GMF版本等等~弄了幾個禮拜宣告失敗"停止回應"，放棄!

所以原廠就弄第三方商店，實際也沒用，而且幾乎都是國外APP，能夠用的就Youtube 和 Chrome和 Chrome 、Netflix，三個APP。這個我把它停用內建

別家的投影機也似乎都用這家的商店。

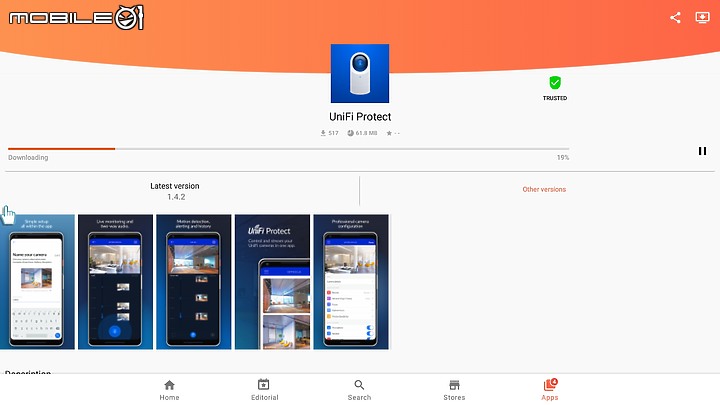

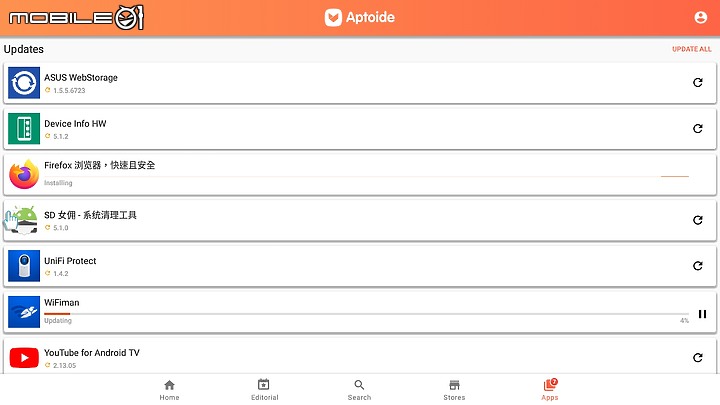

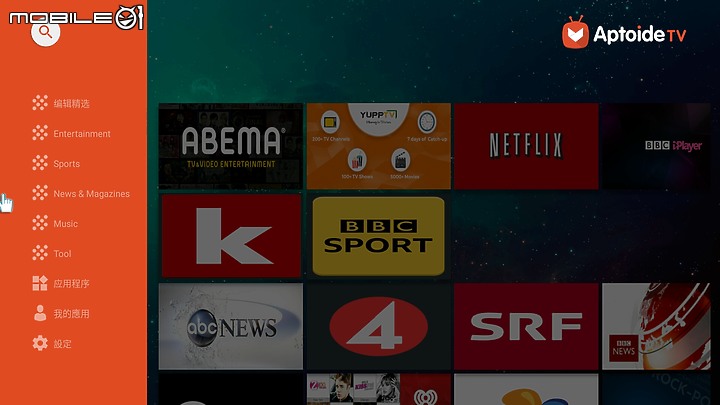

另外發現TV版的實在是太爛~直接下載手機板~介面類似Google Play商店，APP也蠻多~重點就是可以更新方便，但有些APP更新比Google Play商店慢些停留上一版或是開快，它沒辦法判別新舊，自行斟酌!

大概知道為何原廠要裝這家..$$


網站：https://en.aptoidhttps://en.aptoide.com/e.com/





這第三方APP商店，還是會挑出廣告，這有點






檔案管理，光看不太準~事後又再研究操作!

弄了影片(第一次編輯文字)獻醜




PS補充： 2021/5/27

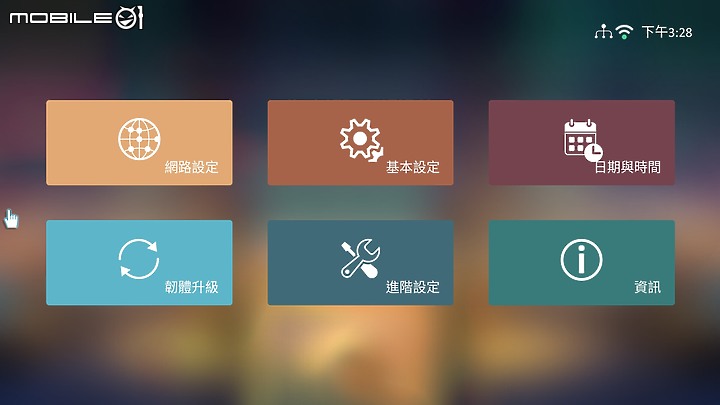

設定頁面，選單




資訊，顯示投影機鏡頭的使用壽命~記憶體儲存空間狀態~序號等基本訊息!

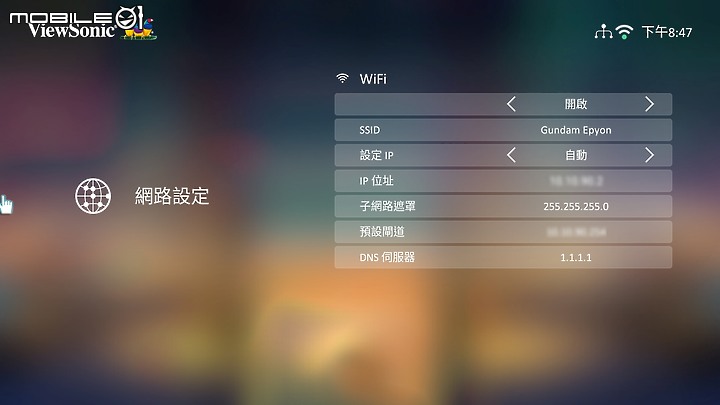

網路設定，主要5G接收，WIFI資訊

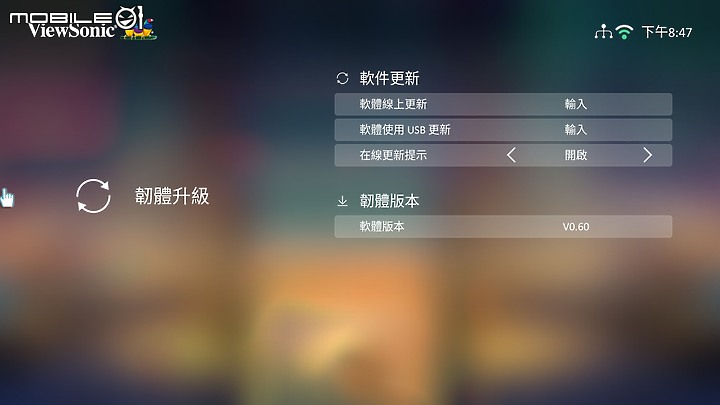

韌體升級

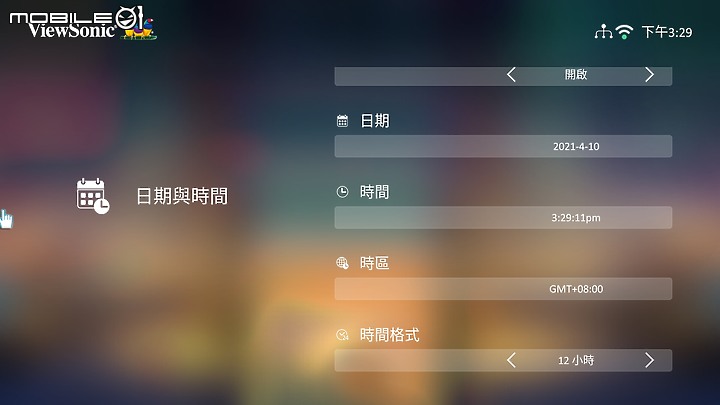

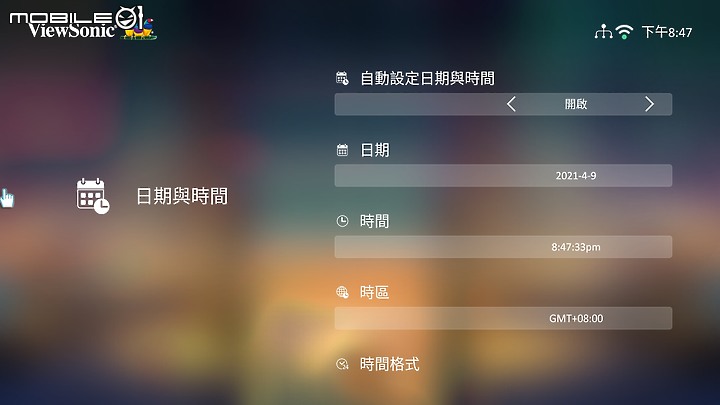

日期時間

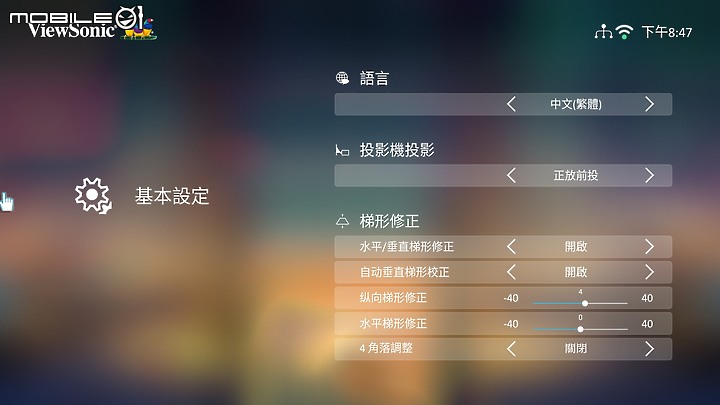

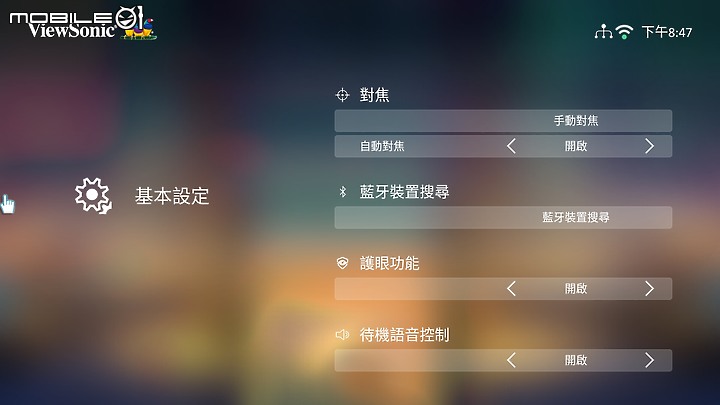

基本設定，可以到這手動調整梯形；方位投射等、多國語言




自動調整不夠好，可以到這手動調整前後焦距...

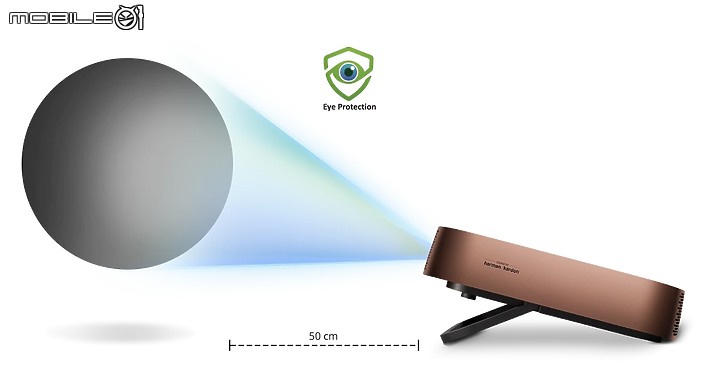

護眼功能，運用內建的超音波感測器，會在物體太靠近鏡頭時，自動切斷傳輸到投影光束的電力。避免光源直射對眼睛造成傷害, 人的用眼安全。

一般默認設定為「關閉」狀態，設定選單內開啟護眼功能。啟動護眼時畫面變黑，中間顯示EYE Protection，非關閉光源!




待機語音控制，支援Google Home 與amazon alexa，手冊語音操作，英文內容~中文就不知道




amazon alexa 語音指令




Google Home 語音指令

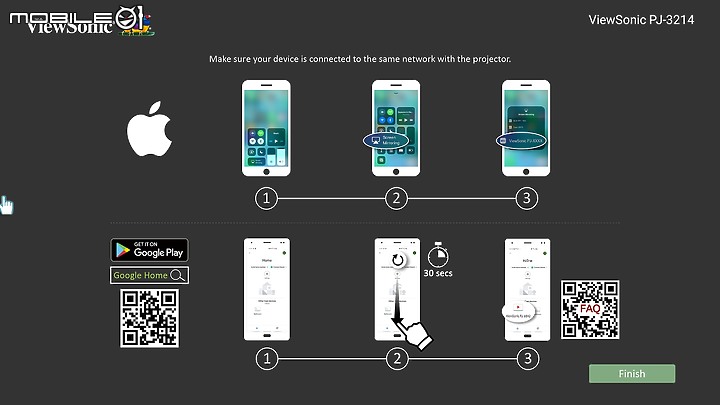

點進去就會指向 螢幕鏡像 vRemote ，下面網後就會說明到!




研究好像實際畫面與手冊不同?




安裝設定這邊 02-2. vRemote

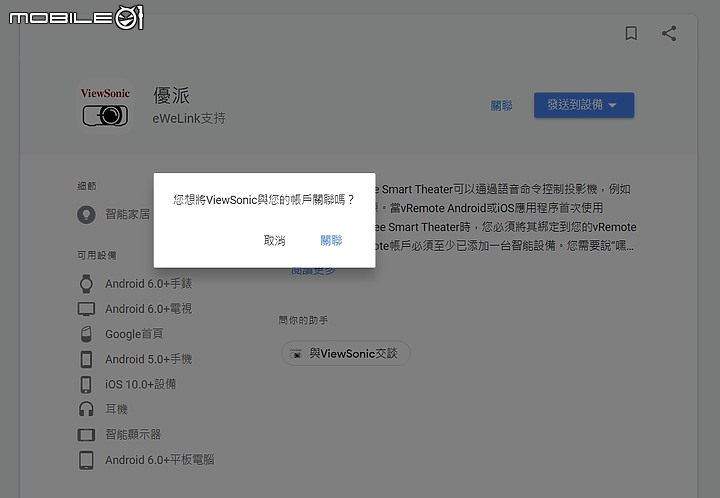

啟用 Google 助理語音控制：
1. 確定 vRemote 應用程式已安裝並配對。請參閱第 20 頁，步驟 1-6。
安裝並配對 vRemote 應用程式後：

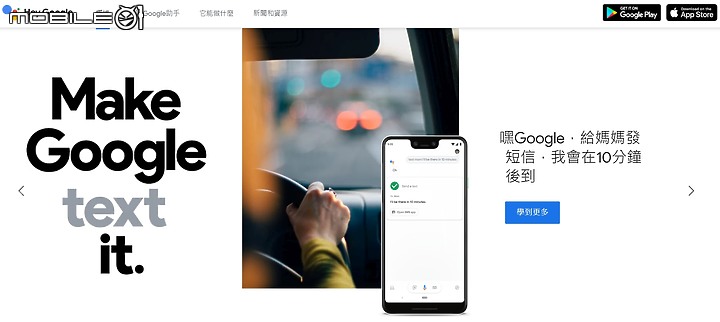

7. 開啟網頁瀏覽器並前往：https://assistant.google.com。
8. 按一下「What it can do（它會做什麼）」並搜尋「ViewSonic」。
9. 選擇「ViewSonic Lamp Free Smart Theater（ViewSonic 無燈泡智慧劇院）」。
10. 按一下「Link（連結）」。
11. 使用您的 vRemote 應用程式帳戶登入。
12. 您現在可以透過語音控制投影機。




按照手冊操作~想用手機測試~結果弄不出來!
可能要透過語音設備，如Amazon Echo 4代 智慧音箱 或是Google Nest Mini 2 代 智慧音箱，介紹到這!!
感覺語音好麻煩~直接手動還比較快=.=






藍芽~恩~就不說明!




開機訊原，預設首頁，如最上面那樣! 或是改成HDMI

開機鈴聲，FU感

自動開機，沒去測試! 可能插電後開始開機，因為通電M2就開始待機風扇運作

智慧節能，時間到，沒用會關機




音訊就沒動

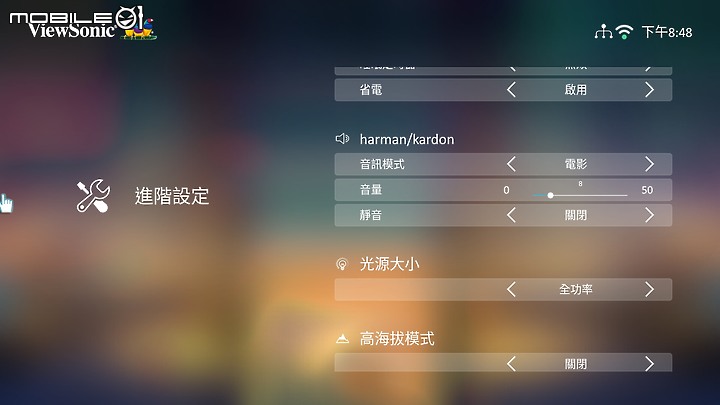

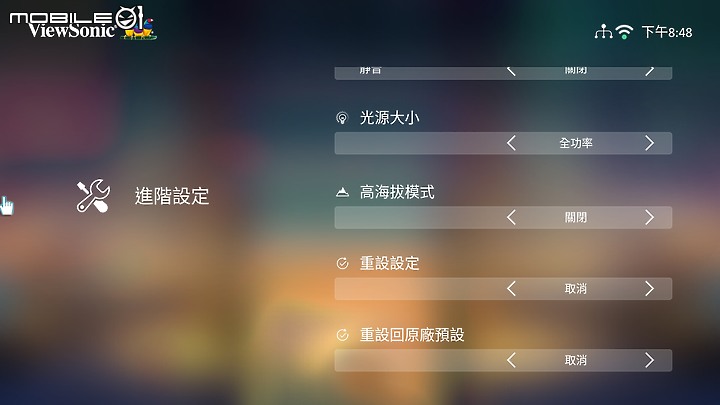

光源，都預設全功率

高海拔，有在高山露營可用到，環境的海拔高度為 1,500-3,000 m 且溫度為5°C-25°C 時，建議您使用高海拔模式。

備註： 如果在上述以外的其他極端條件下使用本投影機，可能會出現自動關機徵狀，目的是保護投影機免於過熱。在此情況下，應切換至高海拔模式以解決徵狀。然而，這不表示本投影機可以在任何惡劣或極端條件下使用。

設定還原，將設定重設為預設值，就針對調整的復原，如基本/進階

還原原廠預設，全清除含APP，乾淨狀態






回首頁





02-1.vCastSender

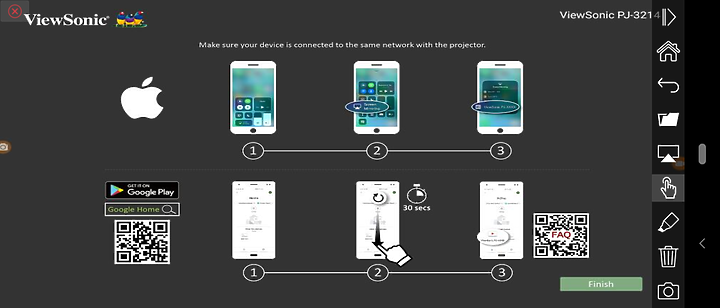

螢幕鏡射，手機或平板，到Google Play商店下載"vCastSender"




開啟vCastSender，選擇 設備列表




區域網路內就會看到，自動找到




點選就可以使用，右邊選項由上至下

1.收起選單

2. 首頁

3.回上頁

4.檔案

5.錄影，透過手機平板當成攝影機，M2當螢幕

6.觸控

7.筆畫，例如教學可用

8.清除筆畫

9.照相，透過手機平板當成照相，M2當螢幕




回首頁




02-2.手機 使用 vRemote


剛剛上面有說到2個APP-Google麥克風，是指向vRemote，如同遙控器，非用語音!

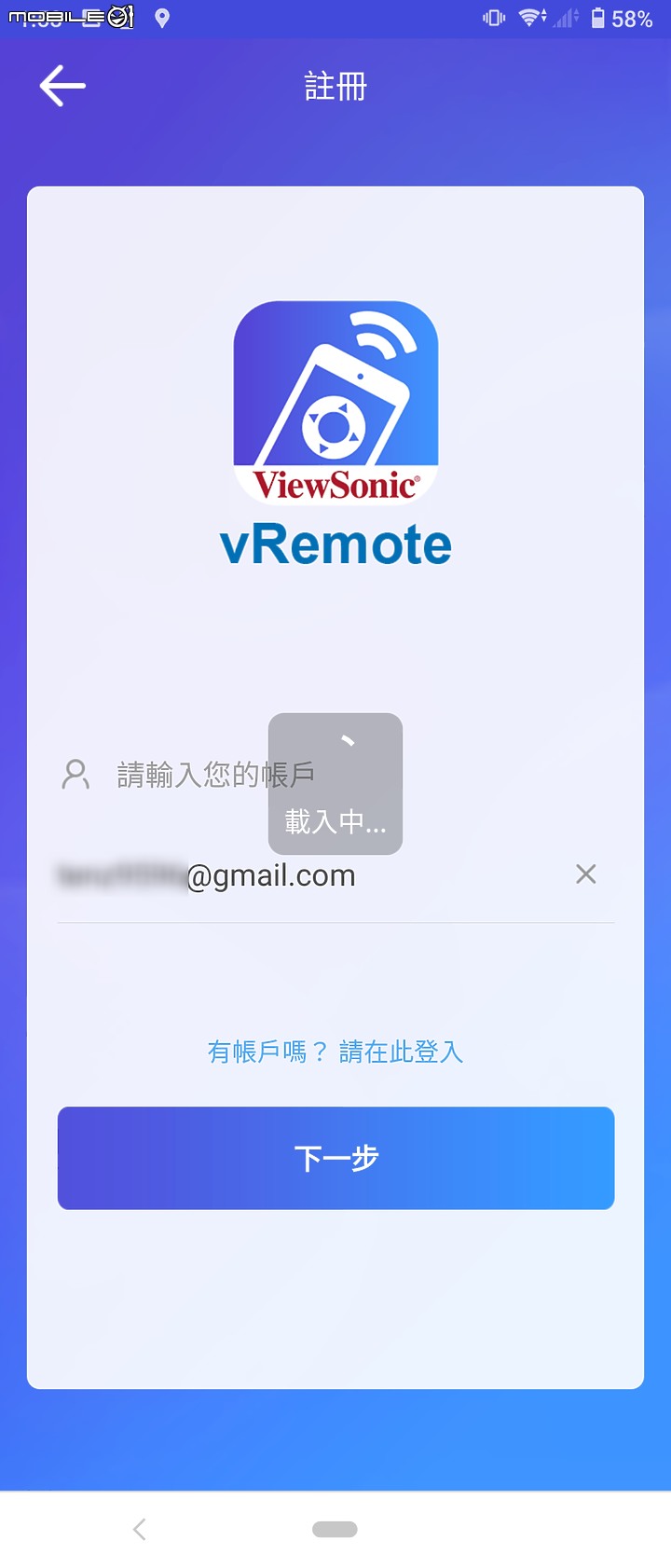

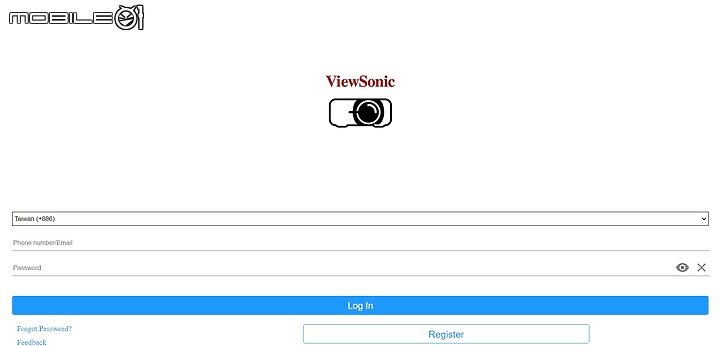

第一次，註冊，輸入信箱

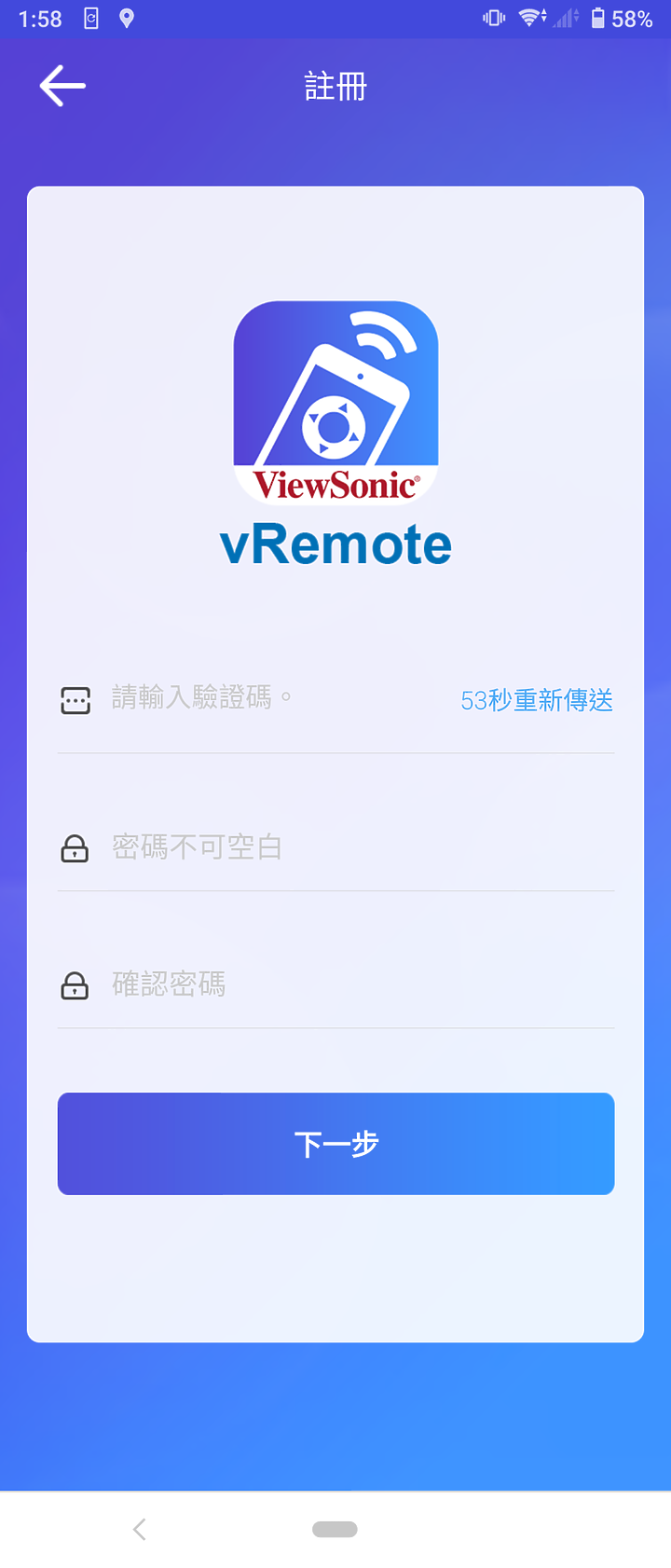

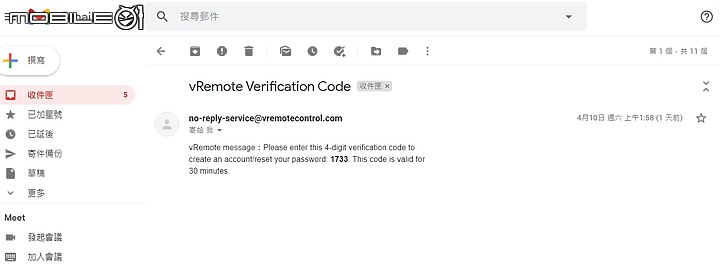

輸入驗證碼，就是剛剛填寫信箱，已經寄去-收信




輸入密碼，這樣完成




登入，信箱+密碼

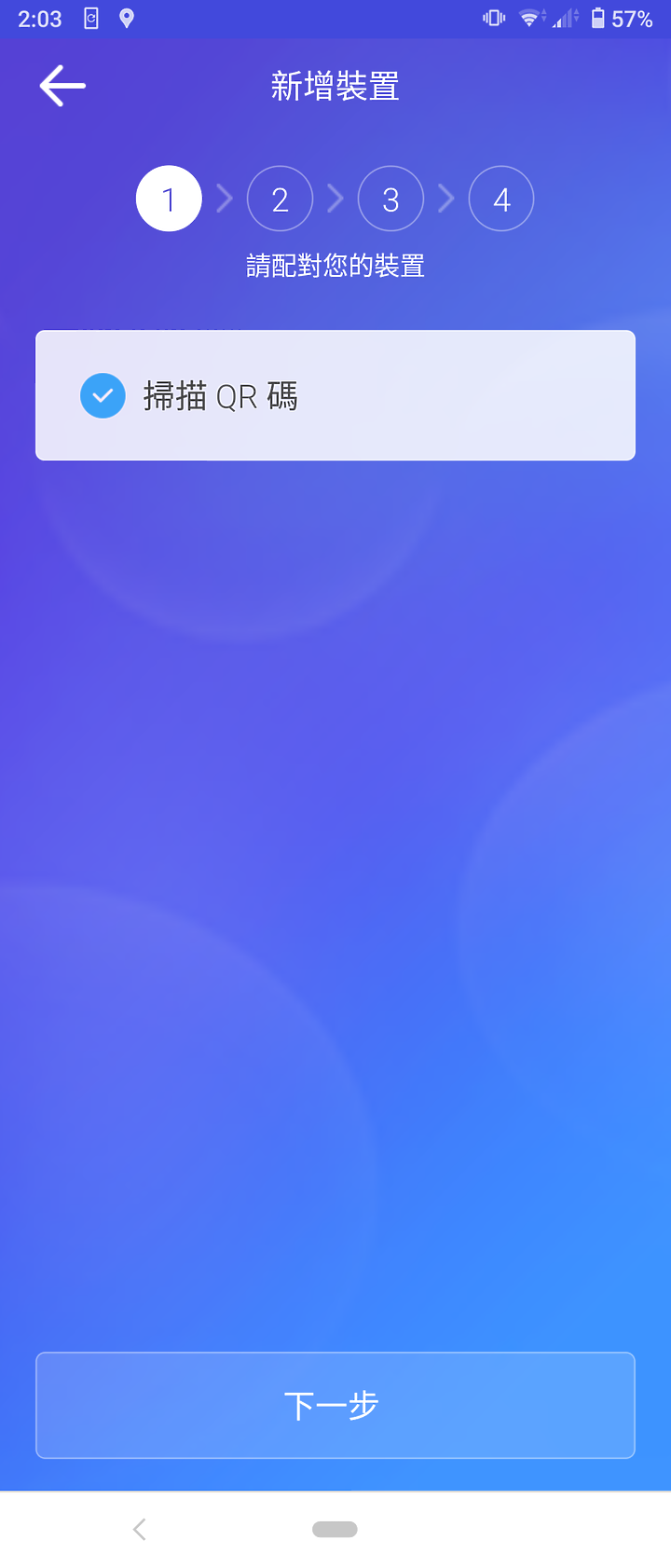

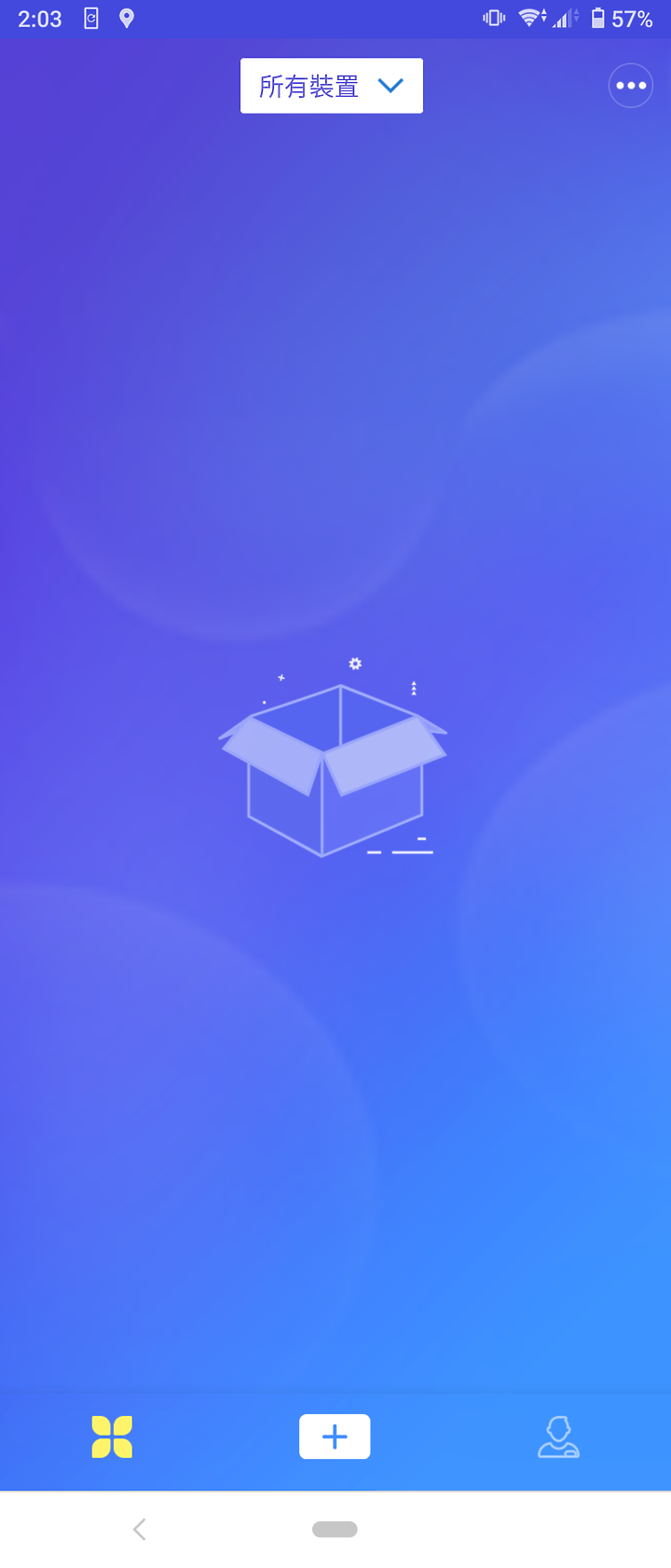

選擇中間 +

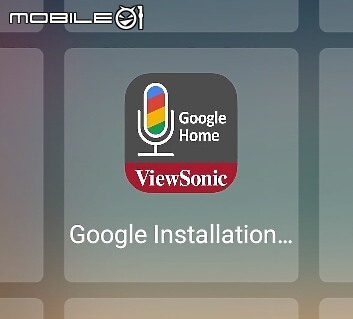

在ViewSonic M2，應用程式內找其中 ViewSonic Google Home APP


手機掃描QR，即可完成登入

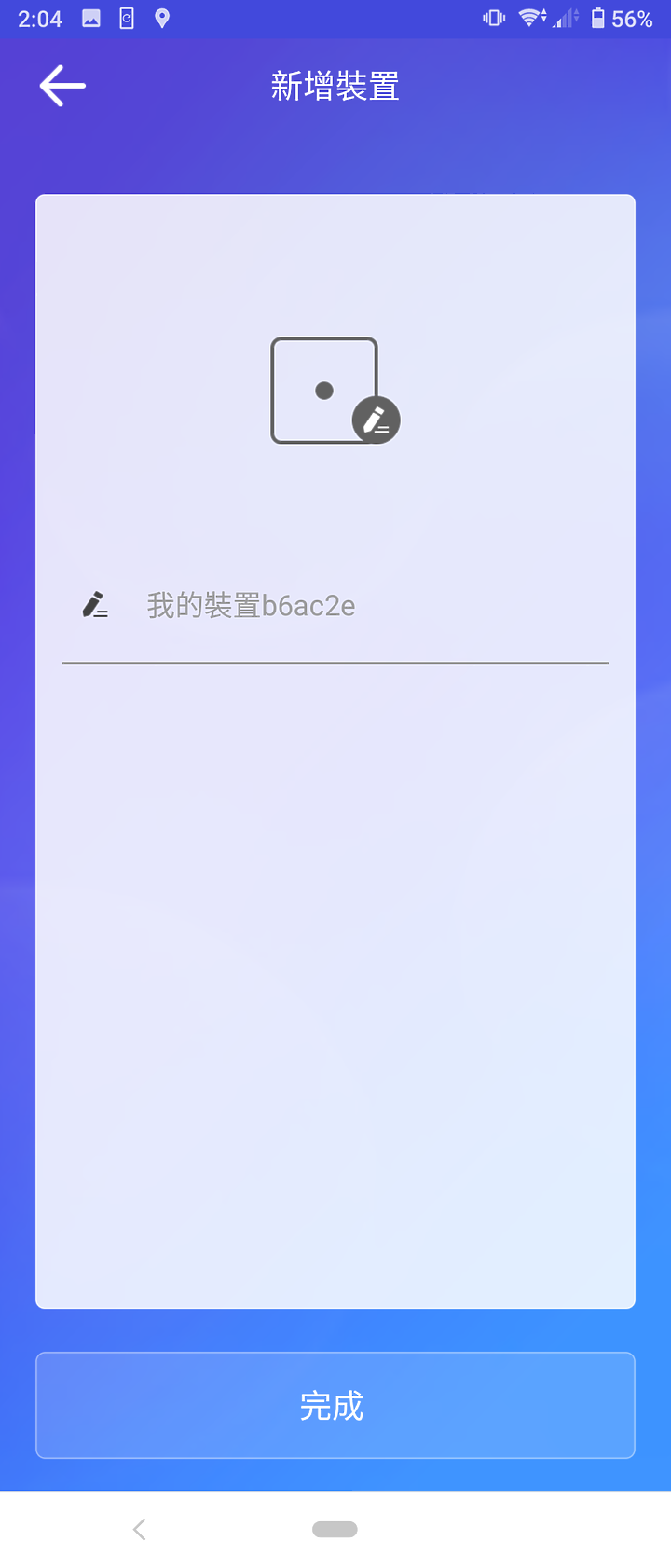

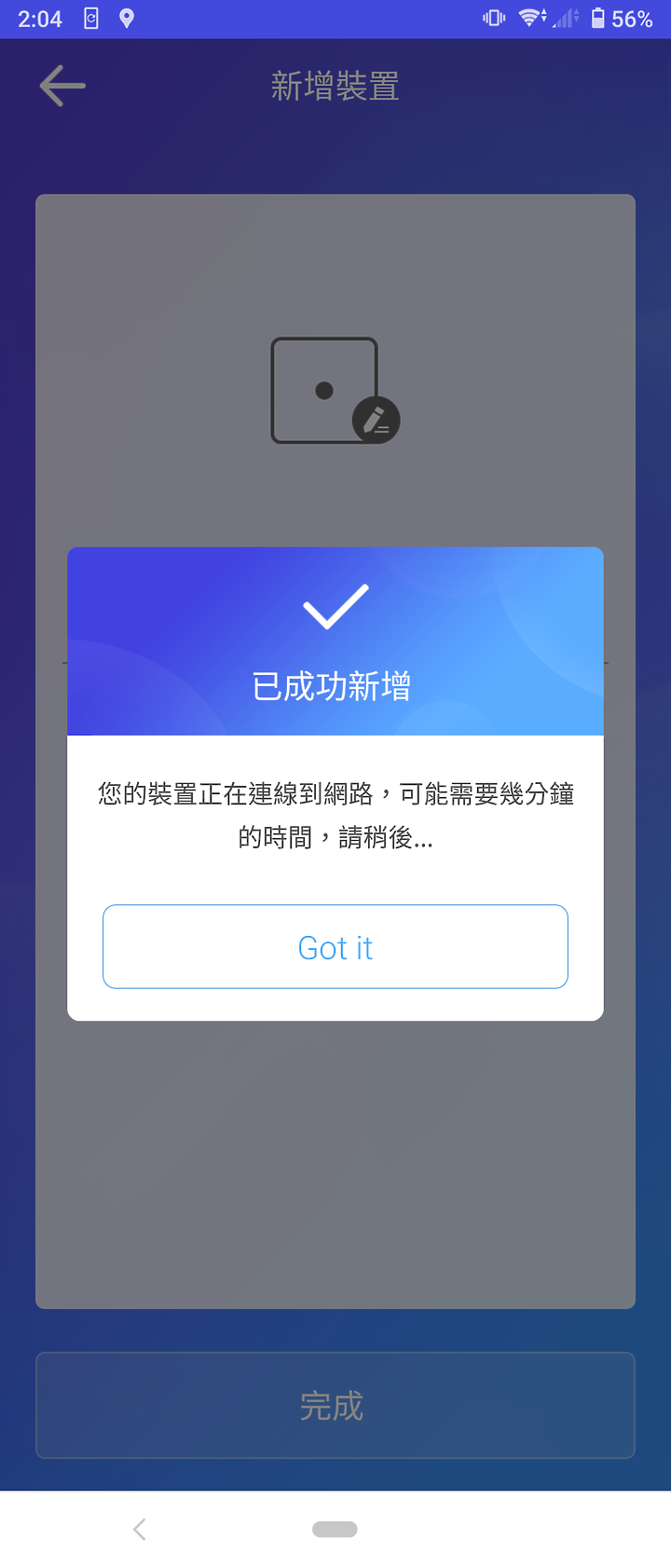

我的裝置df45234，可以更改名稱






登入此裝置

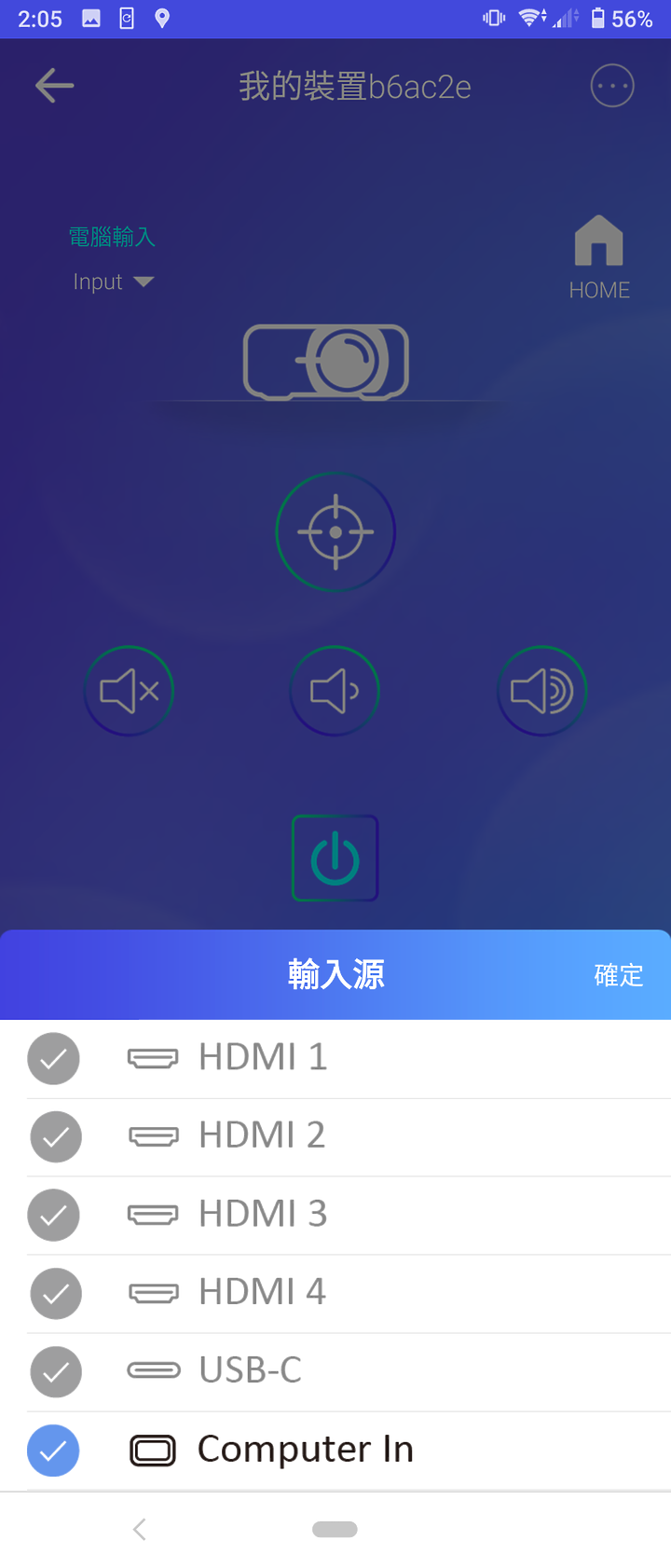

功能： 可選擇訊源、音量調整、直接關機(待機)、自動焦距




回首頁

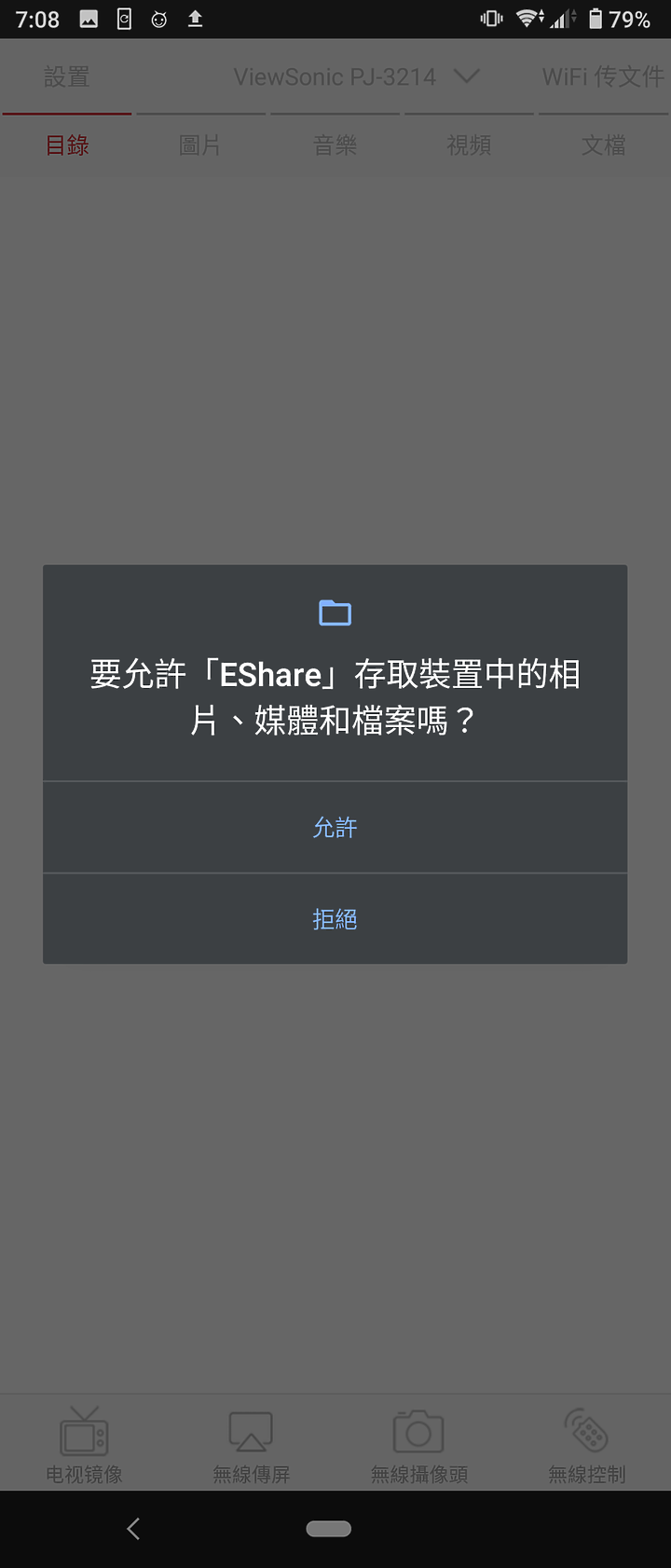

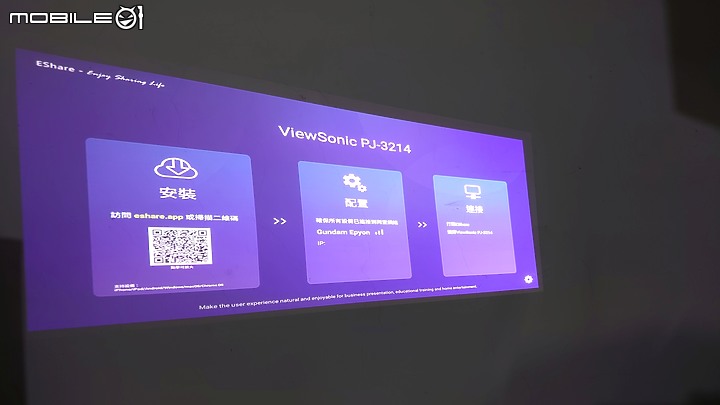

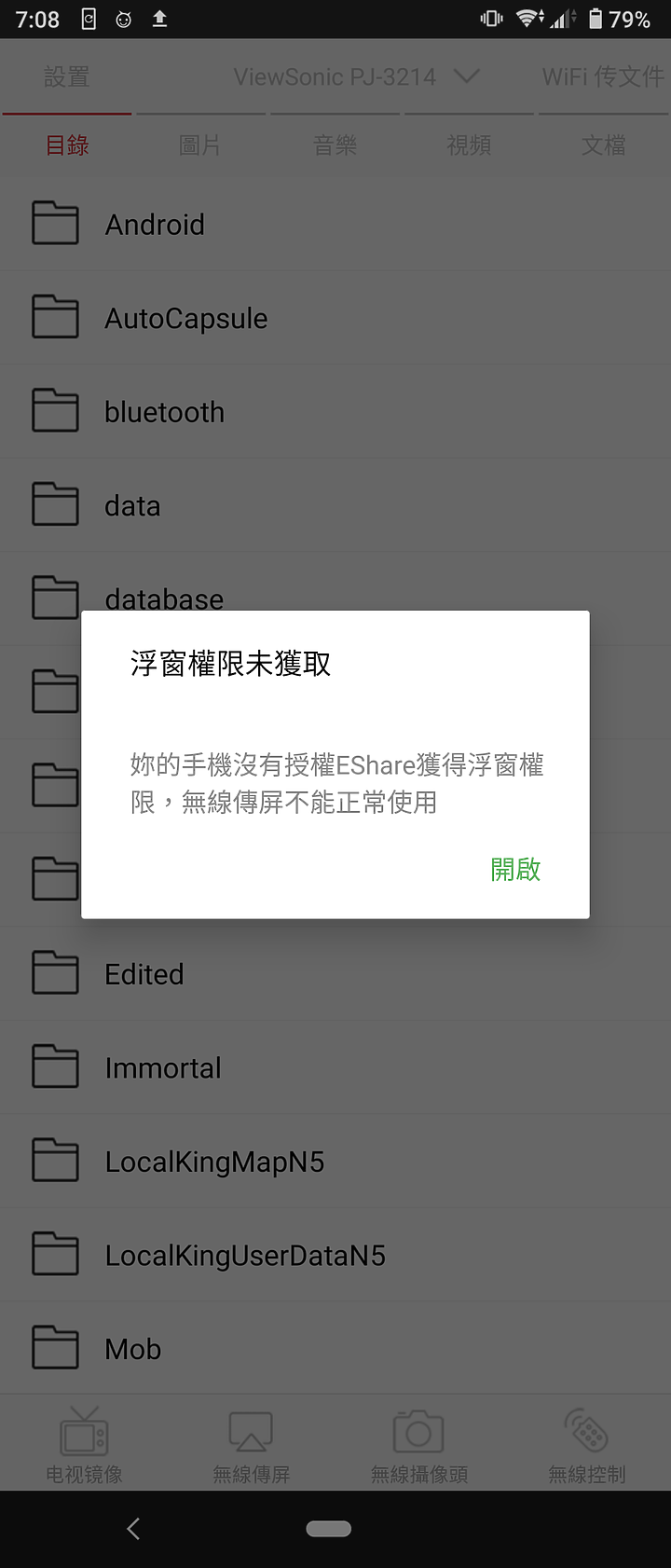

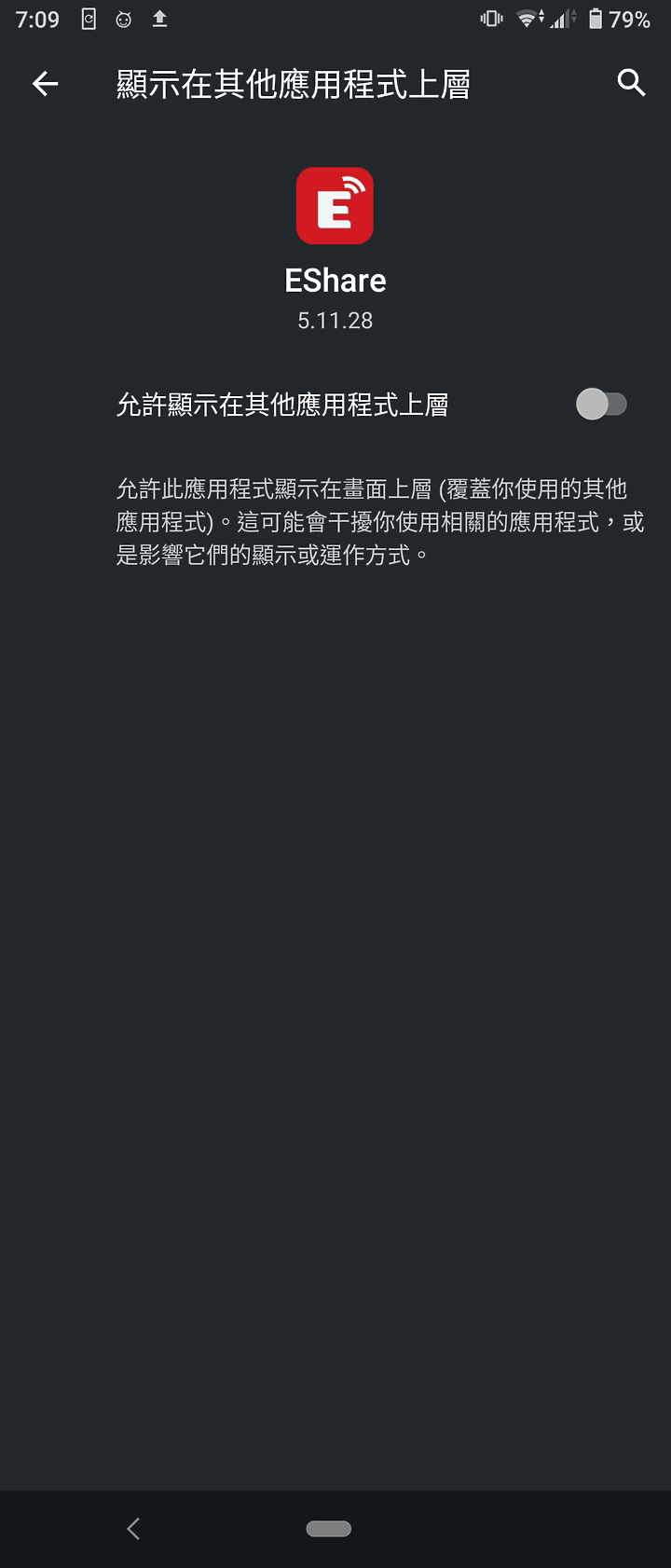

02-3. EShare
















回首頁






02-4. AirPlay


開啟AirPlay

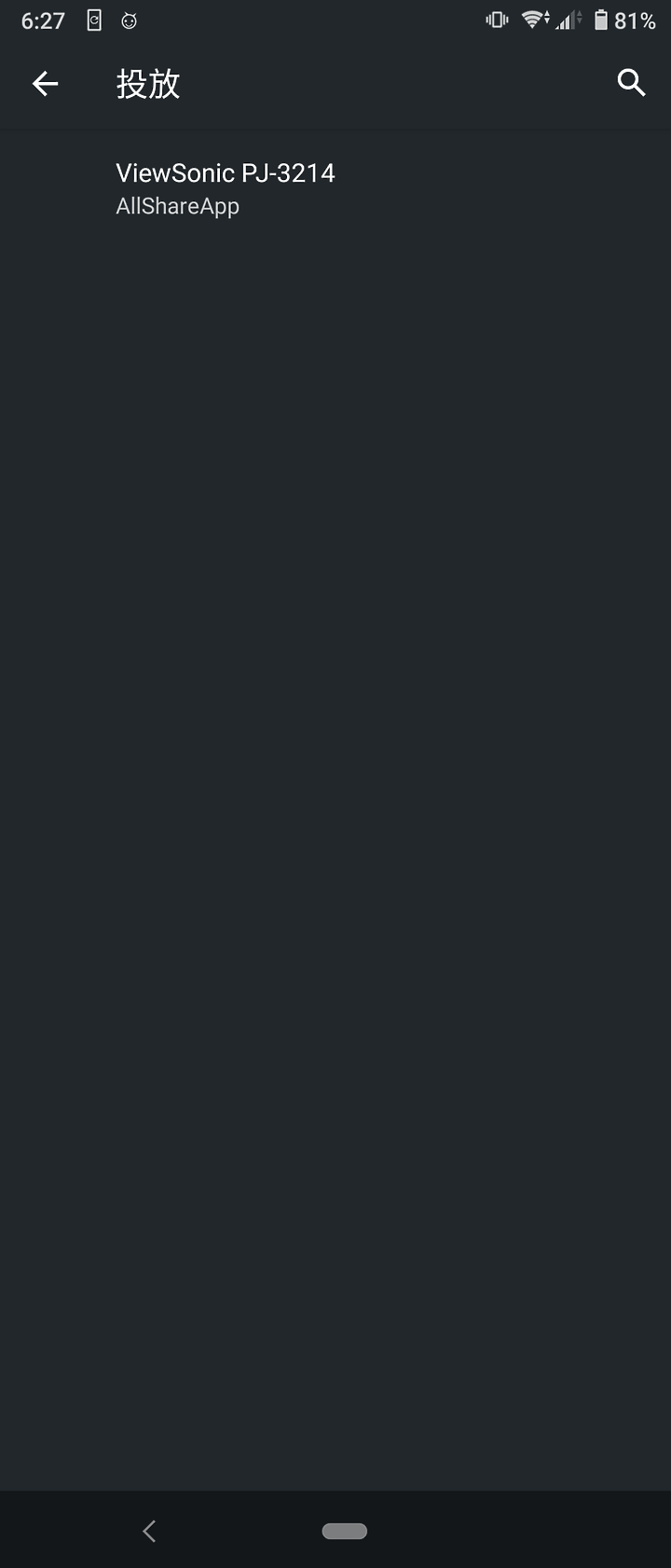

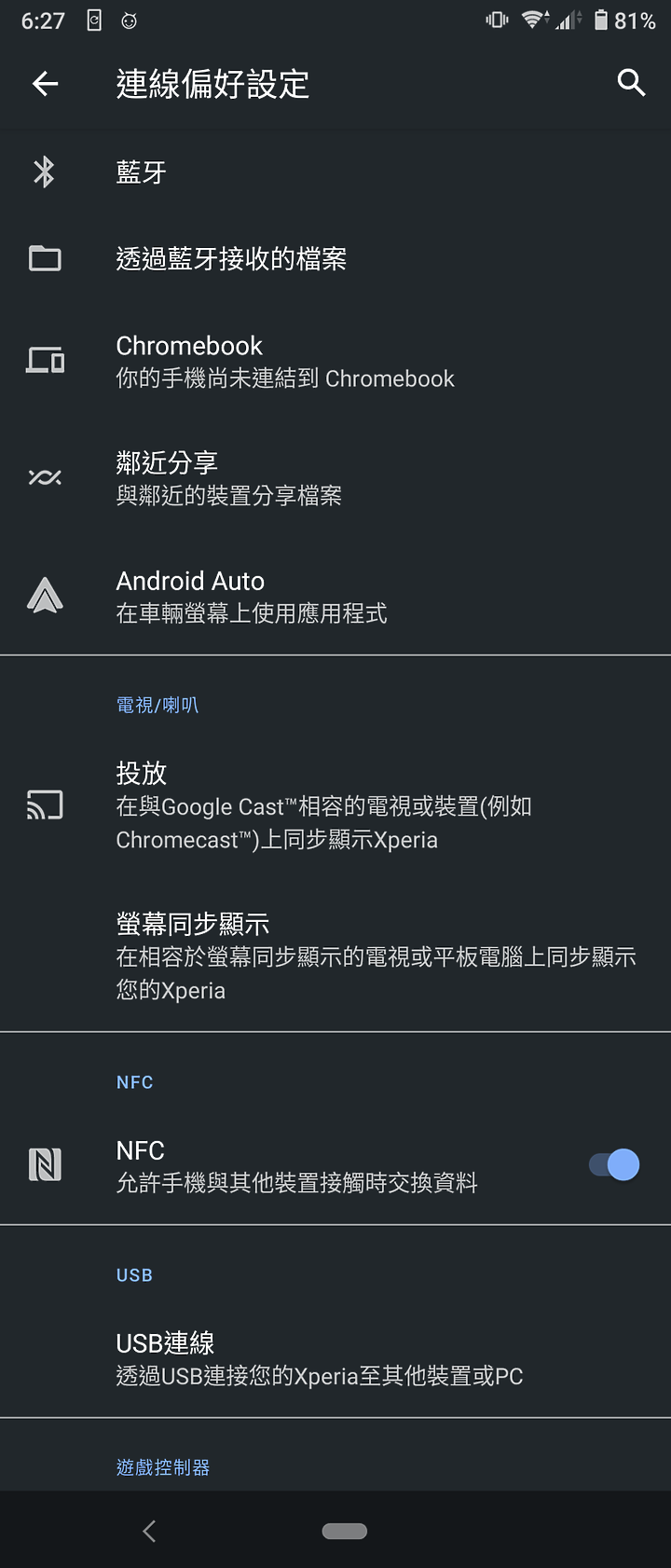

每支手機設定不同，下面是Sony Xperia 1操作，到 設定 → 裝置連線 → 連線偏好設定 → 投放









回首頁

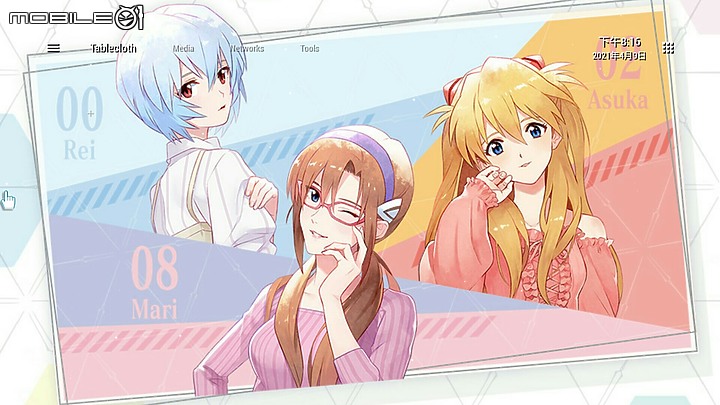

02-5.個人桌面介面


換個啟動器，美化! 但是要"設定"或看光源壽命，得回到原廠首頁

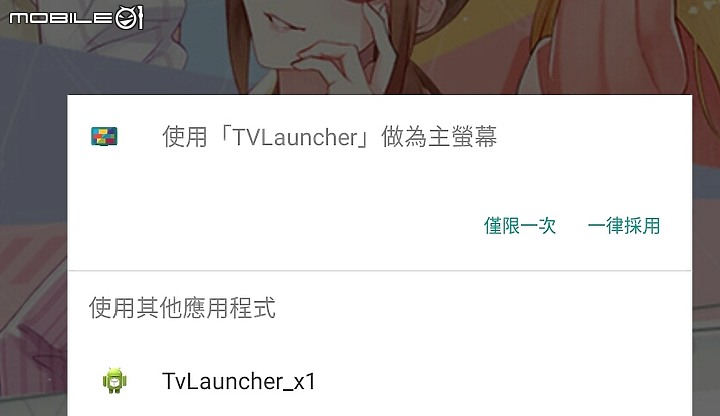

裝新的啟動器，會有這個~選擇主要主螢幕桌面。上面目前新的，下面是原廠，然後一下"一律採用"

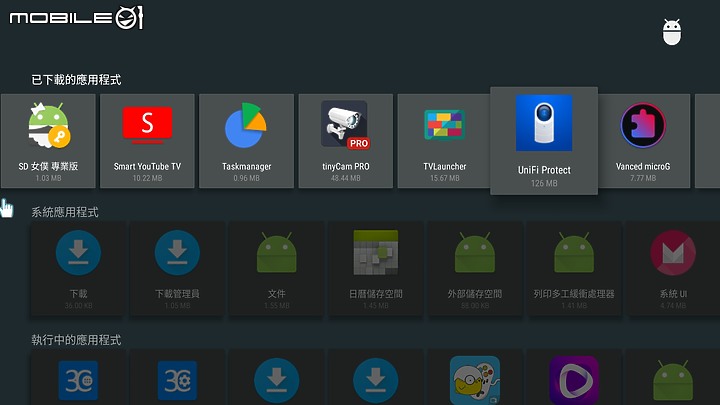

到應用程式，把TV啟動器，預設值清除就可以(不會影響內部設定)

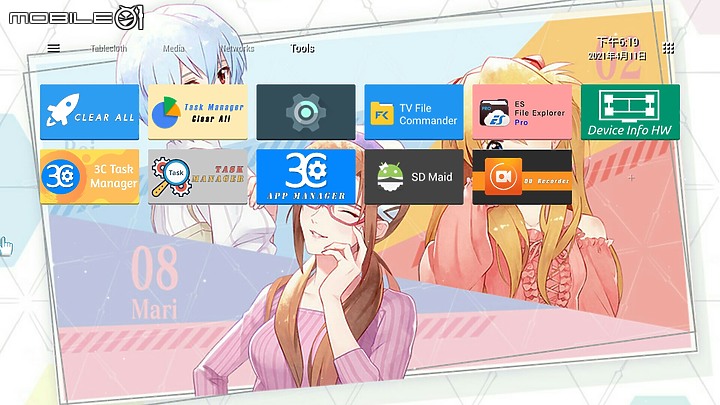

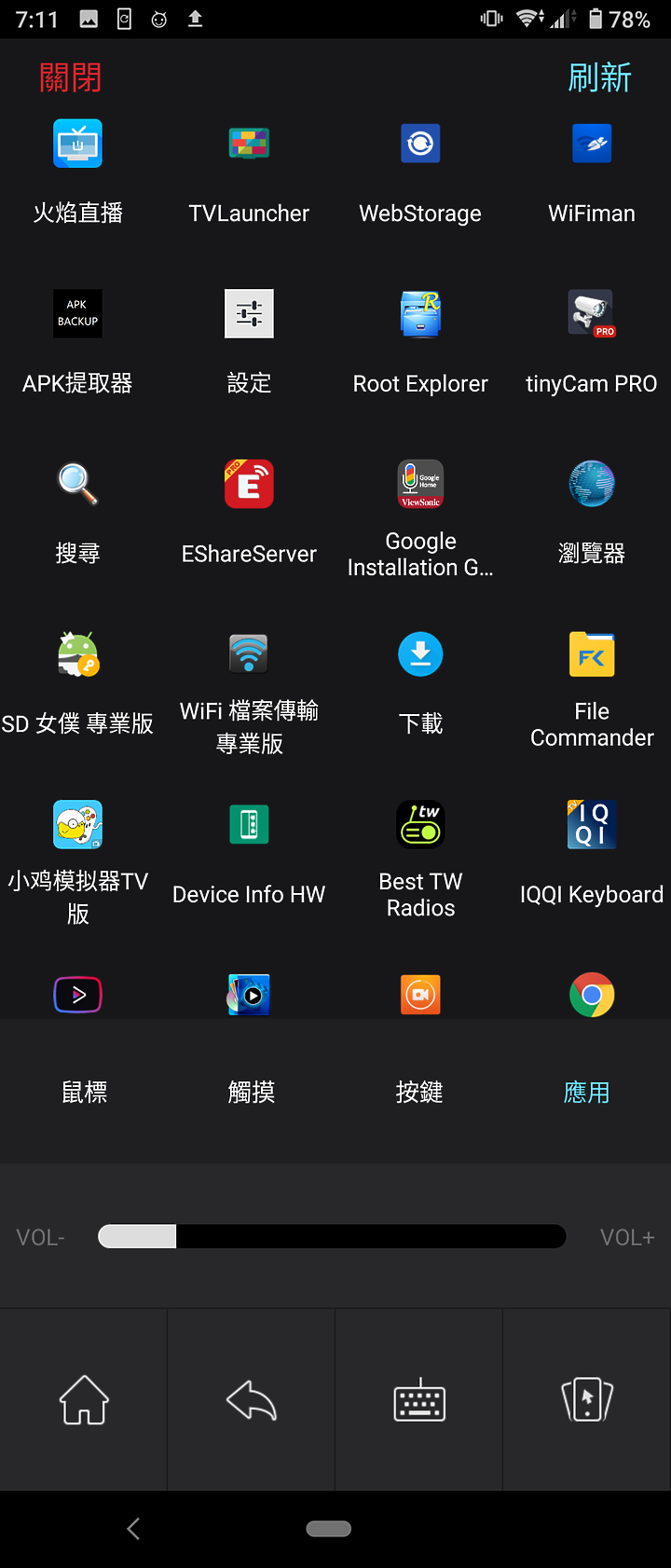

下面是個人會用到的APP，參考!

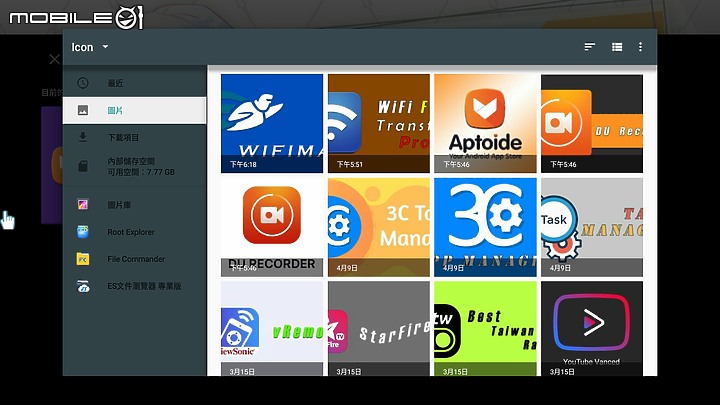

TV啟動器~裡面APP拉出到桌面~有些圖式不是這樣大。要看APP圖式本身是否有支援到各種設備產生形狀樣式，手機或電視。






拉出來都是小圖示又是大圖式，不平均~自己DIY改圖示替換

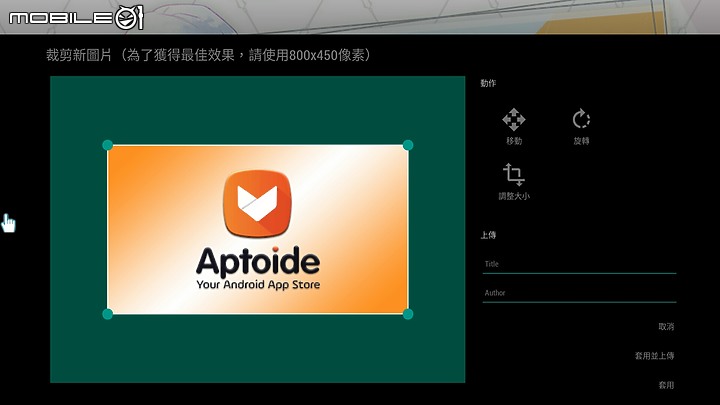

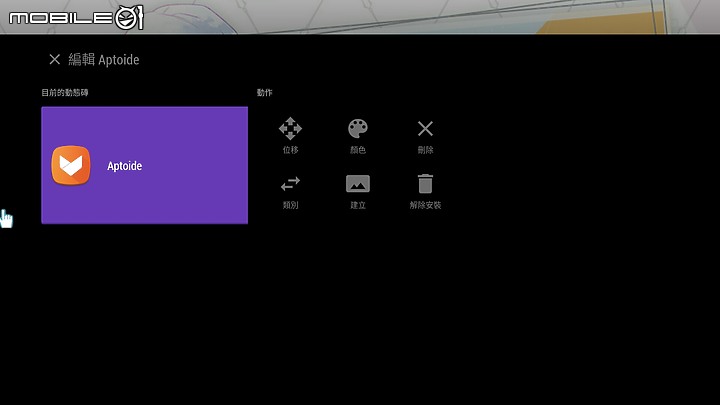

例如： 點選 Aptoide (滑鼠左鍵不放 或 遙控器 OK 久按)，按 建立




選圖




套用 即可。 (圖示尺寸800*450)

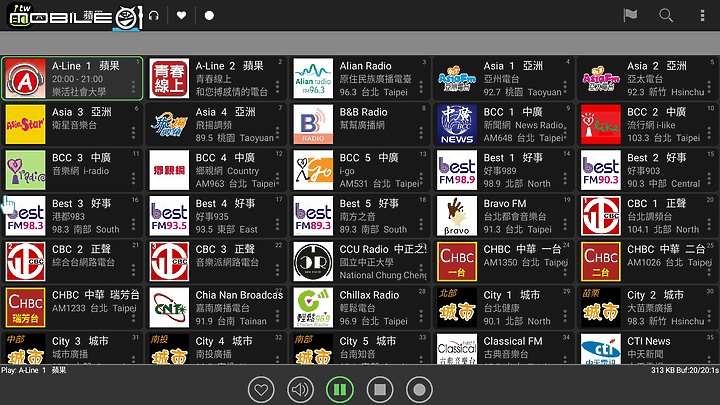

這是不錯電台，操作上要靠滑鼠~遙控器沒辦法! 回首頁~還可後臺繼續運作，關掉光原，當收音機!

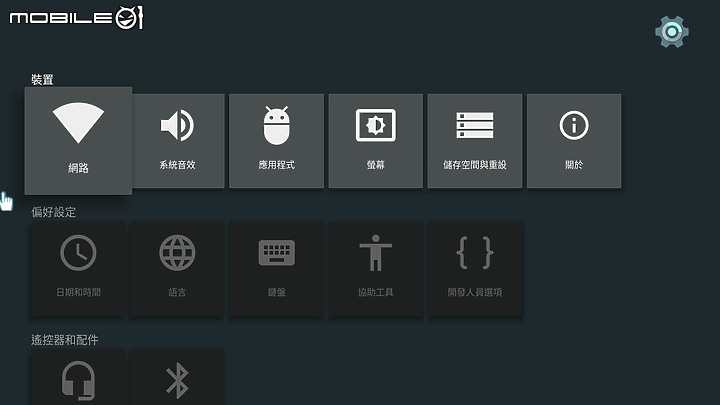

ViewSonic M2 設定內介面







回首頁

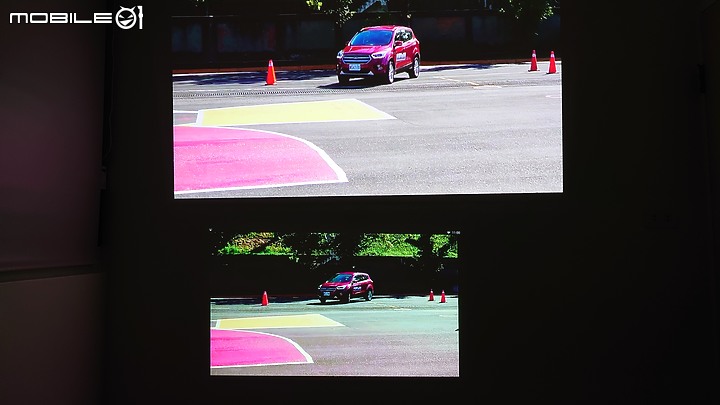

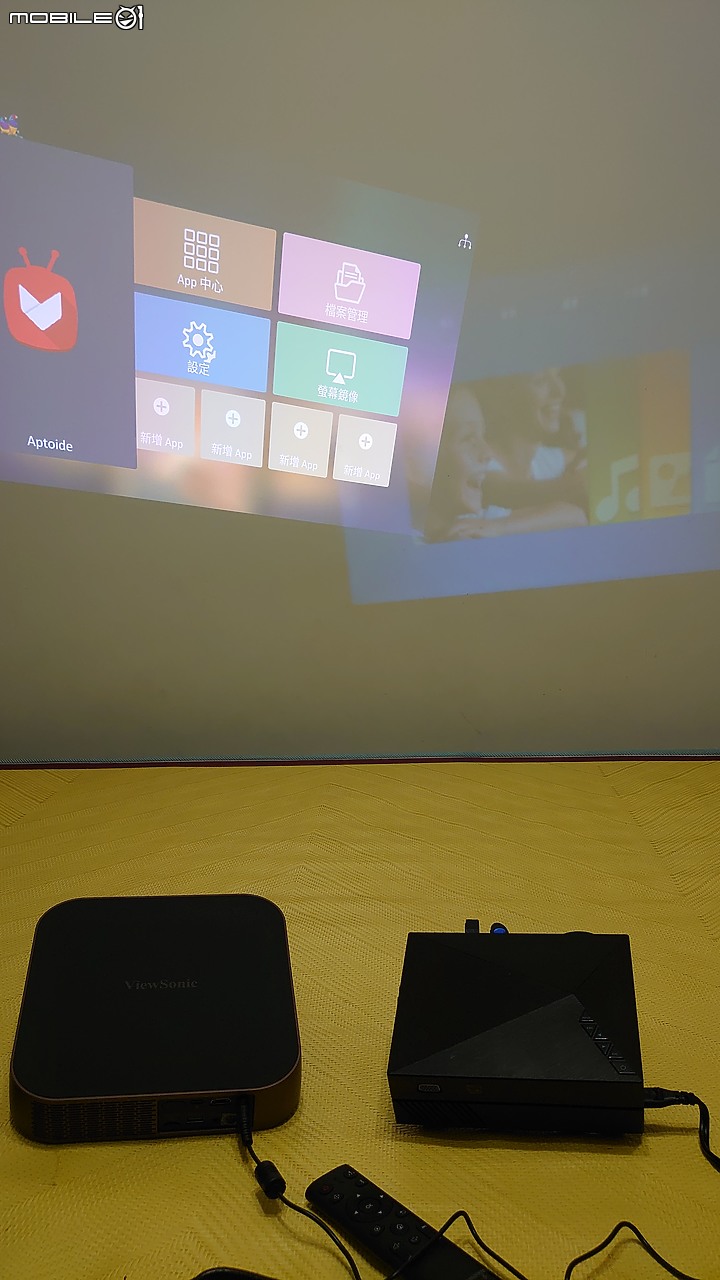

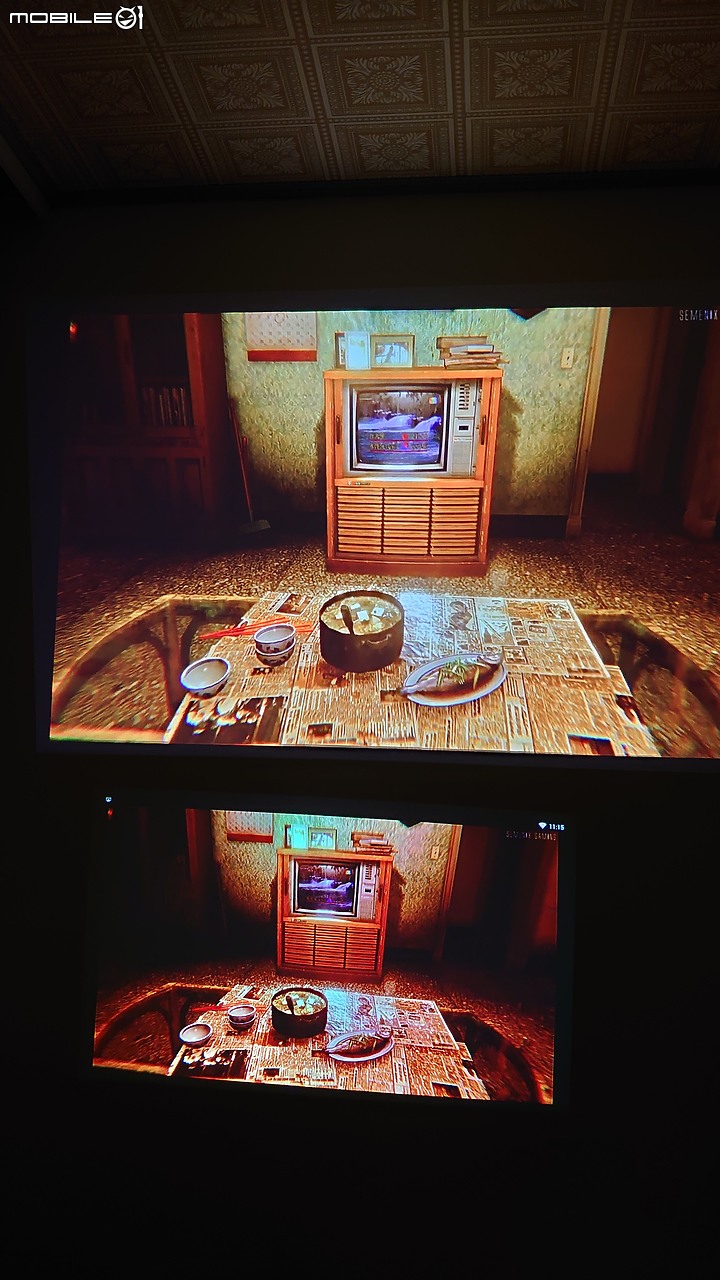

03. ViewSonic M2 VS MOMI魔米X800 畫面

照片/影片，都是由手機拍攝，多少有些誤差~~見諒!

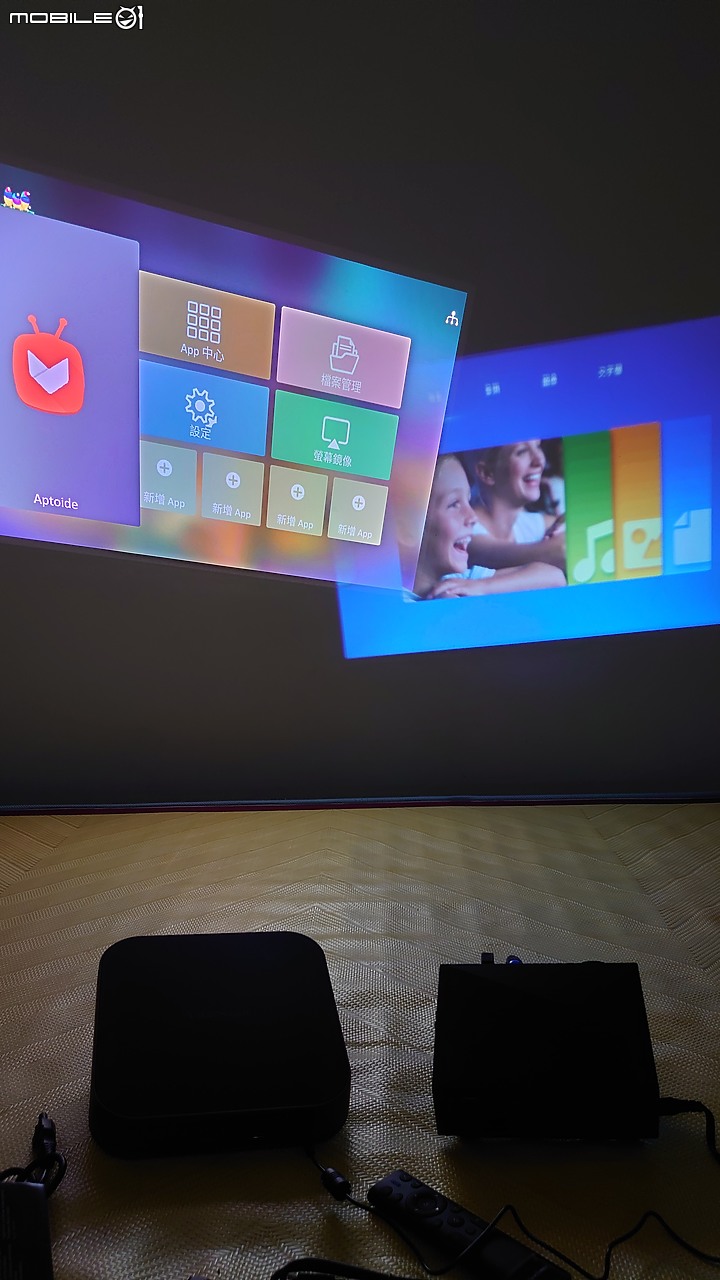

比對一下效果!




開機狀態，MOMI 魔米 X800 的風扇非常大；則M2是很安靜~風扇觸摸很微弱吹出

也發現M2，只要一通電，風扇就會開始運作~保持待機狀態!




ViewSonic M2 是1200 和 MOMI 魔米 X800 是1000 ，亮度差別很大，還有色彩!






影片比較：




回首頁






04. 鏡頭面板-貼膜

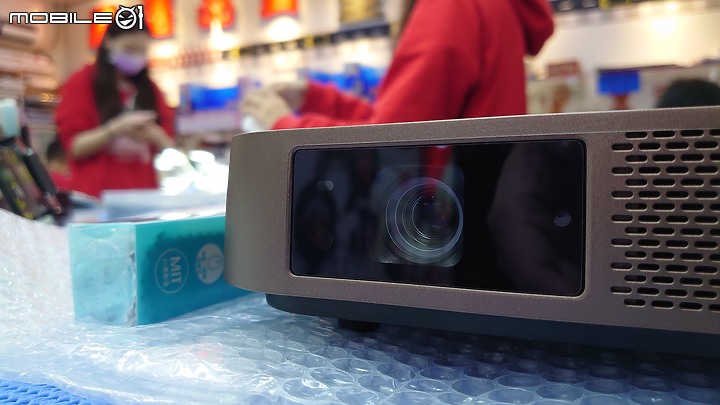

怕面板刮傷，再上一層保護貼!










回首頁







05.DIY腳架


有了投影機~想到了腳架~而腳架在網路上看不上想要的。 家中剛好有一個燈架又有點生鏽，乾脆拿來DIY!

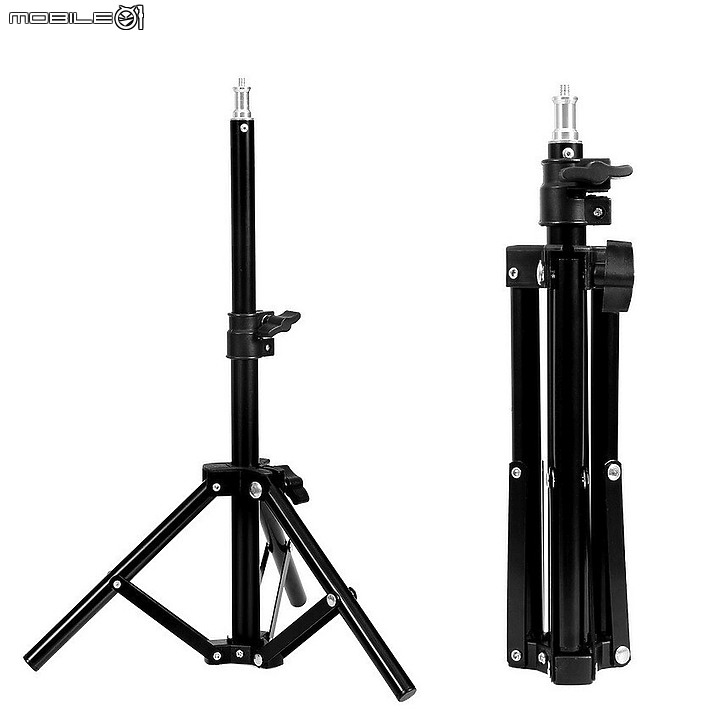

如網路上這款~有可以鎖的

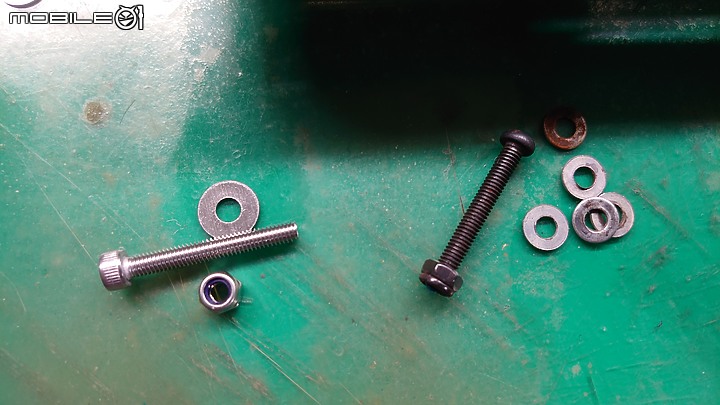

換成白鐵螺絲....








網上買了這個雲台，結果改完後發現，會搖晃~但還是免強可用...由於要南下過年沒時間搞~北上再換一顆!






回首頁

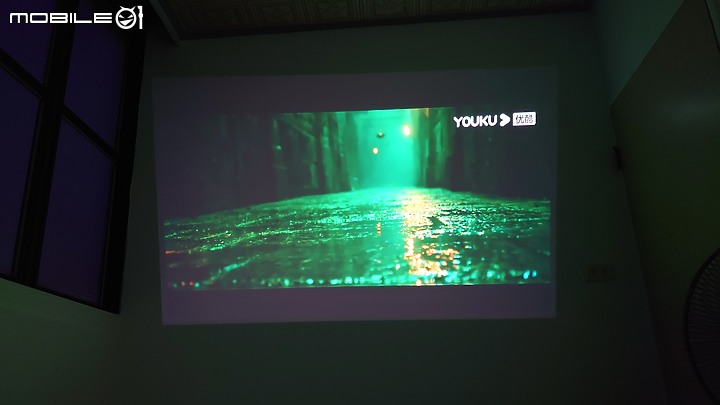

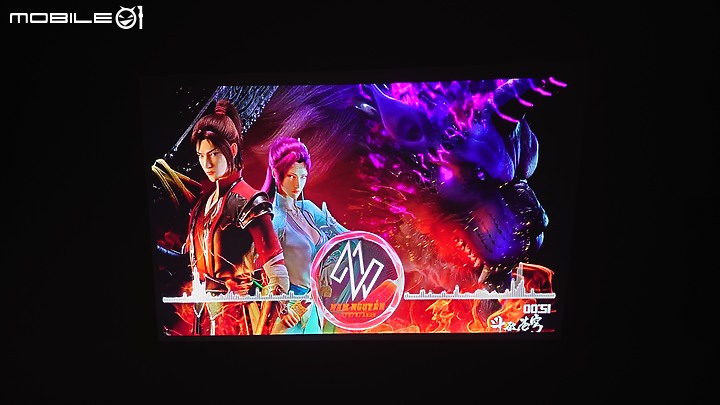

06. ViewSonic M2 使用畫面

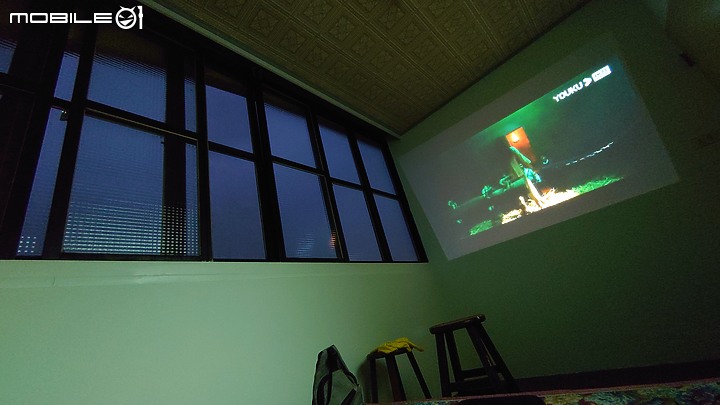

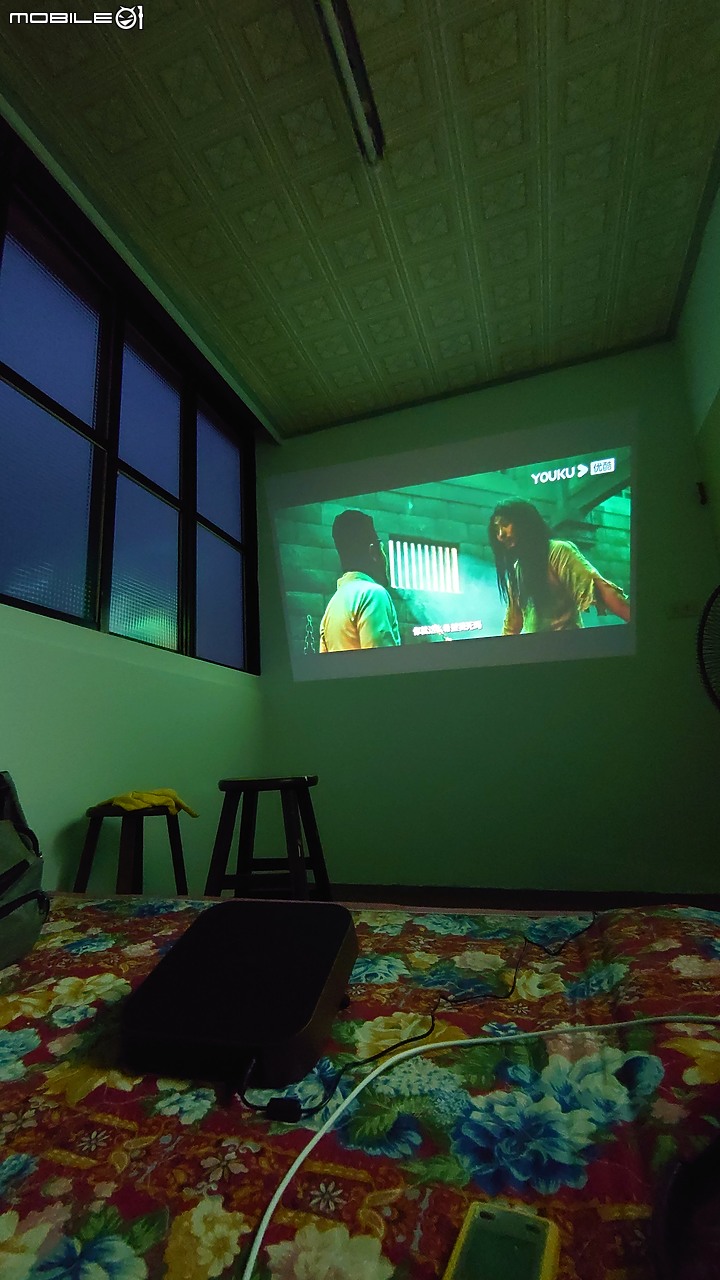

過年返鄉拍攝，凌晨5點多拍攝














隔天晚上，室內日光燈!

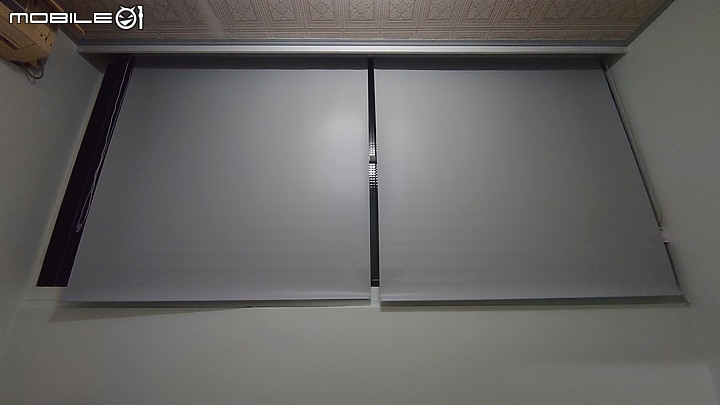

鄉下家中，窗外空曠~白天曬(熱)，跑去特力屋買捲簾搞

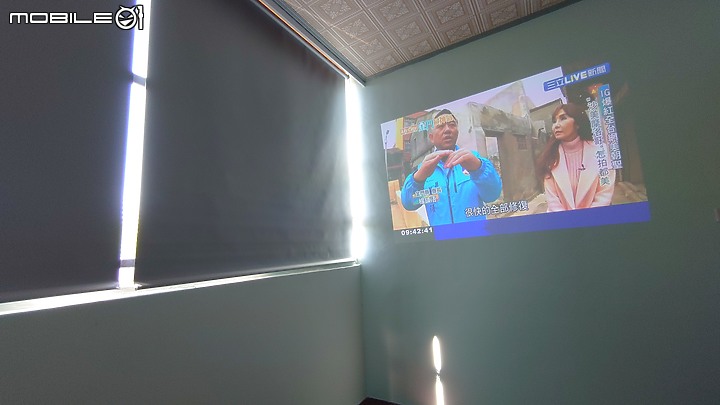

白天捲簾遮擋日光，免強狀態~實際看是還算清楚，若光線太強就不行!

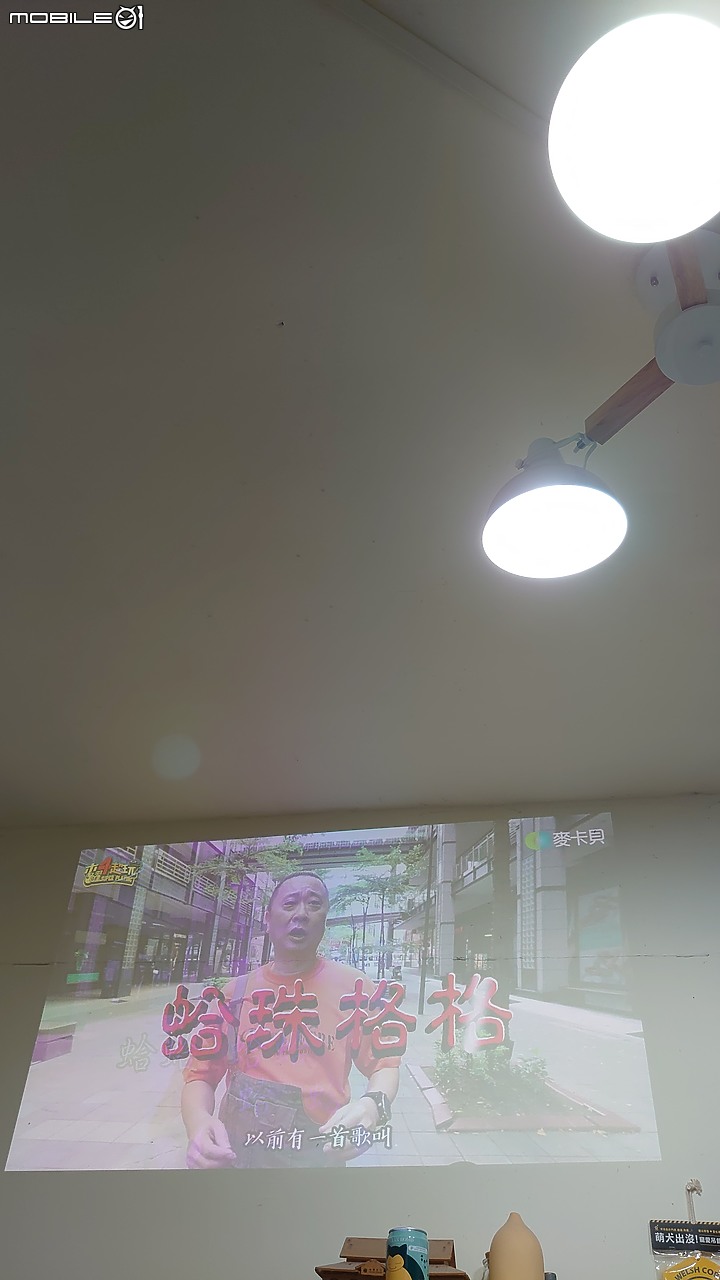

另一室內，燈光下旁:







回首頁








07. ViewSonic M2， Vivitek QUMI Q3 Plus對照

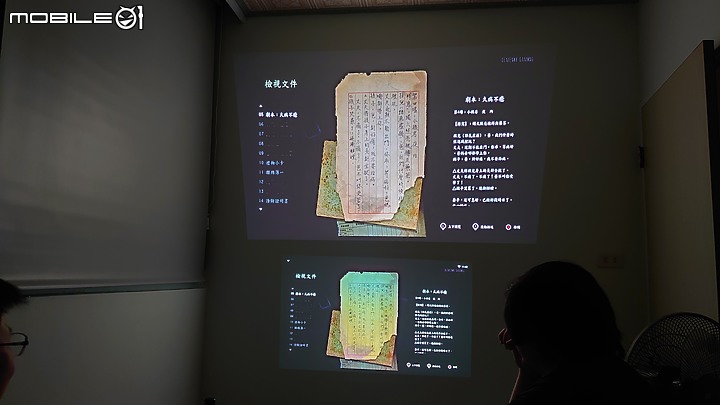

畫面大概挑一下~參考!

Vivitek QUMI Q3 Plus 顏色較太鮮艷，有點不太喜歡；ViewSonic M2則沒那麼強眼~看起來比較好，應該介面其中配色

顏色。這個價格範圍內的大多數投影機的色彩都不精確，尤其是綠色，但是M2是不同的。它呈現的綠色實際上非常精確，就像黃色一樣，紅色和藍色看起來像是卡通漫畫一樣，過飽和和人為的。

















回首頁








08. 快拆雲台


過年後返北上，針對腳架雲台問題! 每次要用得鎖上去~乾脆改個快拆式比較方便。

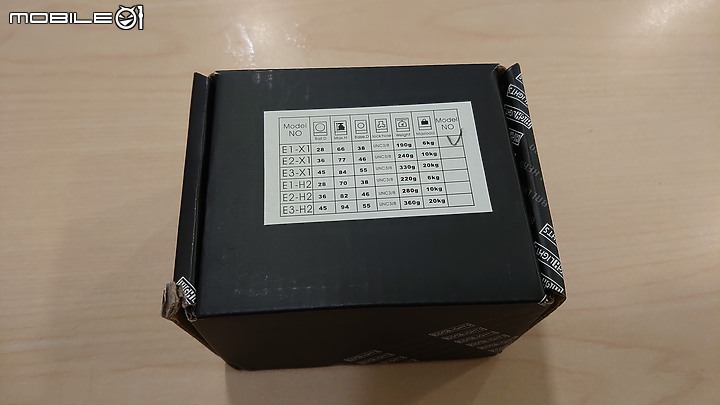

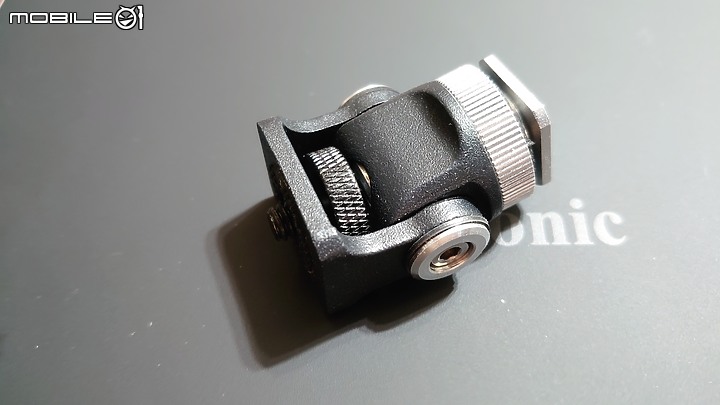

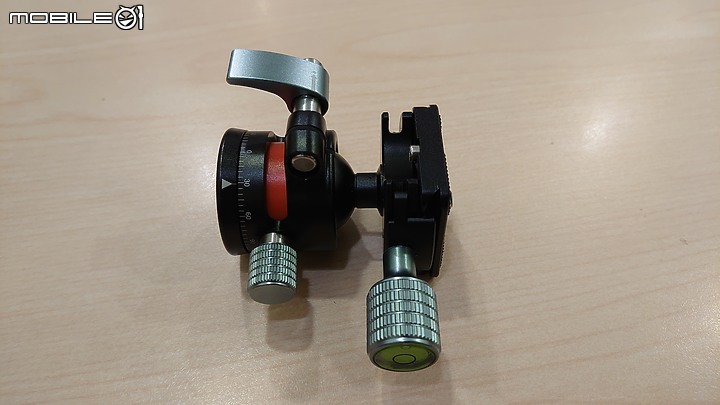

敗了 HIGHLIGHTS 雄火 E1+X1 低重心 全景雲台

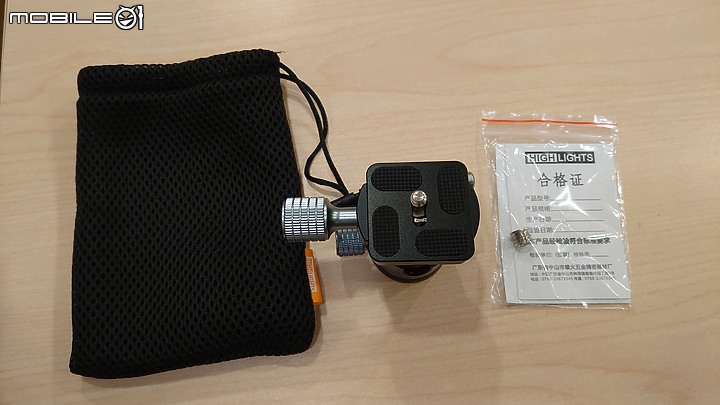

有附雲台保護袋，還有螺絲轉接座，質感不錯!






這顆承重6kg，而ViewSonic M2 淨重: 1.32kg ，夠用!

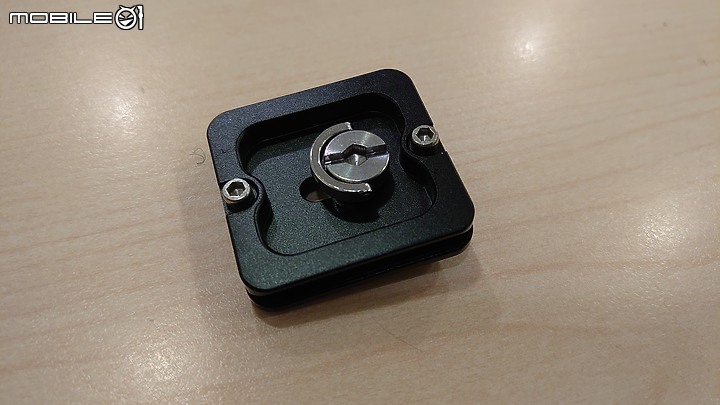

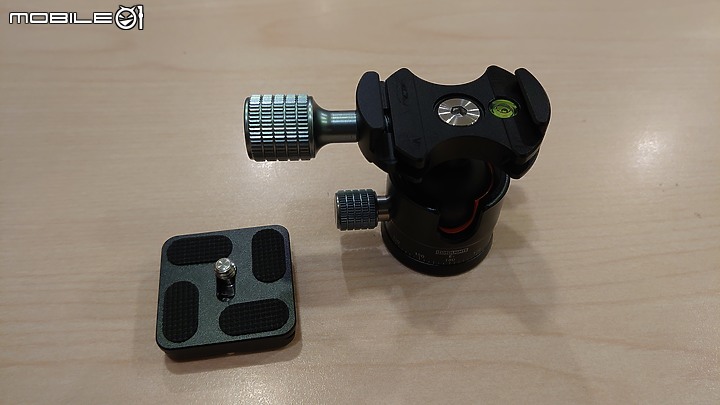

快拆底盤

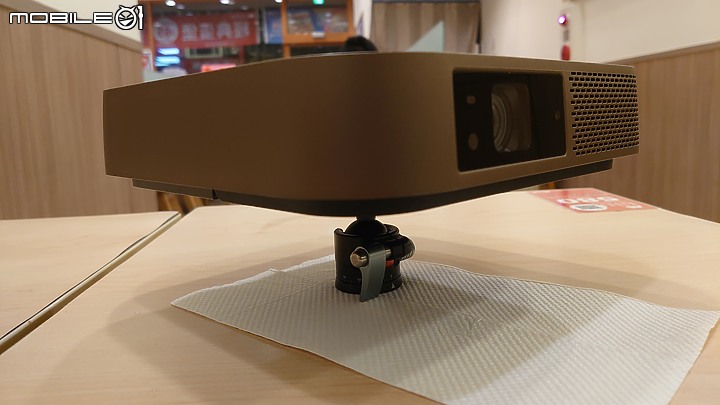

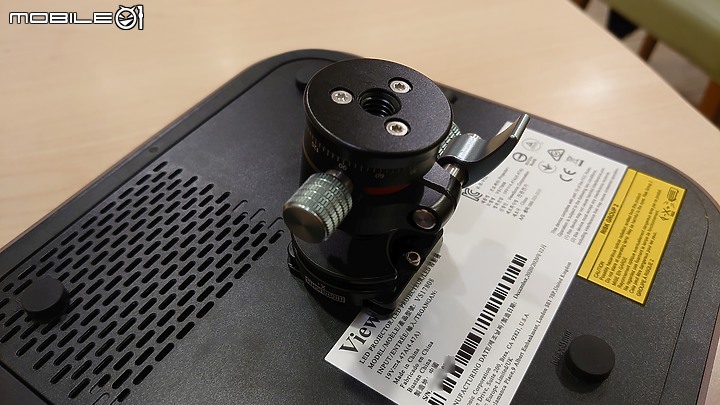

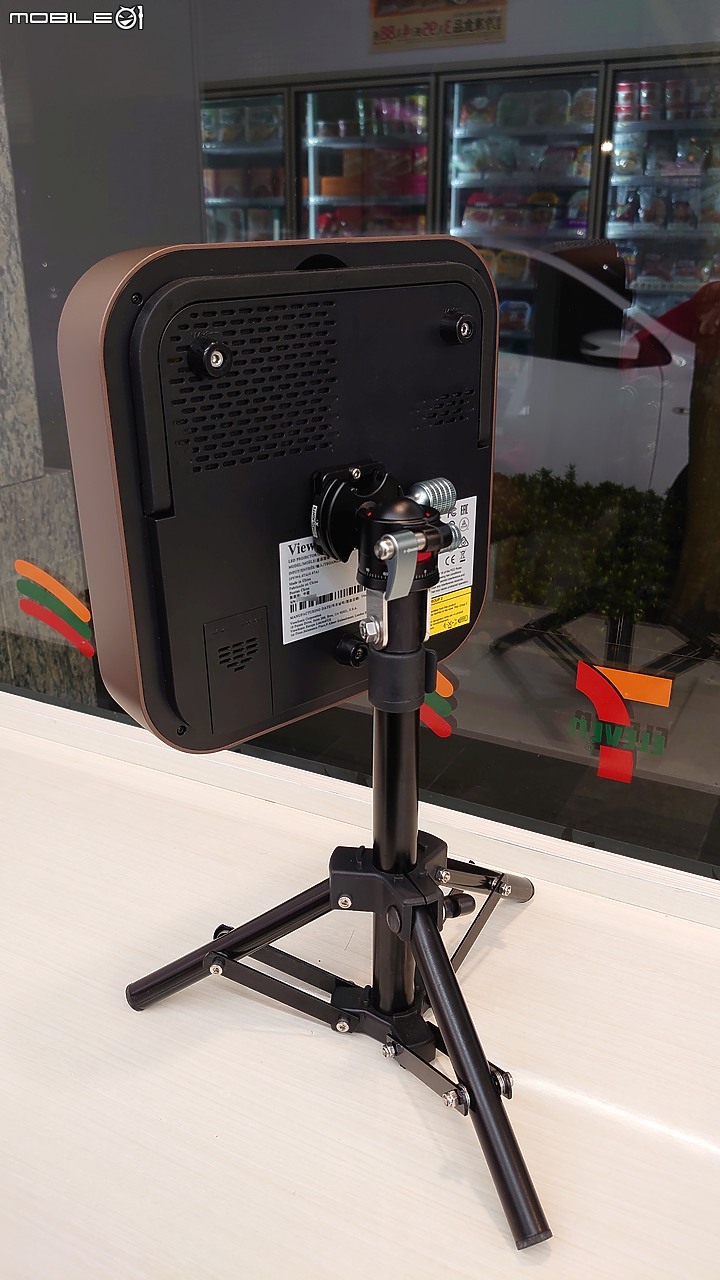

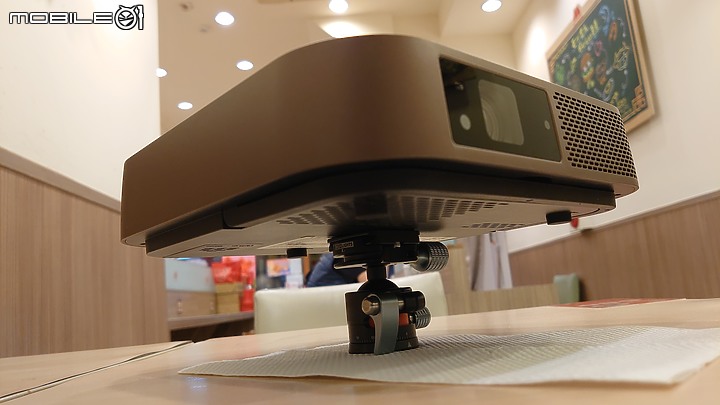

安裝上去看看~方便上鎖










立起來穩

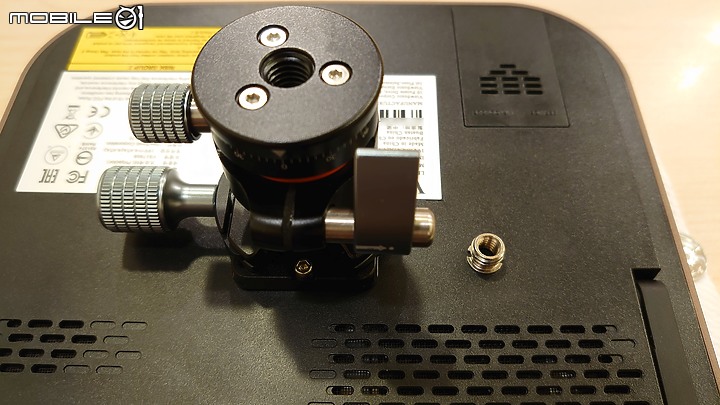

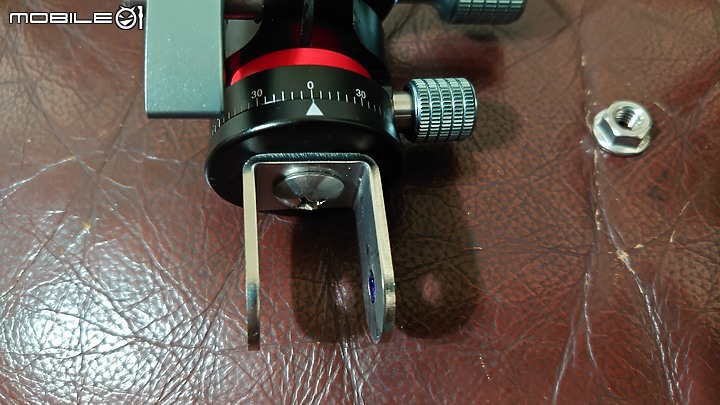

E1+X1底部是預設 3/8標準接口螺絲，有附轉接為1/4螺孔

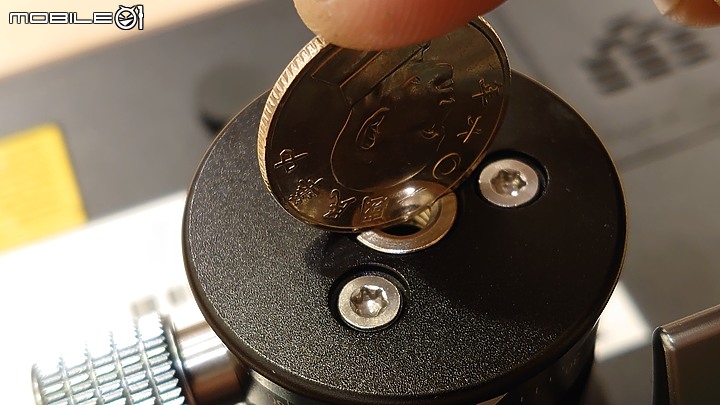

轉換螺母鎖上去，用硬幣即可!








至樣大功告成


回首頁








09. 增高腳墊對應快拆座


裝完快拆雲台之後，又發現小問題!

底盤高度是1公分，ViewSonic M2的腳墊不到1公分，所以不穩!

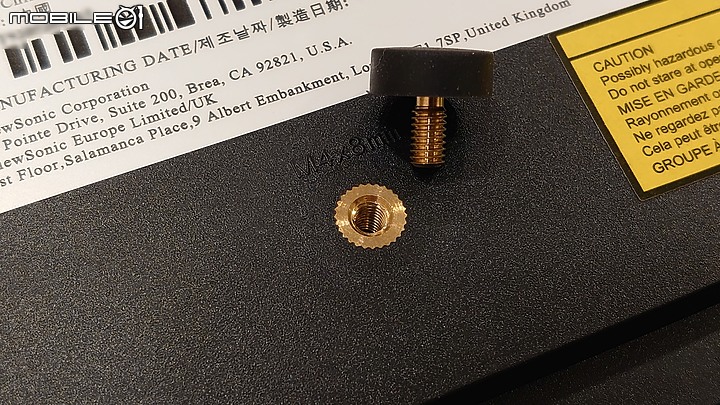

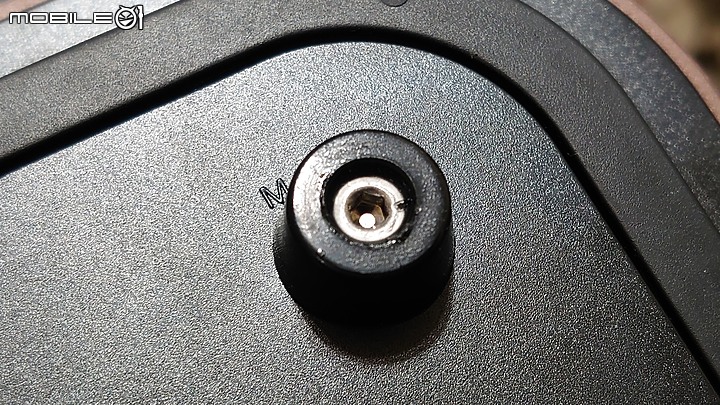

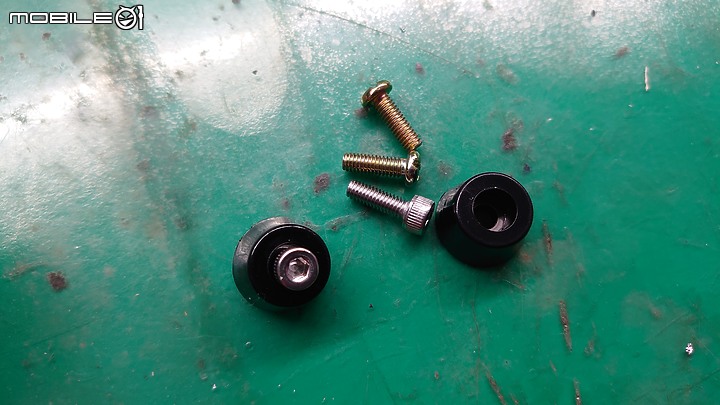

想到就增高腳墊，不用附的一般螺絲~改用內六腳螺絲，用瞬間膠固定黏住腳墊和螺絲就完成!




可以手轉~腳墊和螺絲不會脫離




問題大致解決~穩定!

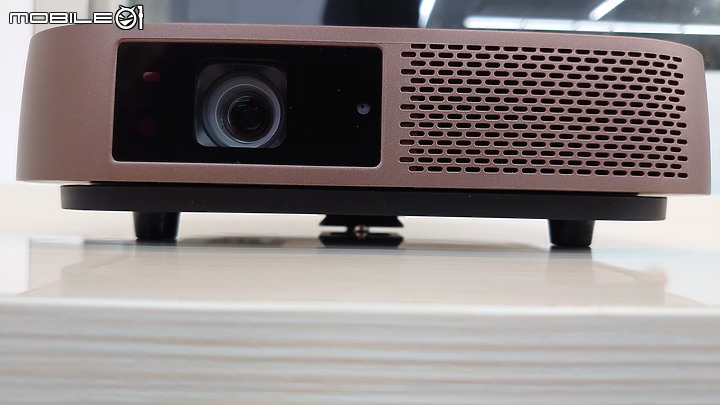

看起來還好，增高的腳墊!












回首頁







10.周邊小物

01. 省力型三轉二插頭，不想剪斷插頭第三隻腳。有些地方沒有三孔插座就靠他!

有些插座很緊，拔的要很用力~也靠他方便輕鬆




02. 魔鬼束線袋




03. 靜電貼，把遙控器上面保護

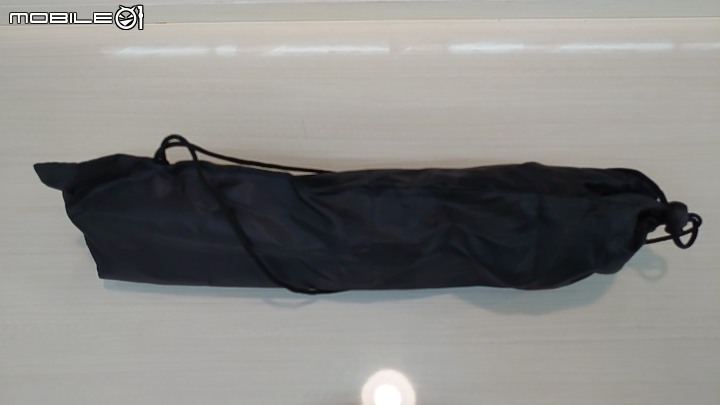

04.三腳架套子




配件就這樣......


回首頁






11. 短心得


ViewSonic M2 在價格上也不便宜~不過重點高質量精心設計的DLP投影儀，體積小巧輕，方便攜帶放入背包，單手拿不會很重~規格上都不錯，完整的連接埠!

現在改放背包~原廠附的收起來!



揚聲器的聲音令人驚訝，音質很棒，不用再額外掛藍芽喇叭；風扇噪音方面也是非常安靜，出風微弱卻可以壓低溫度，觸摸感溫溫的!

不看看投影機~開啟APP，例如youtube 或網路收音機之類，關閉光源，延長LED壽命。M2當成藍芽喇叭音響也好。

它的亮度不足以在日光下觀看，但是在拉開窗簾或光線略微暗淡的情況下仍能很好地觀看，室內日光燈下也是不錯，清晰明亮的鏡頭/光線清晰銳利，一般看不出來有任何異狀!

遊戲方面，我沒再玩~原廠標示輸入延遲, 125ms，玩遊戲可能比較嚴重。而有些網友玩過感覺示OK，總之要看遊戲種類，不然要更低話就選擇M2e，稍微好點，輸入延遲, 66ms，整體一樣只規格降低!

它有支援行動電源使用(須符合PD快充45W以上)很好，身邊沒有TypeC行動電原無法測試! 。


如下方：




M2本身沒有關機的選項~只有關閉，意思只要有供電，M2風扇就會開始待機運作，啟動或關閉處於一直運作，狀況如果像影片中~關閉後有後台APP未關閉就繼續跑，回報並等原廠更新修正。

我印象中~投影機應該是要完全關機，沒有任何在做動或耗電，風扇自動停止~上面問題有問過客服，但就是沒有得到好的答案~

所以沒有要使用時建議從延長線關閉電原或是直接拔電原線，還有有後台運作的APP可以完全關閉再關閉。

M2沒有支援側投! 原因側投會有明顯的畫質損失和亮度損失。家中或是學校、商場專業架設投影環境，沒有人會選擇側投，雖然有支援側投確實更適應不同的應用場景，但畫面就沒麼好看~光源還是直投~只有調整畫面內容更正，變成旁便會空出白框。而且上網查到的側投的機種多也不多見~所以建議一般保持投影機最佳的畫面效果，最好是在正投的情況下!




總結~M2本身是沒什麼大問題~小問題到是還好，使用上無大礙~簡單一句，這確實很棒。

辛苦看完感覺亂亂開箱，文章提供給有興趣的網友做參考。


回首頁








12.韌體更新 20210416-版本 V1.00

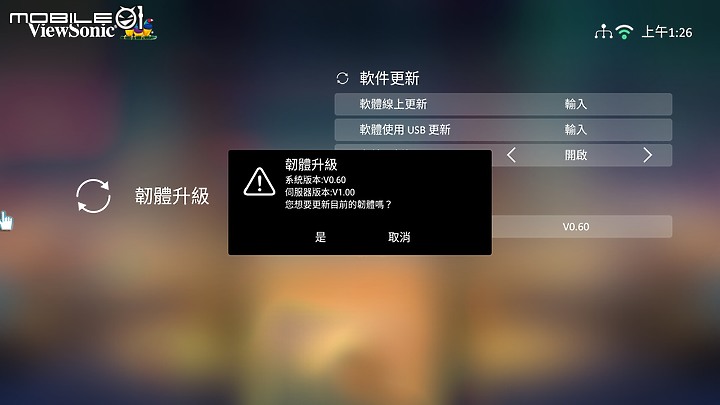

這幾個禮拜忙~就沒拿出來用! 剛好有空想用M2看看'，開機後跳出更新提示! WOW

想說更新是非常久才會用到!


目前版本為 V0.60
最新版本為 V1.00




我上網查詢官網~卻找不到任何相關 Viewsonic M2韌體更新資訊。 不知道更新甚麼內容或是修正什麼=.=

更新看看~

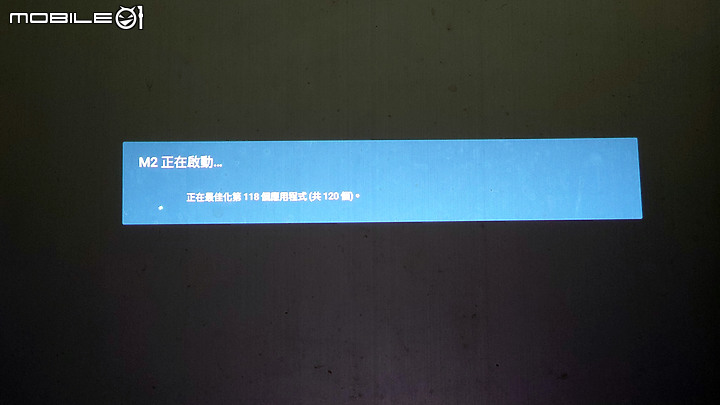

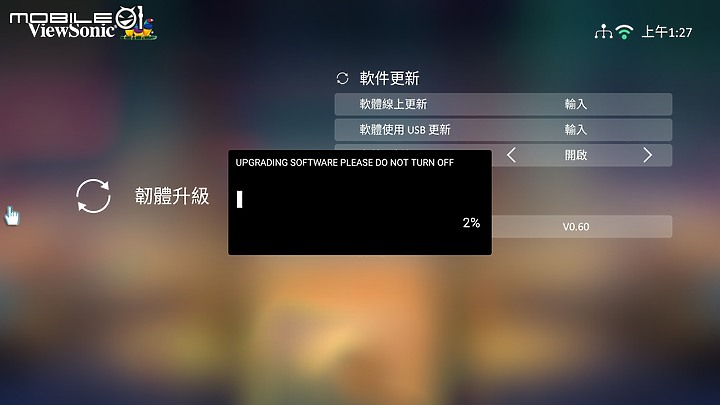

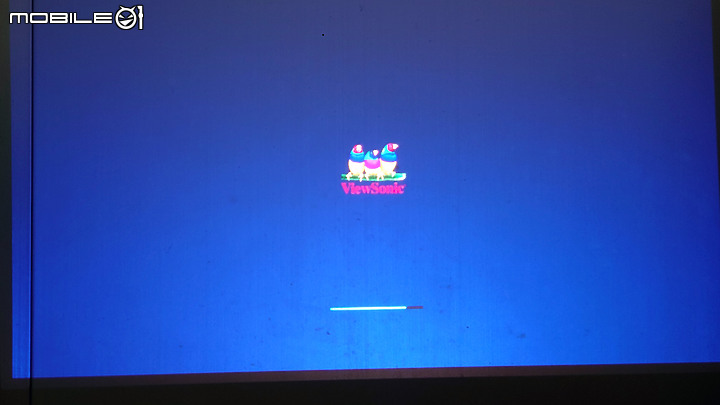

更新下中，會卡一段時間，大概48%差不多下載好了~重新開機~








更新後~表面沒甚麼改變~版本從0.60變更1.00

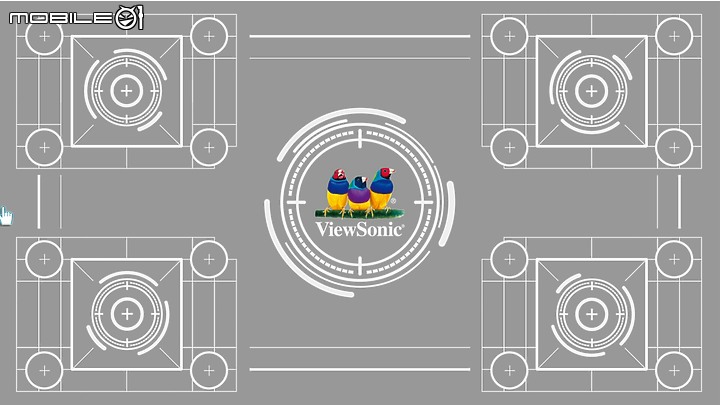

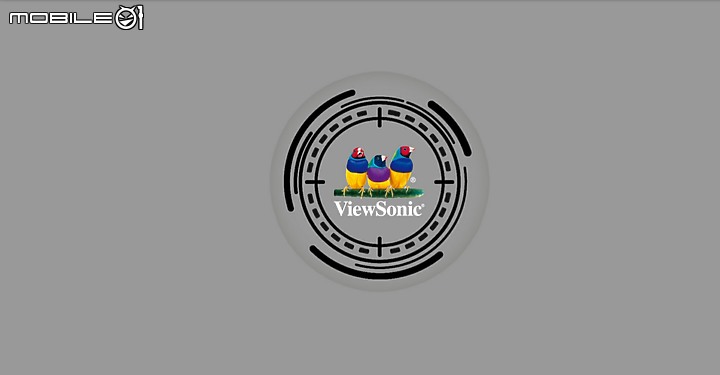

自動對焦畫面改變了~修正速度!

改變前



改變後





目前得知透過Chromecast在鏡射好像有些問題，修正後反應變快
HDMI 接受訊源切換反應變好~
最重要，測試關閉投影機後，APP後台未關閉的問題，已經修正。

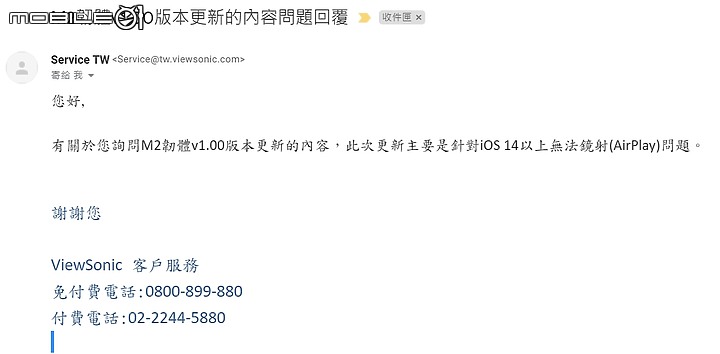

其他部分就這樣~不過還真的不知道更新內容到底有哪些~太神秘。
整體只有更新部分BUG，看關於系統內容是沒有變化!



上面BUG-V0.60，下面是更新後V1.00，測試關閉後狀態
