同軸線到底分了哪些種類

fisttyrant
個人積分：15分
文章編號：41472073

15分

樓主

2013-01-26 18:46

小弟以前的轉換器那些都是別人幫我弄好的
除了耳機 , 耳擴 DAC轉換器線材都不是我用的
但最近想換一套新的系統了
可是卻卡在同軸線的方面
在網路商店上面看同軸線又分了很多種類

1.RCA同軸線
2.數位同軸線
3.RCA數位同軸線
4.75歐姆同軸線
5.110歐姆同軸線
6.BNC頭同軸線

小弟試著把普通的RCA線拿來插同軸孔甚至可以用
幾個元素讓小弟在升級訊源方面真的碰到了大問題

例如 :
RCA同軸跟數位同軸有什麼區別
RCA數位同軸又是什麼什麼東西 ?
75歐姆跟110歐姆又是什麼
(110歐姆本身不是我找到的昰別人跟我說的)
BNC頭同軸跟一般頭同軸又差在哪裡

還有些人拿RCA線當同軸線
拿同軸線當RCA線
這樣互換會有什麼影響嗎 ??

就類似這些問題搞的小弟輾轉難眠

有誰能說明的嗎

拜託了

2013-01-26 18:46 發佈

文章關鍵字軸線種類

TPSRA

TPSRA
個人積分：30分
文章編號：41472350

30分

2樓

2013-01-26 19:10

1.RCA同軸跟數位同軸有什麼區別
RCA數位同軸又是什麼什麼東西 ?
標準的RCA數位同軸線特徵阻抗是75歐姆,類比用的RCA訊號線則無標準阻抗
其實兩者可以通用

2.75歐姆跟110歐姆又是什麼
110歐姆的數位線是AES/EBU平衡線(三芯),並不是同軸

3.BNC頭同軸跟一般頭同軸又差在哪裡
BNC跟普通同軸可以轉換,接頭形式不同而已
理論上是BNC優於RCA但市面上RCA線居多

大個女

接頭端子阻抗先求統一

2022-03-18 22:02

fisttyrant

fisttyrant
個人積分：15分
文章編號：41473320

15分

樓主

2013-01-26 20:32

同軸就是數位線吧 ?
然後只有分RCA跟BNC兩種頭
然後110歐姆應該不是同軸線

這樣理解有問題嗎

?

scottching

scottching
個人積分：107分
文章編號：41473486

107分

4樓

2013-01-26 20:45

fisttyrant wrote:
有點明白了同軸就是數...(恕刪)

BNC一般比較少見....

TPSRA

TPSRA
個人積分：30分
文章編號：41473723

30分

5樓

2013-01-26 21:04

fisttyrant wrote:
同軸就是數位線吧 ?

普通RCA的訊號線也有用同軸構造
會說"同軸線"多是指數位線沒錯

110歐姆不是同軸,是抗干擾更完整的數位線

ep001

ep001
個人積分：79分
文章編號：41475027

79分

6樓

2013-01-26 22:23

fisttyrant wrote:
小弟以前的轉換器那些...(恕刪)

首先得從何謂同軸線開始說起....

同軸線，指的是由外導體和內導體構成

外導體成空心圓柱狀，內導體成圓柱狀

外導體和內導體從橫切面來看，其圓心為同一點，從三維空間來看就是在同一條軸

故稱同軸線

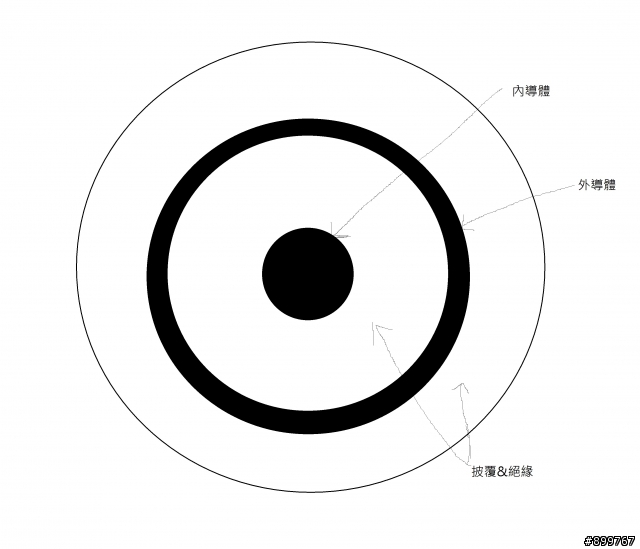

大概長的像這樣

畫的不是很圓，請自行腦補

同軸線本身沒有身甚麼數位同軸或是類比同軸

但線材會有所謂的"特性阻抗"(單位:V/I)

而SPDIF協定中，用來傳輸SPDIF信號的標準特性阻抗是75歐姆(以下歐姆均指特性阻抗)的RCA接頭同軸線還有光纖

所以，符合SPDIF協定的RCA接頭同軸線就會被當成數位用同軸，但類比線材對於特性阻抗沒有嚴格限制

所以數位用的同軸也可以拿給類比使用

但並非所有RCA訊號線都是同軸結構，基本上只要是有兩根導體(雙絞線、平行線......)

都可以做為RCA訊號線

而BNC用的是非平衡AES3協定用的接頭，對線材的要求一樣是75歐姆的同軸線

特性阻抗為110歐姆的平衡數位線是在平衡式AES3協定所使用，用的接頭是3pin XLR

同理，110歐姆的平衡線也可以用在類比線材

大個女

3pin 的xlr接頭是否要符合110歐姆呢

2022-03-18 22:07

fisttyrant

fisttyrant
個人積分：15分
文章編號：41477331

15分

樓主

2013-01-27 0:19

ep001 wrote:
首先得從何謂同軸線開...(恕刪)

樓上講的很清楚 , 我明白為什麼會分這麼多了 ~

Namix

Namix
個人積分：9分
文章編號：43039642

9分

8樓

2013-04-11 23:09

ep001 wrote:
首先得從何謂同軸線開始說起....

同軸線，指的是由外導體和內導體構成

外導體成空心圓柱狀，內導體成圓柱狀

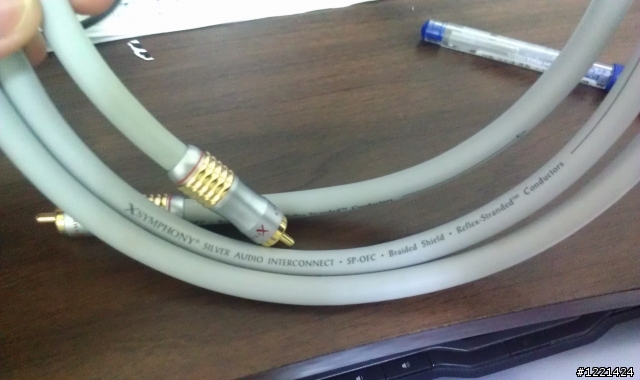

再請教版大！我的線材是底下這條，我該說它是同軸還是RCA呢？還是都可以通用呢？

我的是YAMAHA的重低音，有附贈原廠的同軸線，我把它換成這條比較後，發現重音變成敲大鑼般賣力的敲！而且節拍變成老牛拉車！換回原廠的線後，重音又回復低沈、點點到位的樣子！那又是什麼原理？請版大不吝指教！

KOBAYASHI

KOBAYASHI
個人積分：803分
文章編號：43039925

803分

9樓

2013-04-11 23:20

Namix wrote:
再請教版大！我的線材...(恕刪)

我猜這條是RCA訊號線不是同軸線

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」

Namix

Namix
個人積分：9分
文章編號：43054618

9分

10樓

2013-04-12 16:21

KOBAYASHI wrote:
我猜這條是RCA訊號線不是同軸線

回版大！我有努力的去翻出了舊盒子，品名的確是寫"鍍銀訊號線"幾個字！

我可以把它當同軸使用嗎？因為藍光機後面只有一孔同軸！

有插同軸孔試試結果有聲音！希望不是亂搞一通！哈哈！
