簡易自製耳擴分享

loveisid

loveisid
個人積分：13分
文章編號：38083925

13分

樓主

2012-08-28 16:54

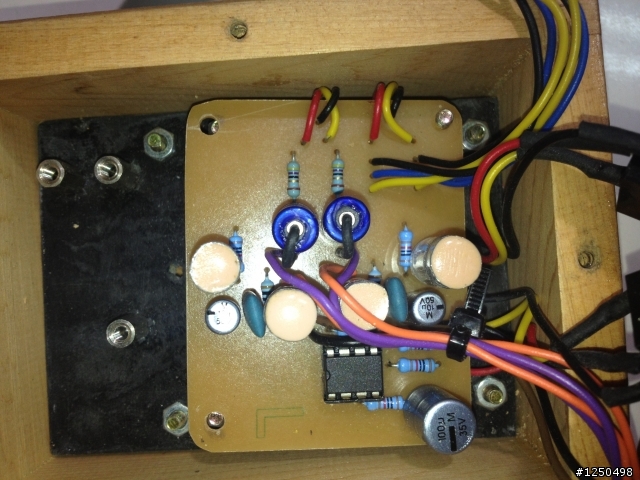

下面的圖是小弟自己做的簡單小耳擴
跟朋友借TF10和自己的IE80使用效果蠻明顯的
如果不用木盒裝的話空間可以塞在6*4*4)裡面(雖然也沒有很小

)
重點來了材料費全部加一加五百以內(不包刮外面木盒)

2012-08-28 16:54 發佈

KOBAYASHI

KOBAYASHI
個人積分：803分
文章編號：38086869

803分

2樓

2012-08-28 19:18

loveisid wrote:
下面的圖是小弟自己做...(恕刪)

材料去佑昇買的??

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」

小平2515

小平2515
個人積分：0分
文章編號：38087022

0分

3樓

2012-08-28 19:27

欣羨...

請問有具體的組裝方法及電路設計說明嗎? ^++^

loveisid

loveisid
個人積分：13分
文章編號：38091389

13分

樓主

2012-08-28 22:40

小平2515 wrote:
欣羨...
請問有具...(恕刪)

電路圖部分我沒辦法提供
因為主要設計的人是我朋友
不過來源網路上都可以找到的唷

他的電路主要是用雙ＯＰ用的
雖然我有修改電路圖部分東西
不過還是得經過他的同意才能夠分享
有興趣的人可以去網路上找找
打耳擴ＤＩＹ應該可以搜尋到不少人分享電路圖
可以先拿來插麵包板看看是不是能運作
說真的使用自己做真的別有一番風味ＸＤ
況且壞掉還可以自己修
傳說中的永久保固

KOBAYASHI wrote:
材料去佑昇買的??...(恕刪)

材料我是在網拍上找的
不只是一家店而已
我也有試過相同電容值可是不同價位的
效果真的有差
也有做過一百塊以內的
聲音都糊在一起
也有成本在一千三左右的
鼓聲更沈更有震撼力聽搖滾很適合而且不會有胡在一起的情況
解析也有加強
可玩性很高ＸＤ

小修修

小修修
個人積分：0分
文章編號：38096213

0分

5樓

2012-08-29 8:00

116好東西啊!!!(我有猜錯嗎?還是那是013?)
另外那兩顆臥式的....是119?

laevatain

laevatain
個人積分：250分
文章編號：38096604

250分

6樓

2012-08-29 8:38

如果上圖就是完整電路的樣子的話
我猜電路是RA1或COMY

HollerinHog

HollerinHog
個人積分：34分
文章編號：38097286

34分

7樓

2012-08-29 9:14

話說從來沒有人告訴我

倒底 µA741 ＯＰ怎樣啊

有人試過嗎？

御神火

御神火
個人積分：9分
文章編號：38099195

9分

8樓

2012-08-29 10:33

741不是高中實驗用的OPA嗎

在學校同學用那個做耳擴輸出聲音居然可以跟電話輸出的語音聲一樣

老師還說價錢好像一個5塊吧
還叫我們不用偷.....

loveisid

loveisid
個人積分：13分
文章編號：38104526

13分

樓主

2012-08-29 14:02

小修修 wrote:
116好東西啊!!!...(恕刪)

對！那顆是116
至於臥倒式那個是118
因為我不是電子系出來的我基本上都亂配因為也是會先用麵包板試看看
我也有把上面所有電解電容換成全部都是FRAKO的電容然後可變從電子材料行說的日本制雙聯40元的換換成ＡＬＰＳ的可變一顆三百初頭的那種
換完之後的感想是從圖這個聽的感覺到換之後聽的感覺是有進步可是沒有從一百塊成本的變到四百多塊成本的那麼大幅提升
不過亂玩之後才發現有些東西真的貴有她貴的道理

laevatain wrote:
如果上圖就是完整電路...(恕刪)

應該跟ＲＡ1比較有關係不過都有再多加點或少點東西
而且我的ＰＣＢ底部是只有一層的那種
不是多層電路的所以線路蠻簡單的那塊ＰＣＶ5X3左右而已所以真的不難
洞洞板應該也不錯

KOBAYASHI

KOBAYASHI
個人積分：803分
文章編號：38106498

803分

10樓

2012-08-29 15:23

loveisid wrote:
對！那顆是116至於...(恕刪)

有關VR，改成分流式改善會比較大，也就是訊號不直接通過VR可以減少損失
試過兩台機子差異都還滿明顯的

要玩調音的話交聯電容可以換別的牌子試試看喔

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」
