[實習]谷津U2升級實作

入手谷津U2各把個月了，有關這台好用的耳擴一體機的改裝文實在很少，在西邊的討論區有找到一兩篇有關谷津改電容改OP的文章，估狗了一下台灣好像還沒有人這樣改，既然沒人改那我就來改一改

一整個GG大上身了



總之切入正題，U2一直是台很稱職CP值很高的一體機，但是大家聽過後一致的看法都是"普通，沒特點"，是個成績平平不上不下的普通學生

這次因為新入手了DT990，配上U2雖然不錯但是總覺得應該還有改進空間，搜尋了一下有關谷津U2改裝的文章，一篇是台灣有關U2換機內線的文章，另兩篇則是西邊討論區大改U2的文章，整體大概歸類出幾個重點:

1.更換電解電容，原廠的電容不是發燒料是台灣電容
2.更換機內配線，把原本的機內線換成銀線
3.更換耳擴部分的OP，其實我看了一下在DAC電路的部分有三顆OP分別是5532兩顆,TL072一顆，可能分別是負責DAC OUT的放大部分與MAIN OUT的放大電路，不過這邊跟我們耳擴沒關係就沒改了，其實也是一次換四顆OP太痛了


綜合以上幾個改裝點，個人覺得電容的部分影響聲音很大而且需要時間調整試聽，這次就先不動這部分，這次主要就先針對機內線&耳擴OP的部分動刀


從底部把底板拆開來後就是這樣，很好很強大XD


USB數位輸入從小板解碼後，數位訊號由此線傳到DAC主板做初步放大後由RCA端子輸出，此線可以改換發燒線


此線則是USB轉換後訊號傳送到前方耳擴板作耳擴輸出用，另有一條線在USB小板下方，是同軸與光纖的數位訊號輸出線，此兩條線也可以換為發燒線


這塊應該是負責訊號放大的子板，但不確定他負責MAIN OUT還是DAC OUT，板上的OP是德州儀器的TL072

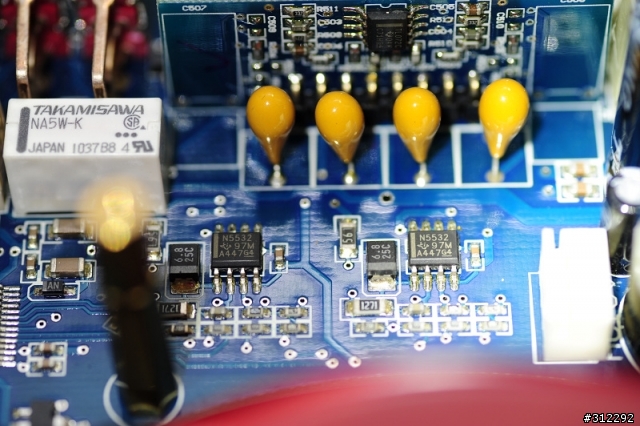

另外在DAC主板上另有兩顆NE5532，也是負責放大之用


CS4398，此為主要的DAC晶片

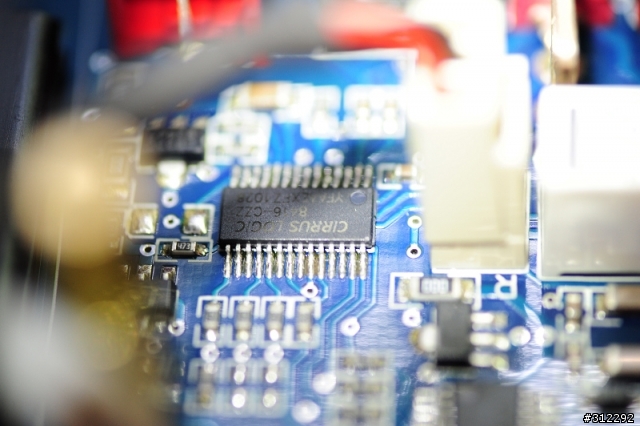

此顆為CIRRUL LOGIC的8416數位接收晶片，負責接收光纖&同軸訊號給CS4398進行DA轉換


USB訊號由小板負責，主要轉換晶片為TE7022L

以上介紹看看就好，因為暫時不會動到XD，下面就是重點了




前方耳擴板的主OP，使用德州儀器的TL072，這顆OP年代久遠，價格便宜(NT10就有!)，看起來很欠換的樣子


我手上主要的OP一覽，最高檔的大概就AD827SQ與AD8620BR了吧，不過查了規格書，8620BR耐壓最大+-13V，TL072耐壓+-15V,所以這次不能用不然接上會燒OP

其他可以使用的為BB的OPA2132 與AD827SQ，，當然DIP的TL072也可以，NE5532耐壓+-13V接上會燒所以不行




換OP的過程就是先解焊原先的TL072，先貼上膠帶以免傷及無辜
然後將8PIN的IC座先焊上OK線後再焊上板上的PAD就完成了，但是上OP前請再三確認PIN1的位置，不然接反就欲哭無淚了


OP聽感:
大體上我只試了2種OP，OPA2132與AD827SQ，大致的聽感如下:

OPA2132:
看了谷津官網中有人詢問OP可以更換的種類，其中有提到OPA2134是很好的選擇，所以就找了他的兄弟OPA2132來聽聽看，結果開聲一整個尖&細低頻被吃掉不少，與原本的TL072相比就是解析高了一些，但是相對的感覺太冷，一樣拿米希亞的歌來試2132讓我很難聽的下去，雖然比TL072好但是還是有點底噪

AD827SQ:
手上這顆是陶封的827SQ，素聞AD827SQ有OP之王的稱號，我只能說一上去的感覺真的很不錯，初聽感覺與TL072沒甚麼不同但是細聽下高頻解析與低頻Q度都改善不少，而且完全沒有2132那種解析尖冷的感覺
網路上有關827SQ的聽感很多，總之就是那樣了
而且這顆接上U2電腦無聲音的狀態下底噪極低，要轉到100%才聽得到一點點底噪

不過個人認為為了升級U2跑去買一顆827SQ CP值高不高就看個人，我是因為手上剛好有才接來試試看，不然以原廠TL072的電路來說已經相當不錯，至於其他OP的嘗試就看有沒有勇者願意提供了
