DIY行動電源

自己的手機是SONY ST15i體積小，單純當電話用，只需要一個小行動電源，體積要小重量要輕，
所以自己DIY設計~

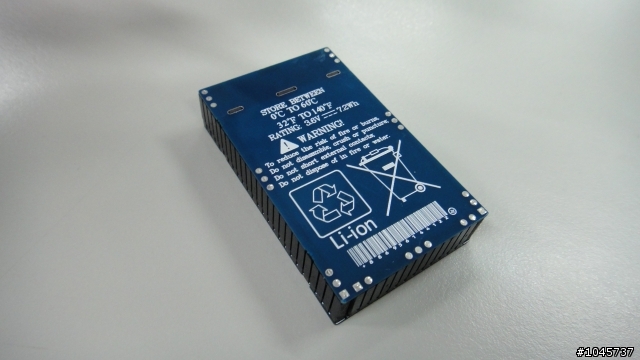

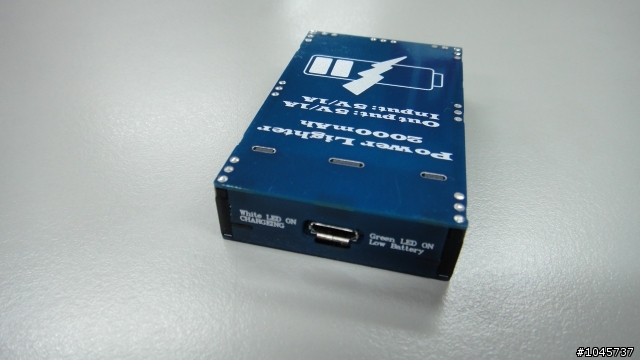

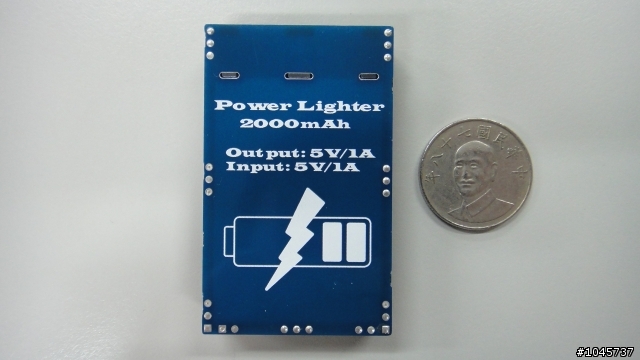

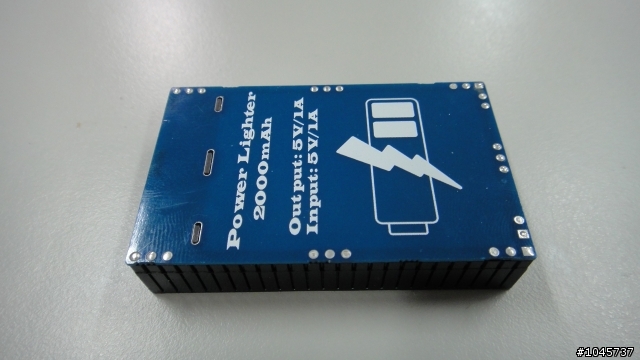

打火機行動電源,長64mm,寬39.2mm,高12.7mm


電源輸出和充電共用一個Micro USB孔


輸出5V/1A,輸入5V/1A


因為沒有3D印表機，可以製作外殼，所以利用印刷電路基板做外殼，由前基板、後基板、保護板、
面板、中間隔板，組合完成


前基板焊接上Pitch2.54mm公座排針(沒用到的針抽掉)

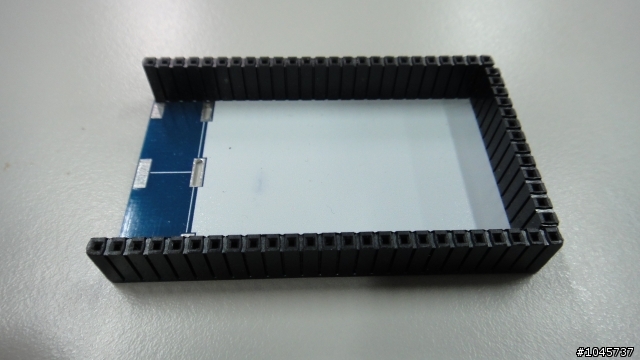

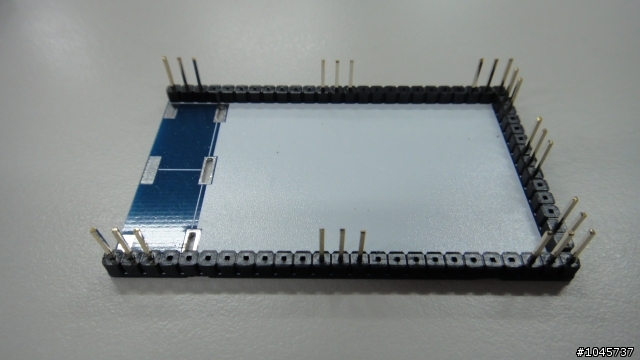

後基板焊接排針母座(沒用到的針抽掉)

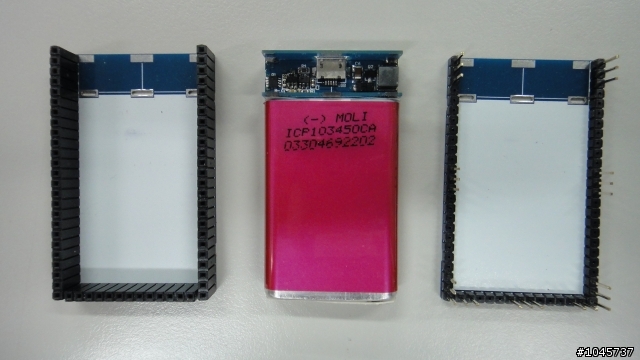

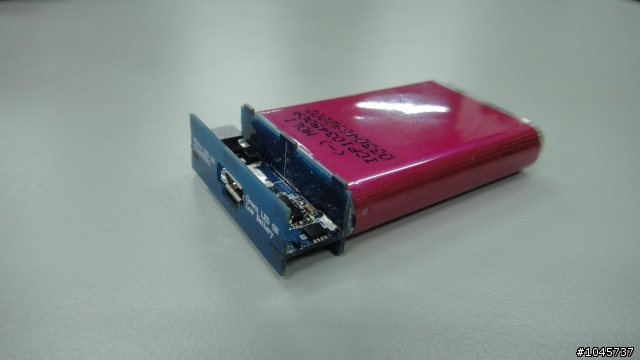

保護板和面板及隔板，基板相互崁和後，用錫焊接在一起，再和103450角形電池芯焊接。

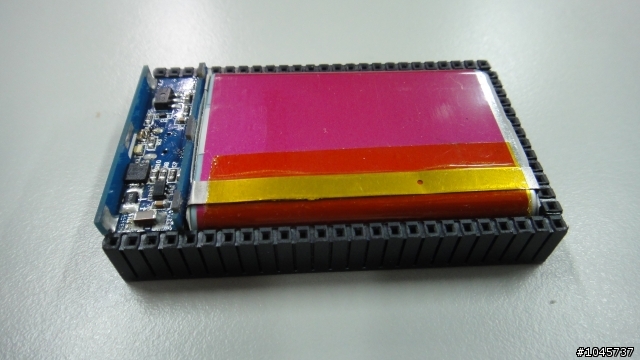

放置到後基板一起組合


將上基板插入下基板排針母座

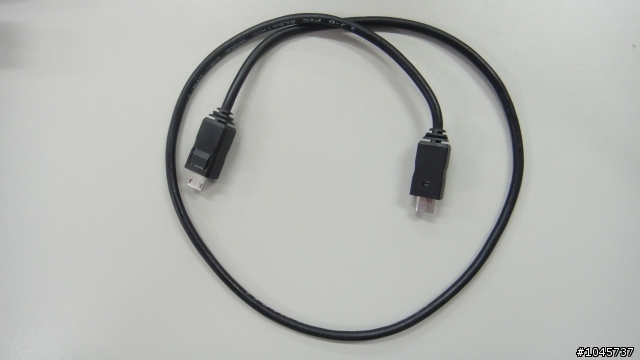

到電子材料行買Micro USB公座和有4條內線的線材，製作兩頭都為公座的連接線。

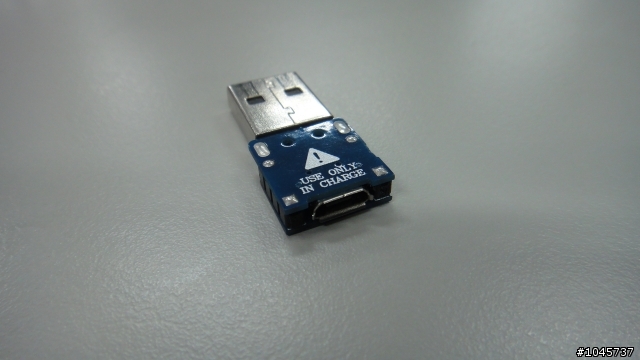

製作Micro USB小轉大USB公座轉接頭


一樣利用基板當上下蓋，和排針焊接後組合成一個轉接頭

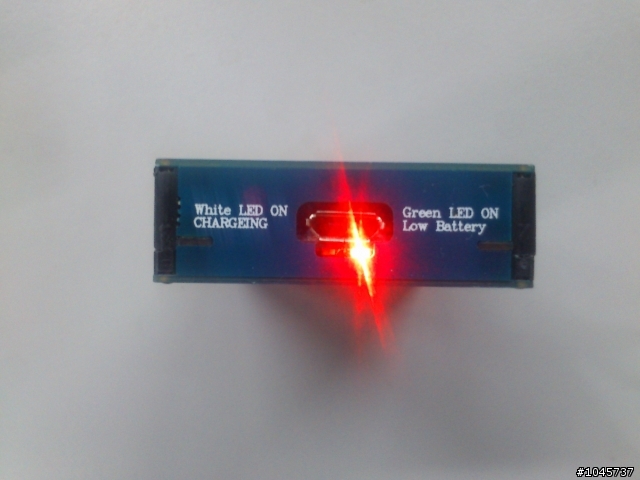

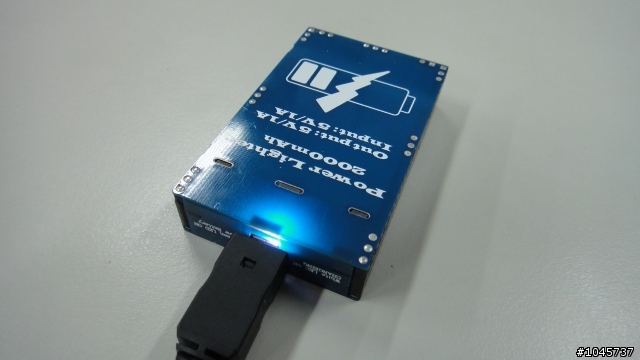

充電中，亮白色LED燈,充飽電後LED自動熄滅


當電池電壓低於3.0V時候，亮綠色LED燈

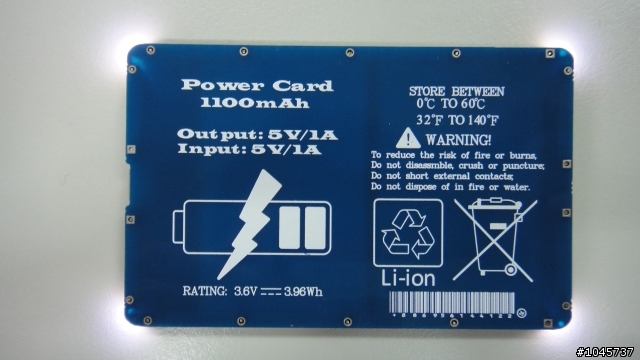

另外再DIY設計一個名片型行動電源，和電話卡大小相同，使用鋰聚合物電池芯

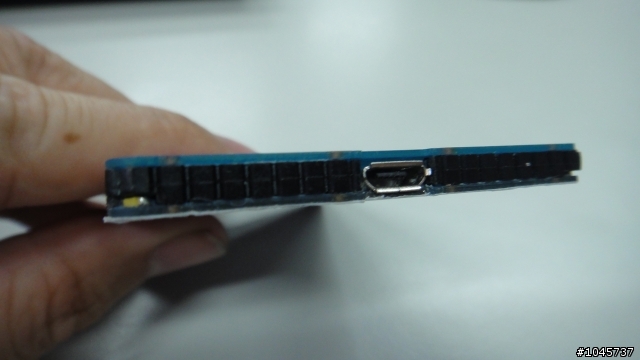

電源輸出和充電共用一個Micro USB孔

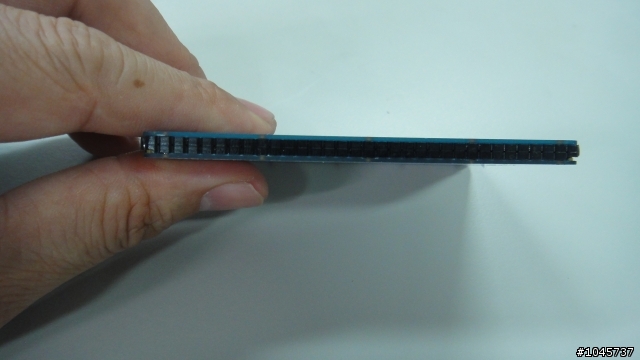

厚度約4.6mm,一樣利用印刷基板當外殼，焊接排針做邊框。


後面有隱藏一個按鍵，按下後有4顆白色LED表示電量，沒電時1個LED閃爍
充電時由1個LED亮，依序2-->3-->4個LED亮，滿充電後LED自動熄滅

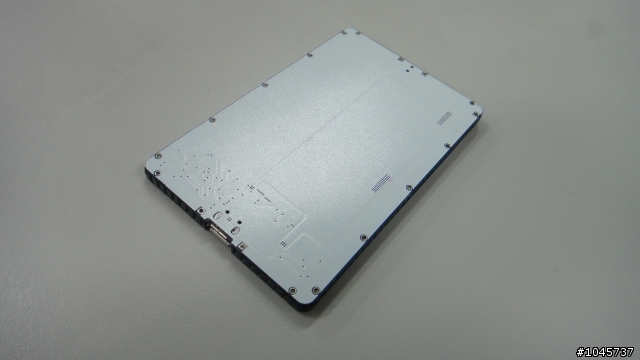

後基板背面

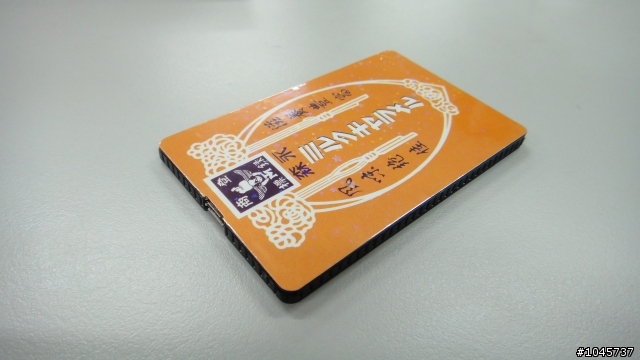

貼上悠遊卡貼紙裝飾

<後記>
基板自己Layout，上面的電子零件，也是自己一個一個焊接上去後，再做電路測試完成。
保護板有設計一組昇壓電路，效率約86%最大2A輸出，充電IC和鋰電池保護IC，電池芯在網路
拍賣上，可以買的到。

名片型行動電源，因鋰聚合物電芯買不到大容量只有1100mAh，及找不到低於3mm更薄的
電池芯，所以厚度只能設計在4.6mm.基板電路都沒有接到外露的端子或接頭，所以手摸到也不
會導電，不用擔心會短路。

Micro USB連接線有Lock功能，和手機充電時，來電拿起手機接電話，行動電源也不會脫落，
按壓中間塑膠座，才能分離。

對藍芽耳機、藍芽喇叭、手機、無線滑鼠充電，容量要求不會很大的3C產品比較方便使用。
依據自己的需求，設計給自己用，完成後很有成就感。
