ap002257 wrote:
今天將c2那一顆解焊...(恕刪)
高頻退耦用SMD積層電容(MLCC)，沒裝輸出漣波可能會差一點，不過不至於產生問題
剛買的時候，也是用不到一個月，就發現LED不亮了。
其實那個LED太小，跟本也沒在用，所以不亮對我也無所謂。
不過我也發現，充飽電放著不用，二、三星期後電就掉一半，漏電變得蠻嚴重的。
雖然看似沒什麼理由，但似乎LED壞掉真的會造成嚴重漏電。
後來我去跟賣家拗，他大概也知道這台有這個問題，所以很爽快就換了一個新的給我。
我的LED就又會亮了(雖然事後還是沒有再用過那顆LED)。
剛剛看到這篇，索性又拿起我的Aili開一下LED燈，結果發現它又不亮了(都沒在用怎麼也會壞？)，
只是這次尚未發現有明顯的漏電。
不過我待會兒還是會要去把這個LED解焊。但我想知道，

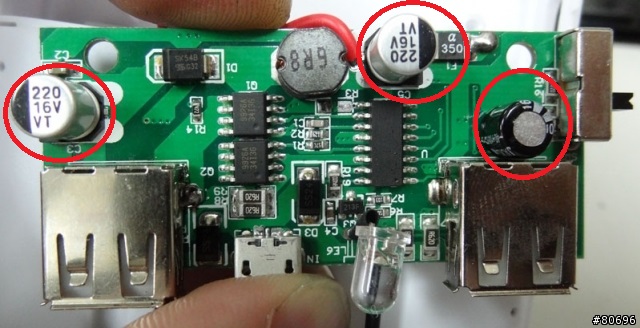

- 還有前面提的換固態電容，是指那幾顆呢？是我底下用紅筆圈出來的三顆嗎？
港都狼仔 wrote:
有時候不一定是LED壞，而是控制LED亮滅的晶體壞...(恕刪)
謝謝狼大的回覆。
今早我將拆下來不亮的LED拿到公司用數位電錶量了一下。
果然LED雙向都短路，只剩1.5Ω而已。
這LED也實在太爛了，沒有在用都會變成短路。
如果再加上控制晶體OFF的不夠澈底，大概就是會造成嚴重的電池漏電現像。
看來有買Aili的人，應該買來就馬上把LED拆掉，一勞永逸。

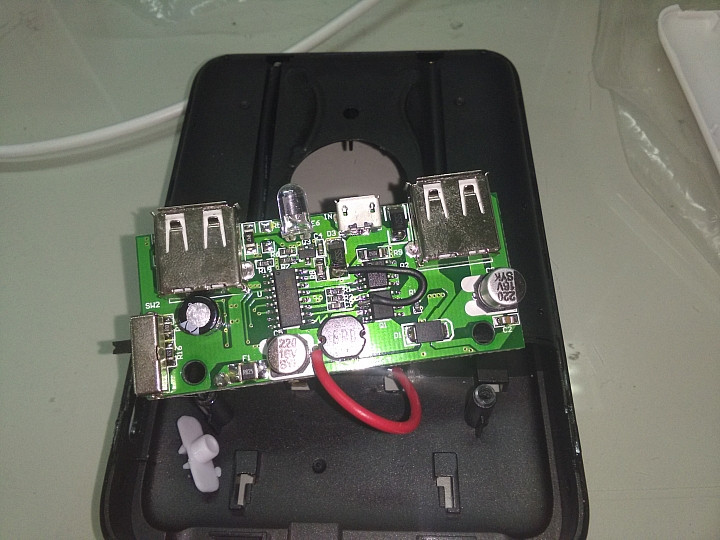

1.這是aili 108主控版，和之前所看到的差不多，不過經過測試發現調整電流的開關沒有效果，任何一檔位都可以輸出2A電流

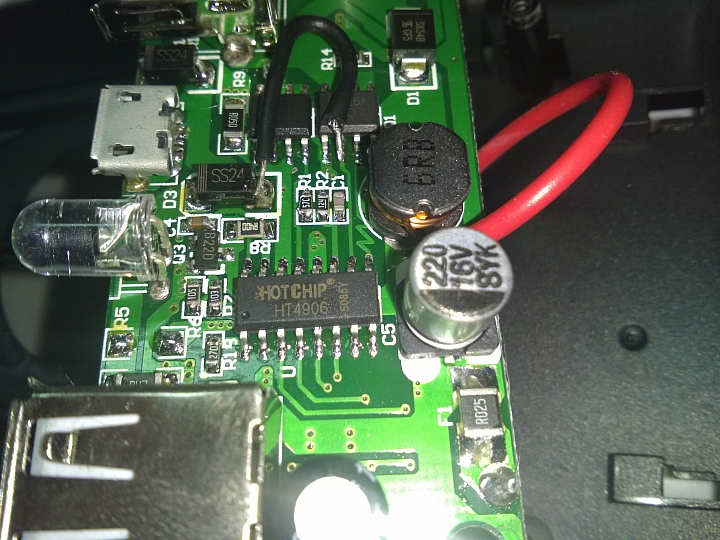

2.首先發現主控版是HOTCHIP HT4906 另外2個MOS 是9926A

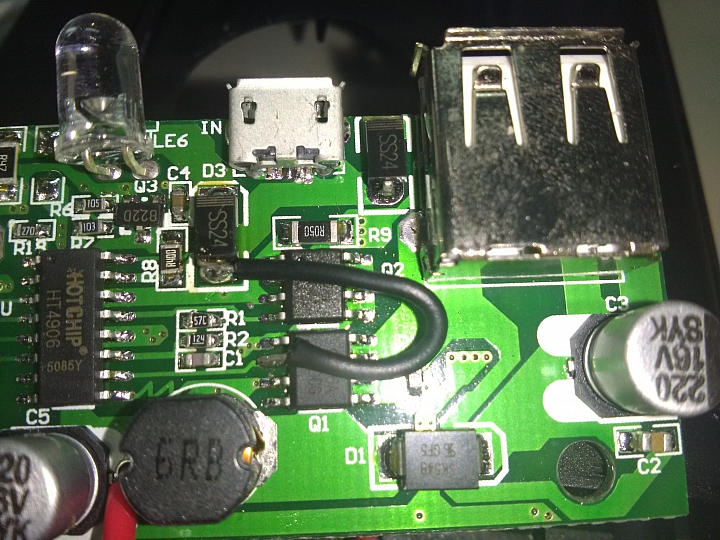

3.在D3二極體端和9926A MOS上連著一條電線，這不知有甚麼作用，查過DATA Sheet也沒這部分，這邊和之前所看到的電路也不一樣，似乎這塊電路和HOTCHIP HT4906 所公佈的檔案是不一樣的設計(雖然小弟我是讀電機的但主修不一樣，所以電源電路方面就弱弱的，有請大師講解教導)
另外轉換效率經過測試是有到80%，輸出電壓大約4.9V~4.95V左右，我是使用NCR18650BE電池，充電電流也可以到2A 不過就是有點燙，之後想把電容改成鉭質電容不知效果會不會比較好一些。
以上目前發現這些~~
