Vertek埋入型USB充電座...開箱測試說明

市售的USB充電座其實很多,高低單價都有便宜的$50元,最貴的超過$500元的也有
除了品牌及白牌商品外,最主要就是輸出功率,輸入及安全認證的差異...當然用料也差很多.

其實一直有在尋找屋內家用埋入型USB充電座,但之前能看到的,都只有日本制...價錢當然也粉貴

在偶爾的機會,接觸到台灣國內唯一家生產自有品牌的埋入型USB充電座
Vertek SMP-5...也因緣借了一個來實際開箱測試一下.

(一直很困擾,這篇應該是要放在手機版還是居家電器版,若有需要在請版主移一下位吧)
==================================================
先簡單列一下SMP-5的

規格
輸入電壓 : AC100-240V 50/60hz 0.32A (全電壓讚)
輸出電壓 : DC5V
輸出電流 : DC1.5A
操作溫度 : 40度
輸出孔 : USBx2個
安規認證 : UL-cRU.PSE,CE,FCC,BSMI,CCC等
通過美國Level V 能源之星認證
通過RoHS 環境保護認證

我想對一個消費者來說,全電壓使用,1.5A的輸出,40度工作溫度及雙孔輸出及安規認證...就讓人感到安心.
=================================================

因為拿到的不是消費包裝,所以就沒有開箱照了...
Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

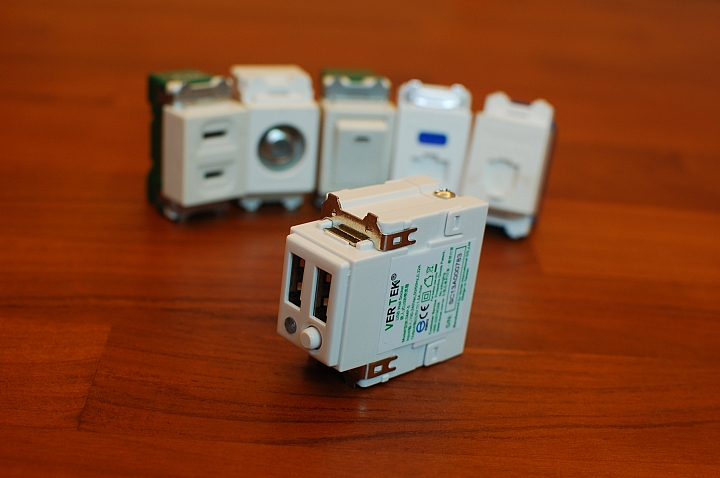

正面其實跟其他埋入開關是一樣的,畢竟必須要符合面板蓋標準規格,才能直上...
Vertek埋入型USB充電座...開箱測試說明

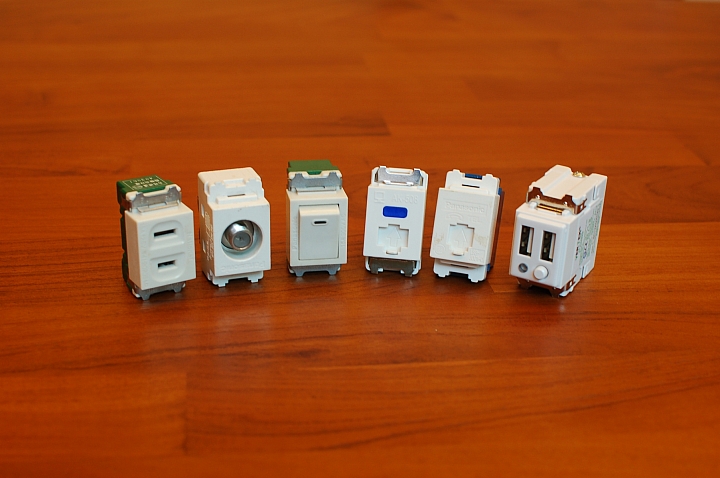

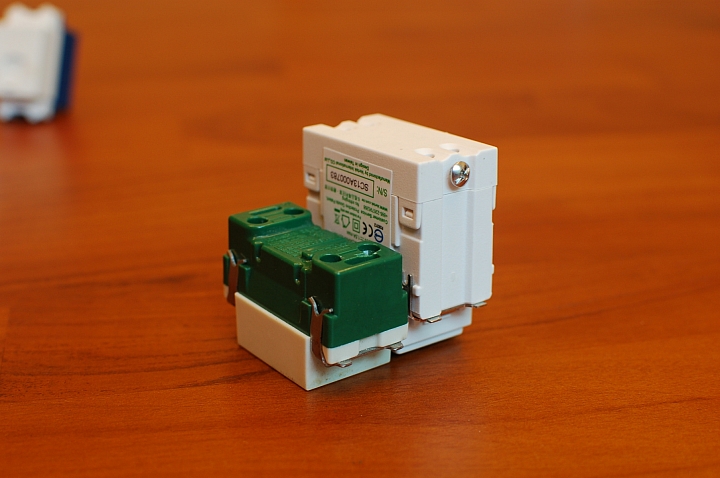

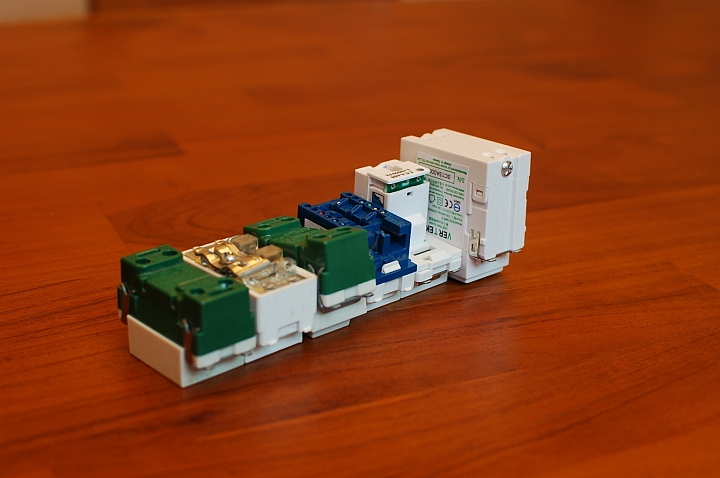

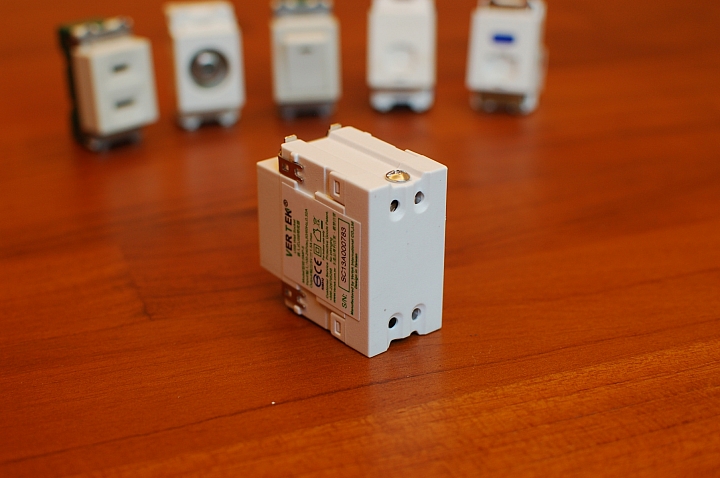

高度比一般開關高約2/3...比CAT5埋入型高約1/5...
Vertek埋入型USB充電座...開箱測試說明

比CAT5埋入型高約1/5...
Vertek埋入型USB充電座...開箱測試說明

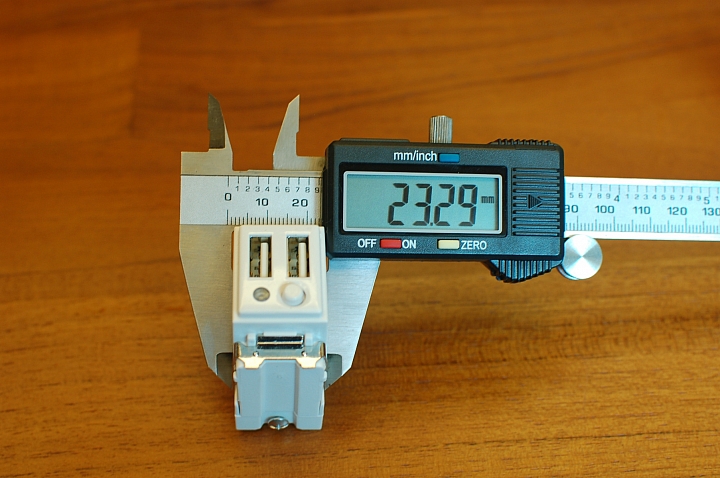

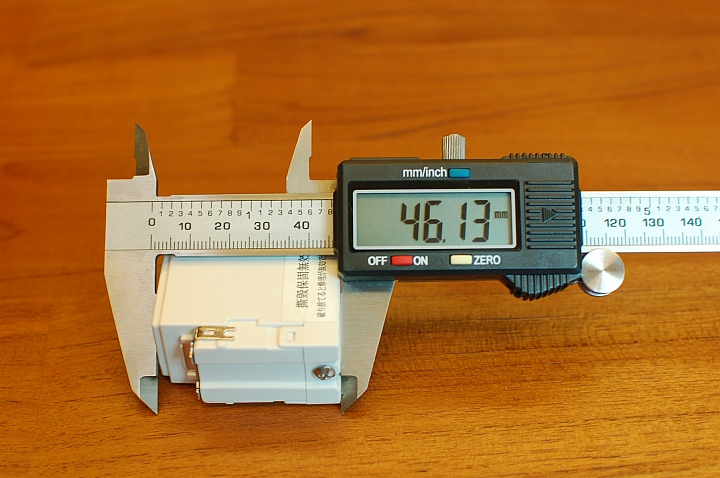

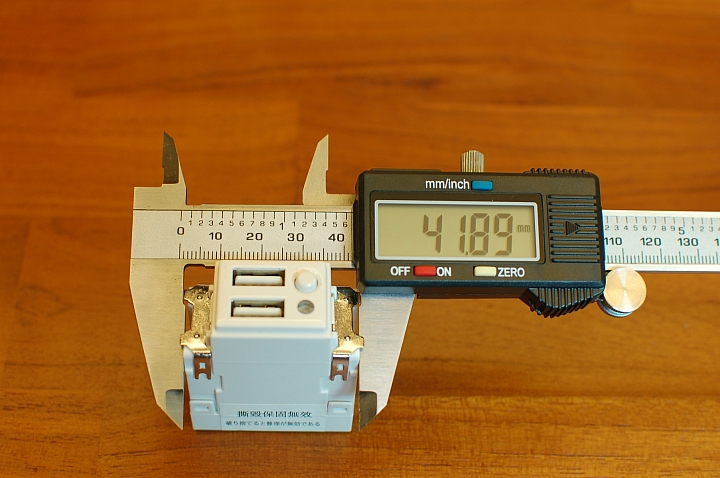

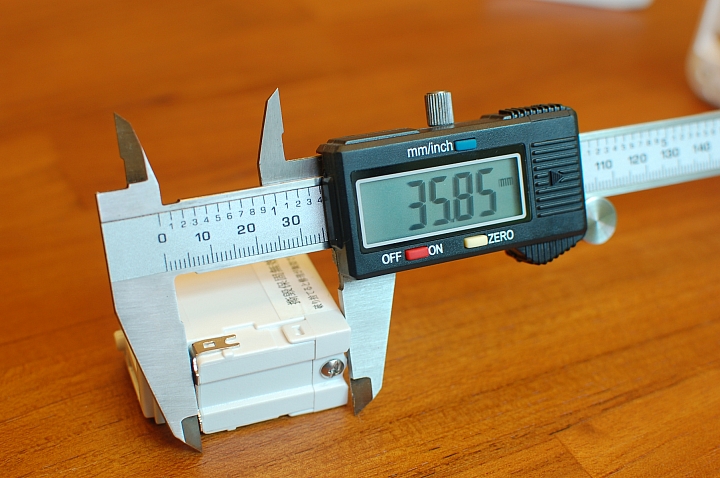

官方寫的尺寸是33mm x 56mm

我們實在量量看
Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

不知道怎麼量都沒有接近33mm 及56mm的尺寸...(可能33mm指的是露出面板的上下尺寸吧...)

-----------------------------------------------------------------
接下來直接施作取代原來的電援插座

先將SMP-5及一個兩孔電源插座上面版,首先取兩小段電源線...一白一黑(白米線)

電源插孔後方都有一個可以讓你剝白米線外皮的量測模型,讓你不會不知道長度而剝過長或太短.
Vertek埋入型USB充電座...開箱測試說明

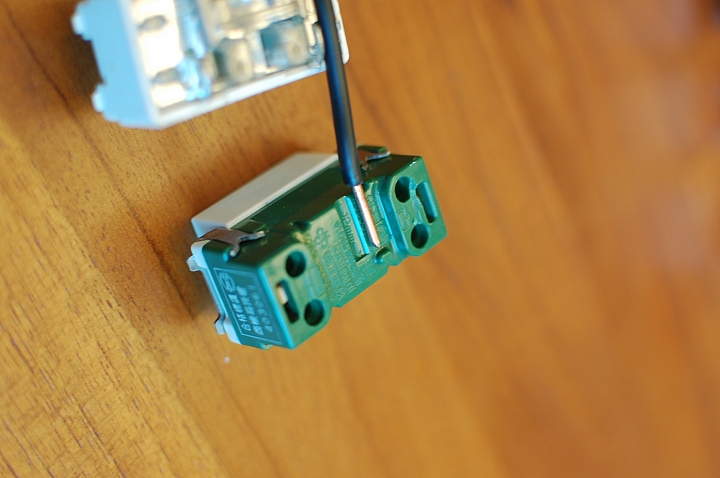

電源插孔後方有顯示W表示是接火線...直接將剝好的線直插到底就好了.
千萬不可以有外漏銅線...這樣有時不小心會引其短路

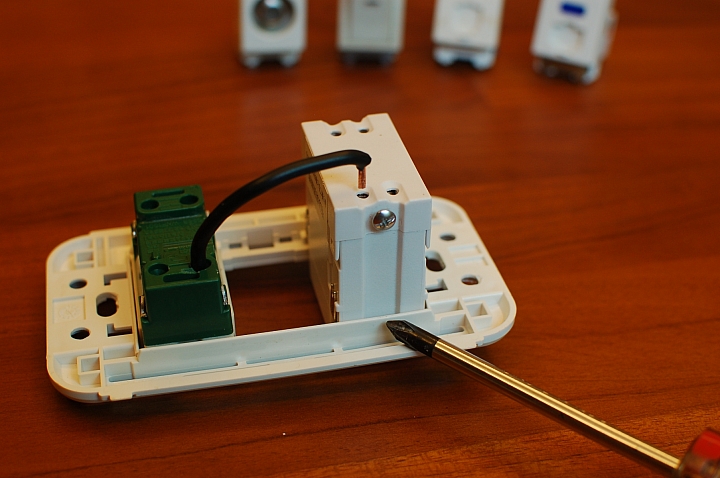

然後將另一頭接入SMP-5孔內...(無分火地線孔)
Vertek埋入型USB充電座...開箱測試說明

這點我個人在使用上,覺得SMP-5還有很多設計上的改進.
1.無剝線長短模型,所以無法立即得知剝線尺寸.
2.銅心可插入過短,感覺不勞靠
3.採用螺絲鎖緊,較不方便且若已經入電...螺絲本身會帶電.

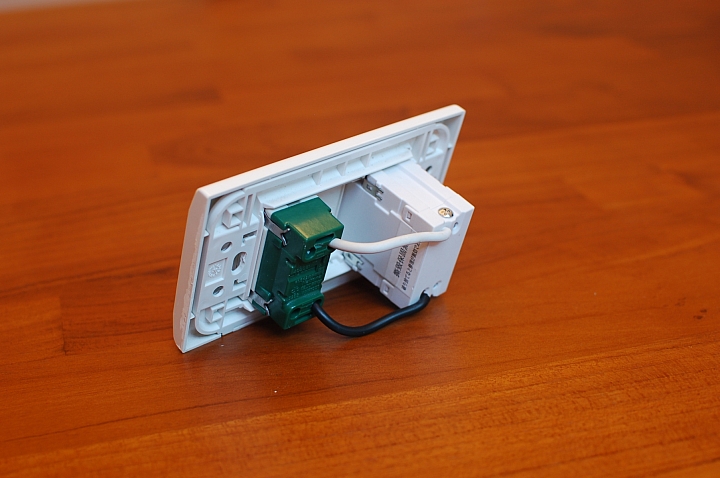

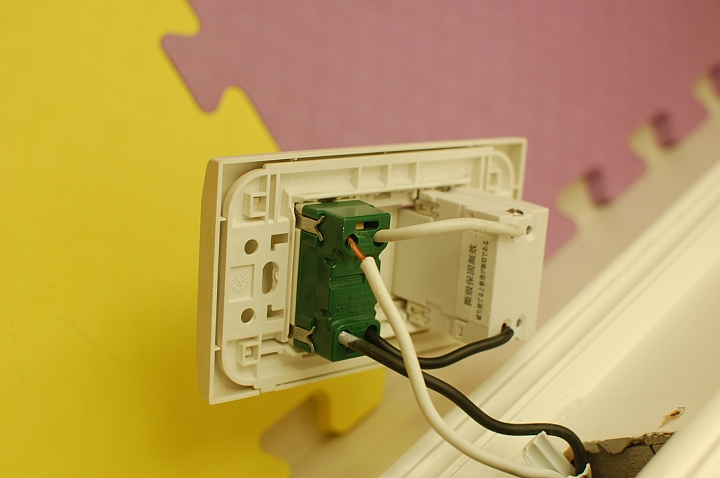

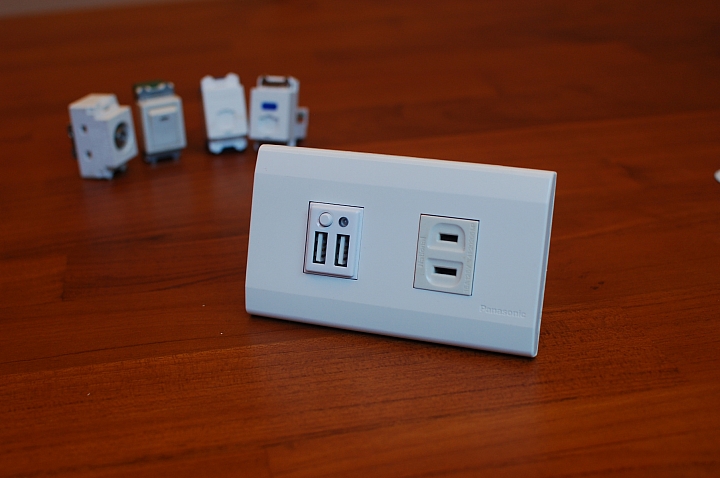

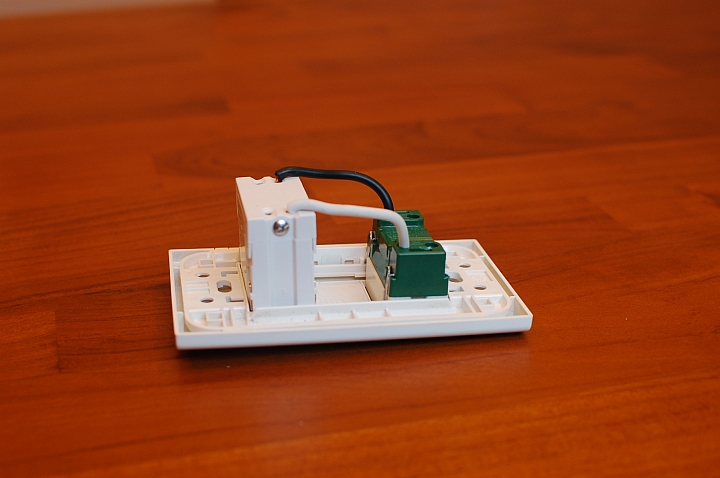

將火地線都接好後,就完成了...
Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

再來就是要取代牆上的電源插座了

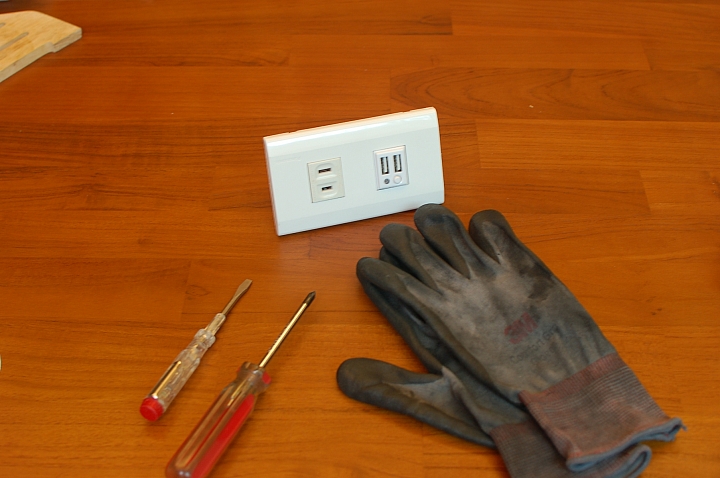

先準備好工具...(絕緣手套...因為我好害怕麻麻感覺)
Vertek埋入型USB充電座...開箱測試說明

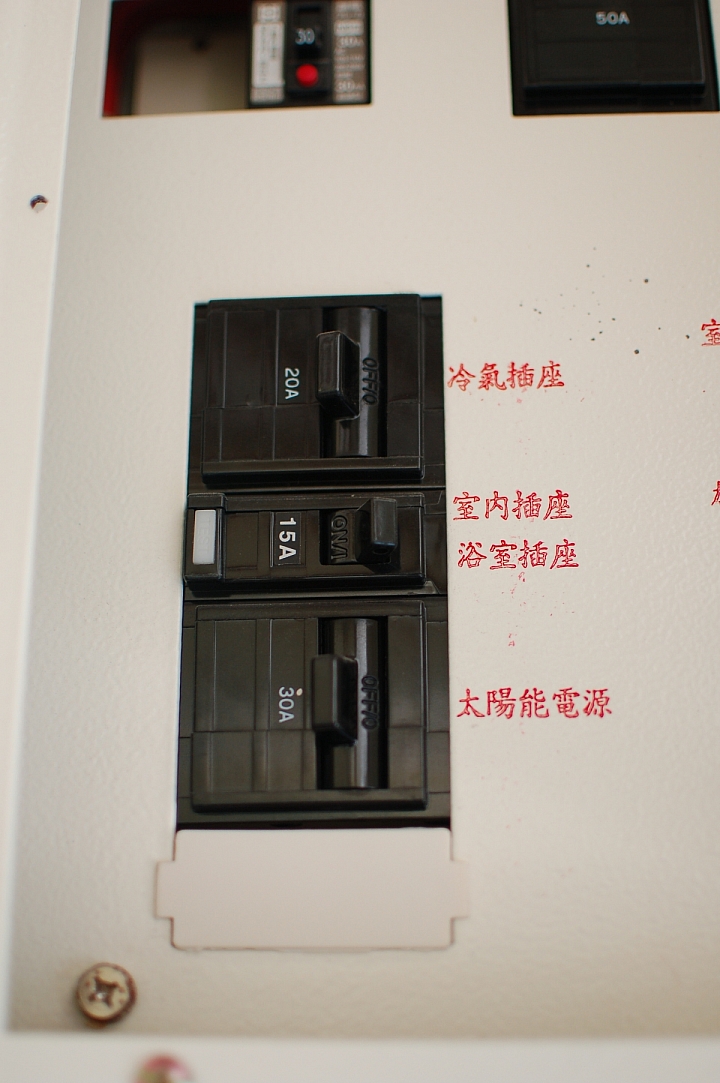

若無經驗及心臟不夠大者...強列建議...先關插座總開關吧~
Vertek埋入型USB充電座...開箱測試說明

將原來牆上的電源插座卸下
Vertek埋入型USB充電座...開箱測試說明

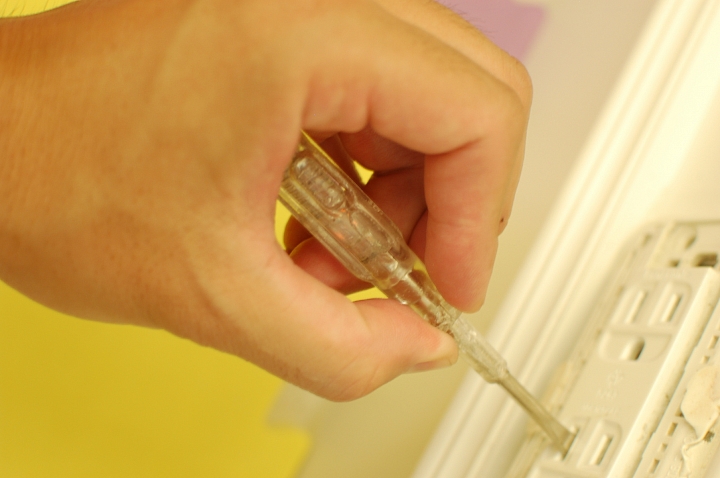

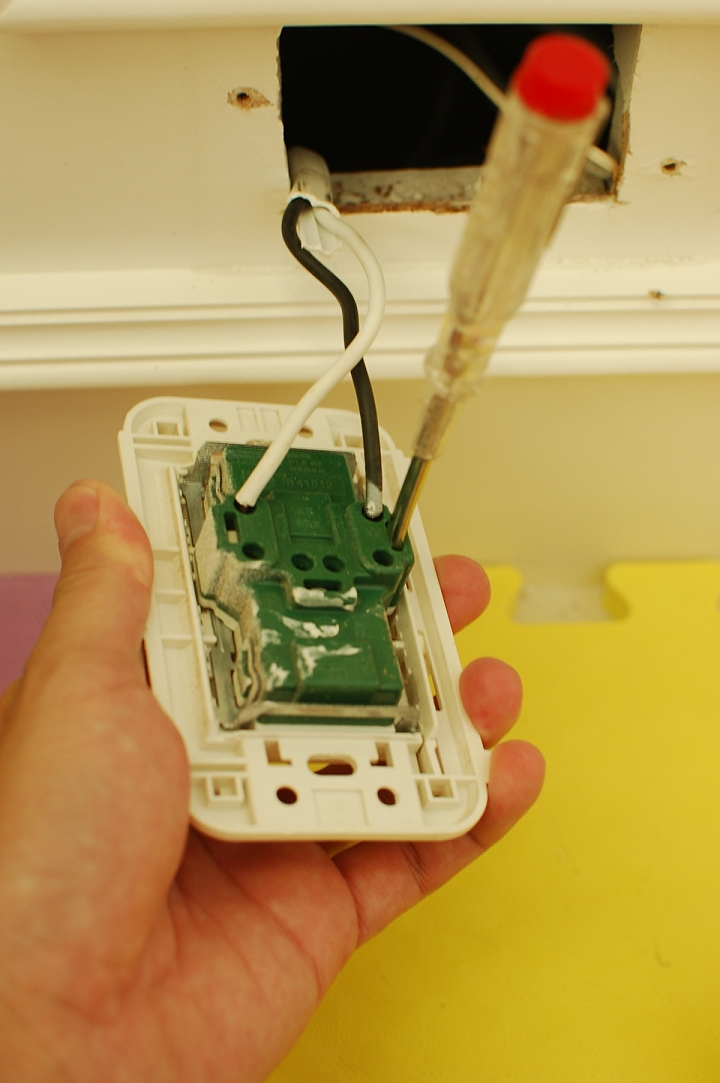

我習慣會先量火地線...特別敬畏火神...所以我會離它遠一點(我沒有關總開關電源)
Vertek埋入型USB充電座...開箱測試說明

然後用一字插入電源線下方的咬線開關,就能取出電線了
Vertek埋入型USB充電座...開箱測試說明

然後一拔一接到SMP-5上...
Vertek埋入型USB充電座...開箱測試說明

(再次強調,叔叔有練過,若你不熟練,請關總開關,否則依圖操作被電到,本人不負任何責任)

然後再鎖上螺絲就大功告成了
Vertek埋入型USB充電座...開箱測試說明

------------------------------------------------------------------

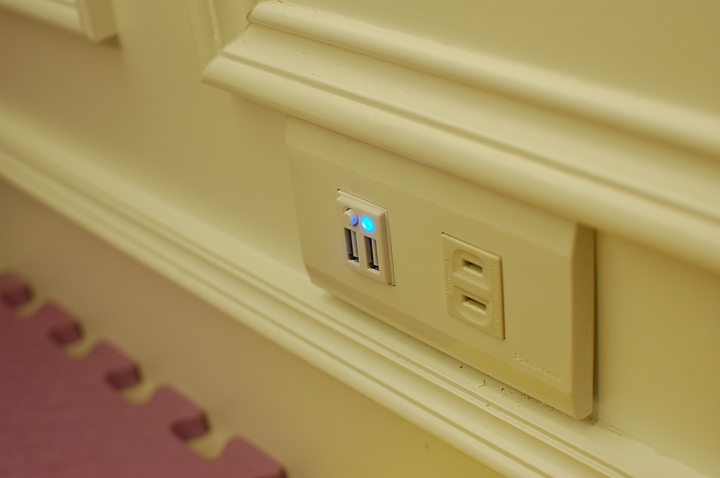

按下SMP-5的電源開關...量起籃燈,表示通電
Vertek埋入型USB充電座...開箱測試說明

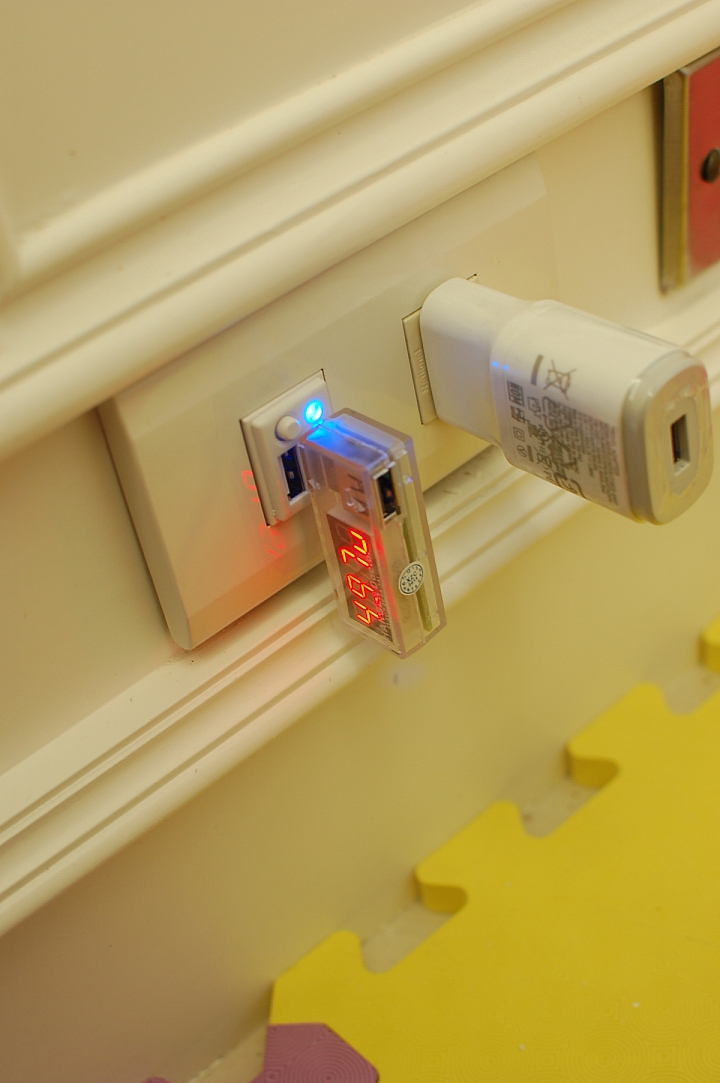

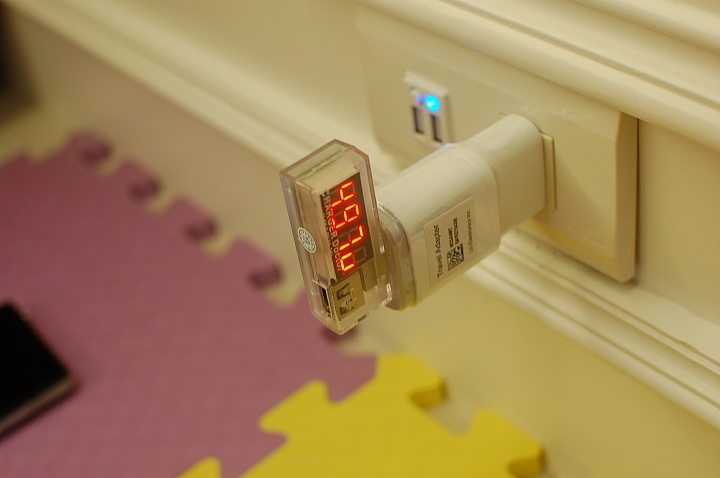

未充電前,先來測量一下電壓 4.97v
Vertek埋入型USB充電座...開箱測試說明

LG 的原廠充電器也是4.97v (LG標示輸出為1.8A)
Vertek埋入型USB充電座...開箱測試說明

接下來拿new one M7來充充看...(原電力還有85%左右)

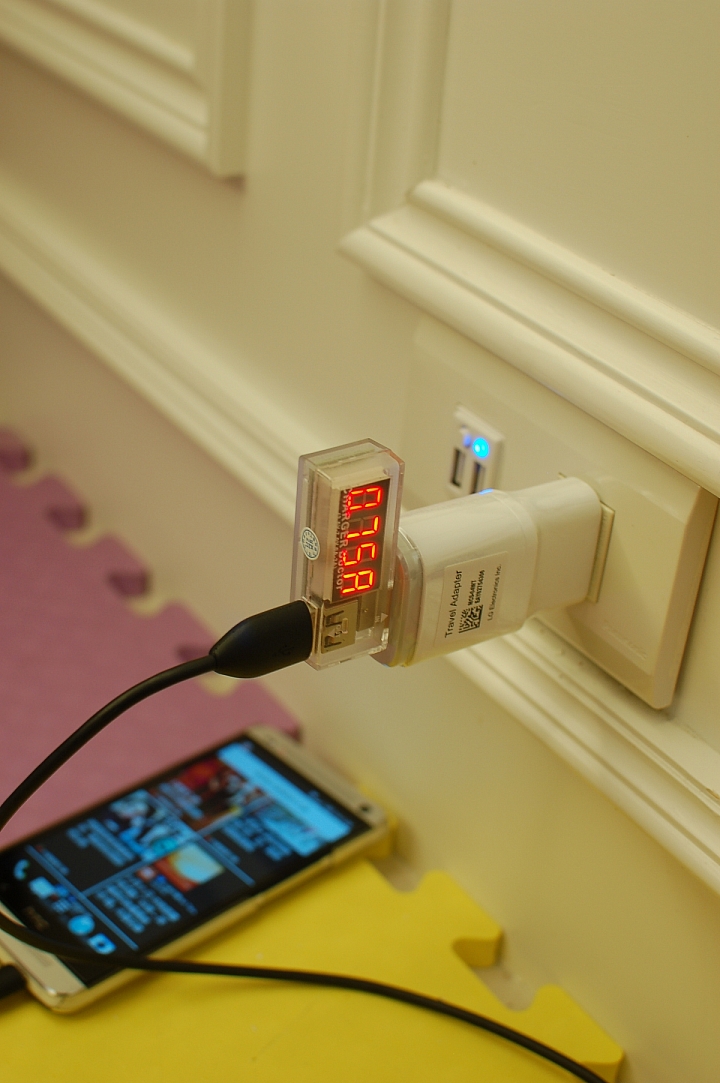

接上LG充電座...顯示充電電流0.75A(大都在0.73~0.78A中跳動)
Vertek埋入型USB充電座...開箱測試說明

改接上SMP-5...顯示充電電流0.80A(大都在0.78~0.83中跳動)
Vertek埋入型USB充電座...開箱測試說明

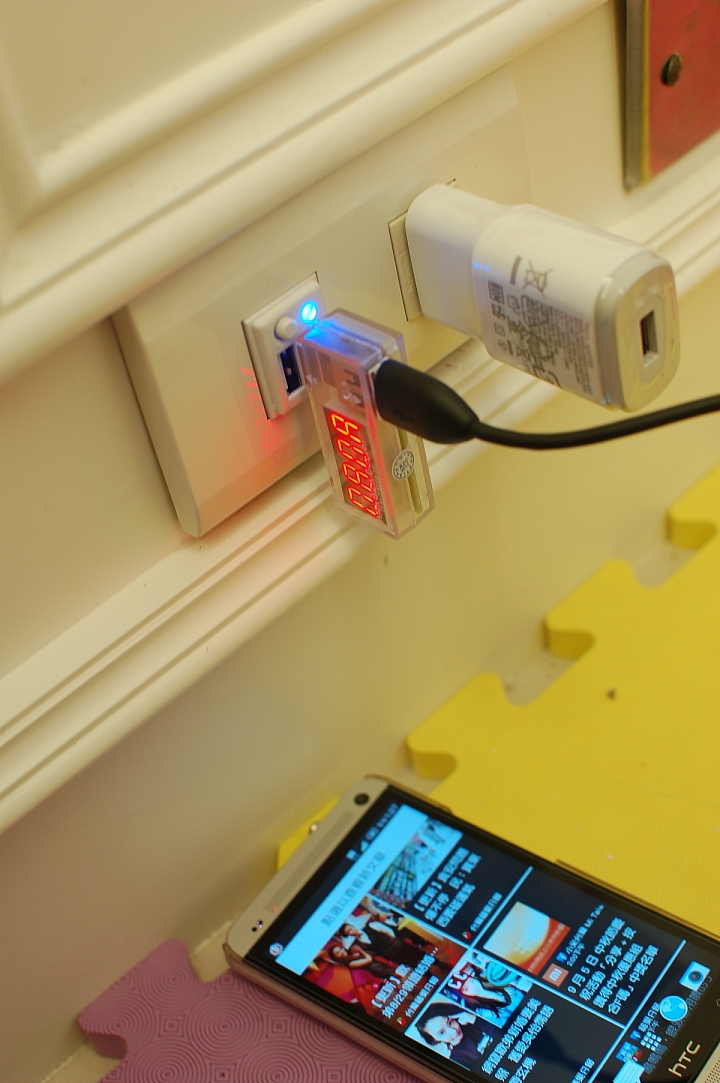

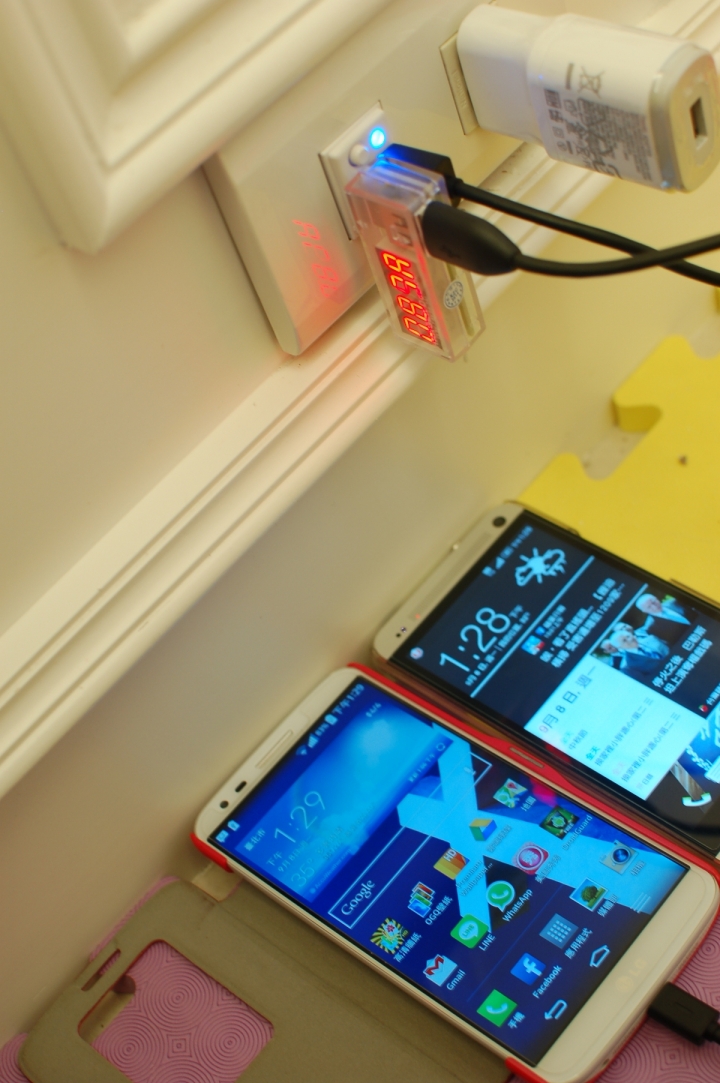

然後SMP-5接上兩台手機...new one M7及G2
結果竟然在new one M7上測到是0.89A...比接一台時還要高
Vertek埋入型USB充電座...開箱測試說明

不過以上是不負責任測試...畢竟除了充電器外,USB線材,手機及測試設備都是影響充電電流的因素之一
版上有很多網友都有這些測試文...請大家多去看看.

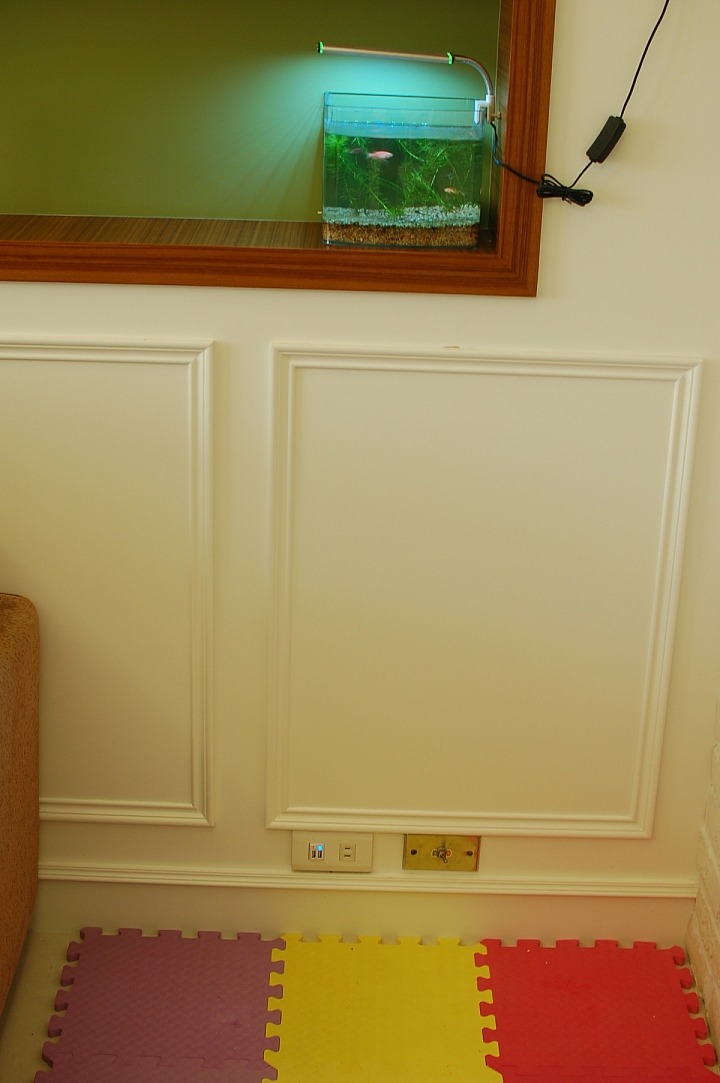

不過埋入型充電座就是讓牆面平整...不會再凸出一塊
尤其家中有小孩...也不會讓他把充電座當玩具一樣
Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

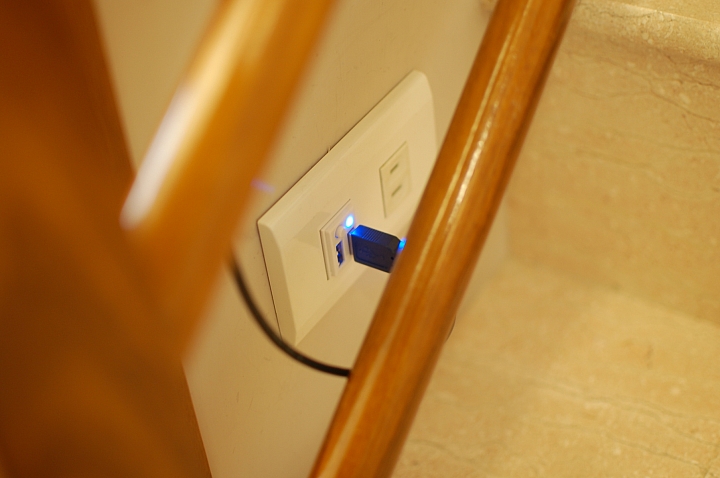

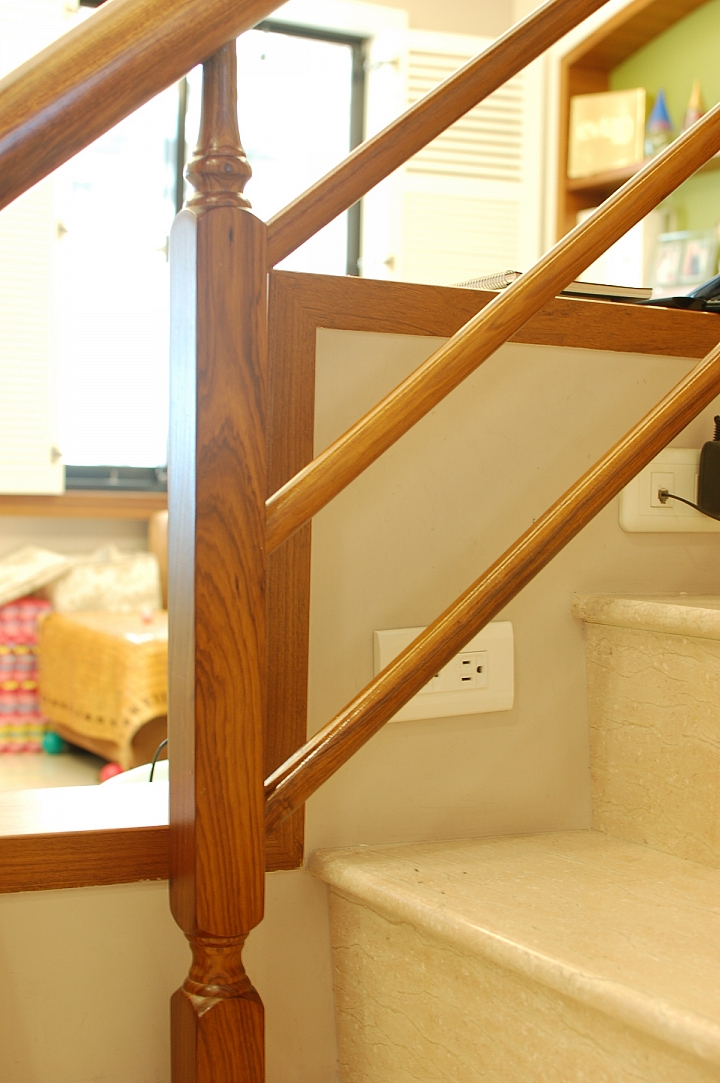

我也改接了樓梯內側的這個電源插孔,因為這是我們家最常把手機放在這的地方
Vertek埋入型USB充電座...開箱測試說明

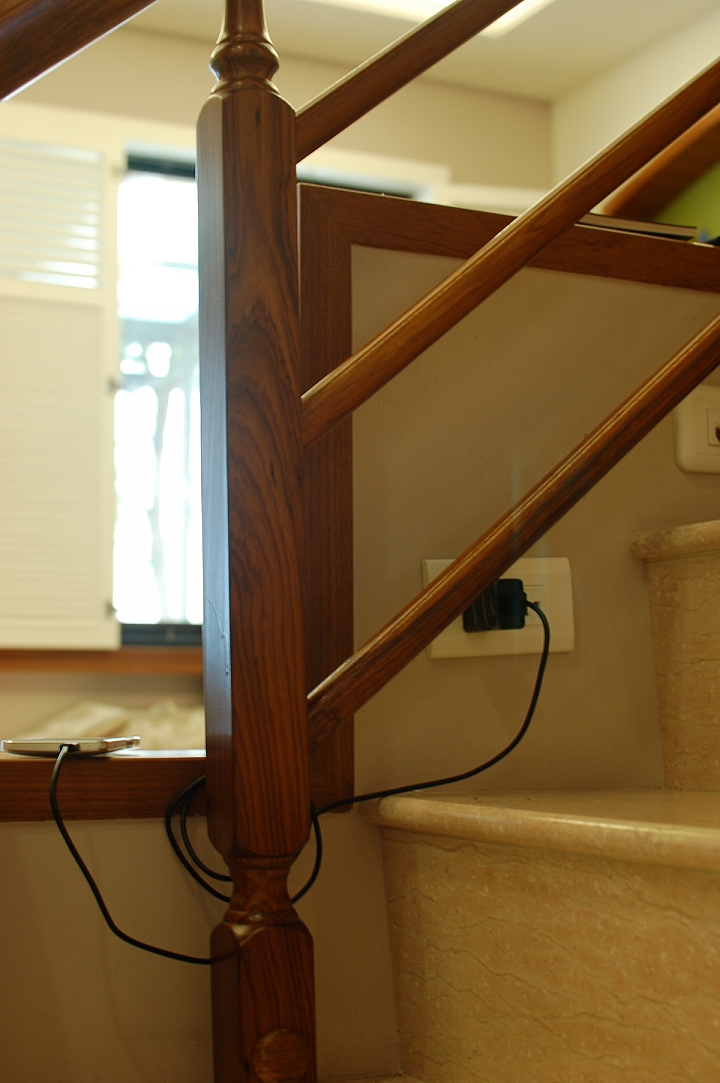

之前都是接上充電座
Vertek埋入型USB充電座...開箱測試說明

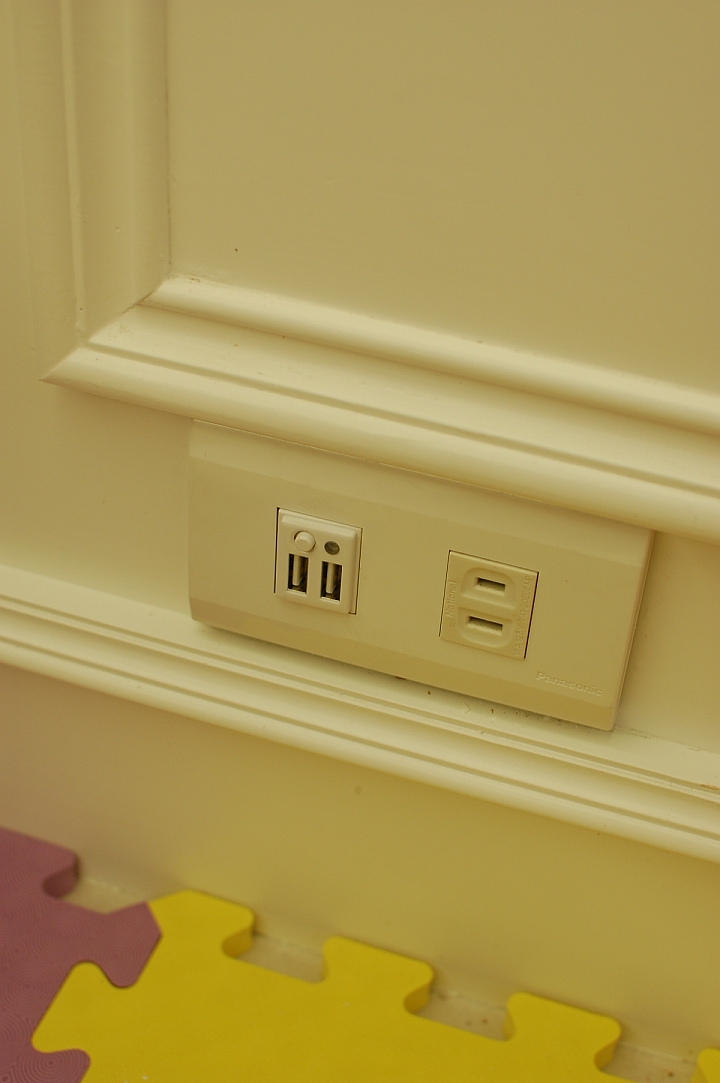

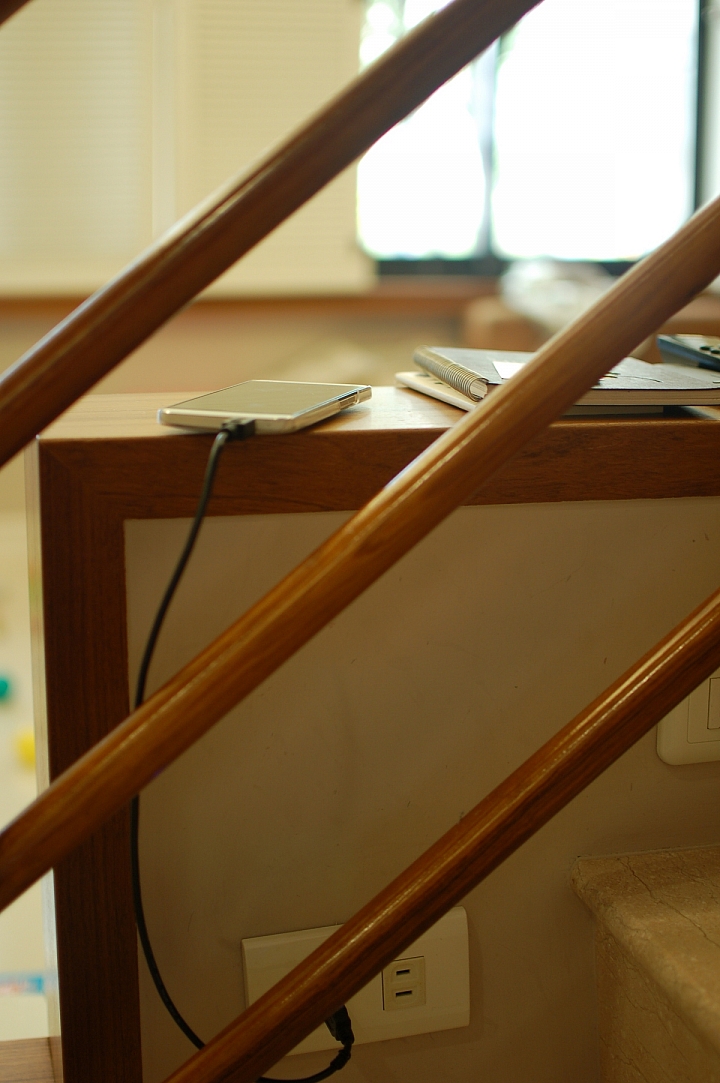

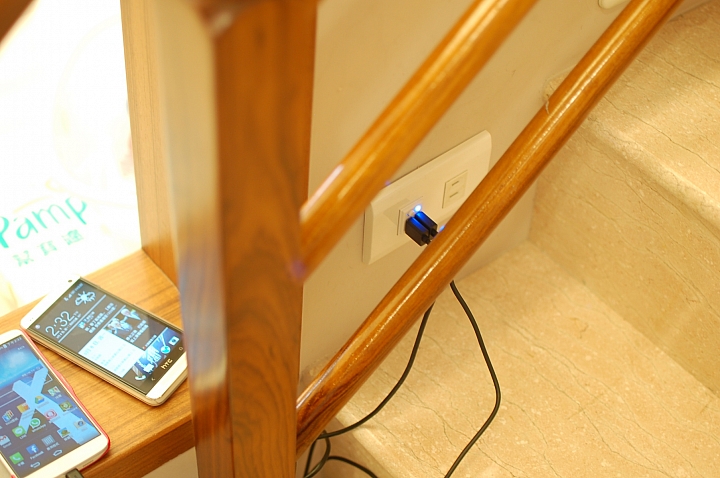

現在改成接上SMP-5...整個感覺好多了,不再凸出一塊
Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明

Vertek埋入型USB充電座...開箱測試說明


================================
結論
優點 :
1.讓牆面及桌面更平整,不因為外接凸出一塊
2.雙孔輸出,可以同時充兩個設備
3.安規認證,使用上安心
4.電源開關鍵,不用時可以完全斷電

缺電:
1.不能任意攜帶更換(這是廢話,沒辦法改善的...)
2.接線使用螺絲,必須要鎖緊才能防止脫落,螺絲會帶電.
3.安裝深度必須足夠,否則無法安裝...(像我就無法安裝在系統書座面上)
4.價錢比一般充電器貴
2014-09-10 1:10 發佈
好棒棒 蠻酷的
12121212

RMAN wrote:
市售的USB充電座其...(恕刪)


感覺超讚的
有空我也來裝看看
問一下目前有通路可以購買嘛?google似乎找不到

順帶一提,插座 (長)的W是水線不是火線唷
所以我都笑說現在USB根本已經是新型插座而非傳輸介面了
只是看來沒線損補償,在充某些設備時不會被汲取較高的電流而充電較慢
樓主~

問一下哪邊有在賣,這東西安全太多,裝在床頭附近可避免觸電,目前我用國際牌[貴],家中還想安裝幾組~


我目前家中還有三種特殊插座:

1.國際牌內建漏電斷路器插座

[貴!一組要價1300元,常用或潮濕區域用這種,但陽台浴室流理台等更潮濕區域用安裝配電箱那種漏電開關,因為這種無法排除插座本體觸電的風險]

2.不明廠牌安全插座

[插頭必須完全完整插入插座才會送電,如用拿針插入是不會觸電的,小孩活動區域且少用都是裝這種]

3.不明廠牌內建漏電斷路器插座

[國際牌一半不到價格,功能相同但外觀賣相差了點,性能~沒被電過所以我也不知道]
我家小妞蛀牙了~
沒屋頂有賣,昨天我還有看過
一個399
網址不貼了,免的被砍文
搜尋“埋入式USB充電插座”
你就得到它了
希望有幫到你
請問輸出1.5A是雙孔各1.5A嗎?
還有輸出電壓5V這個有什麼影響
50/60hz 0.32A是什麼呢?
厲害 好像買 可惜我家原本的孔應該不夠深

癡情男子 wrote:
請問輸出1.5A是雙孔各1.5A嗎?
還有輸出電壓5V這個有什麼影響
50/60hz 0.32A是什麼呢?


應該是各孔1.5A最大輸出

USB手機輸出都是5V

50/60 100V-240V 0.32A...50/60hz 100V-240V表示通用全球的所有電壓頻率,0.32A應該是指本體的耗電量
