八位堂NEOGEO 無線控制器(8bitdo neogeo wireless controller) 死區較大,修改法

八位堂NEOGEO 無線控制器(8bitdo neogeo wireless controller) 死區較大,修改法
在一些開箱,已有提到這手把的觸發間距有點大,到手後,的確相較之下比起原版SNK CD手把大一點點。
轉招式是不會有問題,因為大家都是暴力格鬥玩家,死區大一點是還好。
但可能格鬥遊戲有44或66前衝後退的指令,就會反應慢或是失誤。
但這其實也不是八位堂廠家的問題,因為原版SNK 手把死區我本來就不滿意......原版SNK我就在改了...
八位堂將這手把還原度做得不錯,用起來也滿方便。

八位堂NEOGEO 無線控制器(8bitdo neogeo wireless controller) 死區較大,修改法

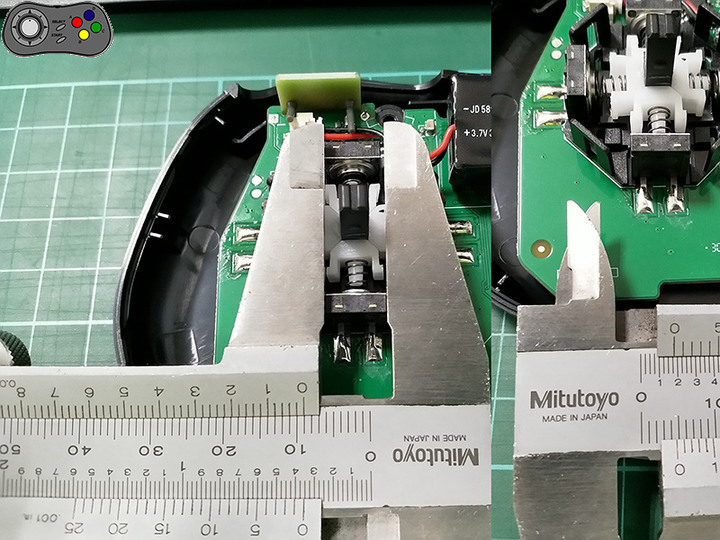

拆開比較,我有留一些原版的部件。輕觸開關是9mm*9mm,這屬於特殊規格,市面上我就找不到。
搖桿方向區塊就不大一樣了,當然彈簧也不同,所以手感是有些不同的。
圖上可知觸發間隙實著有點大,原版方向區塊我還可以塞木條進去調整間隙。八位堂這改成細小的觸發,間隙又大,必須改的。

觀察了一下,大概就是塞一片矽膠薄墊最快速。
八位堂NEOGEO 無線控制器(8bitdo neogeo wireless controller) 死區較大,修改法
塞進去讓彈簧夾住,扣具上去會限制矽膠墊卡住不再跑掉。
這靈感大約來自,近期全微動的遊戲手把設計,微動開關+軟膠+按鈕的手感。
扣具上在幾處削切斜角,讓扣上時不會卡到矽膠墊而變形跑位。改完順便全部潤軸。

這番操作下來,方向搖桿大約扳動2mm就會觸發了,八位堂沒改大約要扳到6~8mm觸發,我的原版手把大約是4~5mm觸發。
結果就是按起來就像一般十字鍵的感覺,微動噪音變超小聲。我個人是覺得變超好用,比原版SNK手把還好用了。
粗略錄製一下差異

(原版那四顆按鈕顏色位置不同,請不要在意,我改成我喜愛的配置了)
2023-08-24 12:48 發佈
請問"輕觸開關是9mm*9mm"是指原版本還是指八位堂的版本呢?
oxa9615
oxa9615 樓主

原版 與 八位堂 的都是這個尺寸。 圖二右邊有放在一起,一樣大小的。

2023-08-30 14:15
rockryu

了解,看起來是2腳的。對這手把有興趣,個人常玩格鬥類所以耗損比較快,八位堂好像沒有單售零件...如果耗材零件如微動和軟墊容易取得的話那會是大加分。

2023-08-31 14:35
經過幾天的測試,直接塞一片,手法太粗糙了,有卡到彈簧,手感會生硬一些。
用起來手容易痠。
切好形狀,彈簧直徑約是原子筆芯的大小,所以利用原子筆來切割,就會變很容易。
使用 1.0mm厚度的矽膠墊

切割成凸型,用以穩固矽膠墊位子,因為方向搖桿使用時,會有橫向的受力,塞剛好圓形很快就會跑掉脫落。
塞在下面穿進彈簧,這樣幾乎就不會影響到彈簧的克數了。(不過他整體還是比原本NEO CD手把還費力)
addictos

假如有能力作3d列印的話,把中間那四塊白色的棍子部分加長加粗,應該能讓手感更好,不過這就是大工程了....[sorry][sorry]

2023-09-07 0:04
oxa9615
oxa9615 樓主

感覺是彈簧稍硬,輕觸開關的觸發克數也偏高。不過這用久都會變疲軟的。應該是壽命考量。 白色的方向區塊應該是塑鋼自潤滑那種,像是沒算好收縮量,整個都小了一點點。不過目前已經夠我滿意的了。

2023-09-07 0:14
留下比較詳細的圖文解說,跟其他事項。
工具是星形螺絲起子、塑膠撬棍,手把殼有卡榫,也需要撬棍才能拆得漂亮。



輕觸開關是9*9mm 高度不好量大約是4~5mm之間。
目前市面還是沒有這個規格,也可以找到有些人是利用3D列印去安裝6*6mm的開關規格。
對於這個維修,個人覺得以後我會買6*6mm,畢竟這規格多、好買、高度很多可以選。而且只要四邊都貼上1.5mm,不就可以等於9mm了,大概是不用修改直接上吧。


先準備四個墊片,長略小於9mm、高度約5mm (跟白色方向區塊等高),跟一隻原子筆筆芯。


用筆芯壓著矽膠墊,切割起來就比較容易了。大小是比筆芯略小即可。


把彈簧間繫較寬處,轉至下方。切割形狀如右上角所示,下面留一條讓位置比較不會跑。
矽膠墊較軟可壓縮,0.5~1.0mm的厚度都可以減少鍵程。但不需要太滿,會讓方向鍵的手感變成"按壓",而不太像搖桿的搖法。


確認矽膠墊都在彈簧內,除了下面連接處,其他都不會干涉彈簧壓縮。

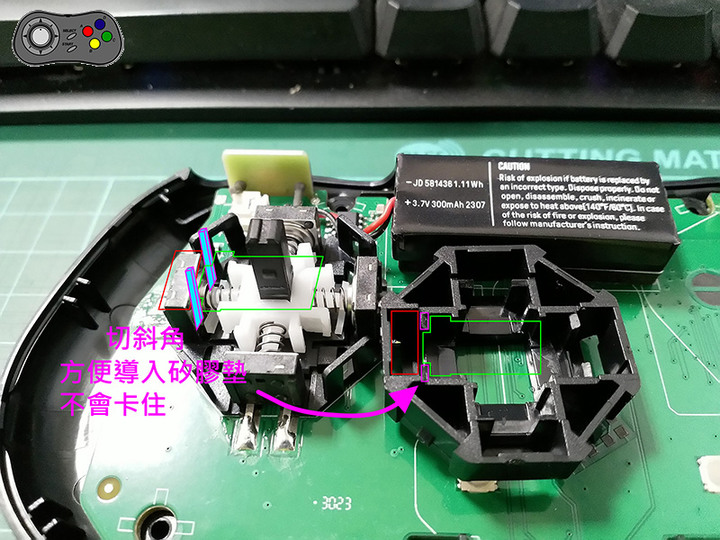

上蓋扣具這邊,會壓到矽膠墊,所以切斜角讓他推開矽膠墊,方便裝回。

=========================================================
這邊review有提到,方向鍵測量的克數根原版十分相近,也有測延遲。
https://www.patreon.com/posts/8bitdo-neogeo-88004921
但我手上真的不會有那麼新的原版手把阿!!!
在相比較之後,還是覺得方向鍵觸發克數還是需要更小才好用。(反正用久了就會軟)

另外他也能直接切換成neogeo mini的ABCD配置。 (下+select)
但目前設備都可以再進去改按鍵配置,所以也沒差,不像以前我都直接改線路。
私心推薦KOF98系列的配置

除了AC、BD按不到,其他KOF系列組合鍵都很方便,而且飛踢重拳取消必殺技,剛好是一套由上往下連順手。

附帶一提,他有自動連發功能。 按住一鍵,再按星星鍵。

韌體更新,手把與USB接收器都有更新
在官網下載更新程式後,先點選about firmware updater,勾選beta



主要是更新穩定性與相容性。建議都更新。

目前碰過的問題:
大概是WIN11的問題,當模擬器使用手把閒置太久,手把自動關機裝置離線,WIN11下模擬器就會整個卡死關不掉,必須重開機。
這就不太妙,萬一我連接兩個手把雙打時,一邊跑去休息,回來就卡死了。
或者是跑去查攻略發呆、玩手機看影片,卡死就麻煩。
板主真是高手,這樣改起來應該會順手不少
最近回頭檢視原廠的舊手把時,發現舊手把真的方向鍵有不少的走鐘了。
另外也注意到,原設計的確可以直接用彈簧就觸發開關了,倒真不需要直接戳開關。
因此我們也可以看到,原SNK設計的間隙就這麼大了。

不過,這的確是個問題,彈簧的確會依使用與年限而衰減,因此大概大家手上的SNK手把都壞很快。
另外輕觸開關的觸發克數,利用手邊的開關相頂,大約猜測觸發克數應為150gf,這點八位堂的確非常好的還原規格。
按照這個想法,繼續來改進八位堂的手把。

製作幾小片,來墊彈簧,直接增加彈簧的預壓,這樣應該可以降低觸發的力道並提高靈敏度。
增加預壓後,就可以很明顯地觀察到八位堂的開關,也可以用彈簧就觸發了。
我增加了左右方向0.6mm的彈簧預壓,上下則為0.5mm。再高的話,就可能將開關卡住無法釋放。
(這方法相對來說,就是用了更硬的彈簧,使用手感的話,應該會更省力一些)
結論來說,應該就是八位堂的方向區塊的收縮誤差較大,因此彈簧的壓力就不太足,不過就以0.5mm來說,這精度塑膠射出應該很難控制。倒是建議八位堂可以再製作一些墊片0.2~0.5mm來校正彈簧預壓。
以彈簧來觸發,才能維持長行程,達到大型搖桿的手感,但這真的有限度與耐久性的問題。比如目前方向鍵轉起來還是四角形的、彈簧彈力會一直下降。
所以我還是把軟膠墊在觸發間隙。

趁這使用八位堂手把的期間,也把舊手把改了改。
有了八位堂手把,這無線拿起來真的輕鬆愉快,以前就想把SNK手把改得更像真正的搖桿,付諸實行:

幾乎是面目全非了,因為使用機械鍵盤軸體,壓縮到最後還是差1~2mm,只好砍掉IC板了。
機械軸是利用斜角下降來觸發,因此把斜角改動後,就可以有更短的觸發行程,並且能保有原長行程的特性。
剛剛好機械軸的腳位跟手把那根一樣都是4mm,讓他組成四方向非常剛剛好。這樣軸體的行程就不會完全用盡,這方向搖起來,真的就是圓形了。
軸體的按壓力量約40gf,加上那根的槓桿,搖起來超輕,比搖香菇頭還輕,以後有機會再換軸體彈簧,太輕只適合玩打飛機的遊戲。
用的是樹梅派的方案,轉成USB給PC,減去了原本多蕊線的負擔,按鈕也都改一改,機械開關+軟膠的方式。
比較起來,還是八位堂NEOGEO手把改好,用起來比較厲害,但會變得不太有搖桿的感覺。


看到有實作了一組 3D列印的,把它放一起。
我當初 NEO.GEO CD 附的兩個手把,差不多用個三、四年後,微動開關就都出現接觸不良,需要拆微動清理
當時是用烙鐵拆封口,取下活動塑膠蓋,清潔內部彈片後再用油封環和膠帶壓住固定回去。超費功夫的.
不知道八位堂這款會不會也有同樣症頭
oxa9615
oxa9615 樓主

彈片都有壽命的。 但八位堂的微動,旁邊四個點切開,就可以把鐵蓋取下,拿出彈片,沾點膠黏回就可。不過開關特規,買不到通用零件才是問題。
