[分享]MAC可抓到的USB DAC 真空管擴大機(新增心得報告)

前言：這是我的小白蘋果Macbook1.83G第一代的版本，轉換作業系統到MAC後用它的時間越來越多了，開始喜歡上用MAC的東西了，真是糟糕 ... 今天要介紹的東西主要和音響有關，它是一台"USB介面的真空管擴大機(含耳擴機功能)"，會特別介紹它的原因是因為MAC她抓得到這裝置，且動作正常，所以小弟才迫不及待的把這東西貼上來和大家分享。

◎這是我的小白，都快拍成小灰了。ISO調太高 ^^"....

爲啥要這樣接呢?直接用機器上的3.5mm耳機孔接擴大機或音箱就很好用了。原因在於這樣接的話，數位音樂的數位轉類比(DAC)是由macbook內建的音效裝置處理，而通常內建的整合型音效晶片，通常只有基本的功能而已並不能兼顧到品質，若要追求好的音質只能透過高階的音效卡(macbook辦不到)，或是外接的USB音效卡。另外是利用macbook的光纖輸出後再經由可接受光纖訊號的DAC做解碼，再給擴大機放大。後者需要更多的器材材可以達到，而我也沒試過，所以在讓我發現這有USB解碼且是利用真空管座線路放大的機器時，實在是讓我滿喜歡的，因為以前聽音樂為了追求好音質，訊號的來源只能選擇CD或是廣播和黑膠唱片，廣播很方便，但是除了愛樂電台外其他的也沒啥好聽的，且都有廣告的困擾，而CD和黑膠音質雖好，但是人總是懶惰的，總是有不想每次聽音樂都聽得那麼麻煩，所以久而久之還是用電腦聽來的方便，也就這樣屈就於普普通通的音質了。

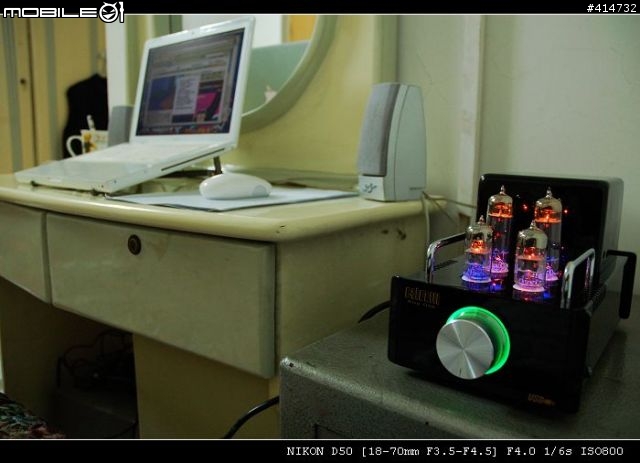

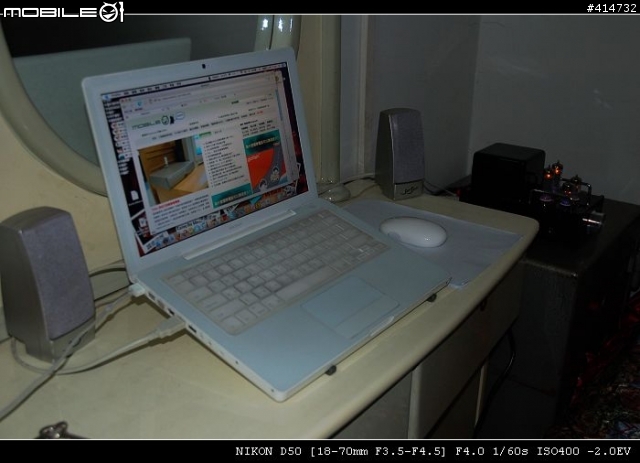

◎這是實際工作的狀況

macbook透過USB把右手邊的USB真空管擴大機當作外接的USB音效，DAC的動作是在右邊黑色的擴大機中進行，經真空管放大後的訊號去推動喇叭。而喇叭則是....照片上那兩個不知名品牌的電腦喇叭因為出門在外，我的幾組FOSTEX全音域喇叭都留在南投家裡，在宿舍平常都用主動式電腦喇叭聽音樂，所以我就把主動式喇叭給宰了，接上擴大機所以單體很克難


◎就是透過這條USB線和擴大機連接

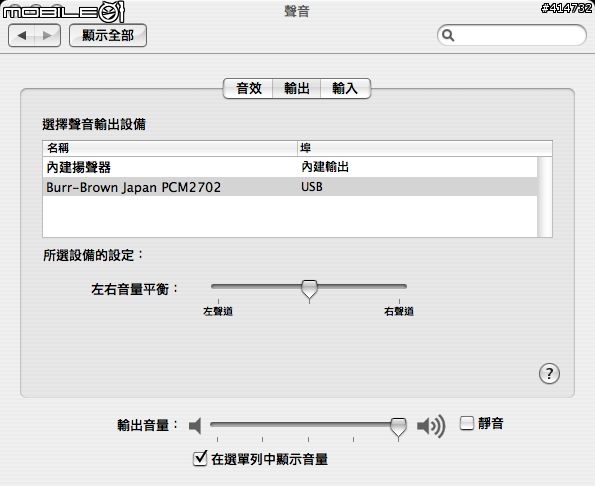

◎有圖有真相，這是在MAC系統中抓到的音效裝置。

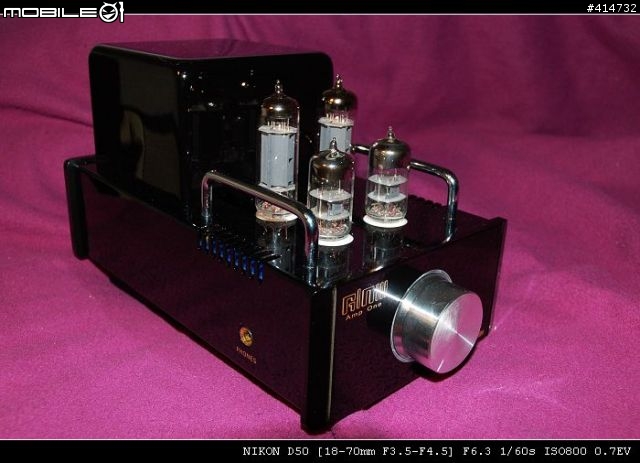

◎這是今天的主角，USB 真空管擴大機(含解碼功能)

以下先來幾張有開閃光燈的照片，順便介紹一下機器的規格

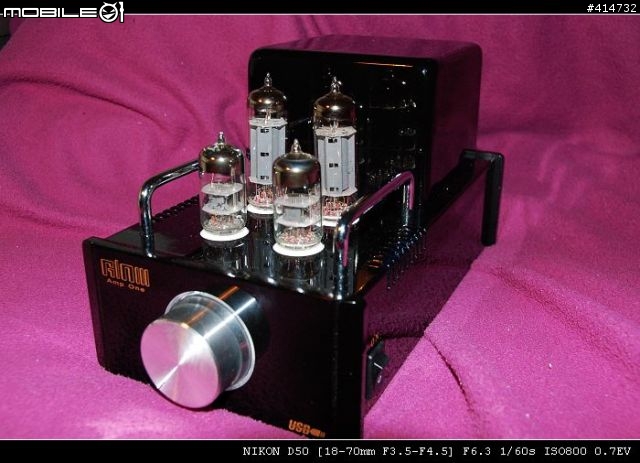

◎正面，可以看到音量旋鈕和電源開關

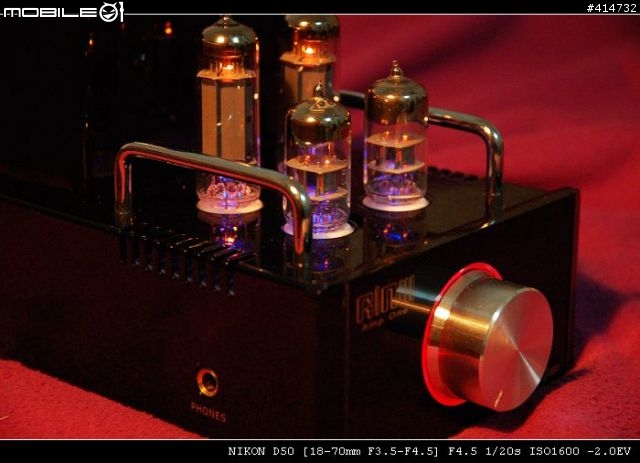

◎另一面可看到耳機插頭，此機輸出阻抗32Ω-600Ω可以當耳擴機用


機器規格：
輸出阻抗 ( 喇叭: 4Ω- 8Ω 耳機: 32Ω-600Ω )
輸出功率 ( 喇叭: 6W 耳機: 600mW )
頻 響： 10Hz-30KHz(-1dB)
訊噪比： ＞89dB 失真度: <1%(1w)
電源電壓：110V/220V切換 , 50-60Hz
電源電壓：110V/220V切換 , 50-60Hz
耗電量: 38W
真空管型號: 5670x2 , EL84/6BQ5x2
解碼器：PCM2702 16Bit ,USB連接
重量: 5.5kg
體 積: 238x138x148mm(LxWxH)

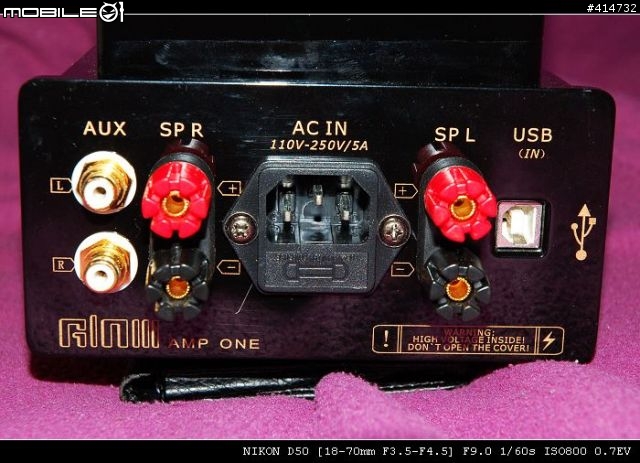

◎後方面版
從左到右分別是1.AV訊號輸入2.右喇叭輸出3.電源接頭含保險絲4.左喇叭輸出5.USB訊號輸入

接下來先介紹一下PCM2702這晶片，這晶片原本是給USB喇叭用的，所以PC或MAC(我本來以為不支援)可以把它當成一個外接音效裝置，USB傳出過來的數位音樂訊號也是透過這晶片轉換成類比訊號，其後再給真空管做音樂訊號的放大。以下是我找到有關PCM2702的技術資料。附加PDF文件檔: 200703/mobile01-227d7d009744e7288c6f4277bfbe1504.pdf

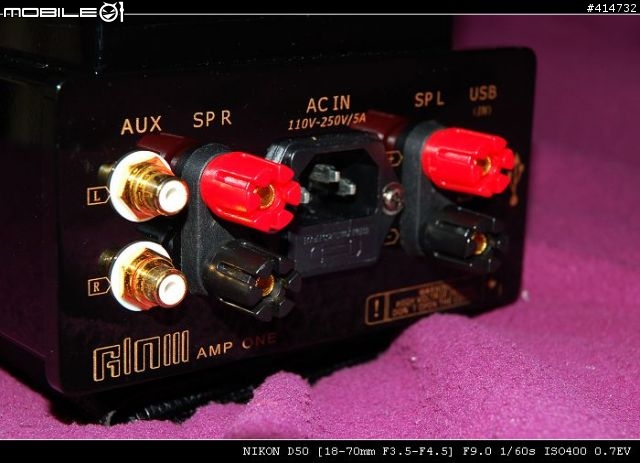

◎AV訊號輸入接頭，恩不錯亮晶晶的，應該是鍍金的 喇叭線端子可以用旋轉夾的，也可以用香蕉頭

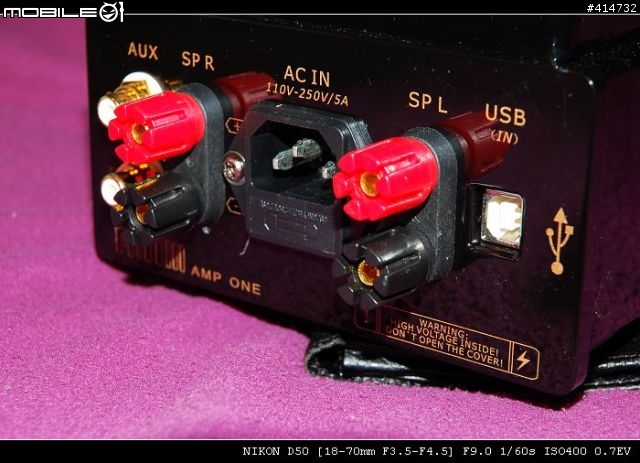

◎另一邊的USB訊號輸入，有點像...USB印表機
它只能接PC或MAC喔，接USB隨身碟就算隨身碟有MP3播放功能，它還是不吃

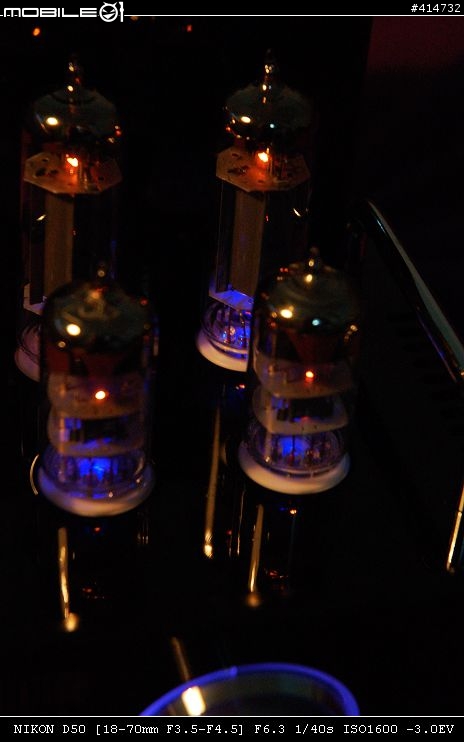

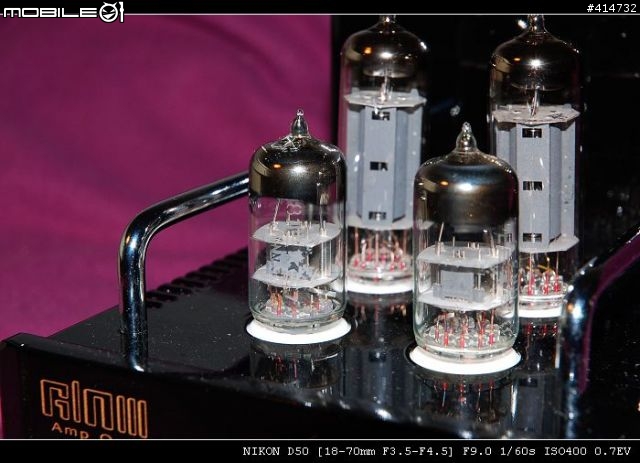

◎真空管一共四支，兩聲道，一聲道兩支，分別使用2隻5670(大陸叫6N3)當做訊號管、兩支EL84/6BQ5(大陸叫6P14)當作強放管，輸出W數為6W。

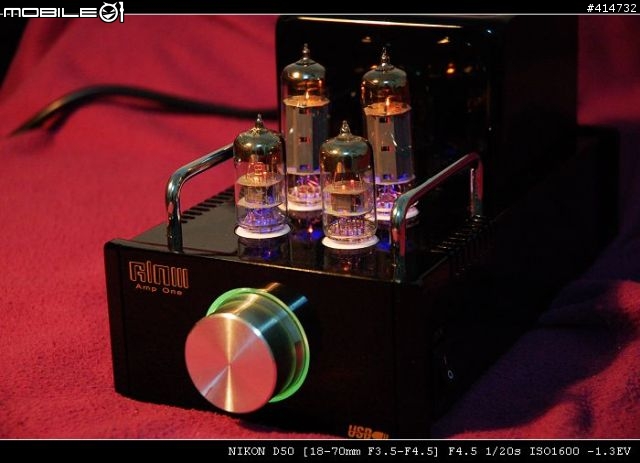

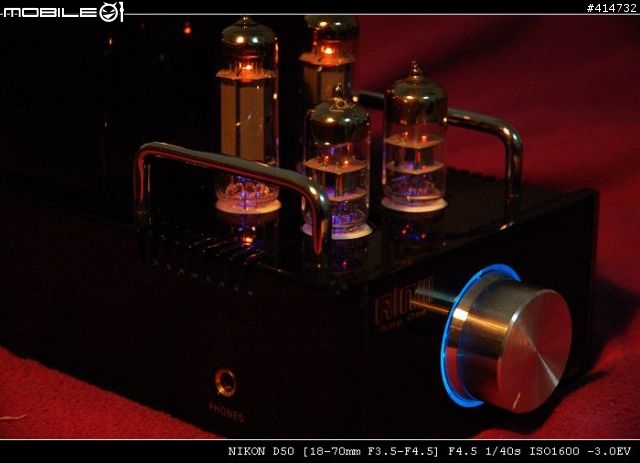

◎這是打開開關後的使用狀況，面板的音量旋鈕光環，會漸進式的變化不同顏色
現在是綠色

◎光環變成紅色

◎光環變成藍色

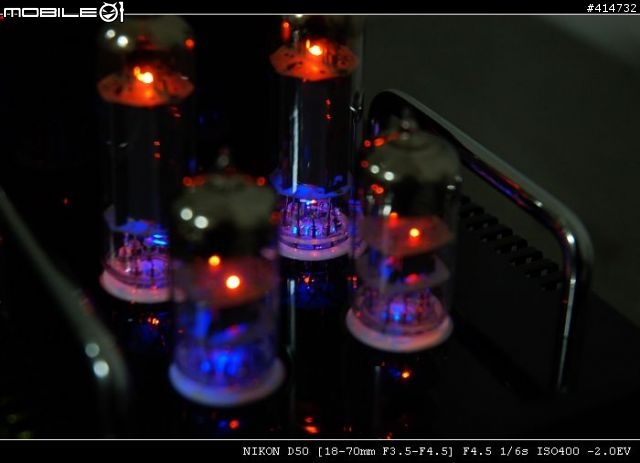

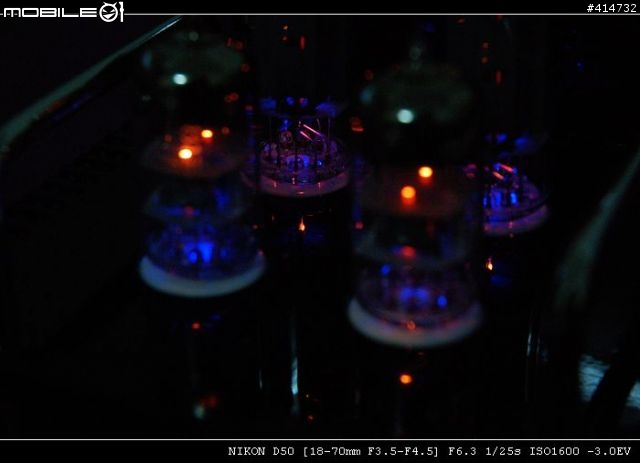

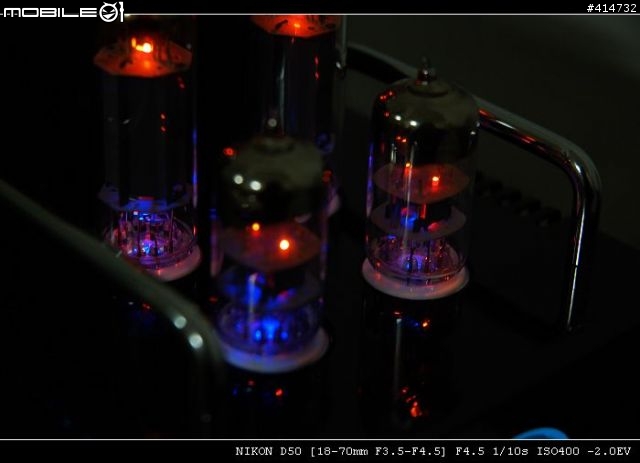

◎除了會變色的光環外，真空管座有了不一樣的設計，底座有藍色的LED燈光，發出的顏色和真空管的燈絲呈現出的兩種光澤，老實說還滿美的，只是鏡頭沒有微距功能，拍不好，看來要投資微距鏡頭了

結論：初步用爛喇叭測試效果比原來的主動式音箱的擴大線路好很多，沒有哼聲且在同樣的條件下(用一樣不知名的濫單體)聲音變清澈了，音場也有提升，但身邊現在有的喇叭真的是有夠爛，我也沒辦法做其他的評論，總結就是和主動式電腦喇叭的擴大線路比，好很多。至於耳擴機的部份，也因為我沒有好的耳機在身邊，所以無從測起，在日後再補齊相關資料^^"..... 怪怪的東西，和大家分享。

補充說明：這東西是祖國產的，昨晚初步用了4小時的結果，我個人是可以接受它的表現和品質


這幾天試聽下來補充報告一下心得：
雖然是用爛爛的喇叭聽，但是還是可以明顯感覺到使用USB真空管擴大機聽音樂，在高頻上顯得比較清脆，三角鐵、爵士鼓的金屬聲變得很清脆，吉他的弦也感覺變得特別清晰，整理上我是覺得這台小管機音量屬於比較清亮的，小音量在房間聽，會覺得聲音很精緻，相較之下若用MAC的3.5"耳機孔輸出去接喇叭，原來的聲音會覺得糊糊的，只能聽到人聲的中頻，沒有高頻和低頻表現就比較不理想了。

耳機的部份，用USB 的音效搭配真空管的放大，相較之下和用耳機直接接內建的3.5"耳機孔，前者不論在音質和因場上都有提升。特別是高頻和低頻，整體聲音變平衡了。

PS.這台和ray19720727兄所提之"T.M.S T-200MKII"好像有滿高度的類似，但我仔細的看了一下機器上面標示，我這台的型號上面是標"AMP one"應該是類似的東西。

缺點：不曉得是我的使用環境電源特別"髒"還是建築物電源線沒切實做到接地，所以在電源迴路中若有電燈或電器開啟、關閉，造成突波會讓USB音效的部份"失聲"，突波會讓晶片有點當機的感覺，停止訊號的輸出，所以會停掉，但是只要把機器關閉再打開就恢復運作了。我猜測是突波造成數位訊號的干擾，讓PCM2702停止工作，改天把它加個濾波電容，或放在濾波器後面看看有沒有改善。
