[開箱測試] GETPOWERPAD + Universal Receiver 感應充電器(無線充電)

今天開箱的產品是[GETPOWERPAD]是在日本Amazon所購買的,價格約一萬二千日元.
收到產品後第一個印象是好大的外盒,紙盒的質感相當不錯.

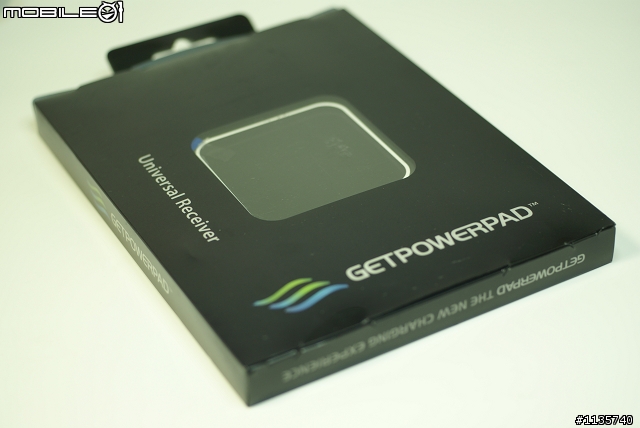

接收器的外盒部份相較之下就顯的很小,算是吊掛在架上的產品.

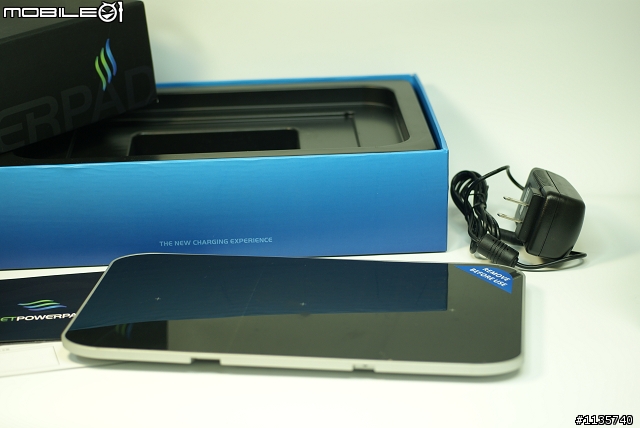

充電盤的外箱內有一個充電盤與變壓器,內容物其實很不多.

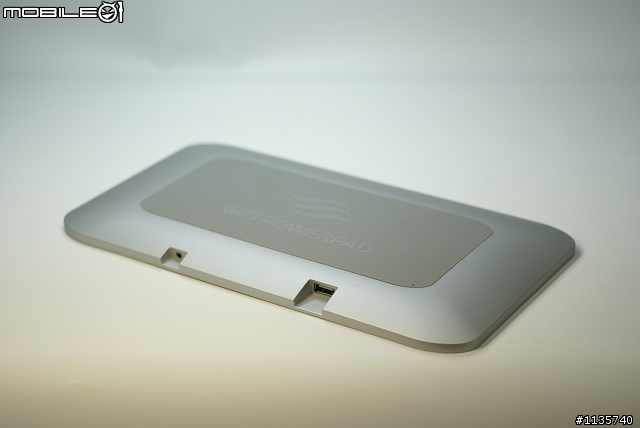

底盤是塑膠製的,背面為仿金屬的質感,相當精緻.

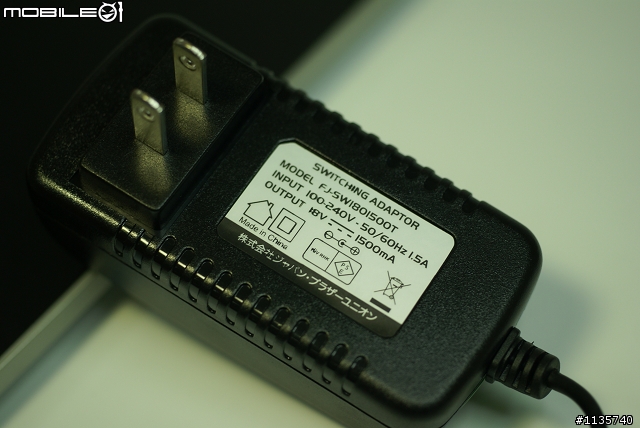

變壓器部份配置為18V-1.5A=27W,以充手機來看這個變壓器功率大的離譜.


在來看接收器的部份,這次購得的是萬用型的款示.


因為是在日本銷售的,所以標示以日文為主,上面有廠商的網址. 製造地則是中國.

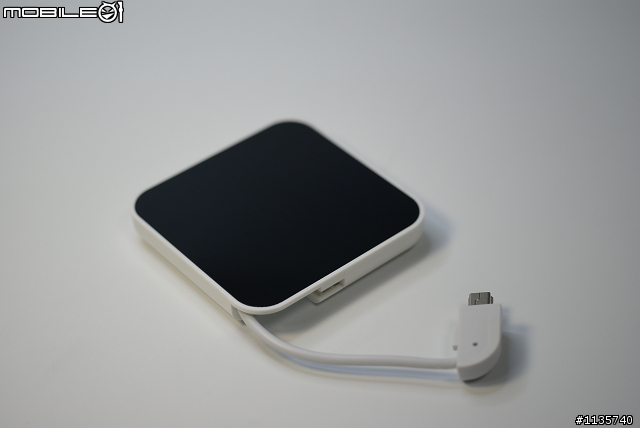

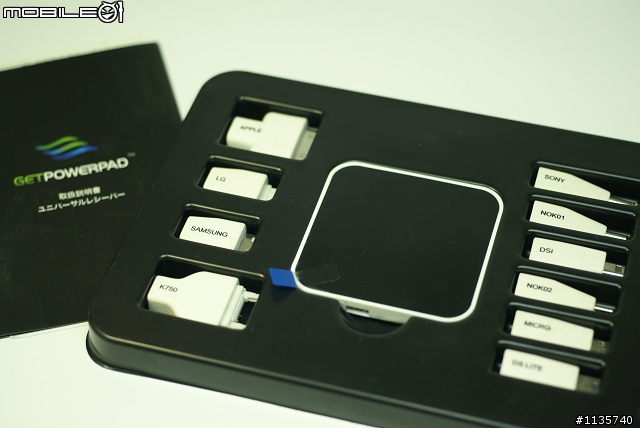

方塊型的充電器提供MiniUSB的輸出,另外附轉接頭給各廠牌裝置所使用.


接收器輸出的USB線.

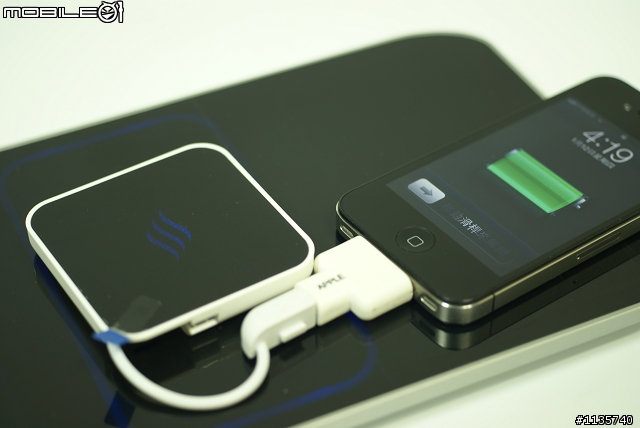

使用很簡單,接上去就可以充電.
發光部份沒有官方網站上畫的這麼漂亮,在一般光線下看不太清楚發光的部份.

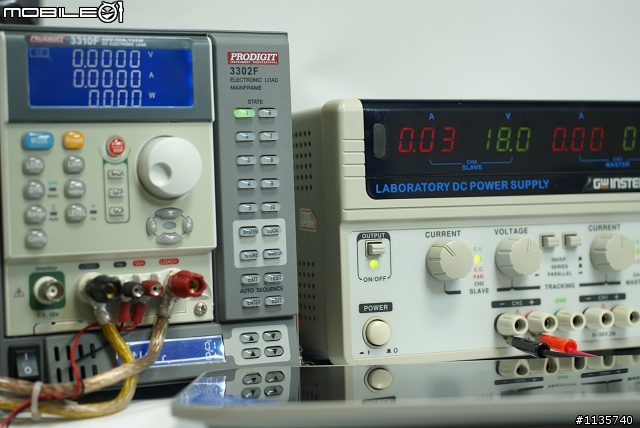

來測量一下電器特性,右邊的是電源供應器,可以提供電力給裝置使用;左邊的是電子負載,
用來模擬產品消耗電力的儀器.下圖是底座通電後所消耗的電力狀況.
通電後消耗的電力為 18V-0.03A=0.45W.也就是待機的時候耗電這個數字.

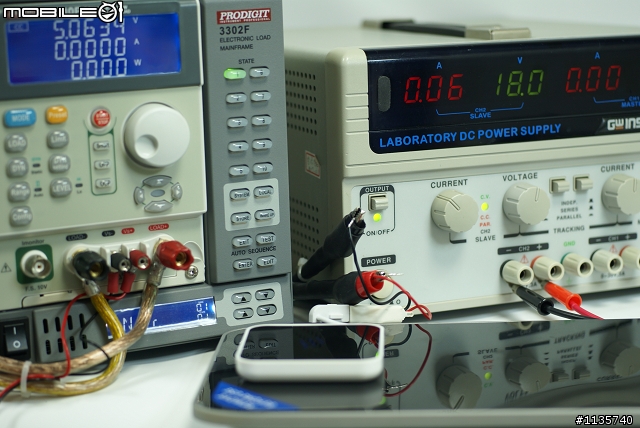

當放上充電接收器時,因為底座已經開始送電.充電外套也已經輸出5.06V的電壓.
所以耗電量上升到18V-0.06A即1.08W,因為充電外套輸出是0W,所以效率是0%


將電子負載設定為模擬抽電流0.5A,這也是iPhone的USB充電模式所消耗的電力.
也是本產品最大的輸出電流0.5A,若超過後裝置會變的不穩定.
輸入功率= 18V * 0.29A = 5.22W
輸出功率= 4.846V * 0.4995A = 2.42W
效率= (輸入/輸出)% = 46.3% , 以這類的產品來說這樣的效率算極差.


再來分解內部解析構造,底座部份上蓋是用黏合的,從旁邊勾起就可以拆開.


其實LED還蠻亮的,但它為了均勻導光有透過導光板,就變的很暗了.


底座內部可以看到主要是由四片電路板所構成.


有一片比較小的是輸出5V給USB裝置充電使用,另外有一個喇叭會在感應時會發出音效.

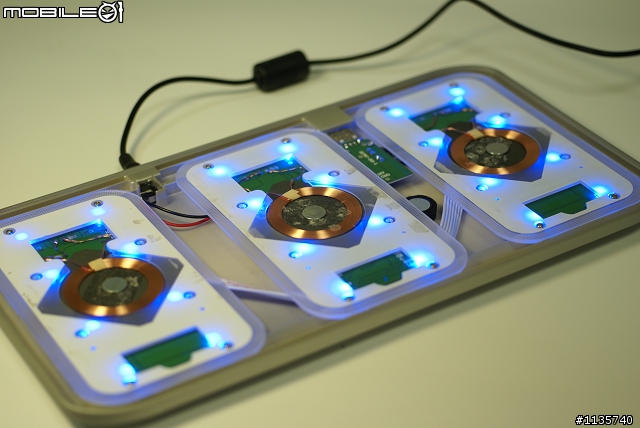

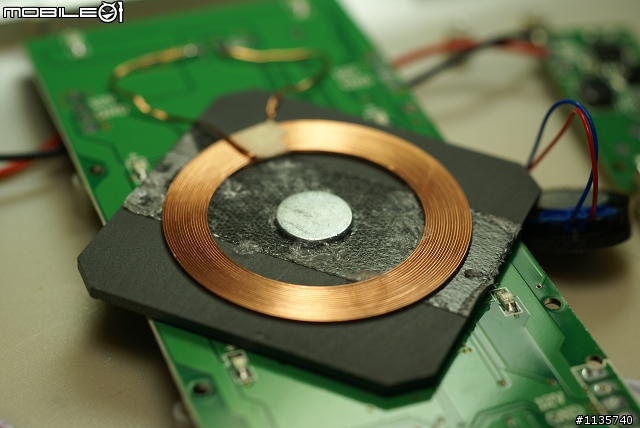

移開導光板後就可以看到發射電力的線圈,中間有個磁鐵是用來定位裝置所使用.

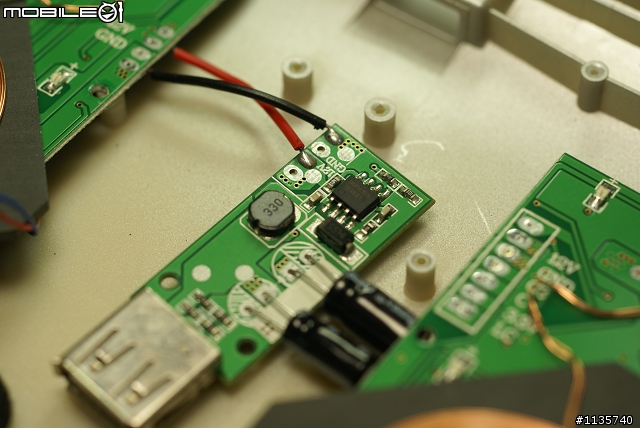

將電路板翻面後可以看到主要零件,USB的部份就將變壓器的電源降壓成5V輸出,
這部份有些奇怪,電路板上是寫12V,但進來的電是接18V...


下圖是三片電路板的零件面,可以發線中間與兩側的電路並不相同,主要控制的部份是由中間的電路板來進行.


相較於同類的產品,電路的部份顯的相當精簡.

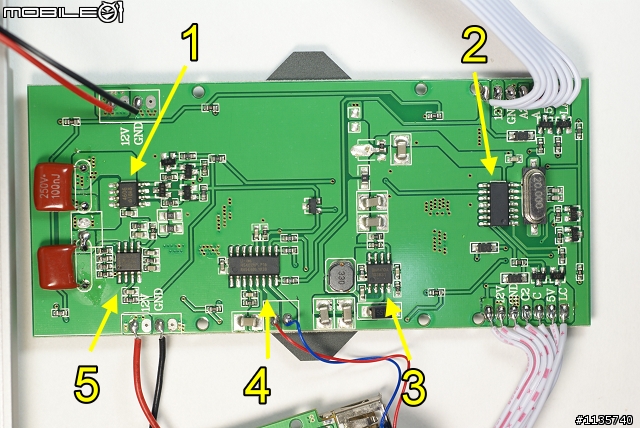

1.驅動線圈的 MOSFET,旁邊紅色的是搭配的諧振電容.
2.主控制IC,編號已抹除,推測是一般的八位元微處理器.
3.降壓器PWM DC-DC,將變壓器的18V降到3.3V給主控與音效IC所使用.
4.音效IC.
5.OPA,用來偵側線圈上是否有磁鐵靠近.

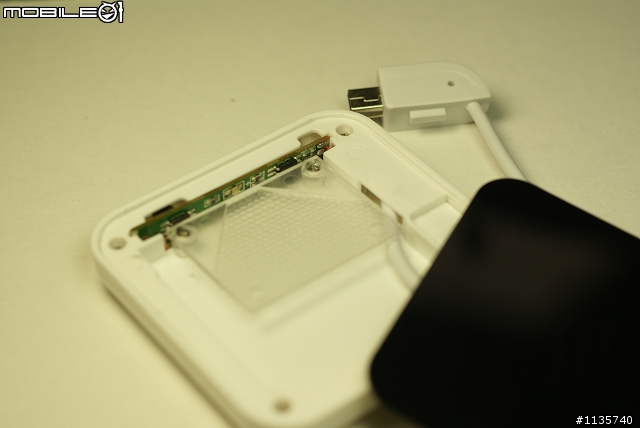

接收器的部份也是將上蓋移除就可以看到內部了.

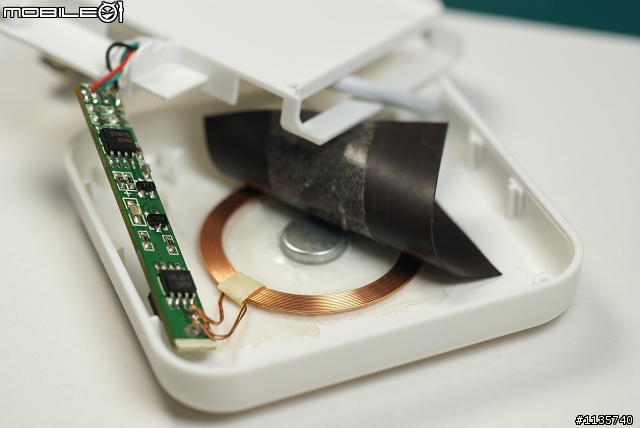

接收電路只是一般的整流降壓電路,接收線圈中間有磁鐵為吸附所使用.

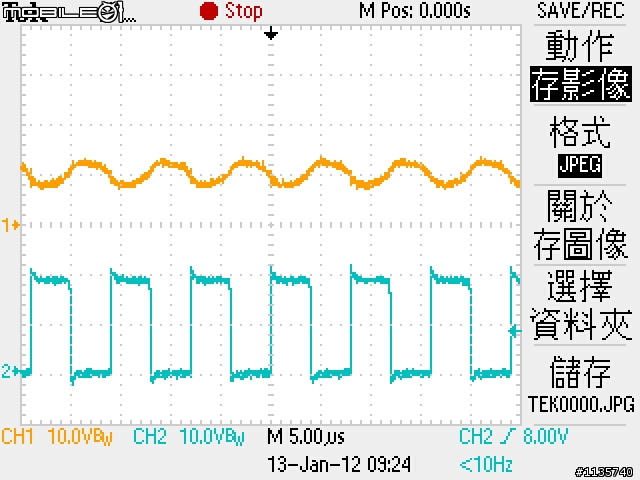

簡單的看一下線圈上的訊號狀態,橘線為線圈上的訊號,藍線為MOSFET開關訊號.
下圖是空載時的狀況,可以發現這個產品與其它同類的有所不同,在頻率上偏離諧振點很大.


在負載輸出時線圈上的振盪也並不大,所以推動能力也不大,這個設計的效率並不好.

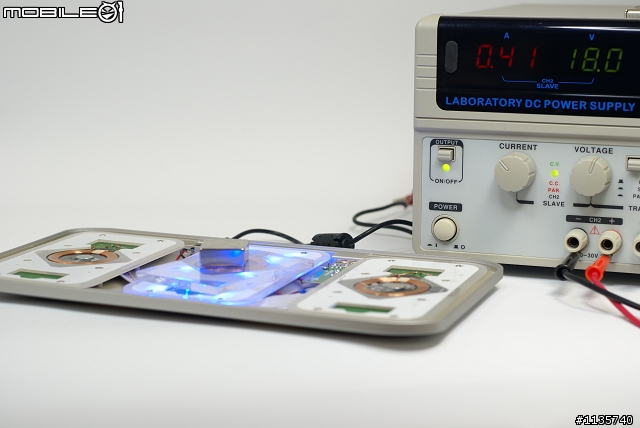

這個產品是靠在發射線圈上若有磁鐵就啟動電力,所以下圖是放一個磁鐵就啟動了,
這種控制方法在安全性並不高.


測試心得:

優點:產品質感不錯.

缺點:效率差會發熱,價格偏高.
