[分享] 架設 WDS 心得 ~ Apple Time Capsule + Apple Airport Express

昨天傍晚對於第一次要設定 WDS 而感到困擾.... 於是上網多方爬文, 詢問朋友, 實際 try out
終於在今天早上開始 reset 從新設定一次... 兩台 Airport 終於給我開綠燈啊

WDS 的用途 & 定義
Wireless Distribution System 無線分配系統

達成WDS的必要條件如下：
1. 兩個具有WDS功能的AP
2. 兩個AP的SSID要相同
3. 兩個AP使用的無線網路頻道必須相同
4. 兩個AP啟動WDS，並互設對方的wireless MAC address
5. 兩個AP的安全機制 WEP / WPA 必須相同



一般無線基地台AP, 其訊號範圍或多或少會因遠近, 或架設空間的關係而減弱, 訊號品質不穩常斷線, 你就可以考慮用 2 台以上, 具備 WDS 功能的 Wi-Fi 基地台 架設延伸 Wi Fi 的觸角

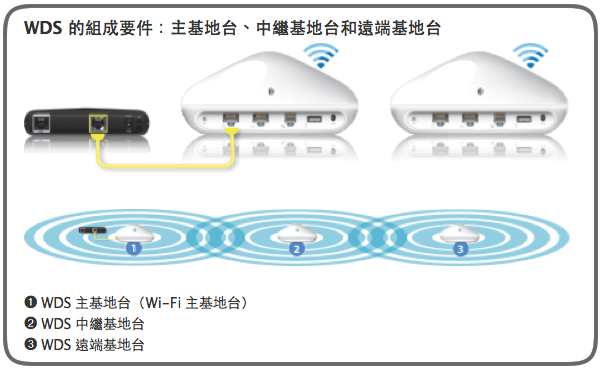

當架設 WDS 時, 在我目前的配置如下

➊ WDS 主基地台（Wi-Fi 主基地台）Time Capsule
➋ WDS 中繼基地台 Airport Express

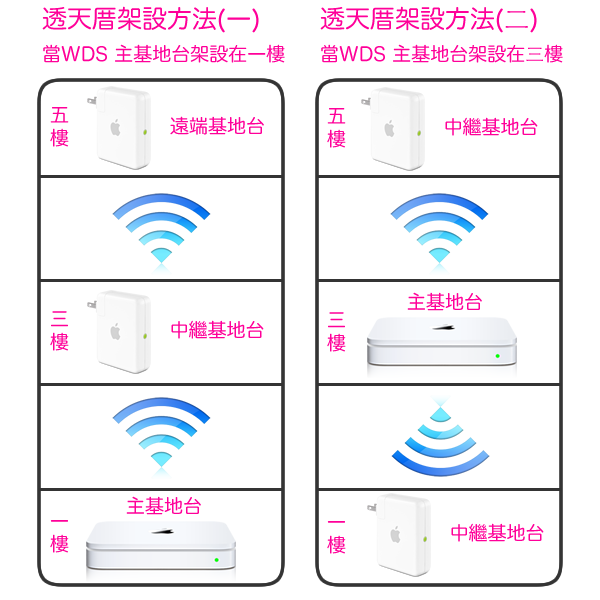

➌ WDS 遠端基地台 沒架設, 假如你家是透天厝... 就可以用到



開始設定 WDS 主基地台 Time Capsule 建議先把你要設定的設備 MAC 位置, 先記錄下來... 等等設定會較省時

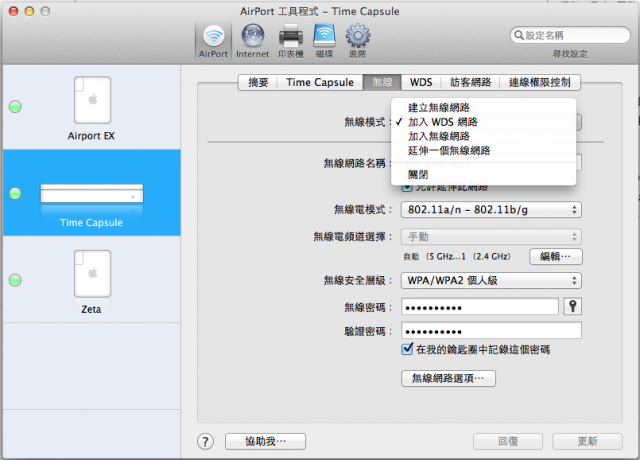

蘋果預設把 WDS 功能隱藏, 所以你必須按著鍵盤上的 "option" 然後滑鼠點 "無限模式" 下拉選單, 就會看到 WDS 選項, 選取後, 上排也會新增一個 WDS 的設定選項

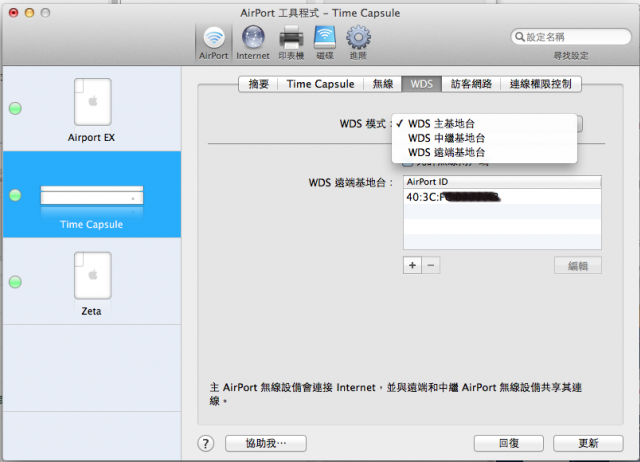

在WDS模式選擇 "WDS 主基地台", 並在下方 "WDS 遠端基地台" 新增 "WDS 中繼基地台" 的 MAC 位置
在我的設備來說就是 Airport EX 的 MAC 位置

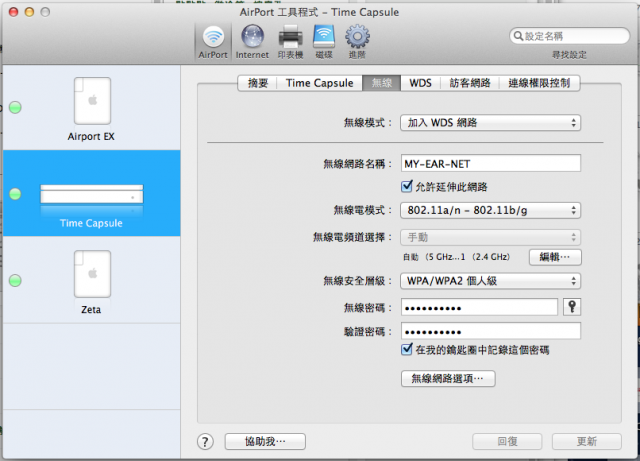

在無線設定的部份要注意, 兩台AP的設定要相同, 所以你在 Time Capsule 做的設定, 也要在 Airport EX做相同的設定, 如下

無線網路名稱: MY-EAR-NET
無線電頻道選擇: 1
無線安全層級: WPA/WPA2
無線密碼: ******
設定完成後按下更新, 主基地台設定完成...

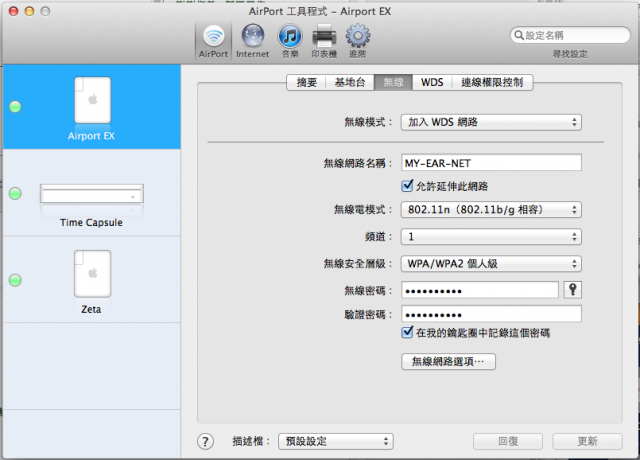

開始設定 WDS 中繼基地台 Airport Express

無限模式: 加入 WDS 網路
無線網路名稱: MY-EAR-NET
無線電頻道選擇: 1
無線安全層級: WPA/WPA2
無線密碼: ******

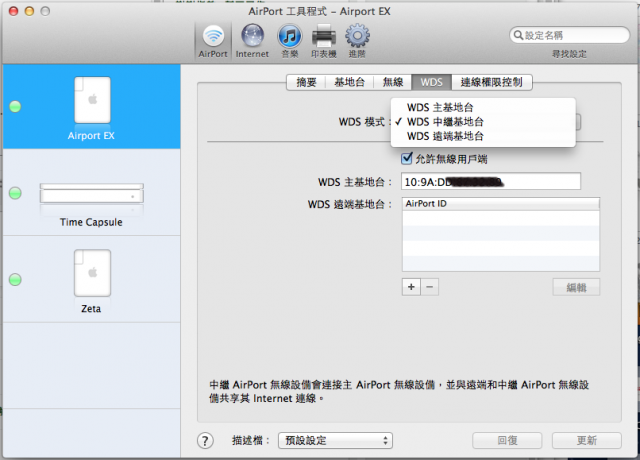

在WDS模式選擇 "WDS 中繼基地台", 下方就會出下 "WDS 主基地台" MAC 位置輸入欄位, 就輸入 Time Capsule 的 MAC 位置
設定完成後按下更新, 中繼基地台設定完成...


接下來是重點 ~ 但我不知道到底對不對, 但最後成功的關鍵就在 "斷電" 與 "插電"

先把 WDS 主基地台 Time Capsule "斷電" 拔插座
確定 WDS 中繼基地台 Airport Express 已經儲存你剛剛做的設定... 閃爍著橘燈, 然後 "斷電" 拔插座
~ ~ ~ 等候約 5 秒
先把 WDS 中繼基地台 Airport Express "插電" 並等待他進入到正常運作狀態, 閃爍著橘燈, 大約 2 分鐘
再把 WDS 主基地台 Time Capsule "插電", 就成功了, 接下來兩者都會開綠燈

我爬了好多文.. 所以也不確定再哪看到的, 文章說先把 "中繼基地台" 開機, 再把 "主基地台" 開機



有錯的地方請跟小弟說....
