[分享]讓BenQ-SIEMENS EF71更完美,重新打造原廠耳機

由於受到有位大大改造了BS S88的原廠耳機,讓我也燃起改造了我心愛的EF71的FM耳機..
為了讓我的EF71不能接自己喜愛的耳機聽音樂,卻要另外購買耳機轉接線,不留下這個遺憾,而進行改造計畫

首先要有材料準備：
1.便宜的電烙鐵($50)
2.3.5母頭 轉 2.5公頭 耳機轉接線($37)
3.塑膠專用接著劑($39)
4.吸錫線($20)
------------------------------------
總共147元

首先要拆除外殼,由於我技術較差,原本4根卡榫,拆斷了2根卡榫,但還是能裝的牢固

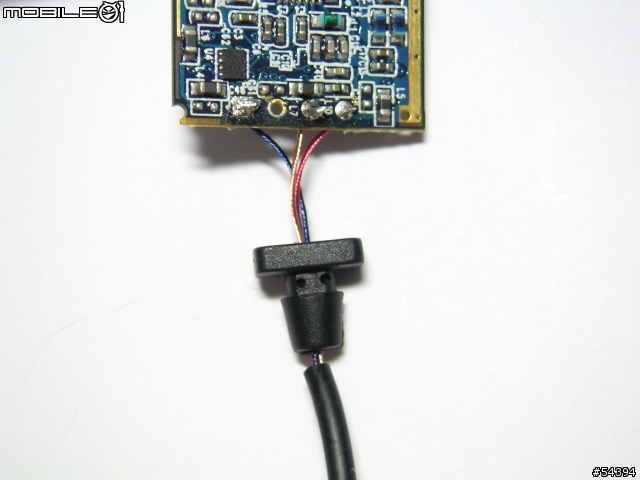

首先使用吸錫線拆除原本的耳機,電路板上都有明確標示L,R左右聲道和接地線

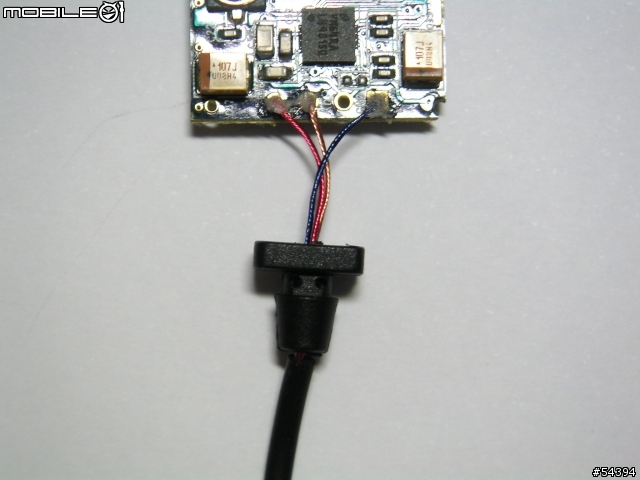

這時候要換上耳機轉接線,紅色(右聲道),古銅色(接地線),藍色(左聲道)
這時候塑膠專用接著劑就派上用場,先把3條線固定在電路板上,方便焊接時不會脫落


要焊接的線用小剪刀把線剪平整在焊接上去

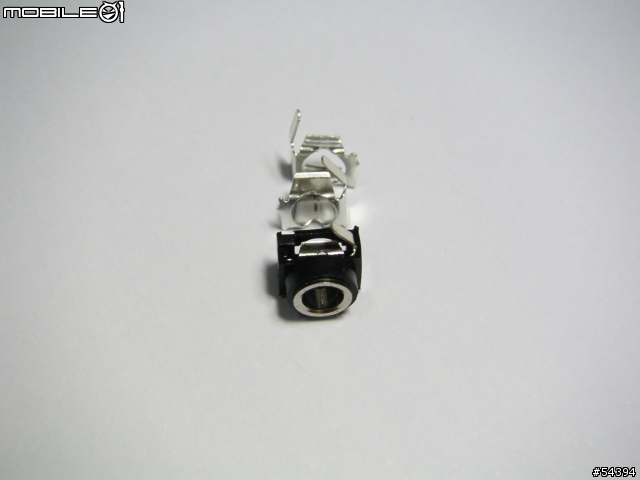

這是另外自己花了15元買來的迷你耳機插座,要試著要裝在盒子裡,買回來發現裝不下去,就給他分屍了

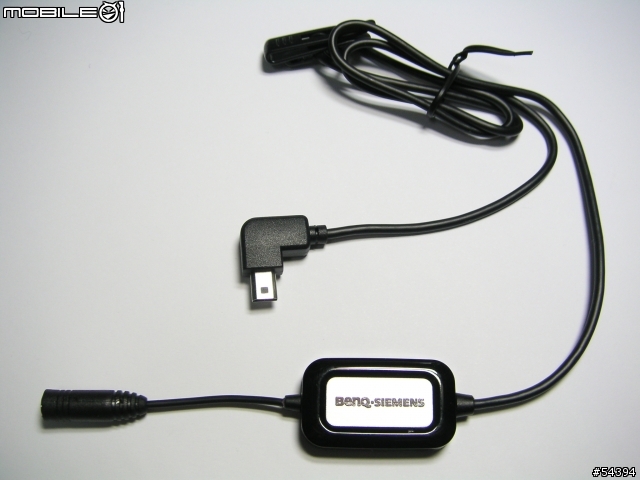

改造完成,看起來很美觀吧
我把原本耳機的塞子割下來,用塑膠專用接著劑黏起來,這樣就比較不怕拉扯到,把焊接的線扯斷

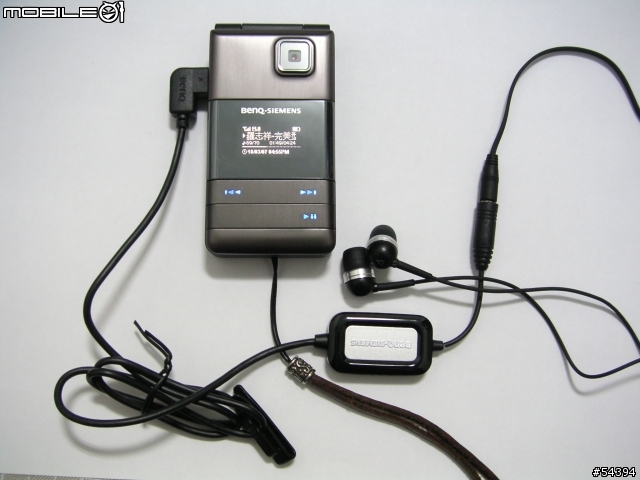

接下來把我的EP-360與改造好的耳機結合


最後進行FM收音機測試正常,耳機音質大幅提升
來電接聽正常,不需拔掉耳機,直接用耳機接聽,至於麥克風那個盒子上有個小孔可以用那個通話
保留了原本的該有的功能,提升了自己加裝喜愛的耳機聽音樂,改造成功的心情真是美好
歡迎各位大大有勇氣的話,也自己DIY看看囉
