[教學]自製 SIEMENS 6688線控耳機線

6688線控耳機線自製教學
本文帶領大家製作自己樣式的耳機線，外接高音質耳機3.5吋耳機孔、Mic、聲控Switch、，還有外加3顆LED : )
這個線控不知道Panasonic 的CD/MP3？機型用的，賣家也不說，很不盡責 : (


短路:意及相接;兩條線“短路”起來，就是把兩條線焊接
開路:不相接;正負電要“開路”，不然後果很嚴重
焊接要訣:先在線材上沾少量錫，另端零件沾上錫，線靠上一沾就焊牢了
若吸錫器不好用，剛焊好時甩、敲可以把錫弄掉

所需工具

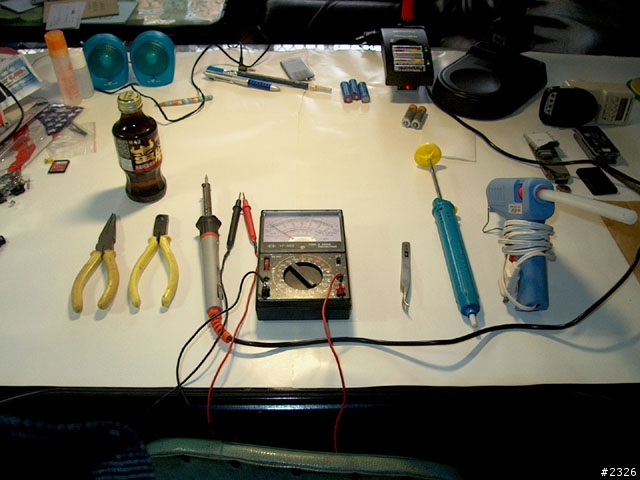

左起:尖嘴鉗、鈄口鉗、電鉻鐵、三用電表、防靜電小鑷子、吸錫器、膠槍、香蕉水(裝在蠻牛內)
焊完會留下髒污，以香蕉水擦拭

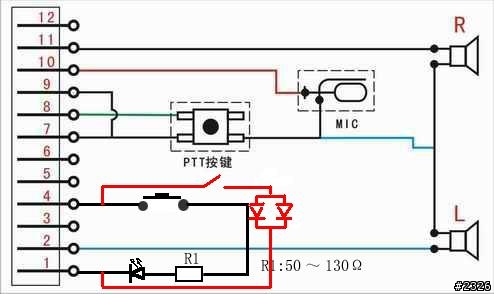

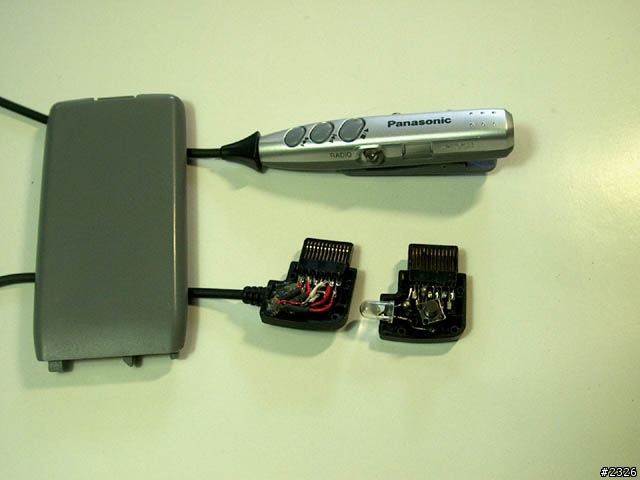

按圖施工，保證成功^^" 7-9腳在接頭內短路，共需要7蕊線材
手機螢幕朝上，左邊第1腳，右邊第12腳

Q1：6688免持腳位說明如下....(網友　WenWen ＆ zonelin提供)
第一腳：旅充負端
第二腳：耳機左聲道
第三腳：旅充正端
第四腳：直流電壓約四伏特
第五腳 : DATA IN
第六腳 : DATA OUT
第七腳：與第一腳短接（使手機偵測到已接上免持）
第八腳：與第九腳並接一個switch，按下後可啟動聲控
第九腳：Mic Com點
第十腳：Mic 左(右)聲道端
第十一腳：耳機右聲道
第十二腳：耳機Com點

Switch 關開 LED接斜對腳(圖左)，接直對腳(圖右)為普通時候恆亮，按下滅

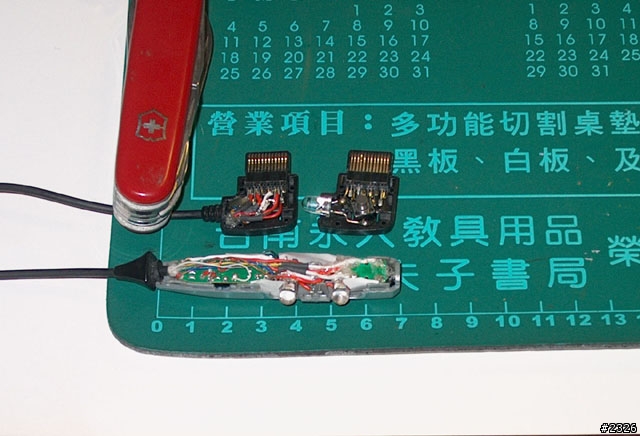

延用原本耳機的的電路板，這樣壓下的手感不變

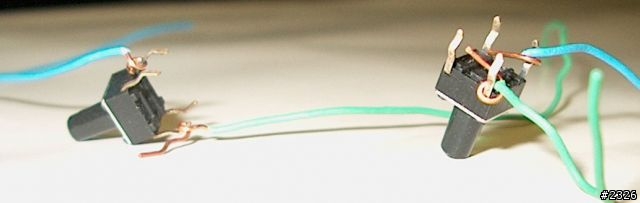

LED的Switch只接二隻腳，剩餘沒用
若旁邊有零件卡到，按下就不會"恰恰"的聲音

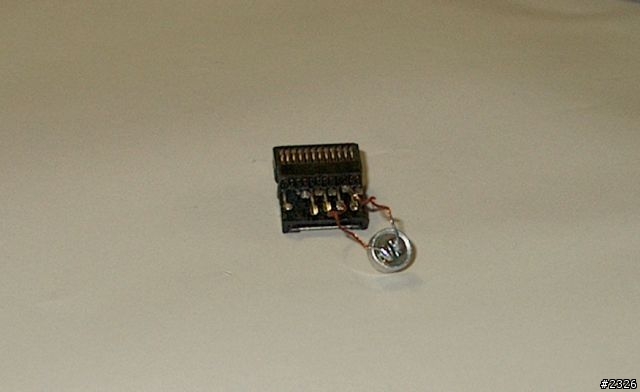

Mic 麥克風 上有二個接點，有一點與外殼相接，為負(地)
正腳接第10腳，負腳與耳機短路共地，第9腳

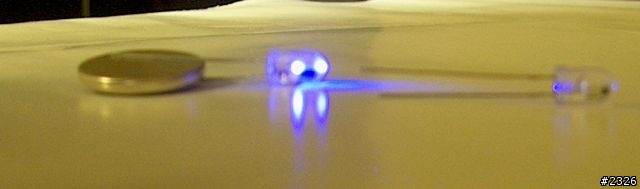

LED發光二極體 用3V水銀電池測試，長正電短負電，電流由正流向負，因此正腳接第4腳，負腳接第1腳


我用5mm LED，若空間不足改用3mm LED
LED的工作電壓在3.6V， 3V水銀電池測紫色LED其實亮度不足，6688輸出DC4V就相當亮
3顆接並聯；多於1顆的LED接並聯，串聯電壓不足，推不動
怕燒毀LED，加上50~130歐姆的電阻，電流減小，亮度變暗
電阻買體積最小的就夠用了
我在紫色LED加75歐姆電阻，大陸來的紫LED，台灣找遍材料行…買不到，加了感覺亮度剩一半，還很亮的
驗鈔筆也要紫色LED，就沒有進零件，這是什麼道理？
超白光就不加了，感覺比較爽，只是燒毀還要換的話，就頭大了>_<"
買時向老闆測試，超白光分很多等級，白中帶紅、藍、黃、綠、紫
一般純白的比較貴，帶3V水銀電池自己測，因為老闆擺著撲克臉，我都不知道怎麼問他，永達電表行真是怪店
LED是唯一有帶正電，因此格外小心，正腳帶正電，負腳不帶電
導線有外露的部份用熱縮管包住，吹風機吹會緊縮，打火機會燒到其他線
本製作使用1-9腳接地，包好4腳正電就不會有什麼問題

3.5吋耳機孔 種類繁多，選擇3支腳接上就對了。第2腳左聲道，第11腳右聲道，第9腳共地


狀況:有一聲道無聲即此聲道與接地短路了，開路即正常
聲音太小聲，看是否左右聲道短路在一起，開路即正常

接頭上的針腳不可焊過久，否則塑膠會燒熔，黏在一起
要訣:在線材上沾少量錫，找小於0.1CM廢錫渣焊在針腳上，線靠上一沾就焊牢了，接點太大會短路其他接腳，造成錯誤
圖右單一LED是我第一次焊的，接點很大一球，真醜

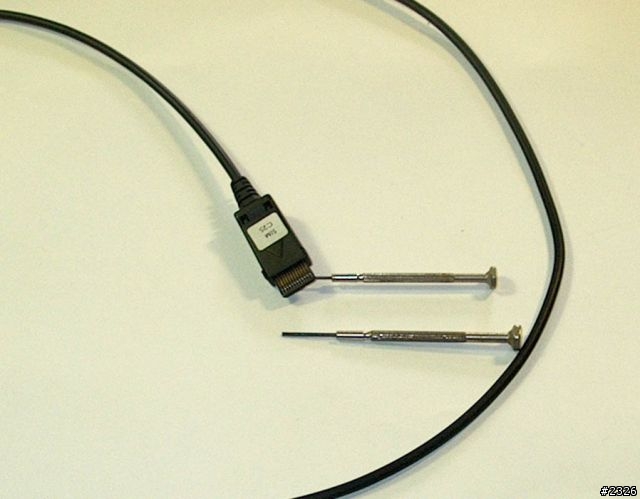

若要拆下便宜耳機的接頭，以一字小鑼絲起子插在接頭下面撬，傷痕比較看不到


本製作SONY七蕊線由Y拍yafeng63友情贊助，真是謝謝他了^_^" 好用喔~~

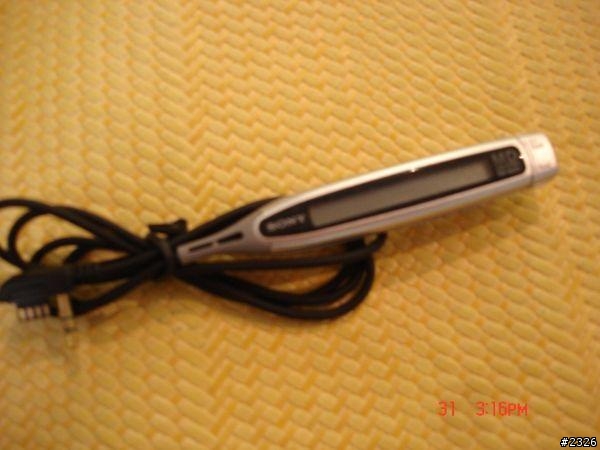

之前沒標到Sony MD 隨身聽 線控 RM-MZE1，我看兩者接頭一樣，兩種線材應該是一樣的

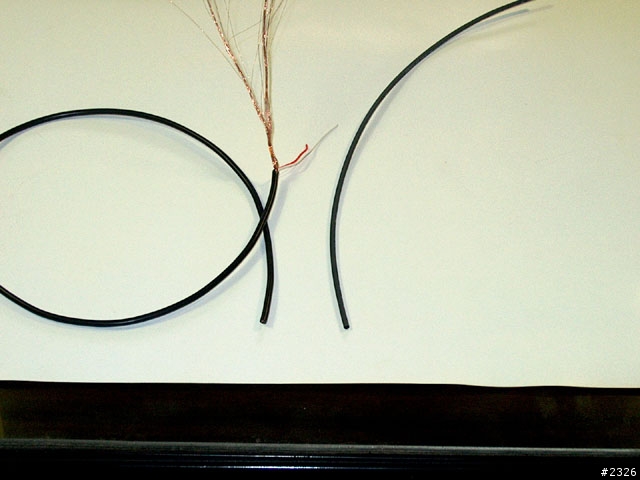

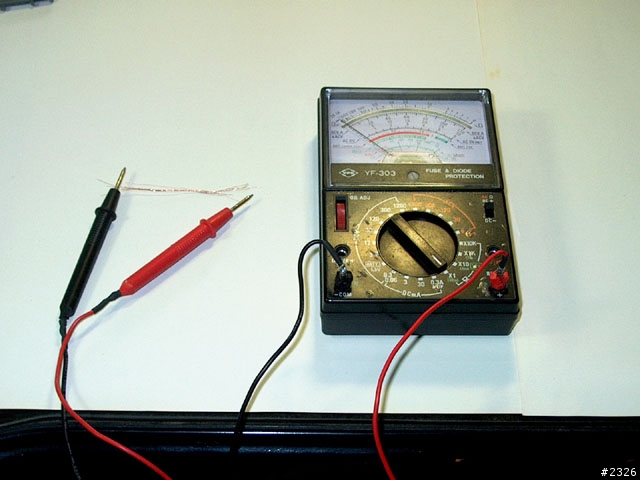

線材測試 電表轉至歐姆檔 *1，二支探棒指到同條細線會完全導通，否則不動，以此可量線材是否正常


從耳機線撬開，沒什麼傷


7蕊線的兩端為了要留住塑膠的部份，看起來才不會怪怪的，以耳機線做延長
30公分10元，很好用
這種線可以做5cm左右線材，但過長太硬，不夠軟
右邊是熱縮管


露出的LED不到原本一半，空間很擠，露出過多真難看
