[新品開箱] 開農場的新選擇 : 威盛 ARTIGO A2000 動物機

早些時後 , 在國外的一些網站上 (exxadge) 就看到了威盛 (VIA) 發佈一個新產品 : ARTIGO A2000 (以下就簡稱 A2000 吧 …..) , 看來似乎是個蠻有趣的產品 , 剛好有個好友在威盛上班 , 就問他是否可以拿台來玩玩 , 可是 , 他老人家說 SORRY 啦 , 因為台灣還沒辦法賣 …. 啥 ?? 怎麼會有不同待遇 ?? 狠罵一頓後只聽到他老人家不急不慌的說 “台灣的安規還沒過完啦 !! 等過安規就一定弄一台給你玩玩” 台灣還有哪個安規 ? 後來才知道 , 原來台灣還要過個 BSMI 才可公開販售 , 真是給他麻煩的說 ……

大概一週多前 , 他老大終於在 MSN 上叮噹 “嘿 , 幫你準備好一台了 , 你想玩看看嗎 ?” 有新玩具哪有不玩的道理 , 馬上就跟他約在當晚見面 . 在那個月黑風高的夜晚 , 他很謹慎的拿了個紙箱給我 , 還特別交待說 “這是我們家 PM 大哥自己的測試機 , 我跟他硬坳來的 , 可別搞壞啦 !!!” (真是的 , 我又不是第一天玩電腦 , 怕個鬼啊 ….)

廢話不多說 , 就讓我們看看這個台灣之光的大廠 (雖然現在股價跌得一團糟 , 但總是還很努力的在跟 Intel 對抗啊 !! ) 開發的產品是個怎樣東西 ?




▲ 很素雅的外盒 , 正面只秀出產品長相與產品特點 . Barebone Storage PC System ? 嗯嗯 , 簡單說就是以 Storage 為主思維設計的 PC 囉 ? 看來當動物機不錯 ..... 不過是 Barebone 系統 , 所以得要我自己準備相關材料 . 好佳在 , 年前才為了擴充我的農場而買了顆 WD Green 1TB 硬碟 , 先拿來搭配玩玩 .


▲ 盒子反面 , 也是以產品照片與六個產品特點的說明為主 . 上方還有個提把 , 輕鬆提了就走啦 ~ 看這個盒子大小 , 裡面東西應該也不大吧 ! 拿起來感覺還蠻輕的呢 !


▲ 六大特點特寫 , 分別強調了 : SATA-II 介面 , 低噪音 , 低耗電 , 固態電容 , Gigabit 網路 , CF 固態硬碟 .


▲ 盒子上的標示 – 說明了 A2000 的相關規格 , MIT ?! 天哪 ! 好久沒看到 Made in Taiwan 的電腦產品了 !! 有種小小的感動 ……


▲ 小心的打開上蓋 , 先看到配件盒與包材 .

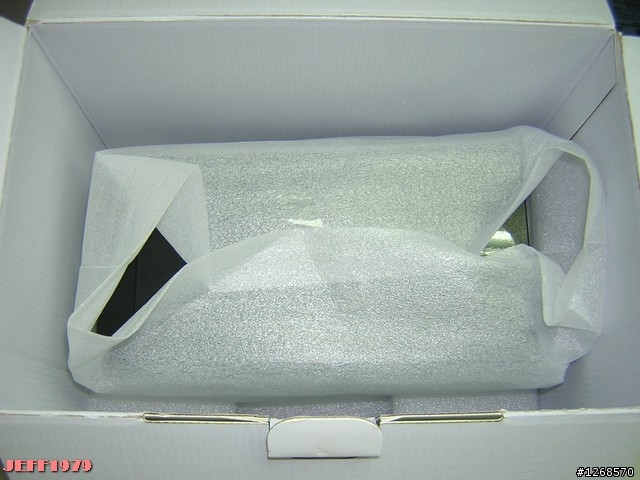

▲ 取出配件盒與上包材 , 終於看到本體了 . 比想像中的要小多了 ! 外面還用了一層軟性材質包裝保護 , 相當細心 .


▲ 下方也有一層包材保護 .


▲ 先打開配件盒 , 裡面東西看來不多 , 有電源供應器一顆 , CD 一張 , 螺絲一包 , 還有一張簡易安裝說明 .

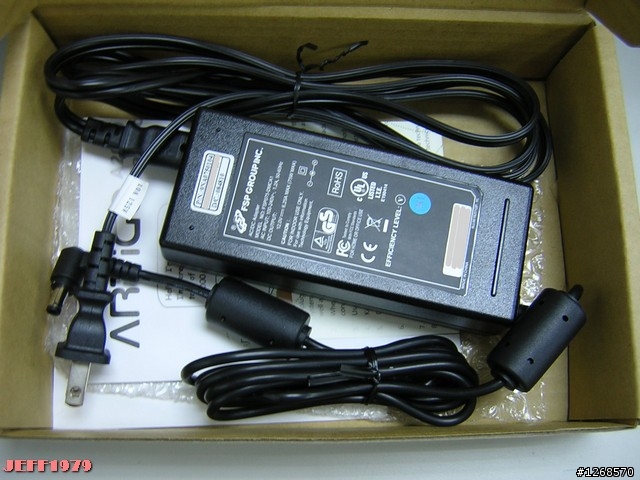

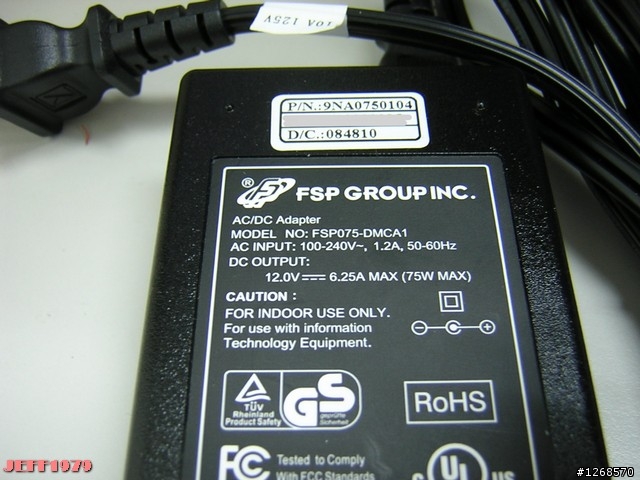

▲ 電源是知名大廠全漢 (fsp) 代工的 , 12V 輸出 , 100~240V 輸入都可用 .
<A40>

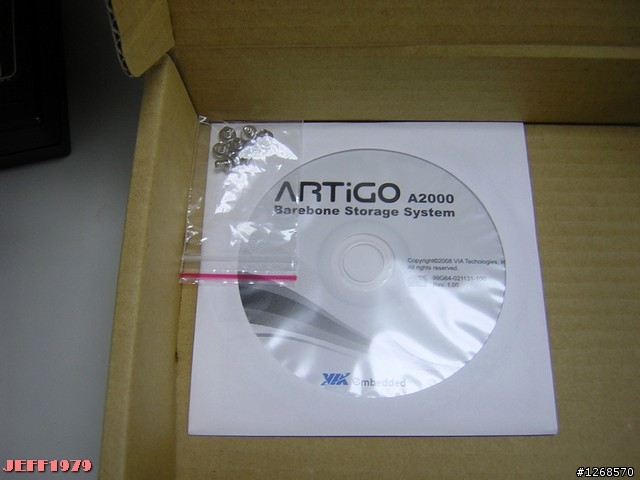

▲ CD 跟螺絲包

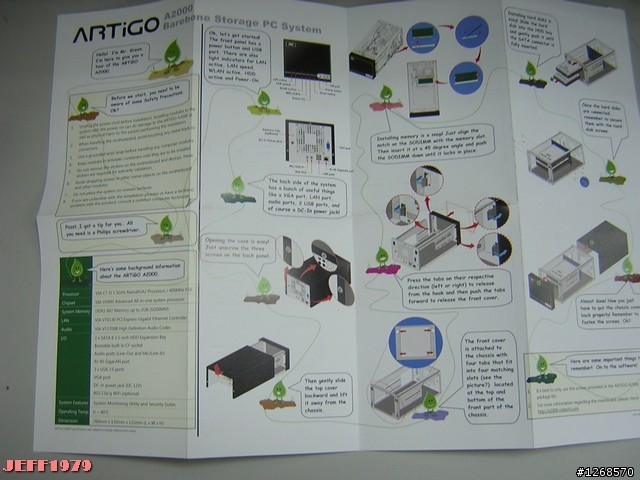

▲ 打開簡易安裝說明 , 好可愛啊 ! 全彩印刷相當有質感 , 以圖文並茂方式說明安裝程序 , 內容很口語 , 可惜是英文的 , 不知等到在台灣開賣時是否會有中文版 ?


▲ 全部的內容都是透過這個 Mr. Green 小綠葉貫穿 , 大概也為了突顯威盛這兩年主打綠色產品吧 !

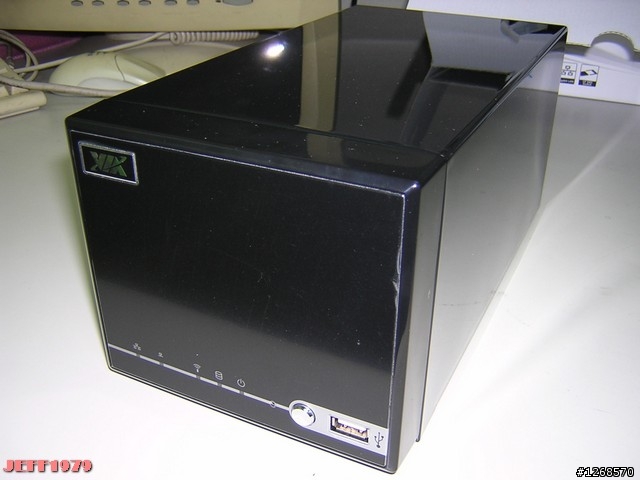

▲ 接下來將 A2000 取出放在桌上 , 真的好小啊 ! 看起來修長的機身 , 為何要那麼長呢 ? 前方面板的保護膜還沒撕掉 , 看來他們 PM 蠻保護這台的 .

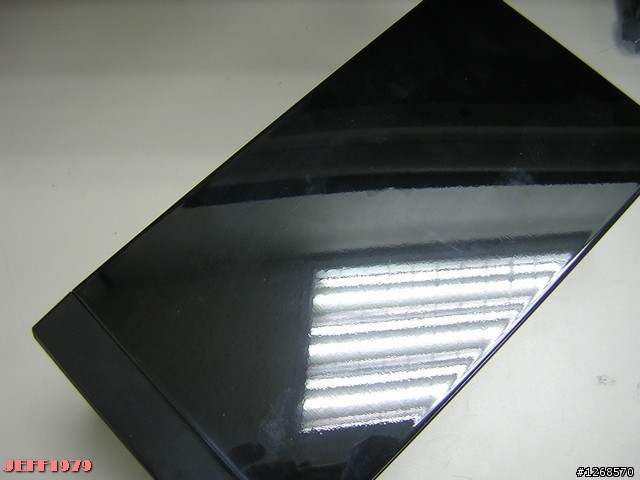

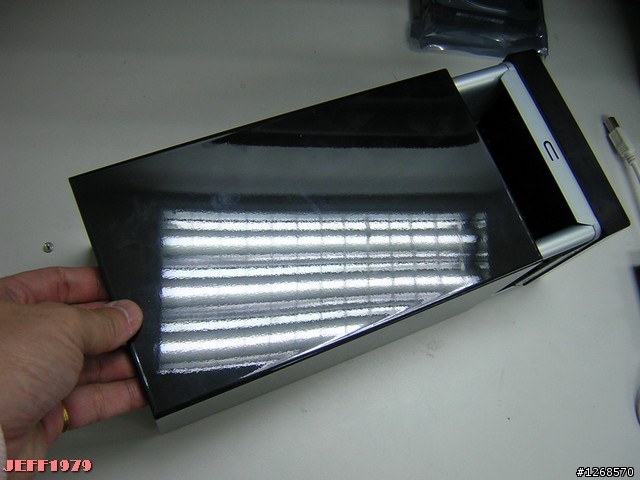

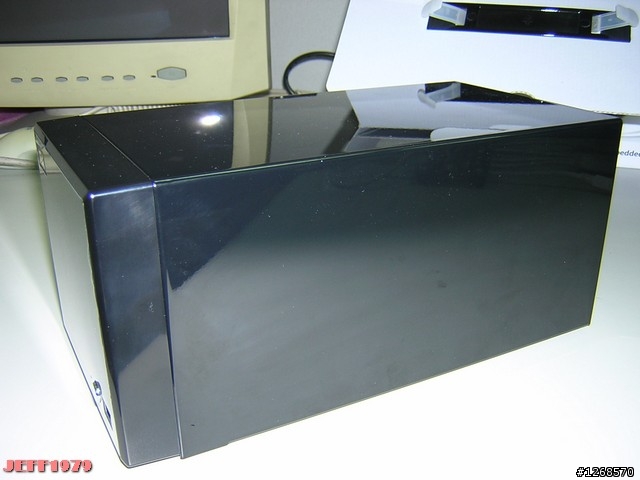

▲ 機殼是用鏡面烤漆設計 , 真是閃啊 !! …. 不對 ! 那個感覺有點奇怪 ? 馬上線上問朋友上蓋的材質才知道 , 這是為了環保方式不用傳統烤漆而是用種特殊貼膜方式生產 , 真是呼應了威盛這兩年在綠色產品上的主軸啊 ! 不過 , 很快就又一堆指紋在上面留念了 , 真有點討厭 ………

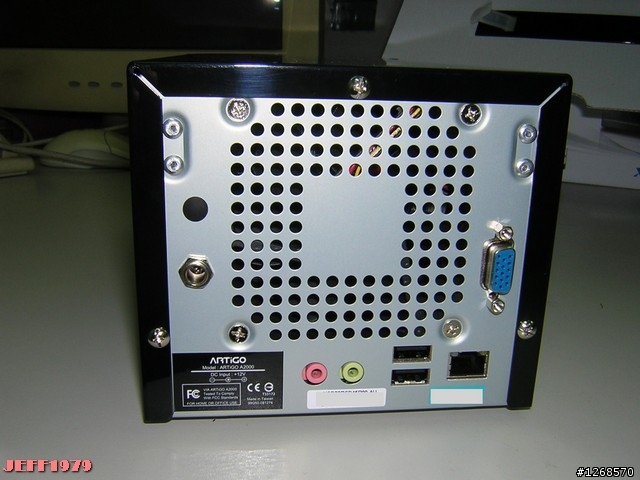

▲ 後方長相 , 風扇出口就幾乎占據了整個面積 , 看來應該會有很好的散熱效果吧 …. 產品訊息貼紙說明了通過 CE/FCC … 等認證 , 電壓輸入是用 DC12V , 另有 VGA , 音效 , 兩組 USB 2.0 與 LAN 接口 , LAN 接口上還有兩個小 LED 燈號 , 應該跟 notebook 一樣顯示網路狀況吧 …… 左上方有個奇怪的小孔被黑色塑膠蓋起來 ? 問了朋友才知道 , 那是預留給未來無線網路擴充用天線孔 . 機殼上蓋是用了三顆螺絲固定 , 看來蠻好拆的 ……

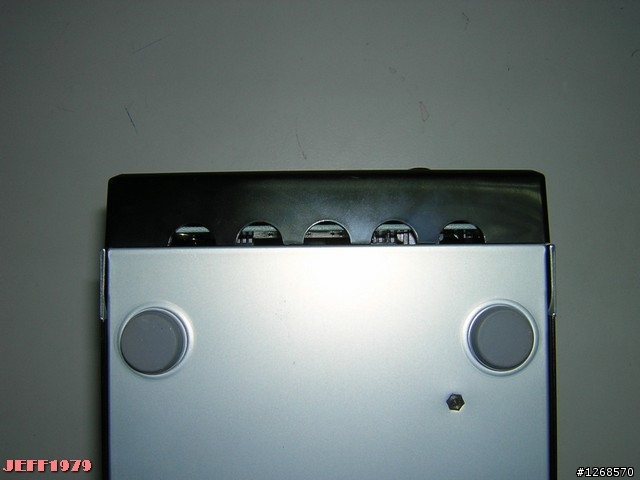

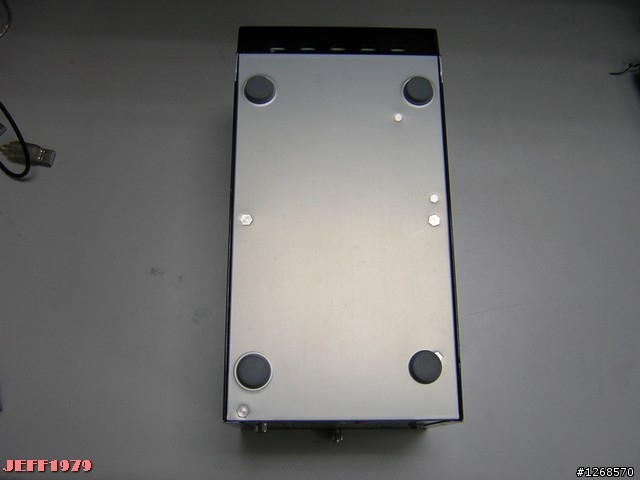

▲ 看一下底部 , 四個橡膠腳 , 前方留了大大的孔 , 看來應該是吸風口 . 這樣好 ! 風自前方導到後方 , 應該沒有散熱死角 .


▲ 拿起螺絲起子 , 拆吧 ! 打開蓋子了 , 神秘的內容就要出現了 …..

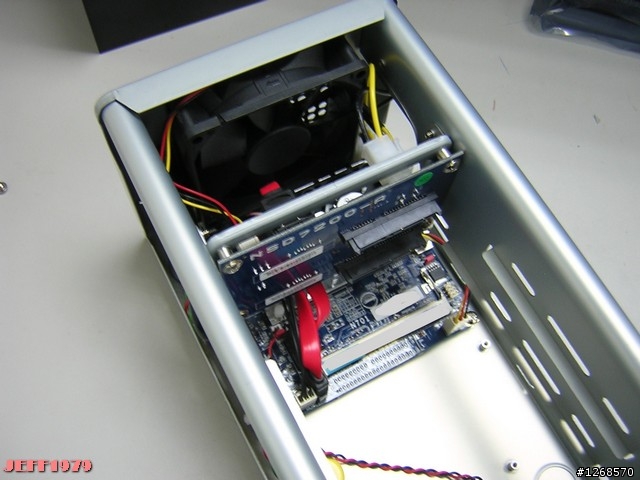

▲ 打開殼子第一眼看到 , 前方大多數空間都留給了 3.5” 硬碟了 , 難怪機身要這麼修長 , 原來硬碟是支援 3.5” 的 , 難怪機身要這樣長 ; 不同於以往用的 2.5” 系統組合 , 3.5” 好啊 ! 便宜又大碗 , 放檔最恰當 ! 系統總計可以裝入兩台 , 後方有個硬碟背板 , SATA 接頭就直接在上面 , 看來不用傷腦筋拉 SATA 跟電源線啦 ! 真替消費者設想周到啊 …. 後方就是一個 8 公分散熱風扇 . 主機板則是躲在下方角落 .

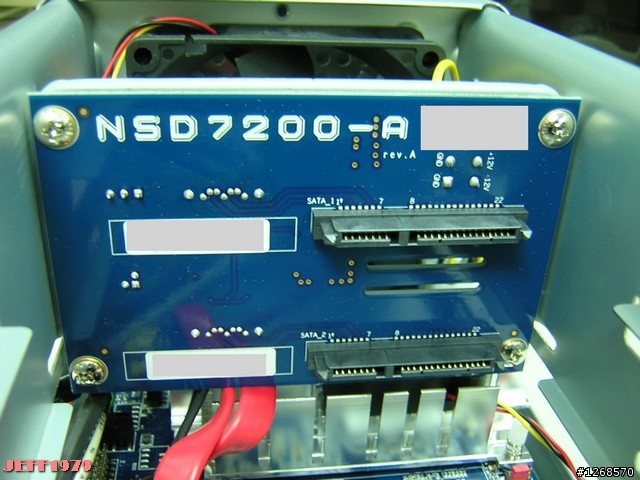

▲ 先看看 SATA 背板 , 兩個 SATA 接頭表示可以最多接到兩台硬碟 , 中間還開了散熱通風口幫助硬碟的熱量被帶走 .

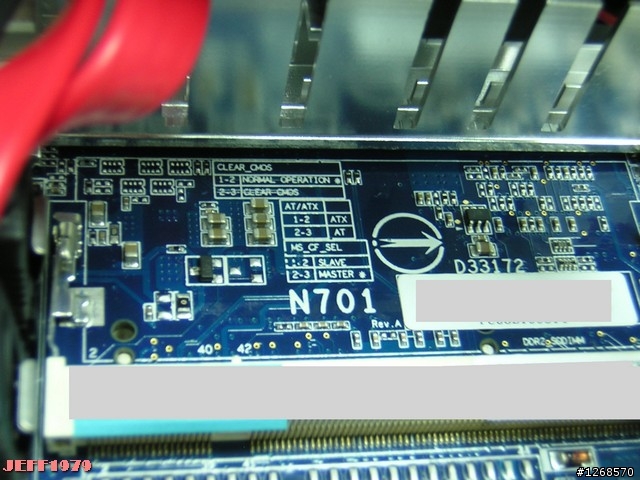

▲ 下方的主機板 , 型號是 N701 ? 上網查看沒找到相關資料 . 大大的散熱片壓在後方 , 看來等下要再暴力點 …. 拆 !

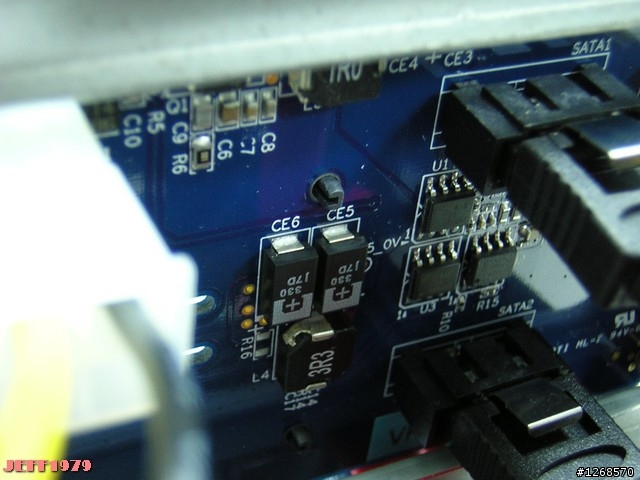

▲ SATA 背板的後視 , 也都是 SMD 電容 .

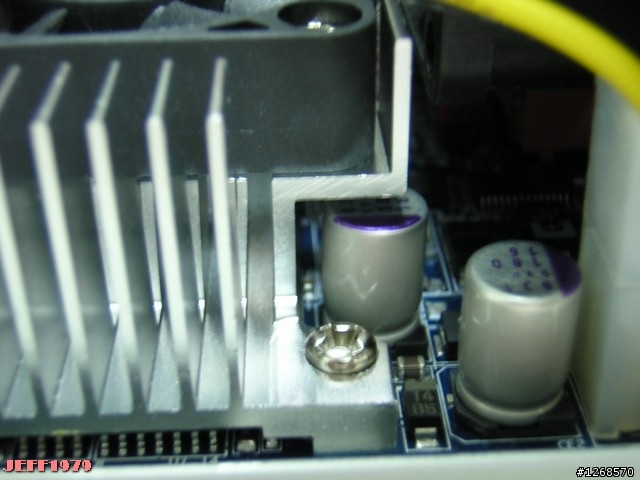

▲ 主機板上的固態電容 , 太好了 ! 爆漿惡夢終於沒了 !!

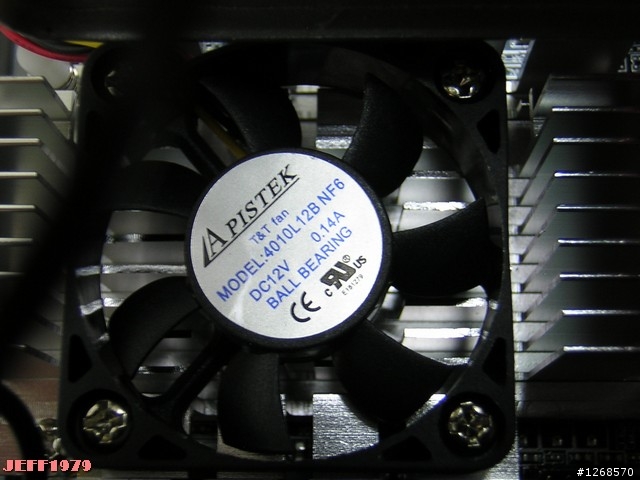

▲ CPU 上的散熱片有一個標示著 “BALL BEARING” 小風扇 , 滾珠軸承 ? 再查 , 果真是個滾珠軸承的風扇 . 不用擔心油乾掉啦 !

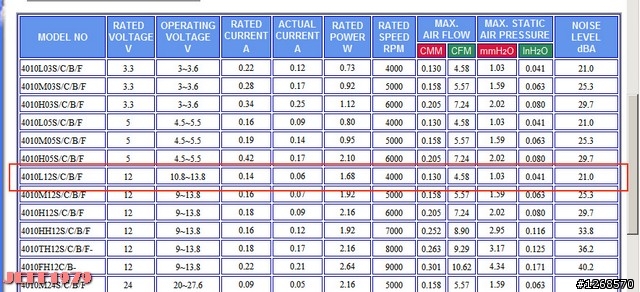

▲ 上網找到的風扇資料 , 21dB , 4000RPM , 耗電 1.68W .

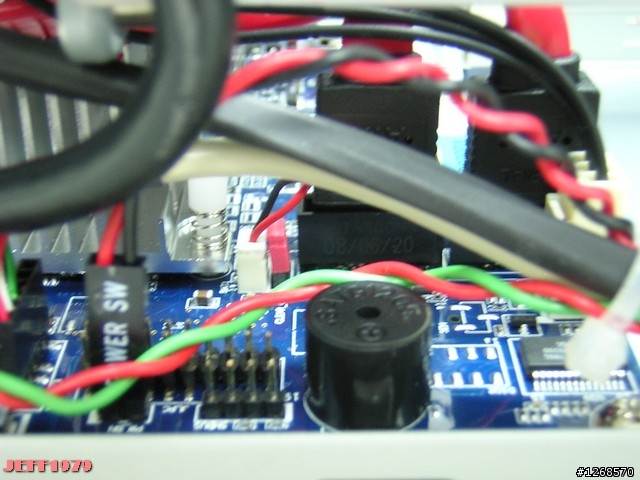

▲ 直接焊在主機板上的小蜂鳴器 , 聲音不大 , 不過動物機也不用大聲吧 …….

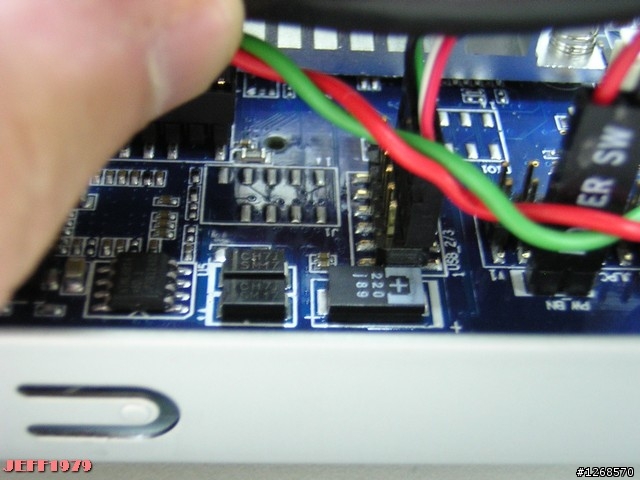

▲ 整個主機板上都是像這樣的 SMD 固態電容 . 體積變小了 , 但價格可能也要傷腦筋了吧 …….

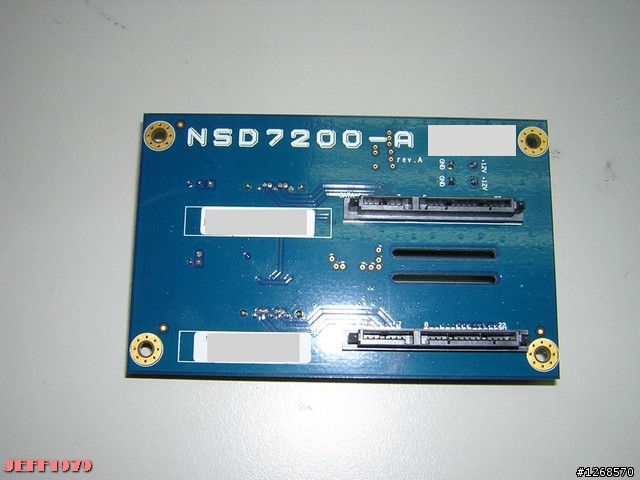

▲ 考慮好久 , 不拆就對不起大家了 ….. 希望那位 PM 大人不要砍我啊 ! 我會小心幫你復原的啦 …. 拆 ! 先拆下 SATA 背板 , 不知怎的上面標示 NSD7200 .

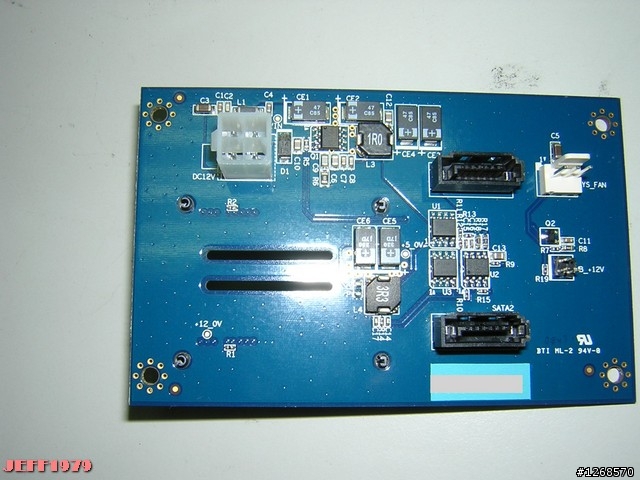

▲ SATA 背板反面 .

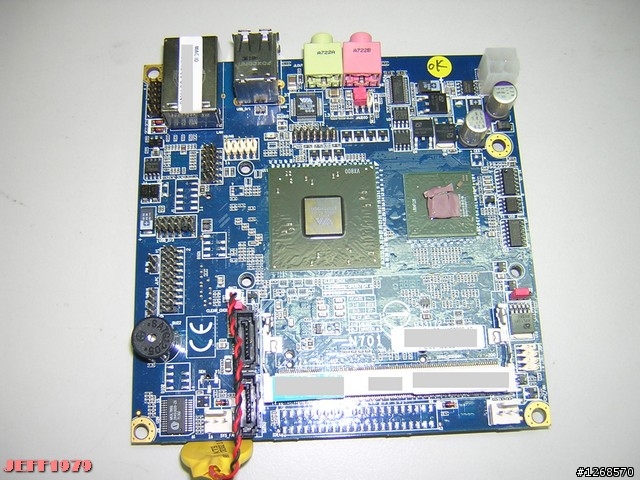

▲ 再拆下去 ! 拆下主機板吧 ! 這片 N701 主機板蠻小的 , 大約是 12 x 12 公分大 , 屬 VIA 的 Nano-ITX 標準 . 小心的拿掉上方散熱片 , 終於露出 CPU 與 Chipset 了 ……


▲ 下方使用了 notebook 的 SO-DIMM RAM 插座 , 根據規格是支援 DDR2 到 2GB 大 , 養動物是綽綽有餘了 .

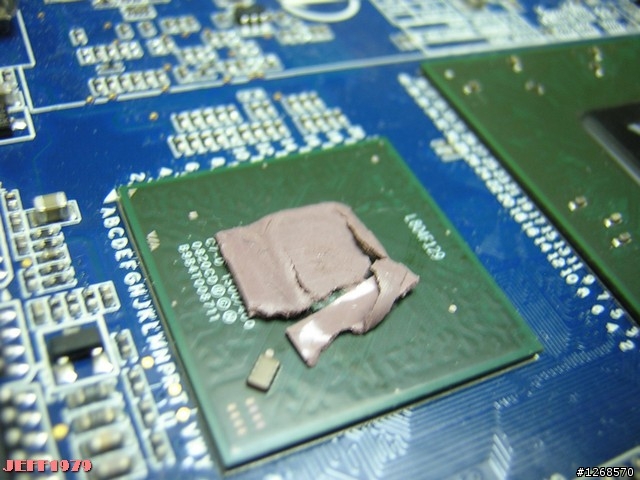

▲ CPU 上方還留著一小塊散熱墊片 .

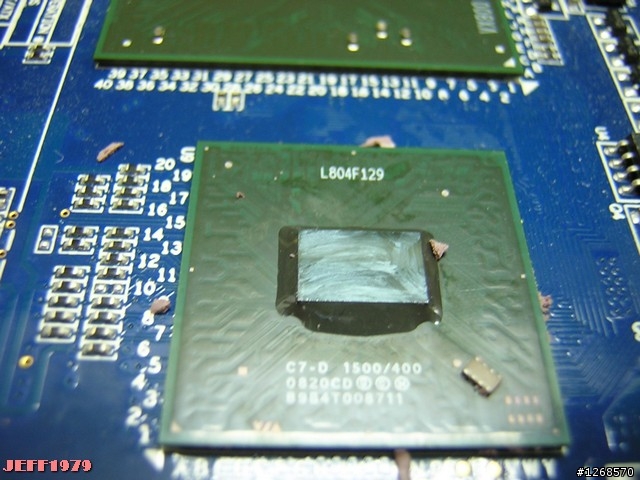

▲ 小心的抹掉散熱墊 , 終於露出 CPU 了 ! 上方標示 C7-D , 1500 應該是指 1.5GHz 吧 ?

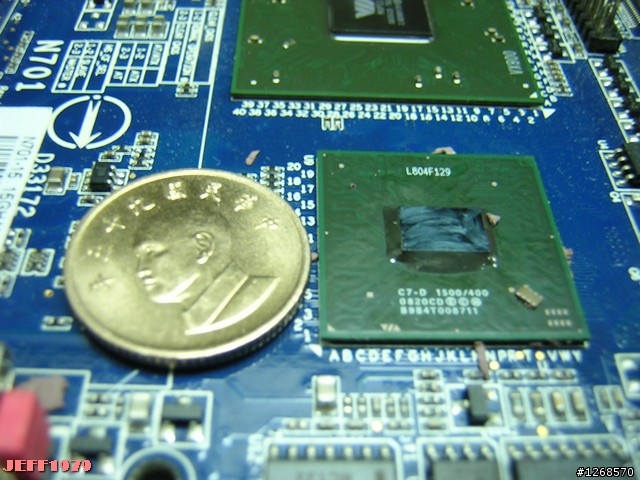

▲ 拿個一元銅板比較大小 , 可以看出 CPU 相當的小巧 .

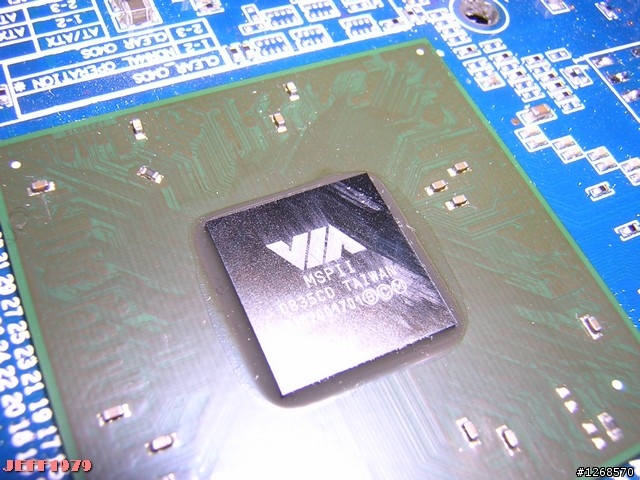

▲ Chipset 現身 , 不知 MSPII 是啥意思 , 但產品規格上寫是用 VX800 晶片 . 一顆搞定全部功能 .

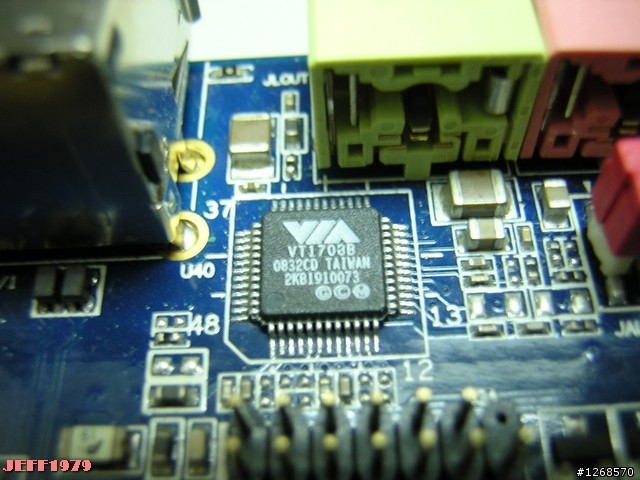

▲ VT1703B , 威盛自家的音效晶片 , 有支援到 HD 輸出等級 , 可惜只有兩個音效插座 , 看來沒 7.1 輸出了 ….

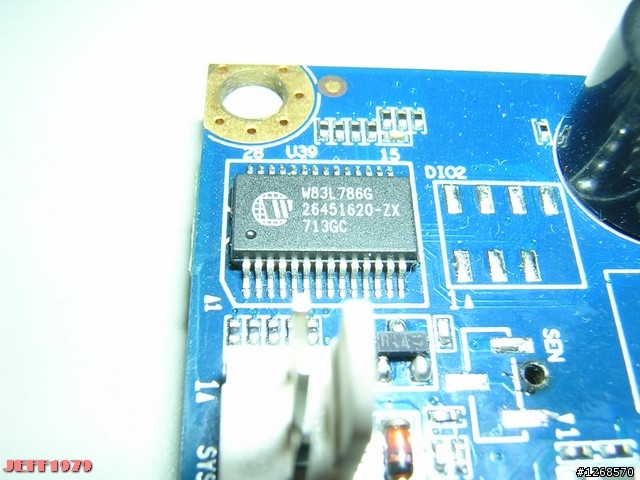

▲ W83L786 , 華邦出的硬體監控晶片 , 可以監測電壓 , 風扇轉速 … 等等 .

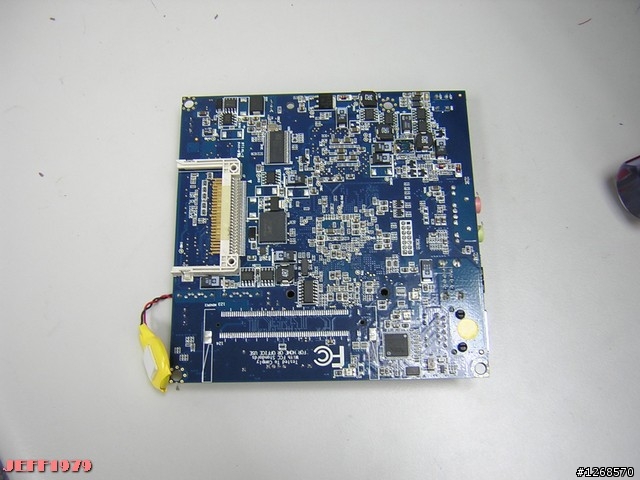

▲ 翻到反面 , 下方有個 CompactFlash 插座 , 還有塊沒上零件的地方 , 大小看起來應該是 notebook 用的 MiniPCI 插座 .

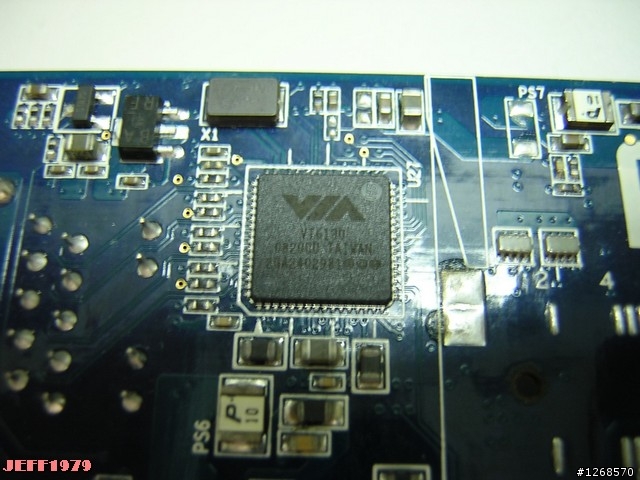

▲ VT6130 , PCI-Express 的 Giga LAN , 也是 VIA 產品 .

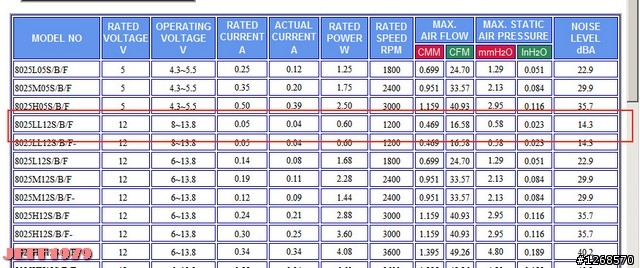

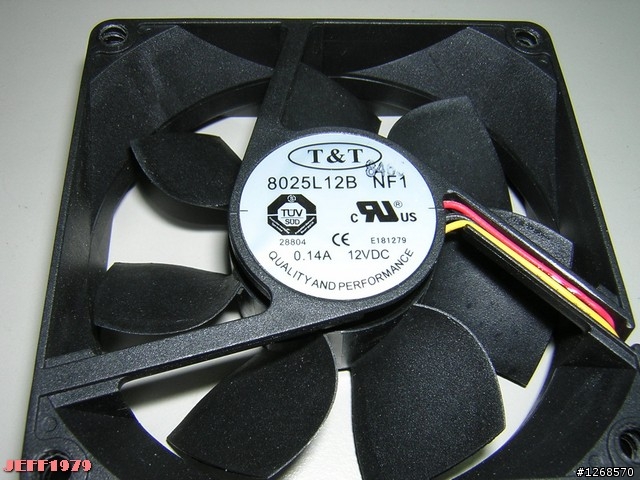

▲ 小心拆下系統風扇 , 也是滾珠軸承風扇 , 型號 8025L12B , 相關資料.

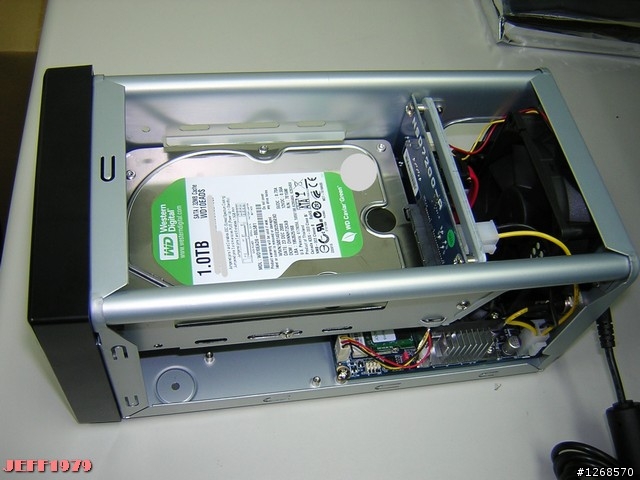

▲ 都拆完也拍完照了 , 小心的把它原樣組回去吧 ....... 照著安裝說明 , 蠻輕鬆就裝上硬碟了 , 準備開始測試 . 手上沒有閒的 SO-DIMM RAM , 只好先把自己用的 notebook 上的 1GB RAM 拆下來當測試品 .

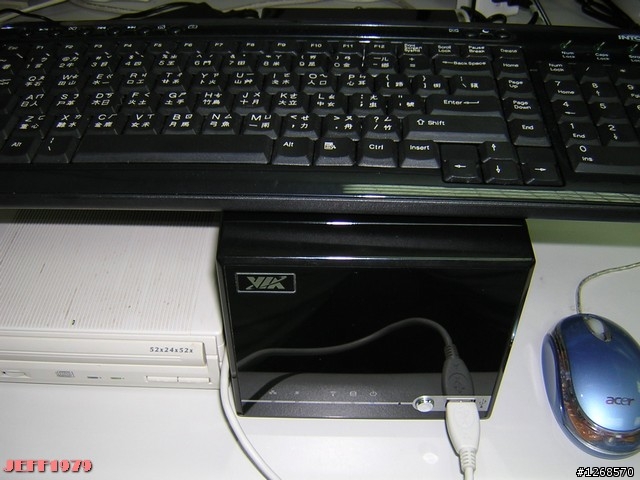

▲ 測試的樣子 , 因為沒有 CD-ROM 在機身上 (可能為了節省空間吧 ?) 因此就拿了台老爺 USB 外接 CD-ROM 來安裝作業系統 . 前方面板保留一個 USB 孔, 拿來當外接大姆哥或 CD-ROM 都很方便 . 鍵盤與滑鼠也都是用 USB 介面接到後方接口 . 猜想前方面板應該也是鏡面效果 , 管它的 , 先把護膜也撕了吧 ... 大不了買下來 , 反正也缺一台專用動物機 , 每次晚上都被家裡那台電腦吵得睡不好 , 正好也想弄台專屬動物機來下載 .........

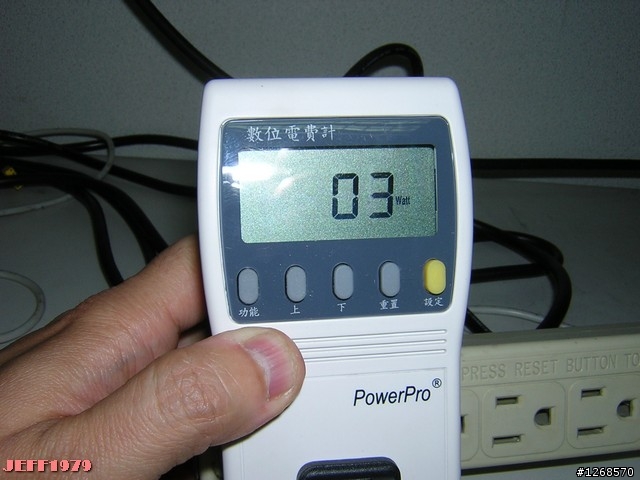

▲ 待機時的耗電 , 3W .

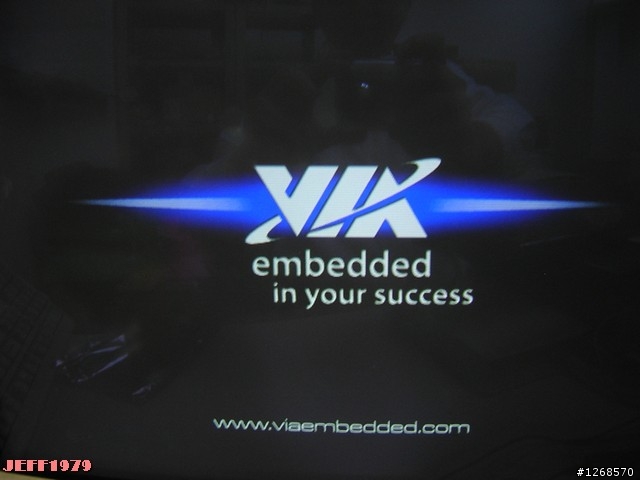

▲ 按下前方電源開關 , 出現了威盛的開機畫面 , 還蠻炫的 . 不過 .... Embedded ?

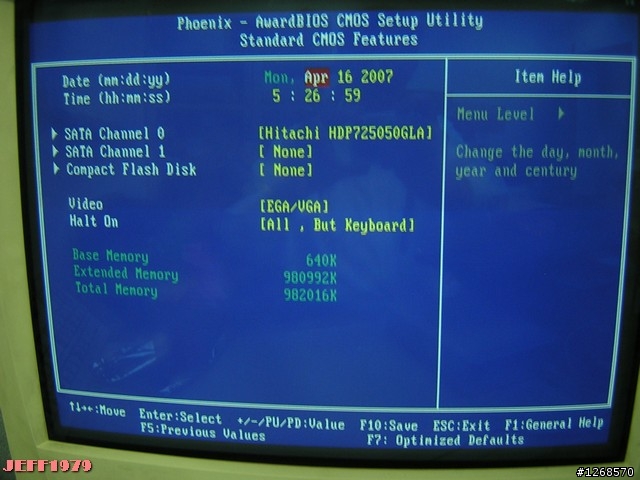

▲ 進入 BIOS 設定畫面 . 果然是支援 CF 開機 , 可惜手上沒有適當的 CF 卡可以測試 . 過陣子跟朋友借來再測一下 .

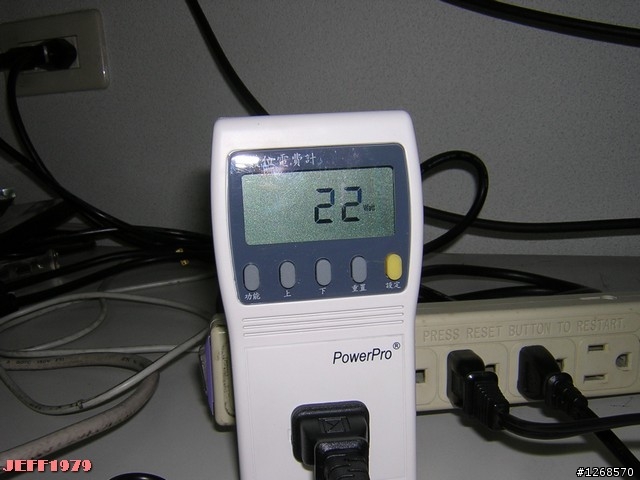

▲ 開始安裝作業系統 , 耗電大約平均在 22~31W 之間跑動 , 平均大約多是在 25W 左右 .


▲ 前方面板的長相 , 看起來指示燈比一般電腦多了不少 ? 等下看一下手冊是怎麼解釋 . 電源開關旁邊的小孔後來才知道是 Reset 用 , 大概避免誤觸吧 ? 用這種內藏的方式設計 .

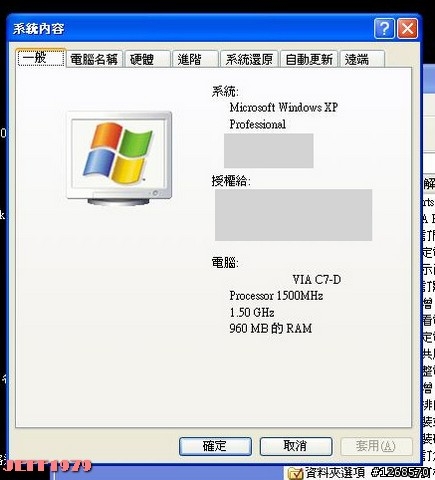

▲ Windows 系統訊息 , C7-D , 1500MHz , 還剩 960MB 的 RAM , 其它的 RAM 大概挪去給 VGA 用了 .

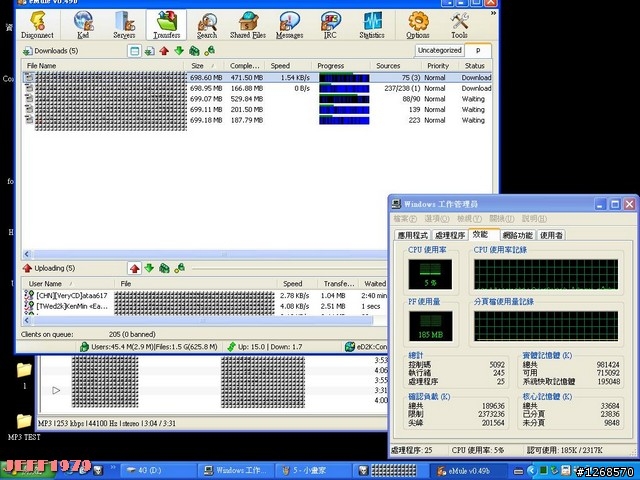

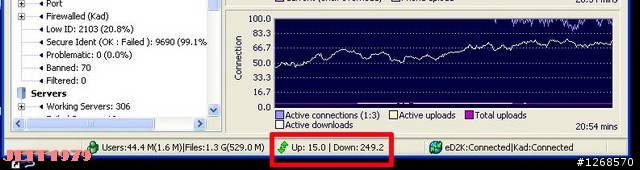

▲ 既然想用它來當動物機 , 就拿 eMule 官版當測試 , 隨便抓幾個迷之檔當測試用 , 家中的線路是 2M/256K , 沒多久就跑出了滿檔 !


▲ 若只用它養動物 , 未免太可惜了 ..... 馬上重新打開電源安裝 foobar2000 這套知名的 MP3 撥放軟體 , 讓它一面養動物一面聽音樂 , 此時 CPU 使用率 .... 5%~6% 間跳動 , 看來還可以多做點事 ....


▲ 那如果再順便撥放電影呢 ? 這樣就可以放在客廳 , 抓完即放 , 更方便啦 ! 使用 K-Lite codec pack 4.7 為核心 , 撥放一個網路上的 MPEG4 電影 , CPU 耗費大約 25%~28% .

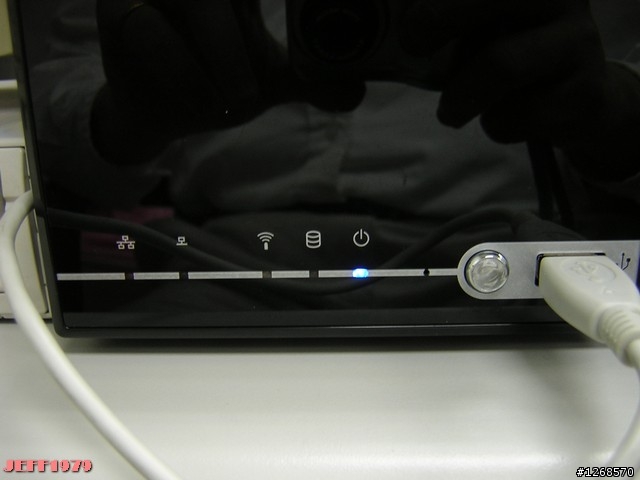

▲ 看了一下使用手冊 , 前方面板總計有 5 個指示燈 , 除了常見的電源燈 (啊 ~~ 銷魂的藍光啊 ~~) , 硬碟讀寫燈 , 旁邊是無線燈號指示燈 , 據朋友說當裝上 A2000 專用無線模組時會隨著資料傳遞動作而閃動 ; 至於右邊兩個分別是有線網路的速度指示燈 (用不同顏色表示不同速度) 與網路存取指示 , 這樣就更容易瞭解系統是否在正常運作了 ! 晚上一堆燈在閃 , 還蠻有科技感的 .........

朋友在拿 A2000 給我實還特別交待要玩玩裡面附的軟體 . 這次威盛總共 Bundle 了兩套軟體一起免費使用 , 分別是 Security Suite (安全套件) 與 System Management Tool (系統管理軟體) , 聽朋友說這套 System Management Tool 還在強化中 , 會不斷針對使用者反應進行修改 , 聽他說這次威盛特別為了這個小可愛開了一個專屬論壇 , 就是要瞭解消費者的反應 .

先看看安全套件包 , 裡面主要是兩套軟體 : StrongBox 與 TruDelete , 跟據網頁說明 , 這兩套是利用威盛 CPU 內建的硬體加密安全功能來達成 ; TruDelete 是將檔案刪除時將檔案內容用亂數方式填入以避免高手將它復原出來 , (陳x希要是當年用這個功能將檔案確實刪掉 , 應該就不會有這麼大的風波了吧 ? ) 另一套則是用加密方式在系統中產生一個虛擬硬碟 , 若沒有密碼就無法打開它 , 而且在裡面的資料也都是被加密過的 , 可以確保資料的安全 (迷之音 : 哈哈 ~ 我這就可以將迷之片放進這裡面了 , 女王就不知道啦 .........) 這邊就簡單玩一下 StrongBox 吧 ! 看來這個軟體對我比較有用 !

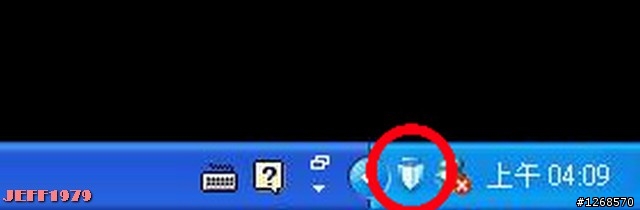

▲ 執行安裝 StrongBox 蠻簡單的 , 重開機後會出現一個控制台在畫面右下方 .

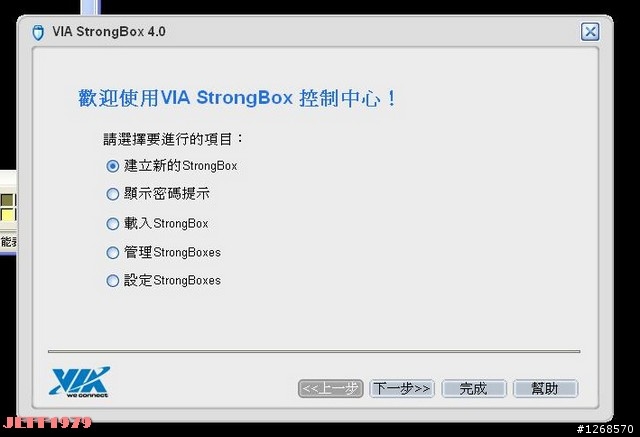

▲ 點控制台圖示兩次就會出現控制中心 .

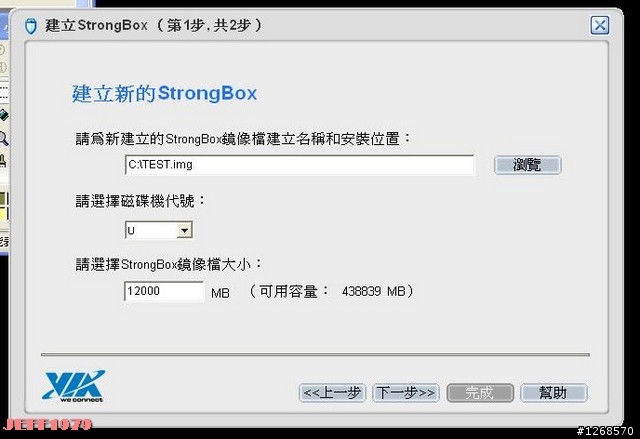

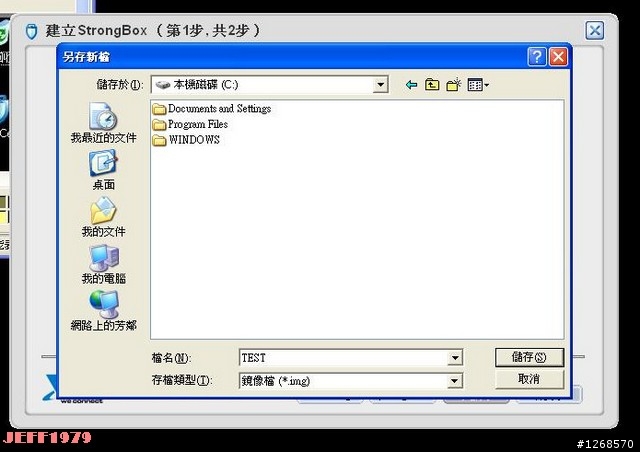

▲ 第一次使用要建立一個檔案在硬碟中 , 我取名 “TEST” .


▲ 把這個虛擬碟設為代號 “U” , 然後容量設為 1.2GB (好像小了點 ? 放不了幾部迷片 .....)


▲ 設定相關密碼 . 聽朋友說這個密碼千萬不能忘 , 不然連威盛自己都解不開的 .

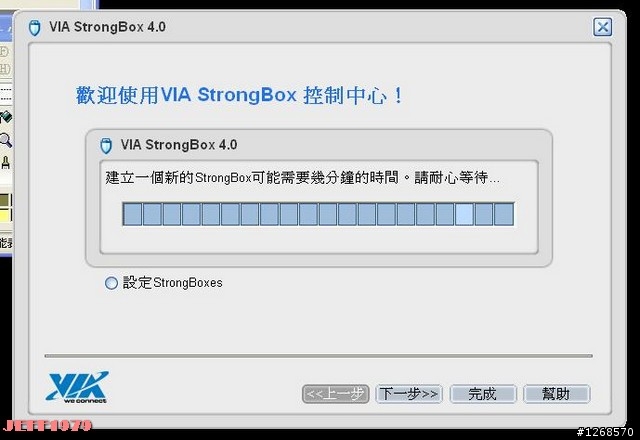

▲ 開始建立吧 !

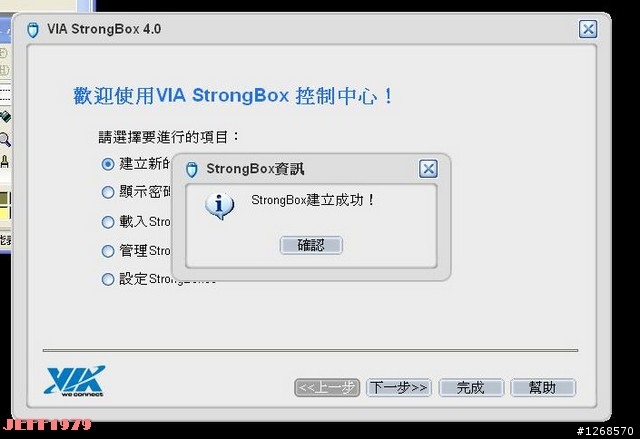

▲ 噹噹 ! 建完囉 ! 我的安全檔案庫完成囉 !

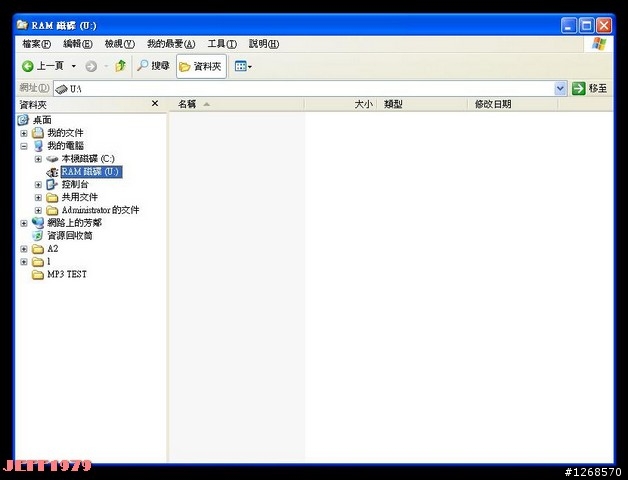

▲ 可以看到系統多出了個 “U” 硬碟 , 只是被取名 “RAM 磁碟” ? 怪怪的 ......

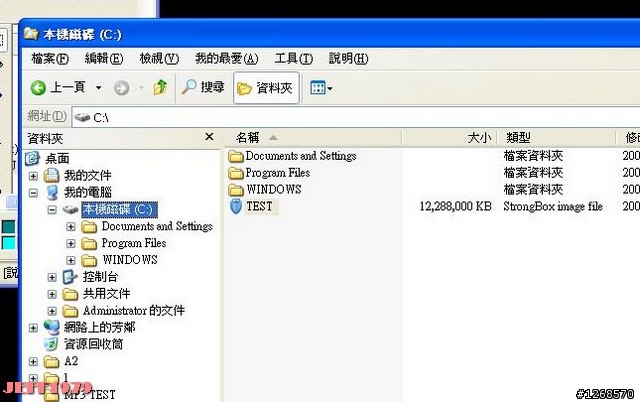

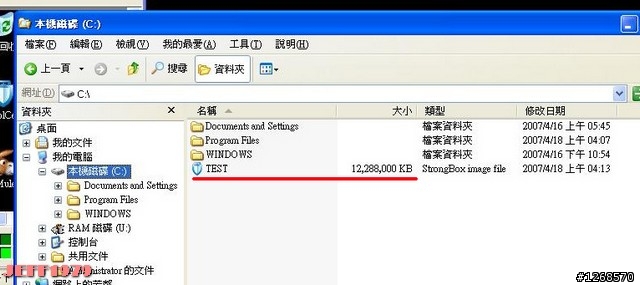

▲ 看到剛指定的目錄下出現了為了 “U” 所產生的 “TEST.img” 檔案 . 看來是利用一個檔案來模擬硬碟的運作 .

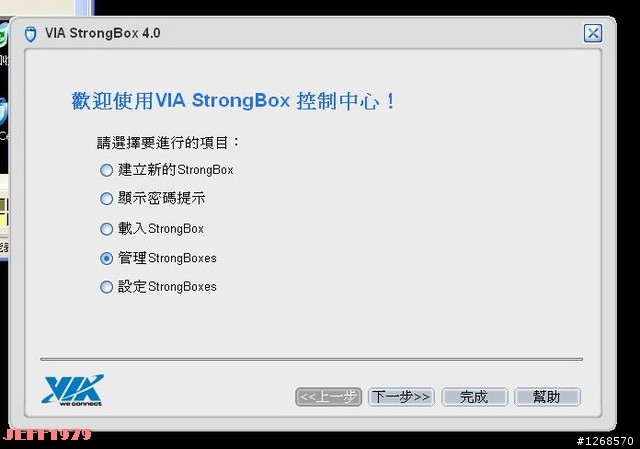

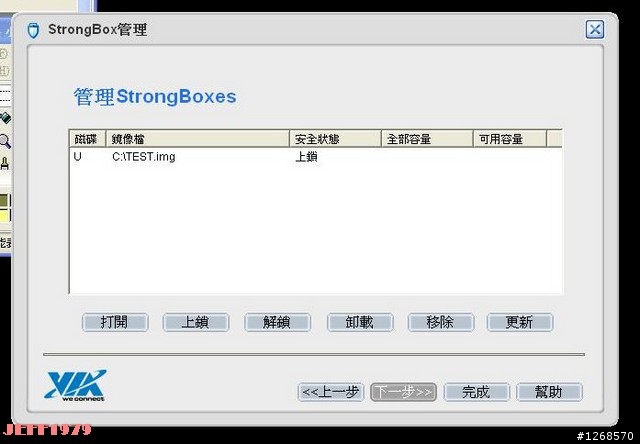

▲ 若想要把這個安全檔案庫關起來不給其他人看到要怎麼做 ? 噹噹 , 回到控制中心的管理功能 . 點一下上鎖 .

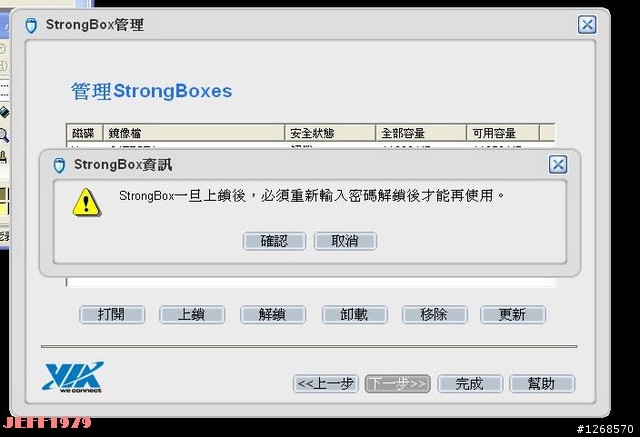

▲ 警告訊息 .


▲ 好啦 ! 鎖起來了 !

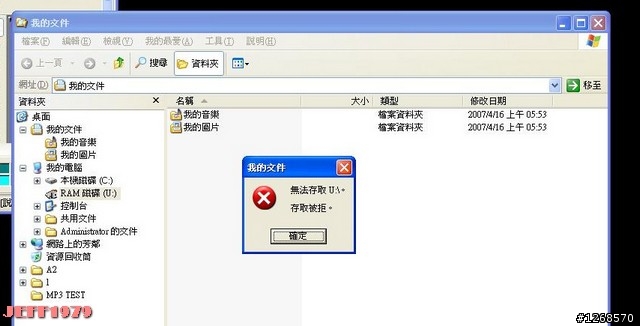

▲ 這時想看 “U” 的內容 , 發現 Windows 無法讀取 …..

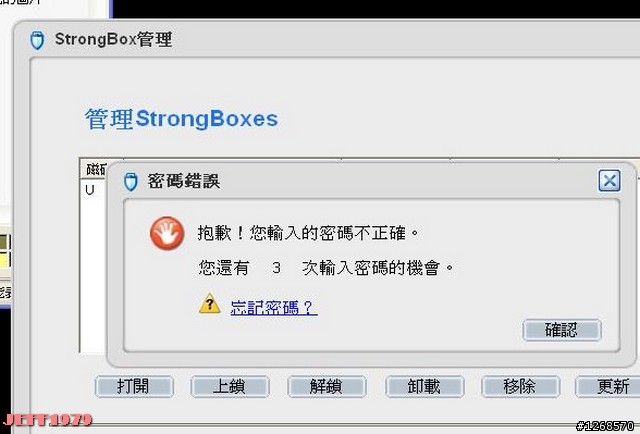

▲ 輸入密碼錯誤 4 次 , 就慘了 …. 裡面的迷之片 , 就真的成迷了 ……


▲ 若用卸載功能 , 則完全看不到 “U” 的存在 !

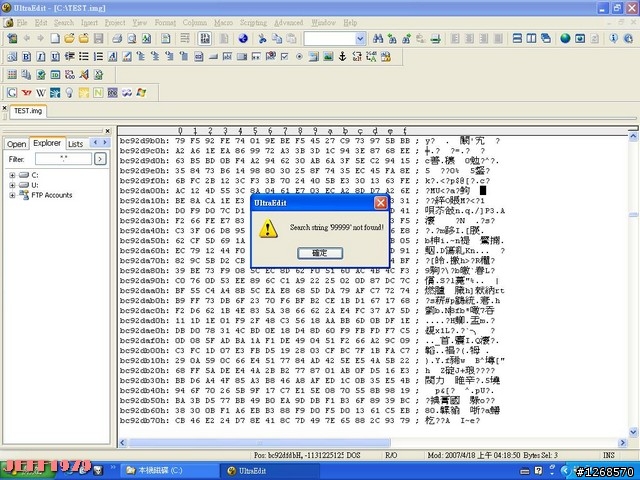

▲ 不太死心 , 也許資料還是用明碼存進去的吧 ! 做了個內容是 “99999999999” 的文字檔存進 “U” 碟 , 再用程式去搜索 TEST.img 檔案內容 , 真的完全找不到 ! 看起來是真的被加密過了 , 太好了 !! 可以輕鬆放片而不用擔心女王逮到了 ……


另一套隨著 A2000 一起發行的軟體是 System Management Tool (系統管理工具) , 安裝起來也很簡單 , 讓我們來看看……

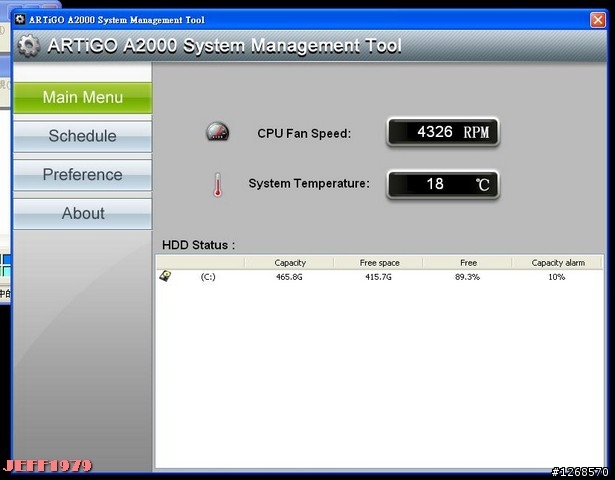

▲ 一開始執行直接就進入了系統監測畫面 , 主要顯示 CPU 風扇轉速 , 系統溫度 , 硬碟的剩餘空間與容量等 , 感覺有點少 , 另外 , 在拆系統風扇時看到它是三線式的 , 應該也可以監看到才是 .

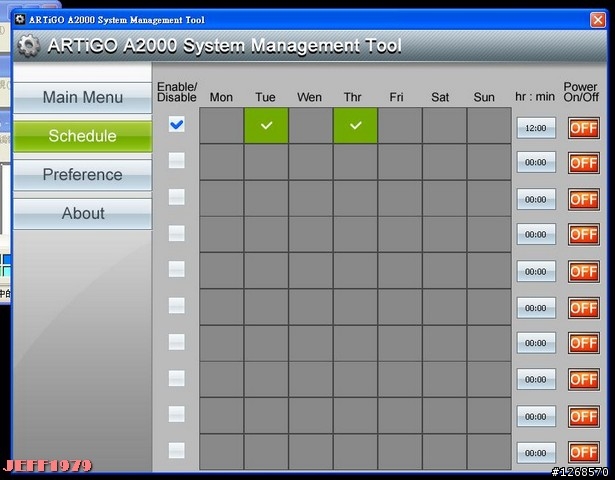

▲ Schedule 畫面 , 這個聽說是可以讓我們自定關機時間 , 據說未來還會加強升級到自動開機功能 , 這樣就可以自動開關機好在非尖峰時間抓檔了 ! 還真是蠻方便的 ….. 自動開機比較重要 , 期待下一版軟體快出來 !!

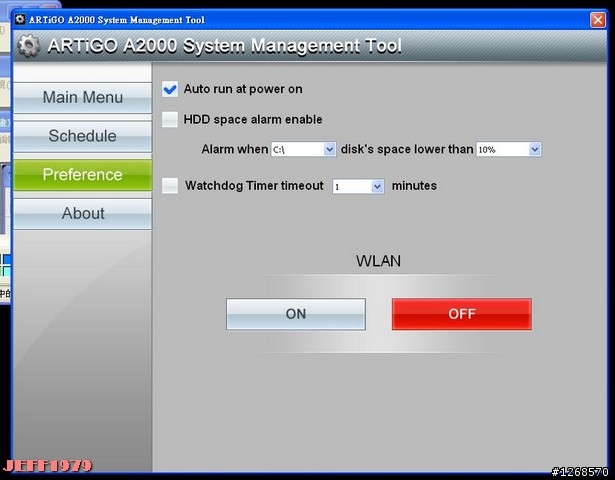

▲ 系統設定畫面 , 可以設定硬碟空間警告 , 這樣就不怕抓檔抓到爆了 ! 下方有個 WLAN 開關功能 ? 打電話問朋友 , 他是說若配上專用的無線網路模組就可以在這個畫面中直接啟動或關畢無線網路功能 . 不是很清楚為何要這樣設計 ; 另外一個功能引起我相當大的興趣 , 就是 Watchdog Timer , 上網路查了一下 , 中文被翻成 “看門狗” , 聽朋友解釋這是一項自我保護的監控功能 , 當電腦當機後這個看門狗會自動重新開機 , 搭配 Windows 內自動執行功能就可以防止當機了 . 太好了 ! 我有好幾次抓檔幾天沒注意系統狀況當機 , 結果就就這樣白白浪費了好幾天的電了 …… 真是不錯的設計啊 !

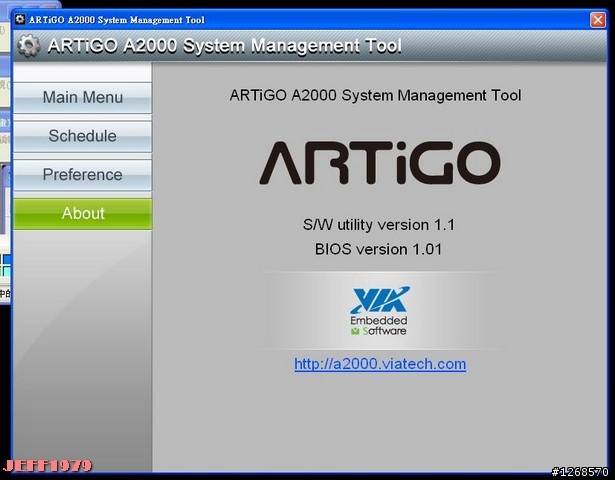

▲ 最後一個選項 , 看看系統管理工具的相關資訊 , 嗯 ~~ 目前是 1.1 版的 , 希望威盛能加緊腳步把其它的功能做出來 , 就更方便了啦 !!

整體來說 , 系統管理工具功能有做到一些以前不常見的項目 , 但畫面有點簡陋 , 應該再努力一下弄更美觀點就好了 …

------------ 總結 ------------------

威盛這次用了一個比較新的觀念設計了這個準系統產品 , 融合了電腦與 NAS ; 體積夠小但是使用了大容量而相對便宜的 3.5” 硬碟為基礎 (想像一下 , 裝兩台 2TB 硬碟後可以放多少片子 ? 哇 .....) , 在一片小電腦使用 2.5” 的市場中企圖用不一樣的思考方式提供給消費者不一樣的產品 , 看得出來 A2000 是真的以 “儲存” 為核心思維來設計的商品 . 大量使用了高檔的元件如日系固態電容及滾珠軸承風扇以提供長時間穩定運作 , 還放上了一般電腦少見的 CompactFlash 插槽以直接放一些精簡過的作業系統與軟體 (Linux ? FreeBSD ?) 好讓應用更加多樣化 ; 透過 Google 找了一下 , 國外已經有不少的玩家用安裝 FreeNAS 變成一台多功能的 NAS 系統 ; 或安裝 Microsoft Home Server 變成家庭伺服器 , 更有人直接裝上 USB 電視棒來當成電視預錄主機 . 更有趣的是提供了兩套實用的軟體來幫助使用者 --- 當然 , 對我來說 , 當動物機會是我第一的首選啦 ! 安靜耐用大容量又省電 , 可惜 CPU 還是不太夠力去撥放 HD 影片 , 而且若是輸出是 DVI 或 HDMI 就更方便啦 ! 直接接電視享受高畫質影片是我心中最佳的目標 . 希望威盛下一波能把這些功能考慮進去就更好了 !!

當然市面上有些 NAS 或專用的下載盒可以省電的下載檔案 , 但是大多不易操作 (畢竟還是用電腦習慣了 !) , 加上裡面的 CPU 效能有限 (多數是用 RISC 的處理器) , 實在跑不快又不能同時多下載幾個檔案 (電腦的 RAM 夠大 CPU 又夠快 , 我常一口氣同時傳個 40~50 個檔案 ! 看到不少下載盒或 NAS 同時只能傳個 3~5 個檔案) , 加上可以選擇自己喜愛的下載軟體 , 對我來說一台省電安靜大容量的電腦還是比這些下載盒好用又有彈性多了 ! 平常沒事還可當音響聽 (打算等買到後找個搖控器組控制它) , 再接個 Skype USB Phone 來跟國外的朋友保持聯繫 , 一機多用是我的夢想囉 !

過兩天再趁週末 , 試試看把 FreeNAS 裝上去看看 , 到時再跟各位分享囉 !




最後來 01 標準疊疊樂 !

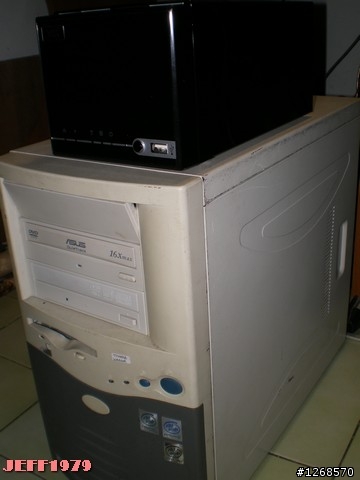

▲ 與我現任電腦疊一疊 ~

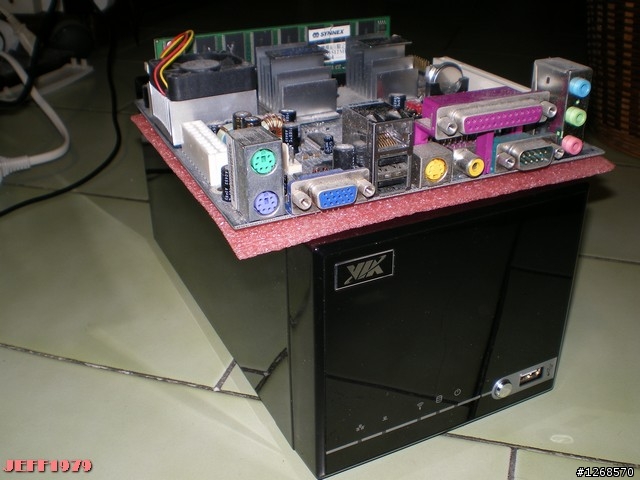

▲ 與 Mini-ITX 主機板疊 , 可以看出比 Mini-ITX 窄 .

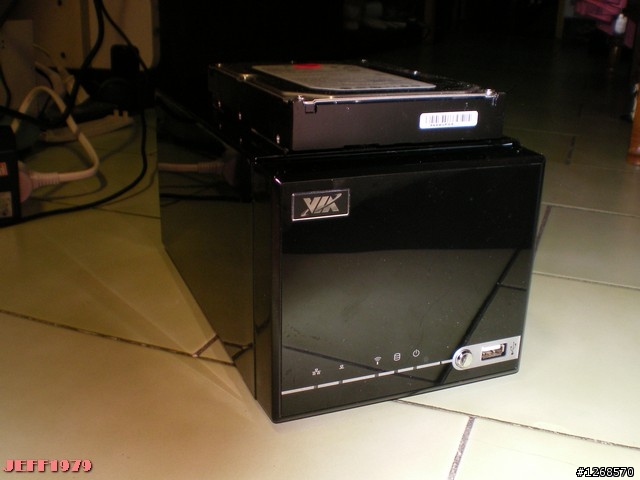

▲ 與 3.5” 硬碟疊一下 ......


----------------------------
補充說明 , 前兩天把 FreeNAS 順利裝上囉 ! 真是不錯的好軟體 , 請各位移到另一個相關文章看看 , 也給小弟點鼓勵吧 !! 謝謝 .
