<求救> 電阻判別

k1989327

k1989327
個人積分：5分
文章編號：10505115

5分

樓主

2009-02-23 23:02

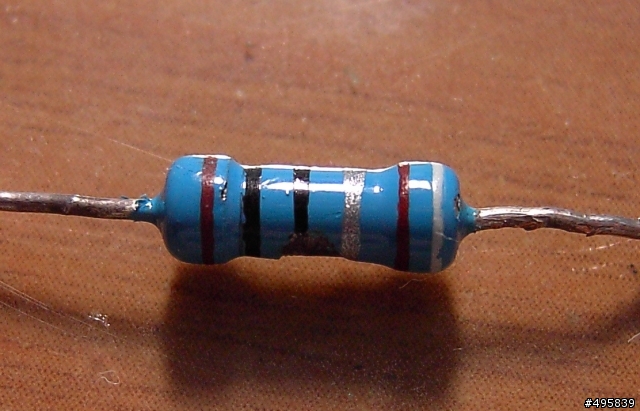

請問這是哪種電阻我以為是精密電阻但是他有6條色帶
想請板上高手辨識一下
電阻值多少呢?
這個電阻在電路板上時就發現有破皮(沒焦黑) 取下來後量測電阻為零是不是壞掉了?

<求救> 電阻判別

2009-02-23 23:02 發佈

文章關鍵字電阻

fox0324

fox0324
個人積分：6分
文章編號：10505878

6分

2樓

2009-02-23 23:34

德國Draloric 電阻就有6條色碼：棕色=100ppm、紅色=50ppm、黃色=25ppm、橙色=15ppm、藍色=10ppm、紫色=5ppm、白色=1ppm.

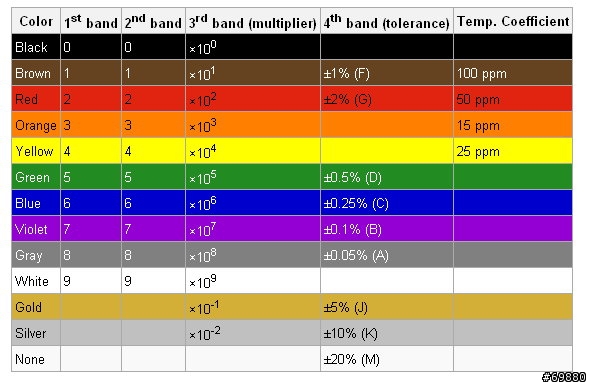

電阻色碼表

工業用電阻(精密電阻):

工業用電阻其第一至第三環(第一位數~第三位數)仍然為數字，第四環才為10的次方，第五環為容許誤差。

工業用的炭質精密電阻其色碼標示如下圖所示

範例:

第一環紅 2
第二環紅 2
第三環黑 0
第四環棕 x 10(乘以10)
第五環棕 ± 1%

其結果可得 2 2 x 10Ω = 220Ω ± 1%

電阻色碼表二

顏色第一位數第二位數第三位數倍數容許誤差
黑色
0 0 　0 x 1(Ω) -
棕色 1 1 　1 x 10 (Ω) ± 1%
紅色 2 2 　2 x 100 (Ω) ± 2%
橙色 3 3 　3 x 1000 (KΩ) -
黃色 4 4 　4 x 10000 (10KΩ) -
綠色 5 5 　5 x 100000 (100KΩ) ± 0.5%
藍色 6 6 　6 x 1000000 (1MΩ) ± 0.25%
紫色 7 7 　7 x 10000000 (10MΩ) ± 0.1%
灰色 8 8 　8 x 100000000 (100MΩ) ± 0.05
白色 9 9 　9 x 1000000000 (1000MΩ) -
金色 - - -　 x 0.1 ± 5%
銀色 - - -　 x 0.01 ± 10%

該電阻的阻值應該是：100X0.1± 1%溫度係數為1ppm

Eigen

Eigen
個人積分：18661分
文章編號：10505963

18661分

3樓

2009-02-23 23:38

http://en.wikipedia.org/wiki/Resistor

http://zh.wikipedia.org/w/index.php?title=%E9%9B%BB%E9%98%BB%E5%99%A8&variant=zh-tw

當成五色來看，第六色是溫度系數

所以應該是 100 *10^-2 Ω ±1% 1ppm (1Ω±1% 1ppm)

更有趣的網站
http://samengstrom.com/nxl/2020/6_band_resistor_color_code_page.en.html

自己拉顏色，幫你算阻值

k1989327

k1989327
個人積分：5分
文章編號：10506516

5分

樓主

2009-02-24 0:04

k1989327 wrote:
請問這是哪種電阻我...(恕刪)

fox0324 wrote:
德國Draloric...(恕刪)

感謝大大的解說
又上了一課受用無窮謝謝

pc8801

話說你的電表可以量到小於1歐姆的數值嗎?

2024-10-26 10:04

pc8801

有一說是比較靠邊的那邊才是頭

2024-10-26 10:05

fox0324

fox0324
個人積分：6分
文章編號：10506535

6分

5樓

2009-02-24 0:05

fox0324 wrote:
該電阻的阻值應該是：100X0.1± 1%溫度係數為1ppm恕刪)

寫錯

應該是100X0.01± 1%溫度係數為1ppm

roujuu

roujuu
個人積分：0分
文章編號：90538309

0分

6樓

2024-10-26 8:30

fox0324 wrote:
範例:

第一環紅 2
第二環紅 2
第三環黑 0
第四環棕 x 10(乘以10)
第五環棕 ± 1%

其結果可得 2 2 x 10Ω = 220Ω ± 1%

上面的寫法好像有錯，結果應該是「2 2 0 x 10Ω = 2200Ω ± 1% = 2.2kΩ ± 1%」吧？

🖖🖖🏻🖖🏼🖖🏽🖖🏾🖖🏿
