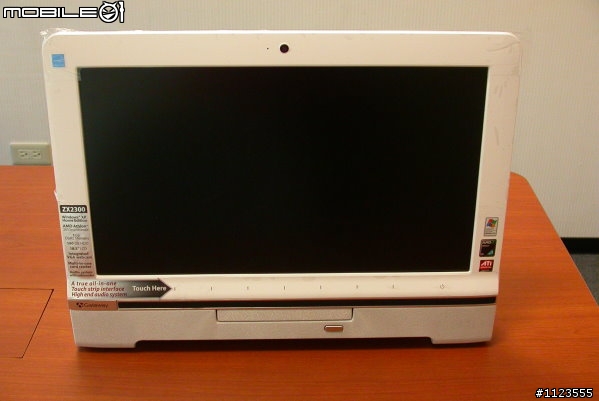

1.先來一張本體照.

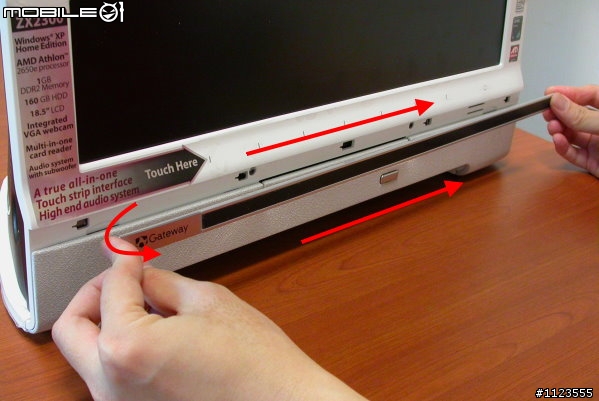

2.第一步,請先將名板拆下.

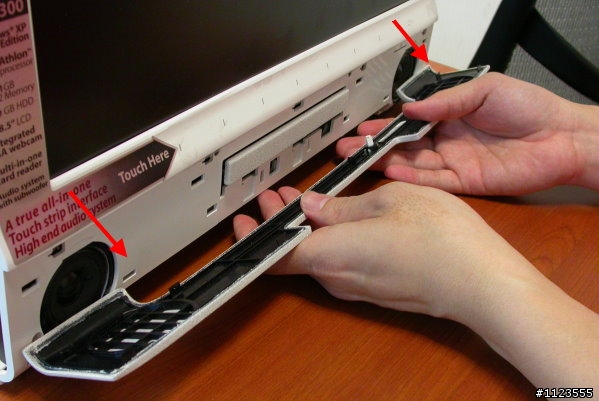

3.第二步,請拆下前面框,它很緊,請小心(這邊我拆的挺緊張,深怕弄斷)
4.第三步,前面有4顆螺絲要拆,這邊分兩張圖告訴大家.
4-1.第四步,拆下前面另外兩顆螺絲.
5.第五步,要拆後面的螺絲了.

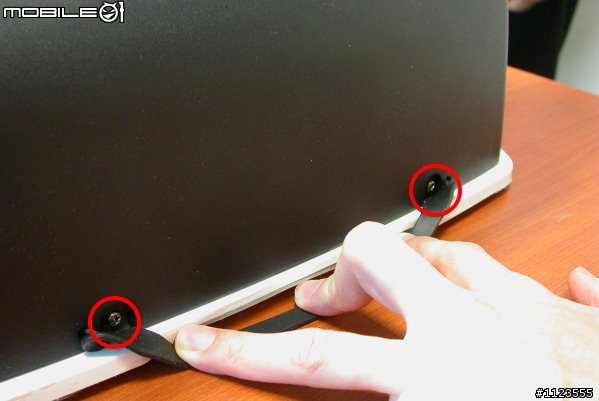

5-1.第六步,有兩個算隱藏的螺絲,請記得要拆下.
6.第七步,當卸除完這些螺絲後,就可以將後置的喇叭音箱拆下.

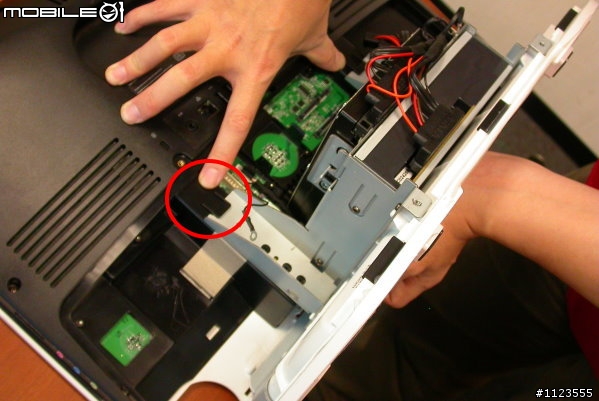

7.第八部,拆完音箱本以為就可以裝RAM,想不到,這邊才是惡夢的開始.請先拆下接地線.(注意每個螺絲都不同,請不要鎖錯了)
8.第九步,將後面可以看見的排線都卸除,這邊一定要小心,不要漏拔了排線,有些排線有卡勾,沒經驗的朋友,一定要小心.
8-1.補張後面卸除完排線的照片.
9.第10步,將 HDD座與 LCD 基座分離.這邊我們拍兩張分段,讓大家比較清處一點,因為有很多卡勾,要自行分離,請多小心注意.

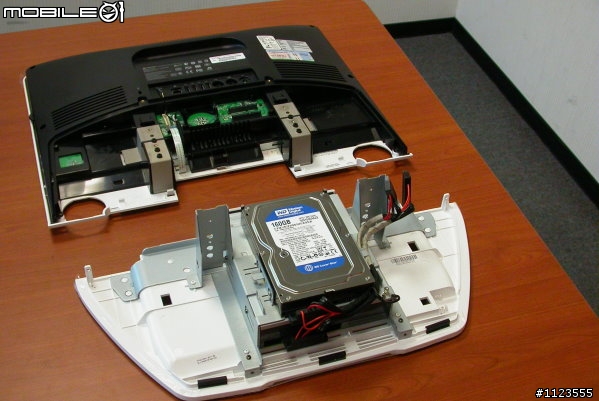

9-1.分離完成.
10.第11步,看樣子 RAM 是放在 LCD 基座中,要動手拆 LCD 基座了.先將排線移除.
11.第12步,將LCD 基座翻轉,將 LCD 基座前框拆除,一樣是很多卡勾,請小心卸除.

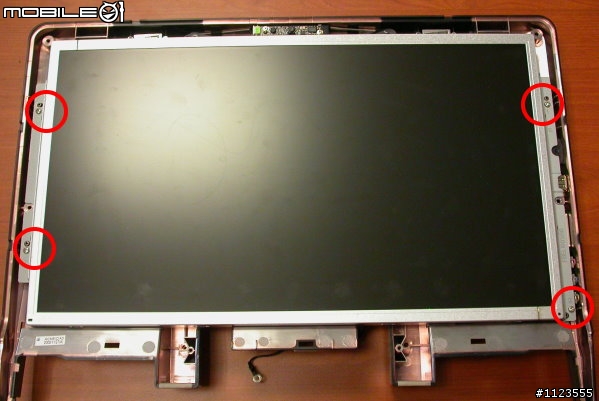

12.第13步,將LCD 基座的四顆螺絲卸除.
13.第14步,移除LCD 面板時,請務必小心將 LCD 排線移除.
14.第15步,移開LCD面板,終於看到 RAM 的插槽了,心中真是感動.
15.開心的將RAM放進去.
16.算算這趟,一共花了 23顆螺絲.螺絲大小各有不同,一定不要弄混了.
17.最後附上本次拆裝一些重點部份的提醒.
經過一連串的分解,終於裝了RAM,可是..一想到還要裝回去,就......一整個無言,我想,還是多花那NT300給專業的人拆吧.最起碼,拆壞了,還有保固.
