[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

kendrew

kendrew
個人積分：5分
文章編號：515562

5分

樓主

2005-04-19 8:15

常常上mobile01，卻一直在潛水，感覺心裡過不去

，這次，趁著換電腦這個機會分享一下這款浩鑫出的xpc SN25P。

詳細規格可參考官方網頁http://tw.shuttle.com/Product/Barebone/SN25P.asp
只是這款是採用NVIDIA nForce4 standard晶片，不是ultra也不是SLi，所以serial ATA應只支援至150(說明書也是這樣寫)，和官網上的支援300(SATA II)有所出入，簡單的說，這是款支援AMD 939，PCI-E和雙通道DDR400的準系統。

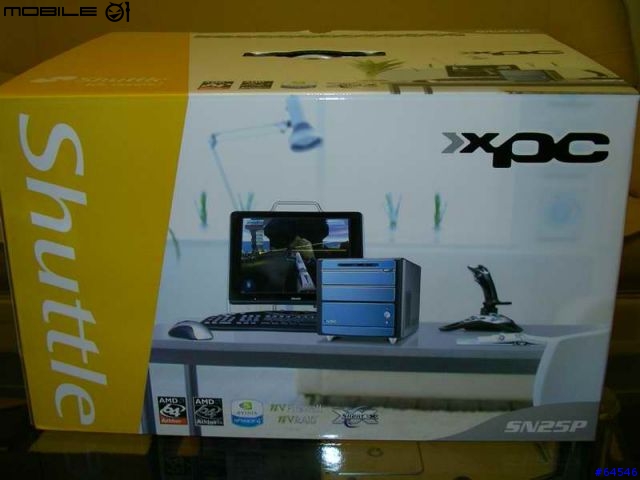

kendrew這款是之前促銷時在PXhoXe上網購的，隨機有附送CR40 DVD±RW燒錄機和內建8合一讀卡機，箱子就是長這個樣子...
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

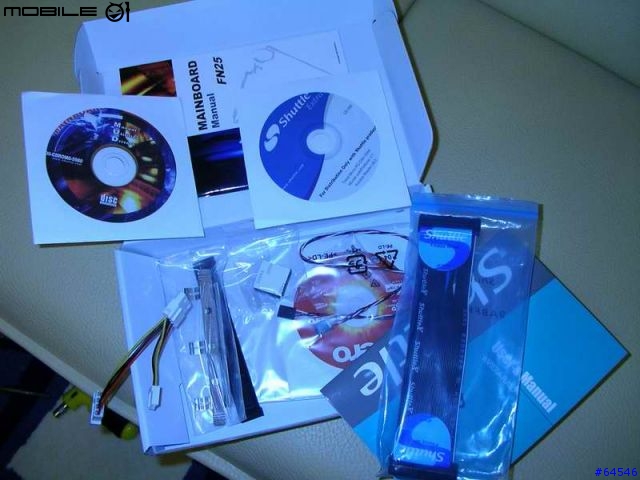

一些安裝用的零件，安裝光碟、說明書、線材和光碟機的拖盤前檔片(4pin電源線旁的黑色長條)
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

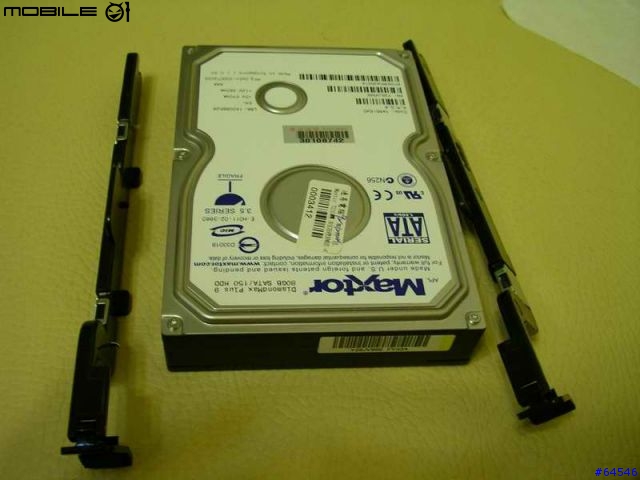

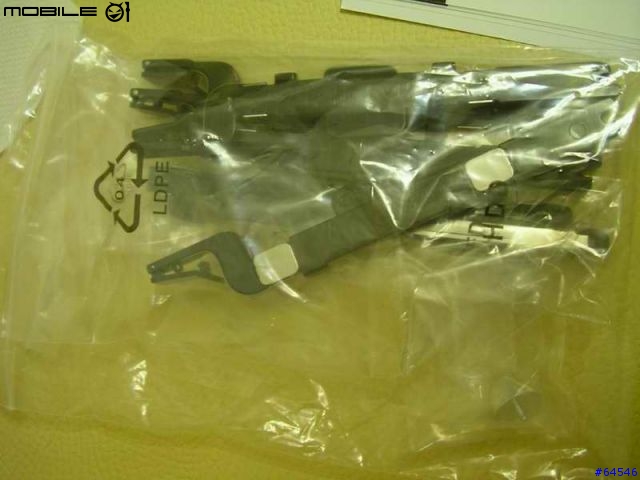

這些是安裝硬碟用的，不論安裝軟碟，硬碟或光碟機，完全不用螺絲喲

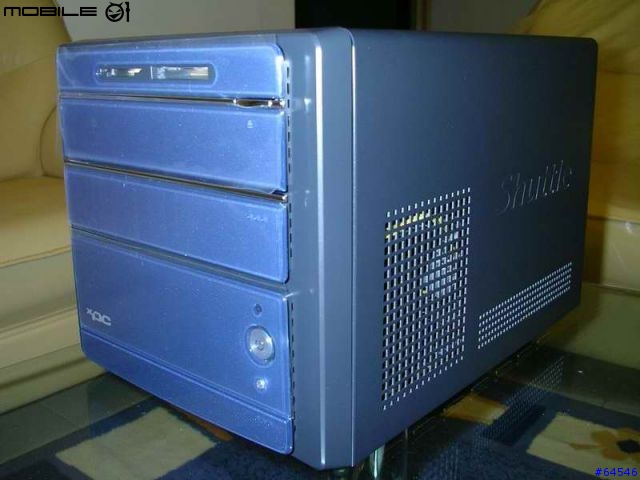

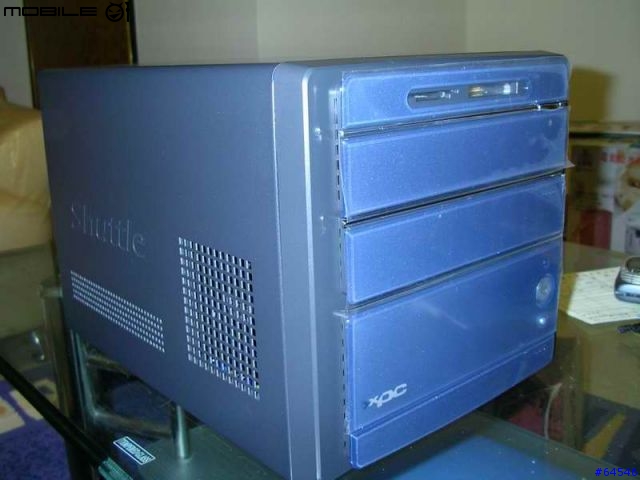

外殼為深藍色，前面面版有5層，最上面是讀卡機，再來是光碟機退片鈕和光碟機檔板，第三層是軟碟機前檔板，然後是電源和reset鍵，最下面是前置USB 1394和音源孔的前檔板。檔板上附的塑膠保護膜還未撕開。
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

這是另一面

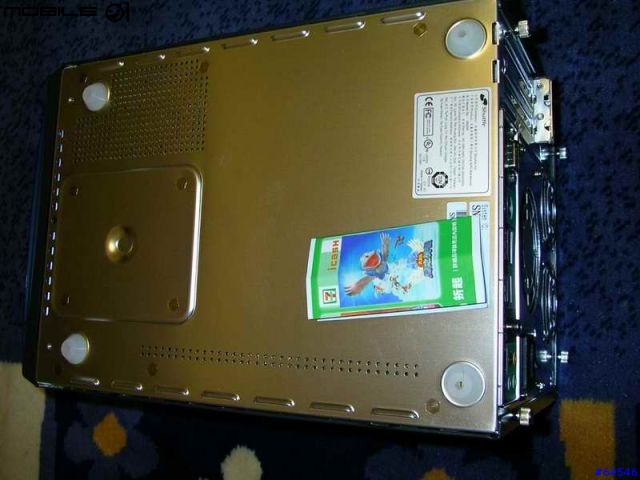

這是SN25P的底部，有四個膠質腳墊，序號我用紙蓋起來了
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

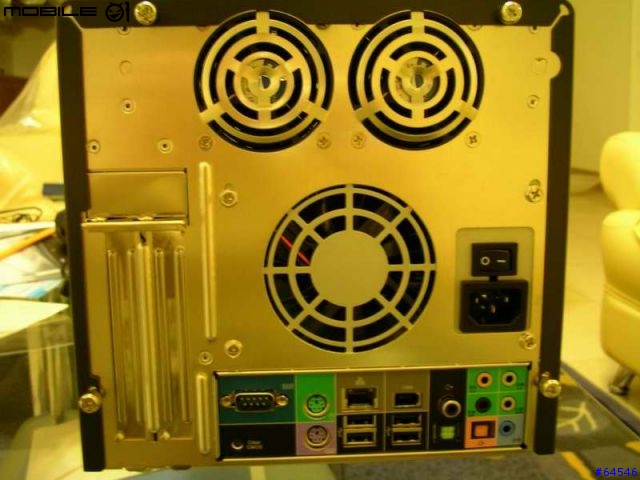

背面的樣子，上方兩個是case風扇，下方是power風扇，serial port下方還有一個CMOS clear的按鈕
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

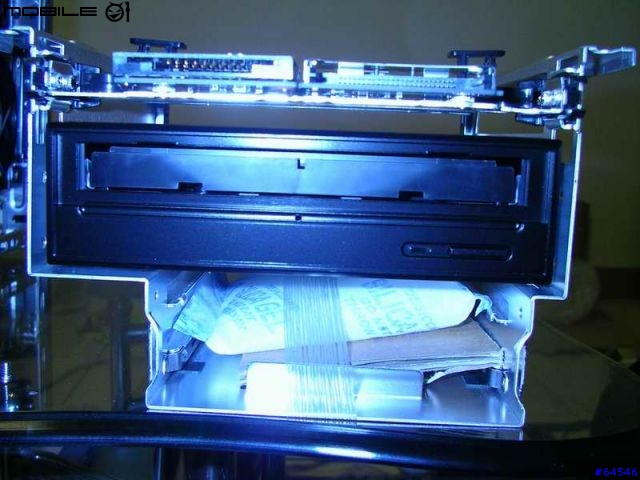

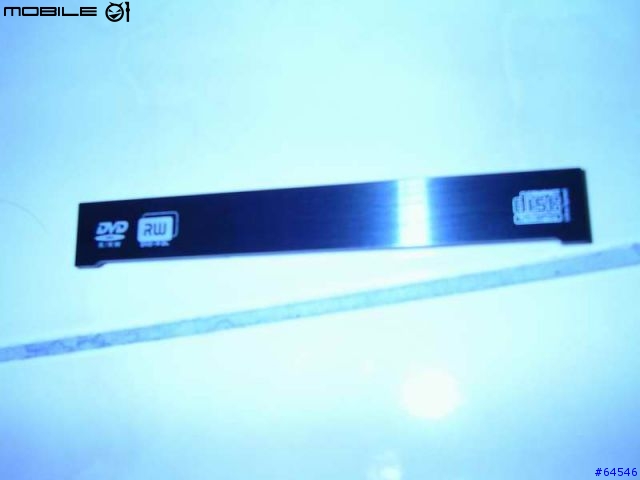

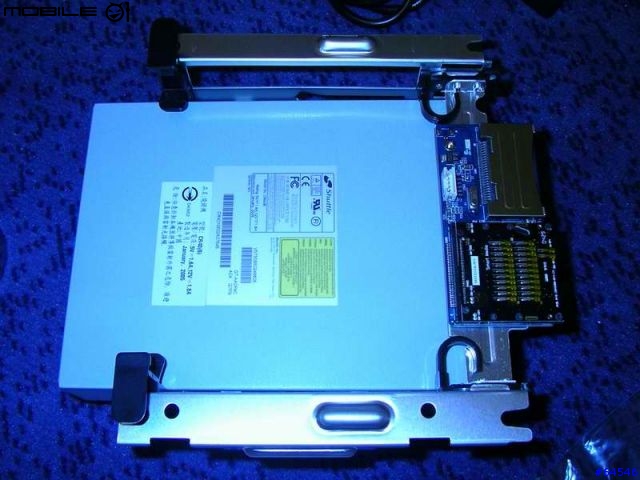

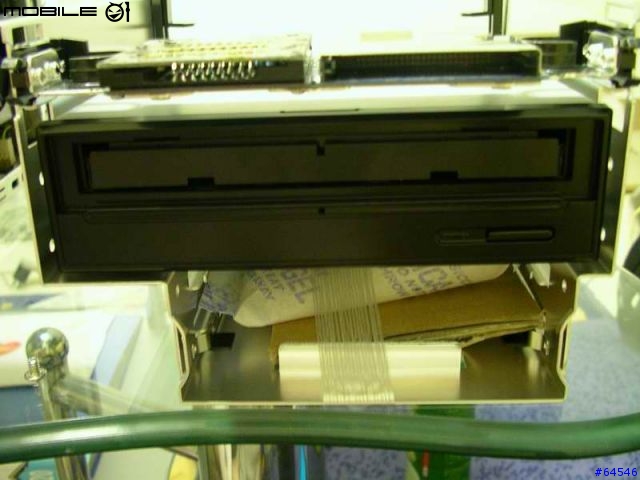

將外殼打開，把光碟機槽取出，上面是讀卡機。中間是送的CR40 DVD±RW(大陸製)，買來就已經裝好了。底下是乾燥劑。燒錄機的拖盤前檔片已被拆下(買來就是這樣)，也可以自行裝上去
[分享]我的shuttle xpc SN25P組裝分解加顯卡磨輪改裝

2005-04-19 8:15 發佈

文章關鍵字 shuttle xpc SN25P 顯卡磨輪改裝

kendrew

kendrew
個人積分：5分
文章編號：515589

5分

樓主

2005-04-19 8:46

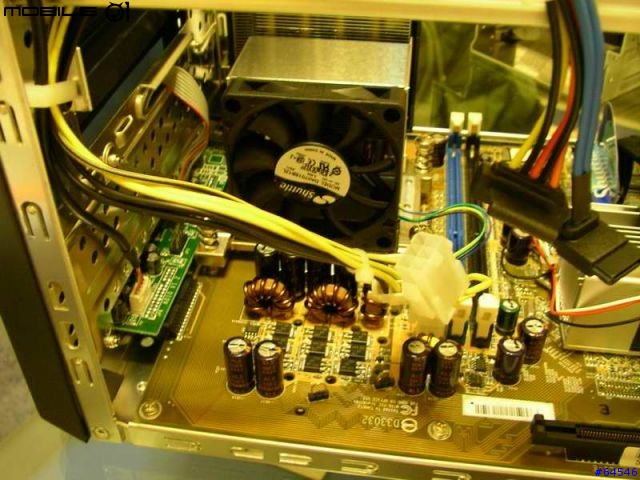

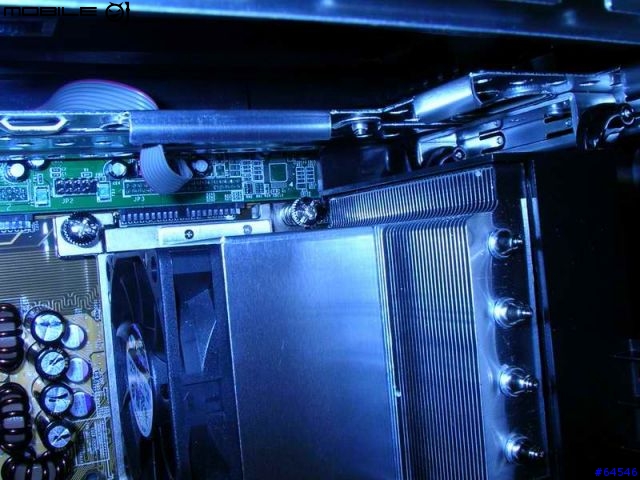

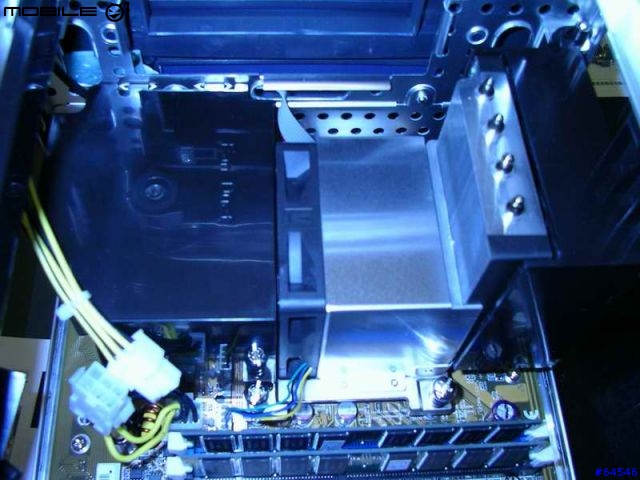

CPU散熱器旁有一個黑色的風罩，將風導入右側的散熱器，這張是後來補照的，所以記憶體已經裝上去了

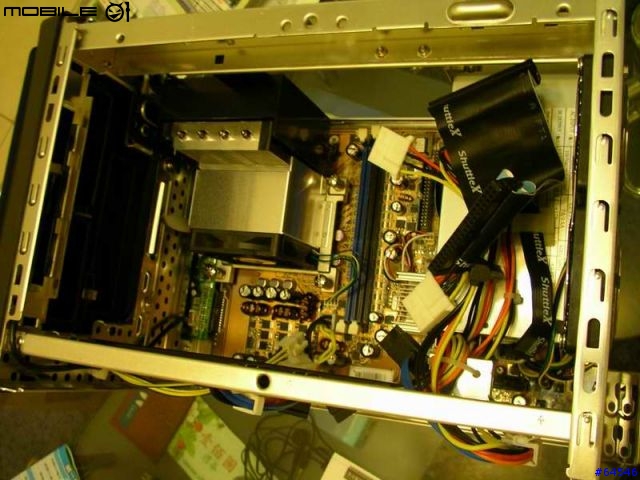

將風罩拆下後的樣子...後面底下是350w的power

再來一次，近照!

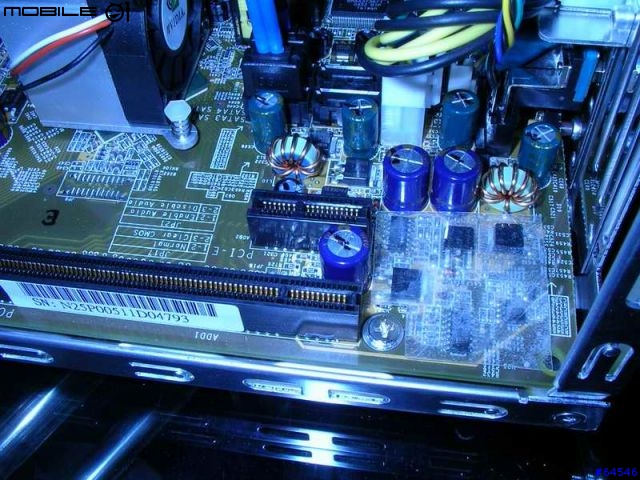

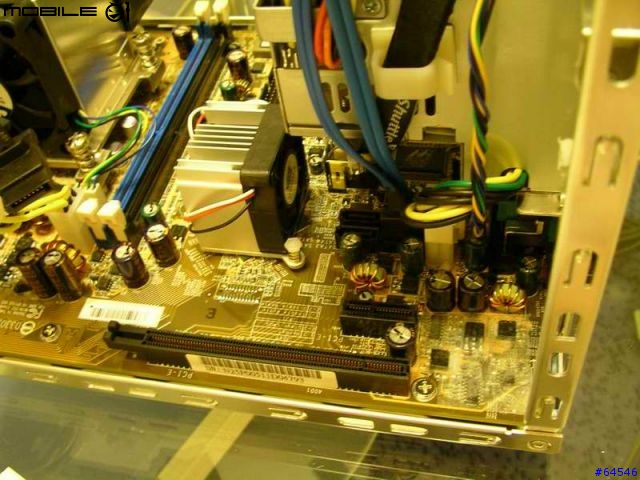

這是x16 PCI-E 和X1 PCI-E，以及晶片組風扇，PCI-E插槽前還有透明隔絕片保護下面的IC...這張..是我心中的痛，早知道是這樣的話，我也不會這麼辛苦..

，不懂沒關係，看下去就是了..

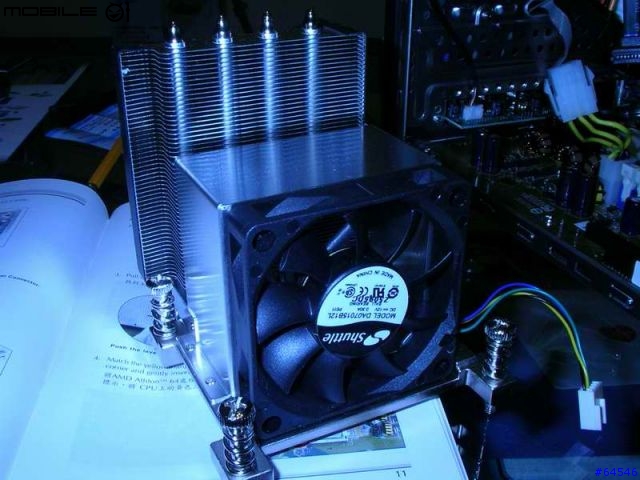

將CPU散熱器四周的附彈簧螺絲鬆開，將散熱器拆下，就長這個樣，有四根尖尖的東東..

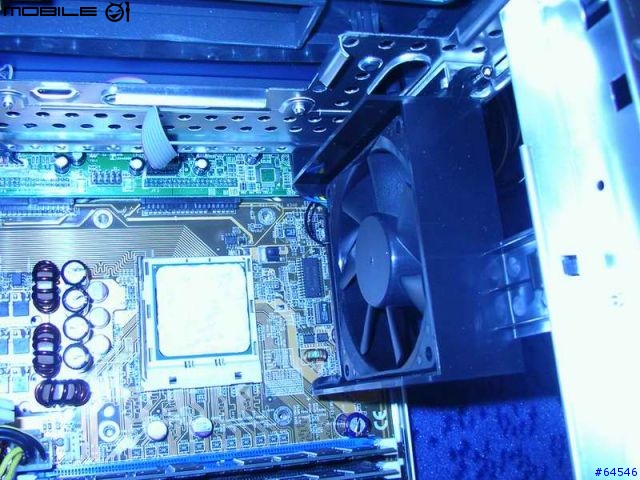

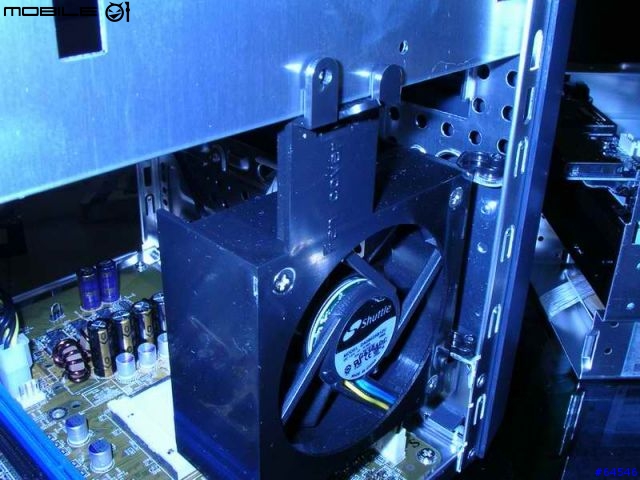

散熱器移開後，側邊剩下一個風扇，將卡榫扳開，可以向外打開，方便裝CPU

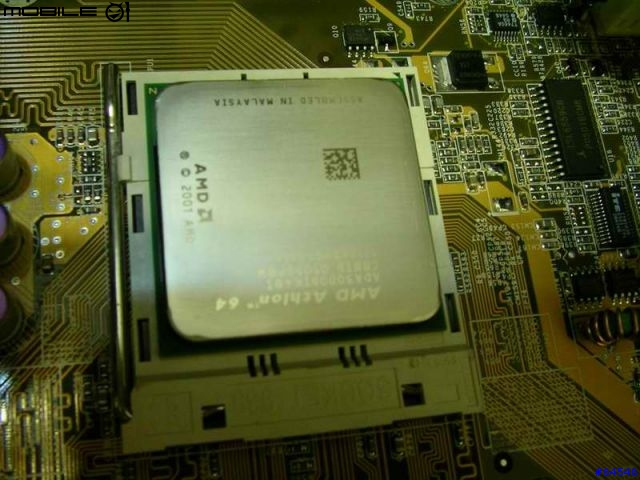

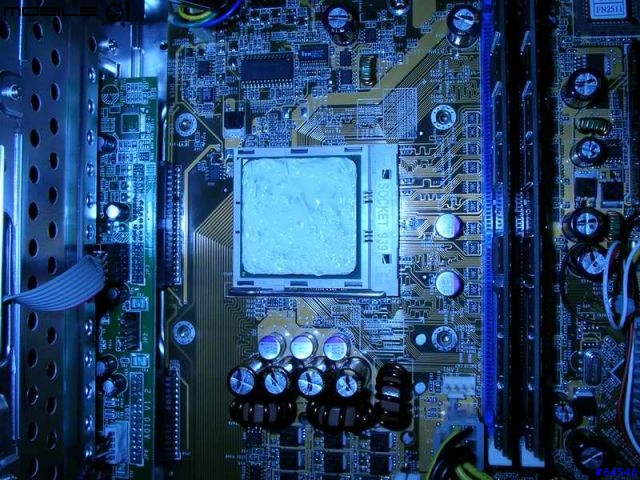

將CPU裝上去。我買的是Athlon 64 3000(939)的CPU，塗上散熱膏後順便裝上記憶體，我沒錢買新的RAM..

只好用舊的，為A-DATA，規格DDR400 2.5-3-3-8。

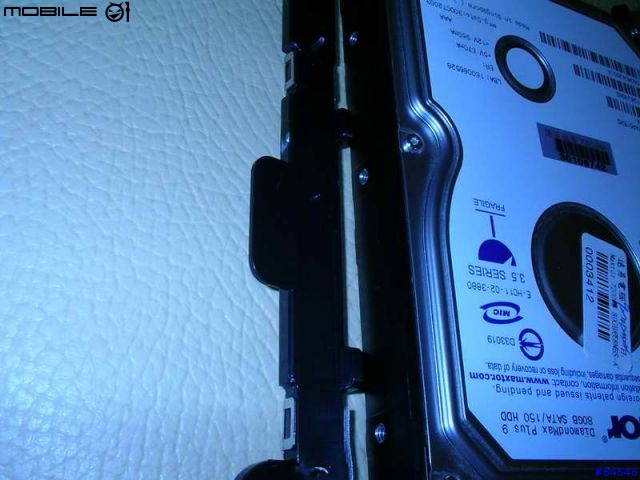

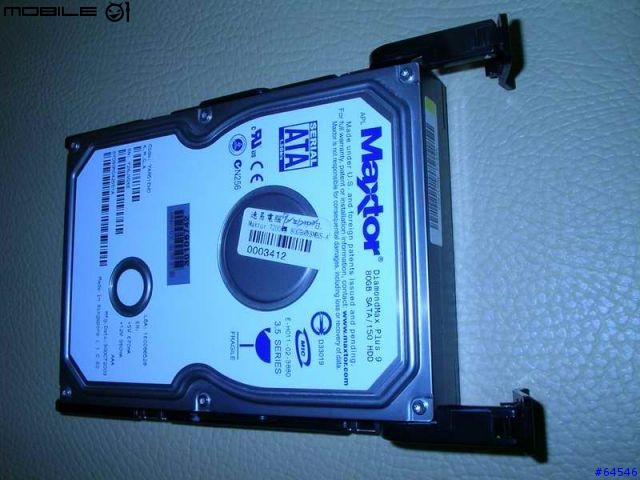

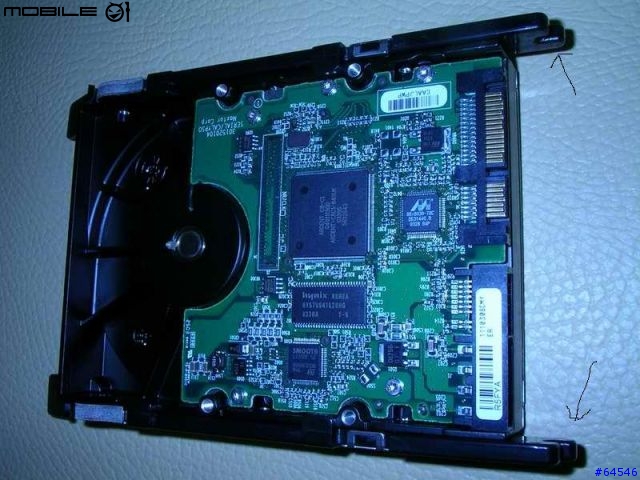

再來是裝硬碟，只要將特殊的硬碟架對準硬碟側邊的螺絲孔洞，就裝好了，我的硬碟也是舊的..

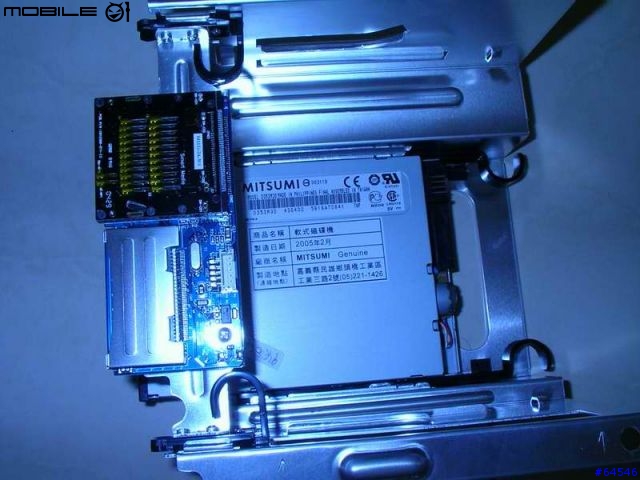

我自己買的黑色面版軟碟機，裝上去!一樣不用螺絲

我將送的CR40換成我原來的NEC 3500A，因為3500A比較短，空間散熱會比較好，而且也比CR40安靜些(其實兩台讀片時都很吵)

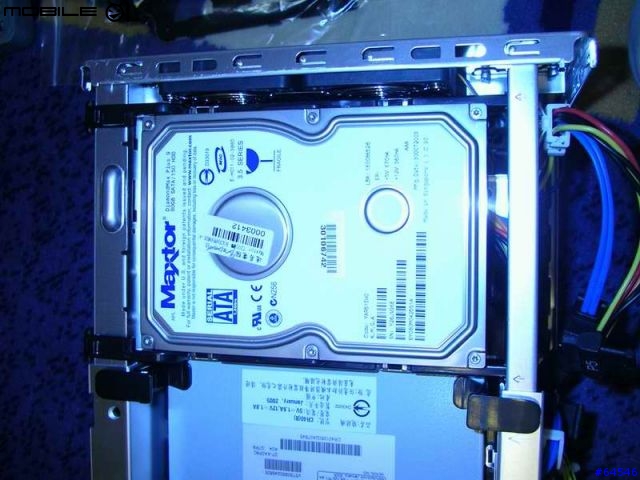

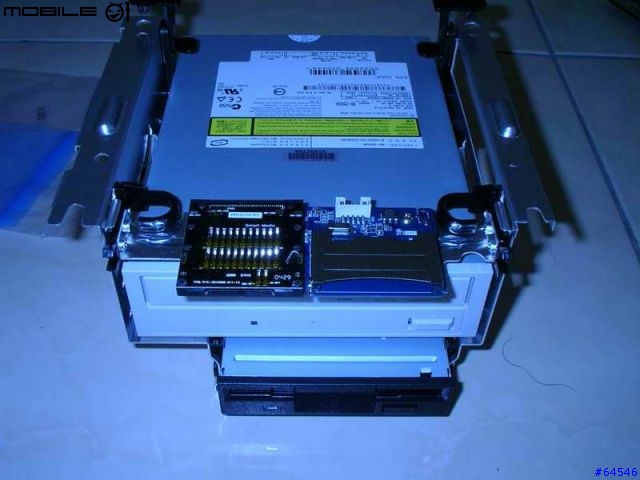

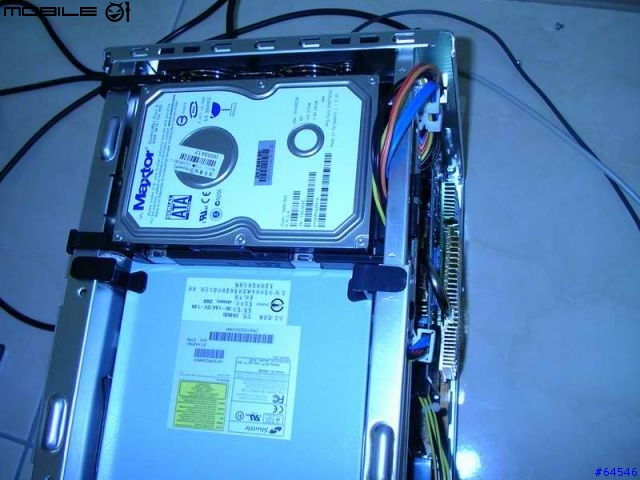

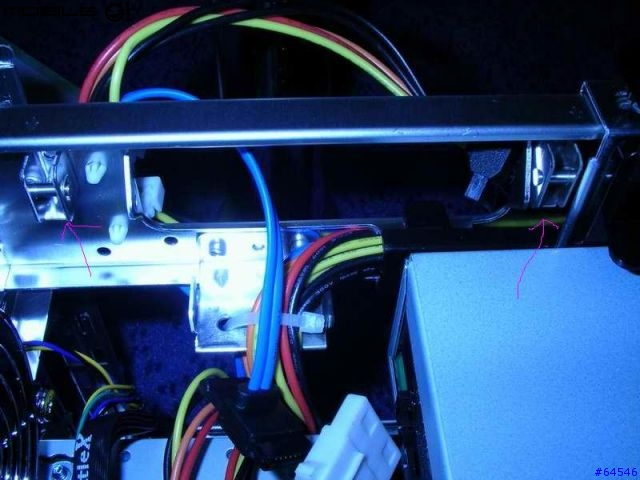

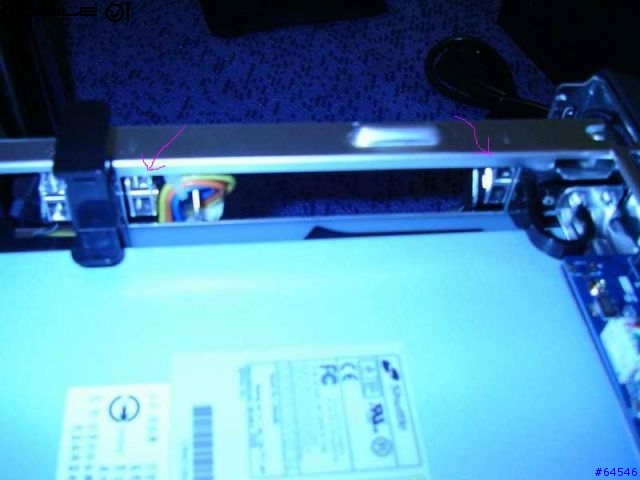

接下來，就是將之前從機殼內取出的光碟機架給裝回去了，而硬碟的安裝更簡單，就是將硬碟架的凹槽對準機殼上的小桿子，如箭頭所指輕輕放上去就行了，最後再將卡榫扣好就很牢固了

總共有二組卡榫，所以可以裝二顆硬碟，一顆可裝在光碟機正上方，一顆裝在光碟機後上方，我只有一顆硬碟，選擇裝在後上方，因為靠近風扇，散熱較好。

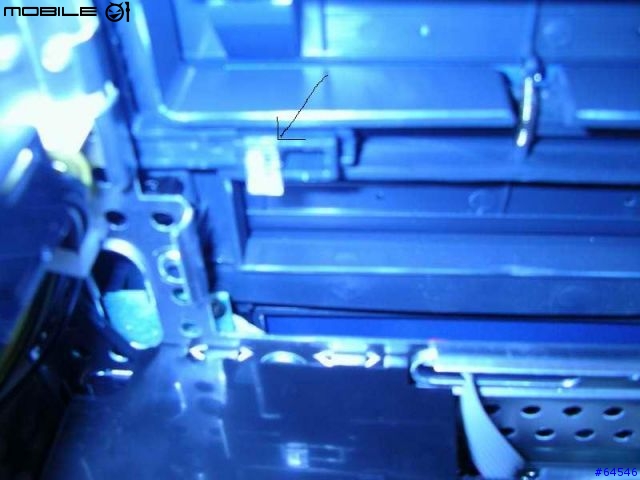

要注意的是，安裝光碟機架前，務必要先調整好機殼的光碟退片鈕壓片，使其和光碟機的退片鈕對齊，這樣裝好後按機殼前檔的光碟機退片鈕才能使光碟機退片

嘿嘿，組到這裡，只剩下一樣了，心裡正高興

，想到官方網頁寫到此款power的噪音值只有27db(50cm處)，我不禁得意起來

.......

.......
哈哈，我有做功課啦

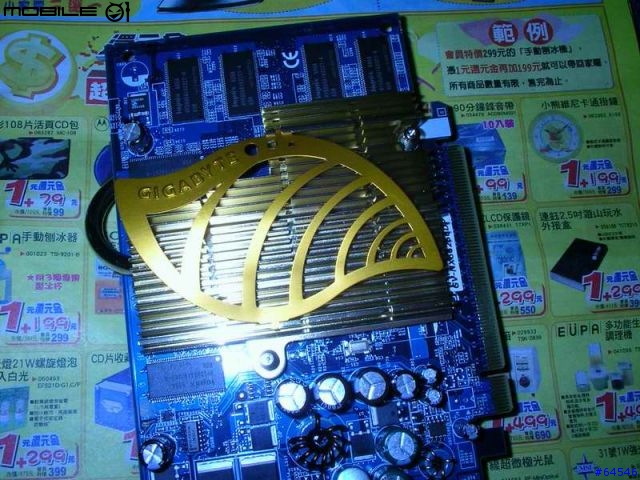

，想到在"某"網站上看到介紹，技嘉有出一款顯示卡，PCI-E介面，6600晶片，使用熱導散熱，重點是"沒有風扇"，所以絕對無聲，是"準系統的最佳選擇"。那就是-->GV-NX66128DP

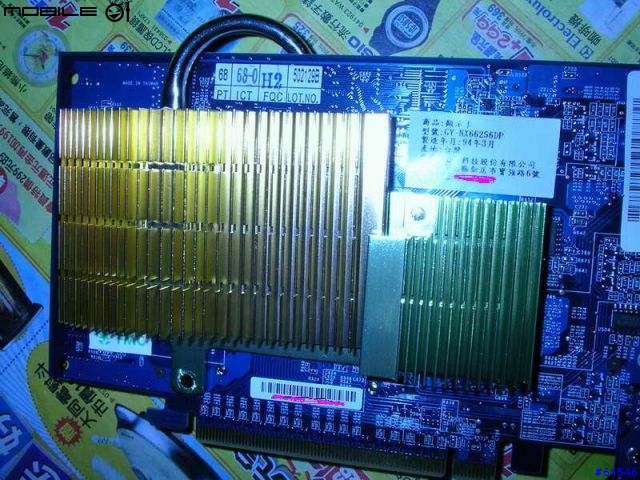

我買的是同樣式但是是256 ram的GV-NX66256DP

興奮之下趕快把顯示卡的包裝給拆了，然後把顯示卡拿在手裡..咦..有點不對勁..

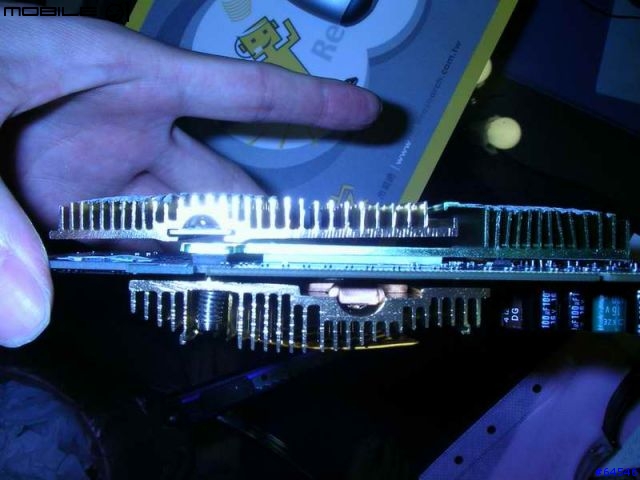

這沉重的手感，這..手...這...實在是....太厚了啦!

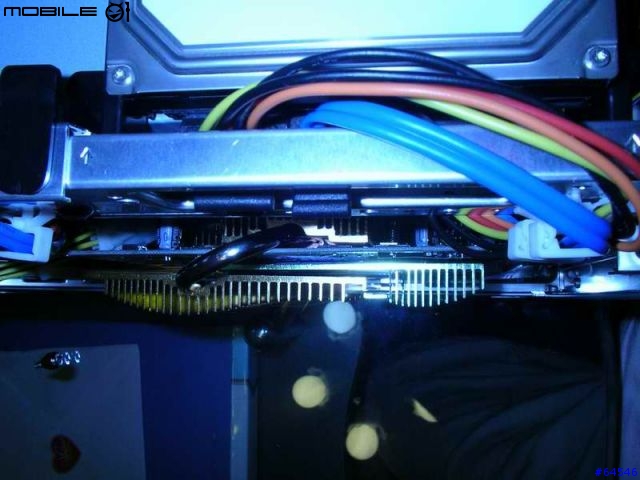

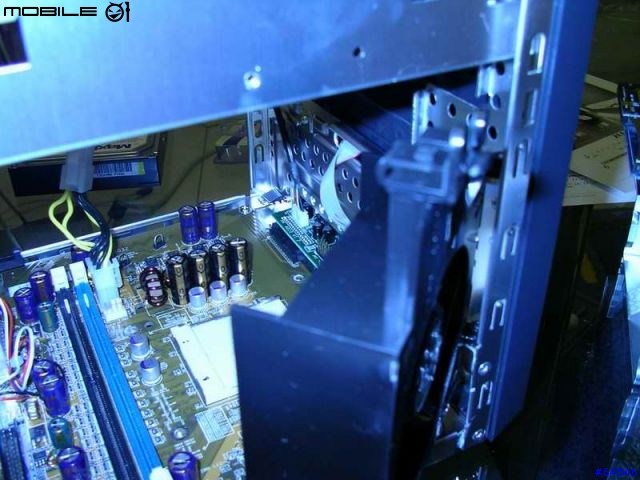

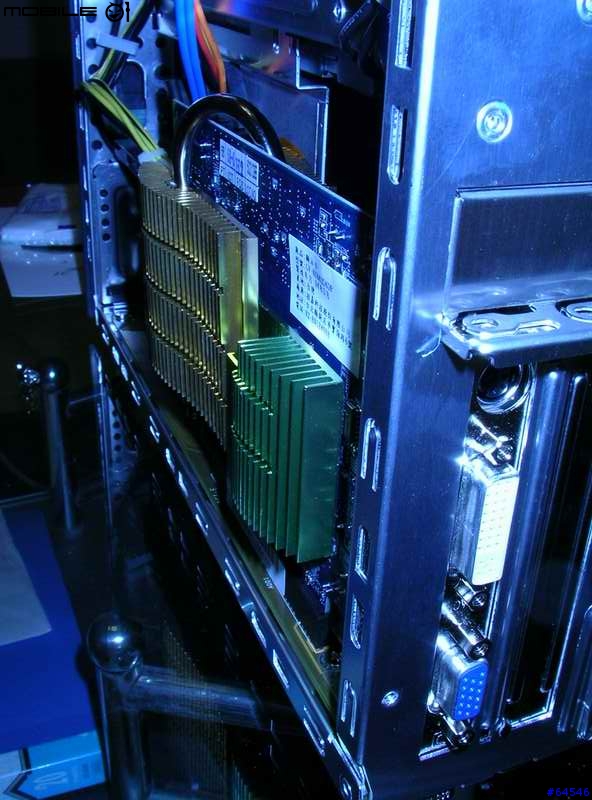

果不其然，裝好後....發現....代誌大條了 !!

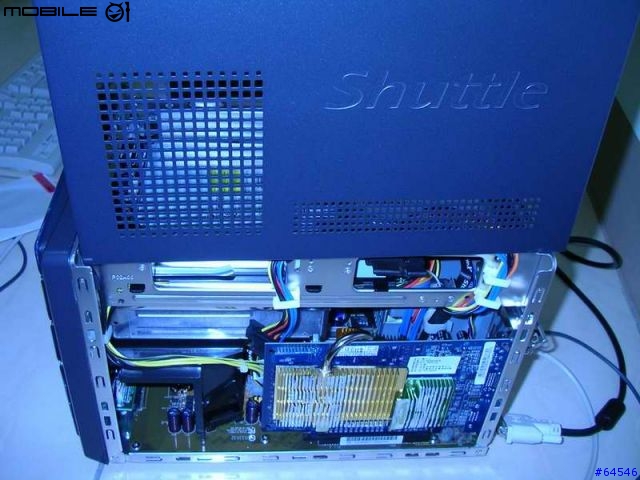

凸出太多，嗚..嗚..外殼根本蓋不上去，總不能叫我不蓋外殼吧，那多醜啊!
把顯示卡退掉嘛..不行，這張卡我在建國商場裡(我住高雄)和老闆殺了半天，還堅持一定要這張卡才行，弄得面紅耳赤(都是那個"某"網站害的，無端地讓我自信心膨脹，真是無知的人最勇敢啊

)，若是拿去退..不可..面子掛不住 (你..你..以為你是誰啊，面子能當飯吃嗎??)

那，該怎麼辦呢? 嗯...嗯...

，啊!想到了，那就..用什麼東西把那個凸出的部分磨掉不就好了?不過，那可是金屬做的，真的可以磨嗎?

由於不是很確定要用什麼東西磨，於是就去了BXQ 特X屋碰碰運氣..

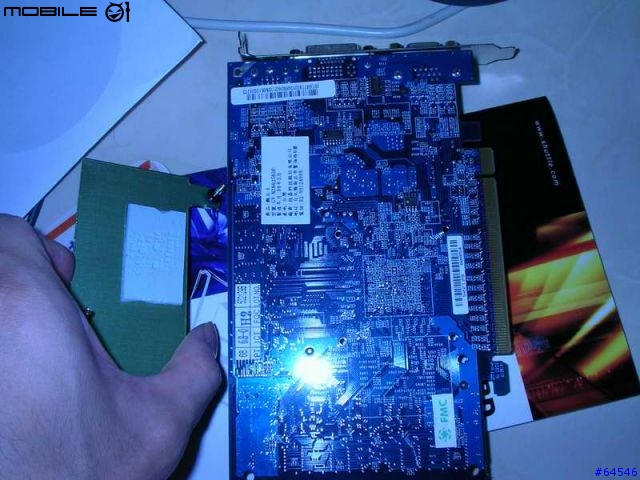

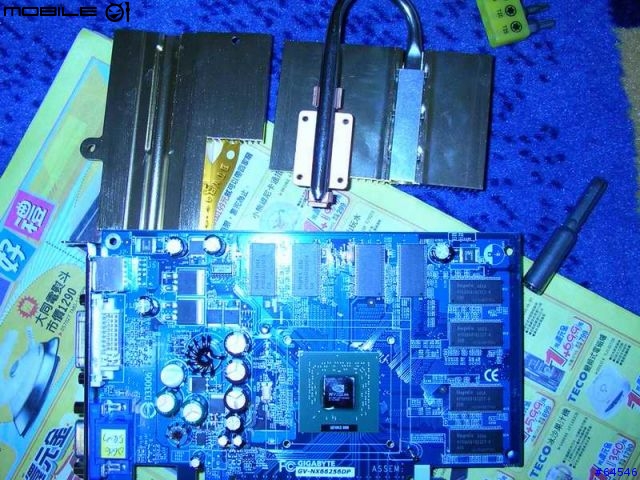

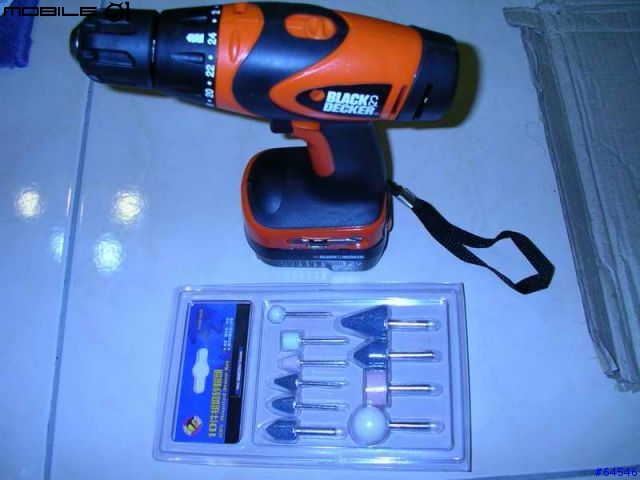

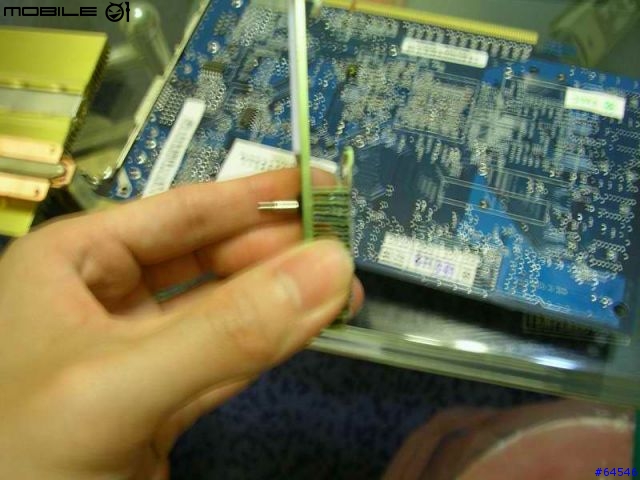

第一次去時，當我說出了我的用途，店員馬上介紹了我用以下這種"組合"，那就是.."充電式電鑽加上磨砂頭"，並且保證說絕對好用，磨得快又省力..哦! 這麼好用，那當然要試試，於是付錢把東西給抱回家..並且把顯示卡散熱片給拆了，試試是否真有這麼神奇...

kendrew

kendrew
個人積分：5分
文章編號：515604

5分

樓主

2005-04-19 8:57

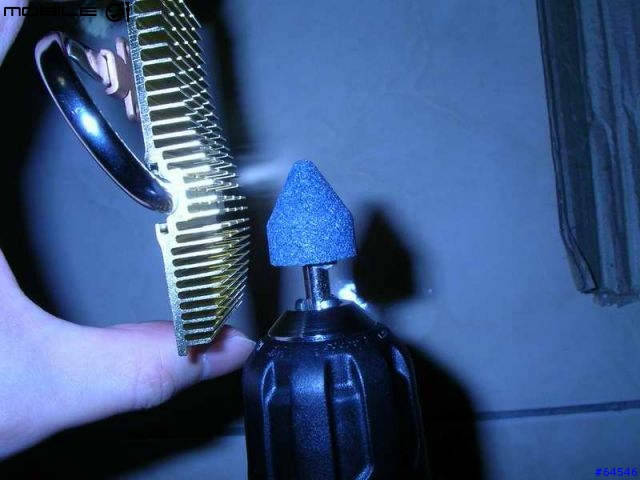

你你你，就是你，我要把你給磨掉..嘿嘿..

...事實證明，這一種組合......非常難用! 也不知道是我不會用還是怎樣，那個磨砂頭在轉時，我的左手很難握得住散熱器，因為會被磨砂頭的旋轉帶著跑，很難定位要磨的位置。而且，那個磨擦產生的聲音實在是.."灰常大聲"。我想，即使距離50公尺遠聽的話還是會嫌吵..

我可是住在市區哦，雖然對面是公園，但是左右可是有鄰居的。弄了幾個小時，除了產生一大堆噪音和腫痛的雙手之外，那個該死的散熱器厚度可沒什麼變，終於能體會到愚公移山是什麼意思了

後來想想不對，工慾善其事，必先利其器，我肯定是問題出在這個"器"字上。於是又跑了一趟BXQ，這次學乖了，我自己找工具。終於..終於，被我發現了終極武器...而且..而且..價錢也便宜粉多，只要700元不到 (之前那個"組合"，電鑽加磨砂頭要3仟出頭!!?)，而且不必搞什麼"組合"，一台就搞定，那就是....

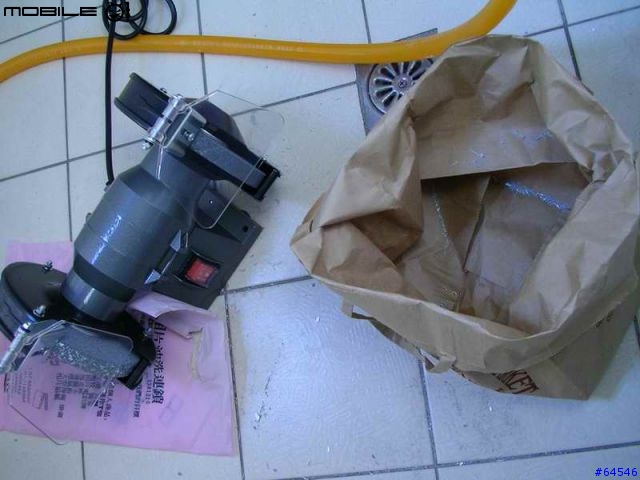

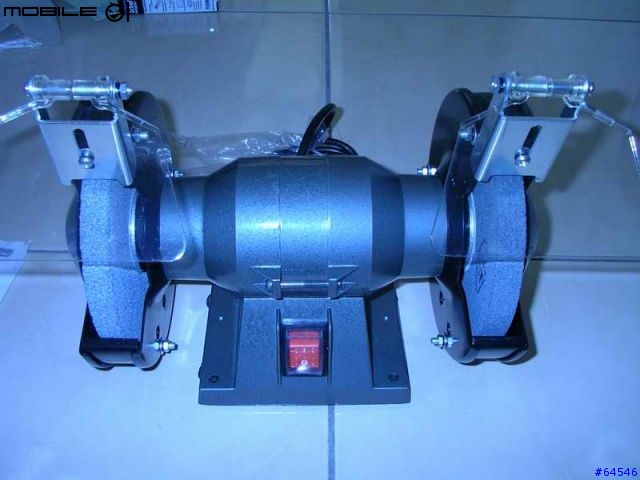

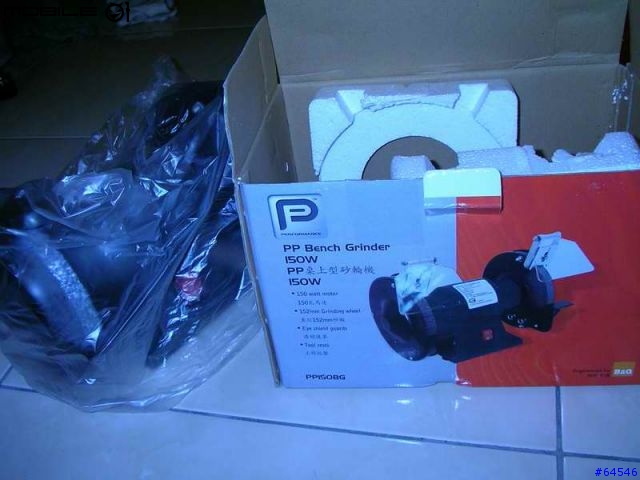

砂輪機

哇哈哈哈，砂輪機的說明書寫道:使用本產品，將會使您在工作上非常滿意其性能。果不其然，我磨我磨，我磨磨磨..

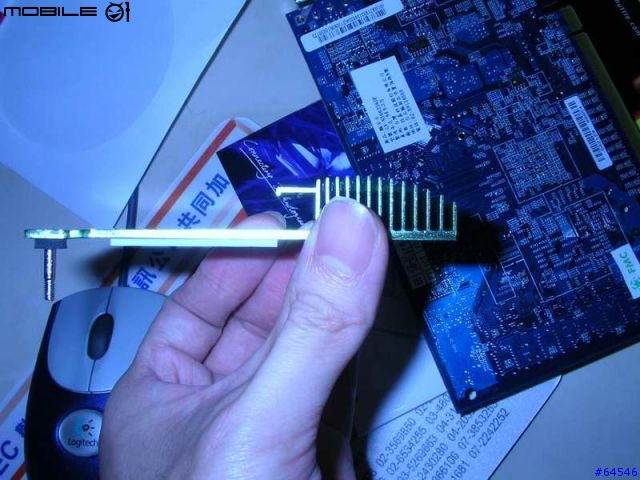

..除了金色的散熱片外，綠色的散熱片也要一起磨.....

用了砂輪機後，除了聲音一樣吵之外，速度和穩定度棒多了，我實在非常滿意啊..

(.........鄰居們..對不起啦....)

磨出一大堆金屬屑...

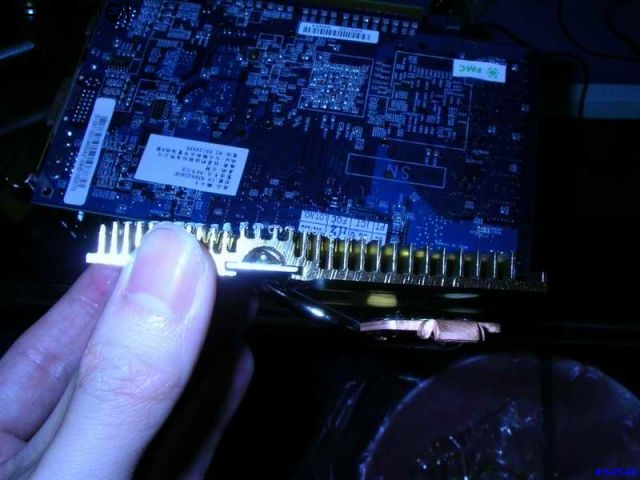

成品出爐...金色和綠色都給我扁下去...

裝好之後，蓋子終於能蓋啦...

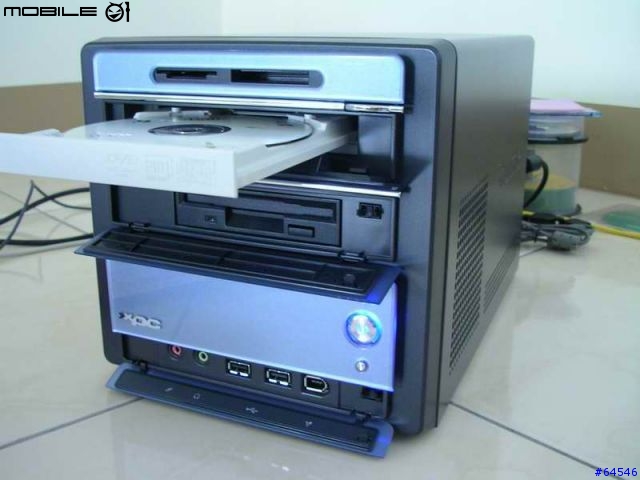

這是組合好的樣子..

後記：
此款XPC比之前其它型號的的xpc略大，實際量測的尺寸約為32cm*22cm*22cm
至於為什麼照片的背景大多是地板，那是因為...

沒有錢買電腦桌，(本來是有預算的，結果被拿去用來買電鑽組合了,XD

)..所以只能在地上組，在地上用了..

至餘，開機畫面呢?超頻呢? 拜託，你有試過在地上打字嗎?鍵盤在地上，螢幕在地上，一個晚上打到天亮，手和脖子，腰和腳...身體的每一個部分的姿勢除了指甲外都不是在自然且舒適的位置，我用這台SN25P打這篇報告到現在已經全身酸痛、無以為繼了，各位看官，暫時放過我吧，有空我再將報告呈上..(等我有電腦桌以....後..) bye!

0918313188

0918313188
個人積分：144分
文章編號：515648

144分

4樓

2005-04-19 9:30

不錯的文章浩鑫就是這樣害我都不能用無聲的顯卡
不過下次拆顯卡時小心一點尤其是6600 因為....
我看到你的晶片崩角了還蠻大塊的....

小建

小建
個人積分：121分
文章編號：515654

121分

5樓

2005-04-19 9:40

CR40有新的Firmware -- G7V9，增加跟nForce主機板相容性！
記得更新唷～

http://www.zhe-feng.com.tw/

onitsu

onitsu
個人積分：10分
文章編號：516072

10分

6樓

2005-04-19 14:59

想不到大大跟我是同道中人
為了靜音不惜一切
買了技嘉的靜音版6600

結果無法裝上XPC的P系列機殼(我的是SB81P)
我是卡機殼硬裝
還是可以硬蓋上去
但是我想長久下來應該不是件好事
所以只好賣掉技嘉的6600

換麗台的6600GT

其實有沒有顯示卡風扇裝在機殼裡感覺不太出來
給你參考一下

不過大大你也太強了
買磨的機具和顯示卡加一加都可以買6600GT了

只能說大大真是個有心人啊

XPC是好PC
小又安靜
P系列的機殼已經可以應付很多東西了
甚至可以超頻(有專用超頻程式可以調風扇轉速)
祝大大使用愉快囉

Wow~~

kendrew

kendrew
個人積分：5分
文章編號：516710

5分

樓主

2005-04-19 22:03

關於顯示晶片..崩角，那是原廠黏在上面的散熱膏(是橘色的)，經過閃光燈和本人的爛拍照技術的結果

,,其實晶片沒損傷..

l0-XiVA

l0-XiVA
個人積分：0分
文章編號：516905

0分

8樓

2005-04-19 23:58

看見你的"手術"

...真是服了

我可是完全能夠感到你看到無奈的

因為....我和你開始的想法可是相同的啊....就是....

我也敗了一組 SN25P ...
和 NX66128DP

不過我不是用開磨床....而家再敗了一個Zalman 的VF700-Cu VGA 卡用風扇組...

不過也有一點頂到中央的3.5" 位的就是了

幸好它的風聲真的很小 18.5dB ± 10%(安靜模式), 28.5dB ± 10%(普通模式)
我可是在用安靜模式...暫時也沒有過熱的情況 ^++^

現在最吵的反而是硬碟

( 是Seagate SATA 的 160G w/NCQ 的這種 )

2D 模式... (即是就呆在桌面啦... ) 我想是不會有問題的...
不過我想問一下你的系統有沒有"操"過3D 遊戲啊? ...因為看起來散熱好像會不夠哦?

Moda

Moda
個人積分：1分
文章編號：517056

1分

9樓

2005-04-20 1:13

厲害,厲害,雙手萬能,給你不輕易放棄的精神,加分

順便提個題外話,散熱片在不考慮風流的情況下,散熱片的材質和表面積是決定散熱效率的
主要因素,雖然被磨掉的散熱片不多,建議初期還是多注意顯卡是否會過熱.

kendrew

kendrew
個人積分：5分
文章編號：518731

5分

樓主

2005-04-21 1:05

感謝各位提供的意見..
因為我沒有3D game

..所以暫時沒有測試操顯示卡會否過熱的問題。
不過若只是上上網，打打power point，讓它開一整天，機內溫度也沒有明顯上升，大約維持40幾度左右，風扇的轉速也沒有增加。
我有用技嘉的v-tuner II將顯卡memory 和 core clock超頻至 600..然後就這樣瀏覽網頁持續好幾小時..是沒什麼問題啦，用手去摸顯示卡的散熱片..很熱，但是還不到燙手的程度..
不過我後來將頻率調回來了，畢竟我只是要一台安靜穩定的XPC，只要確定它在被我惡搞動手術後不會有過熱的問題就行了..現在重要的是電腦桌..因為我現在還是坐在地上打字..
