現在人對於影音及資料備份的需求漸漸提高。
在這個大前提下Google與蘋果微軟等等均提供了"付費訂閱"雲端空間的使用方式。
當然公司本身已經有一台DS720+的狀況下，認真地體會到有一台自己的NAS，對於一個創作者來說是多麼重要的一件事情
但公司的NAS歸公司的NAS，我自己還是要搞一台自己的東西的。
然後蹭公司的電費跟網路 (耶)
那麼說到這裡 NAS的優點是什麼？
不管自組或是非自組。
小編歸納出了以下優勢：
- 檔案儲存地點就在身邊避免外流風險
- 傳送檔案速度快，且穩定又方便
- NAS建置自由度高，可依自身需求客製化
- NAS安裝費用一次買斷，CP值高
你可以不被廠商的規格所侷限
雙10G Lan也行,純粹效能型 PCIE SSD NAS也行,i9的NAS可以,
甚至128G記憶體的NAS
只有妳想不到沒有做不到。
通常我們會 為了體積小而放棄擴充性。
去選擇ITX的Case。
去安裝NAS。但NAS本身的擴充性也很重要。
於是我開始構思
我要什麼？
我要省電之於還有些效能可以揮霍。我希望他可以用來順暢的處理影像與網頁。
首先我先拿出公司的 Synology 群暉科技DS720+ 做比較
這台採用了 Intel Celeron J4125處理器。
具有2個bay。及2個GLAN 可用以載波聚合。讓頻寬更大 (對 我們都知道這純粹是一個笑話XD...因為他內部的效能不足。硬碟讀取寫入率甚至本身就餵不飽一條LAN了...
SSD更是只能拿來當快取使用。更慘的是拿來當快取使用實測結果跟沒快取差不多。
好這些都不是重點。這台空機的價格莫約在13000-15000左右
那麼我今天就要把預算花在刀口上！
先決定機殼。機殼就是
InWin 迎廣的 IW-MS04 這台被歸類為
SOHO & SMB
產品線
看一下規格。
Specification M/B Form FactorMini ITX (M/B Cooler Max. 65mm)Drive Bay• External: slim ODD x 1, 2.5"/3.5" hot-swap drive bays x 4
• Internal: 2.5" drive bays x 1 or x 2 (via slim ODD conversion tray)Power SupplySupports:
• 1U Flex PSU, 80 Plus Bronze 265W
• 1U Flex PSU, 80 Plus Gold 315WIndicatorPower status, HDD, LANs, system fail activity LEDs, IDFront Control PanelPower switch, system reset, USB 3.0 x 2Chassis Security• Intrusion switch (optional)
• Supports padlock loop, kensington slotBackplane• SATA 6Gbps, SATA 7pin to 7pin
• Mini-SAS HD 12Gbps, SFF-8643Cooling FanSupports 120 x 25mm rear PWM fan x 1Expansion SlotLow-profile slot x 1Material• Material: SECC
• Thickness: 1.0mmProduct Dimensions (DxWxH; Chassis Only)276.1 x 210 x 230mm
(10.87" x 8.27" x 9.06")Package Dimensions (DxWxH)328 x 282 x 390mmWeight (Chassis Only)• Net weight: 4.41kg
• Gross weight: 5.43kgCubic Feet1.27Container InformationSingle packing with pallets:
• 20': 600pcs
• 40': 1320pcs
• 40' HQ: 1320pcs
6Gbps Backplane Specifications
| Backplane | SATA backplane |
| Dimension (W x H) | 111mm x 111mm |
| Backplane Type | Passive |
| Host Interface | SATA (7pin to 7pin) x 4 |
| HDD Interface | SAS/SATA 3.5" HDD x 4 |
12Gbps Backplane Specifications
| Backplane | Mini-SAS HD backplane |
| Dimension (W x H) | 111.5mm x 111.5mm |
| Backplane Type | Passive |
| Host Interface | Mini-SAS HD (SFF-8643) x 1 |
| HDD Interface | SAS/SATA 3.5" HDD x 4 |
從上述重點規格
可以看出來主機板屬於Mini ITX
且 冷卻器限制於65mm以下。
並具有12Gbps Mini-SAS HD backplane 與 6Gbps SATA Backplane 兩種規格
為了不要買SAS硬碟這種不好找不好修還特別貴的東西。。。
我選了6Gbps SATA Backplane版本的 IW-MS04
其餘規格則完全相同。可以安裝4顆HDD 3.5/2.5 並且可以安裝超薄吸入式筆電光碟機
及1顆2.5吋SSD。
老實說這個產品已經有一陣子了。
綜觀目前手邊買得到不要太貴的主機板。
以及我個人愛好Intel系列的處理器。
我最後選了技嘉的 B560I Aorus Pro AX
以及INTEL的Core i3 10300T處理器
為什麼選擇比較舊規格的處理器...因為我窮XD? 才不是...是因為我有先爬過文。
新的處理器可能會有裝不起來的問題
另外就是舊規格的處理器確實..比較便宜一點XD
那麼讓我們來看看今天的外皮～
一顆來自迎廣的MS04機殼。包裝採瓦楞紙包裝。沒有過多的彩色印刷。
地球環保人人有責。

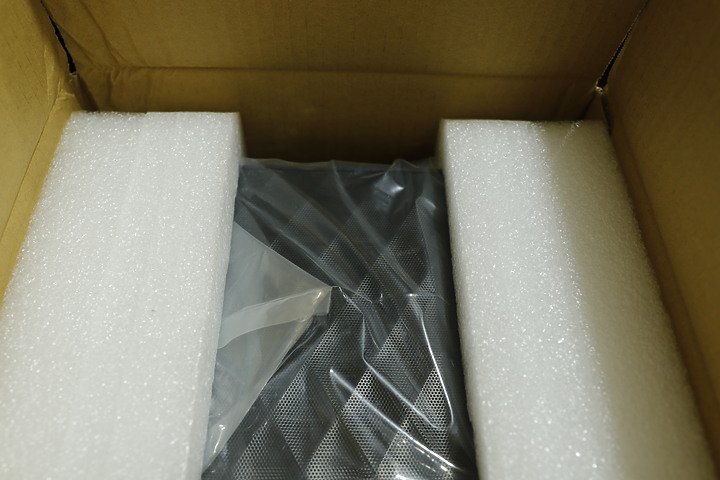

但泡棉必須有~為了防止撞傷

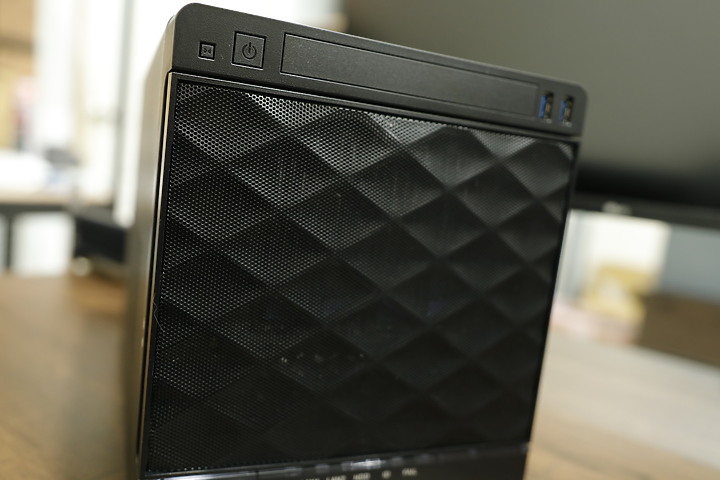

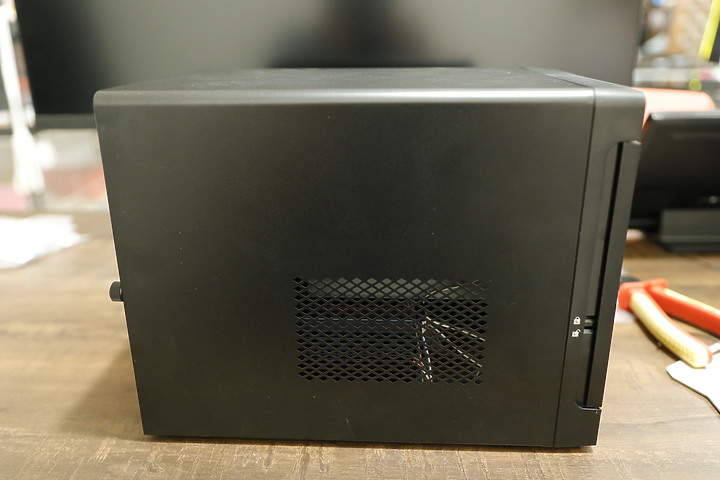

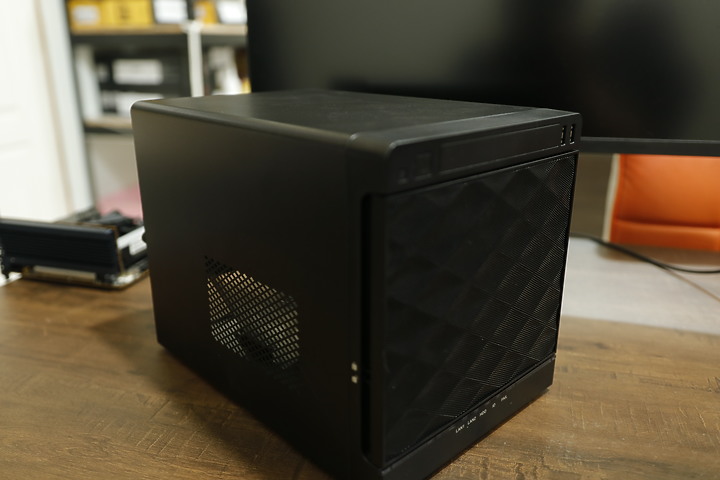

外觀一覽。簡單素雅。
現在已經幾乎沒有人在使用的光碟...給體積讓個位置不好嗎XD

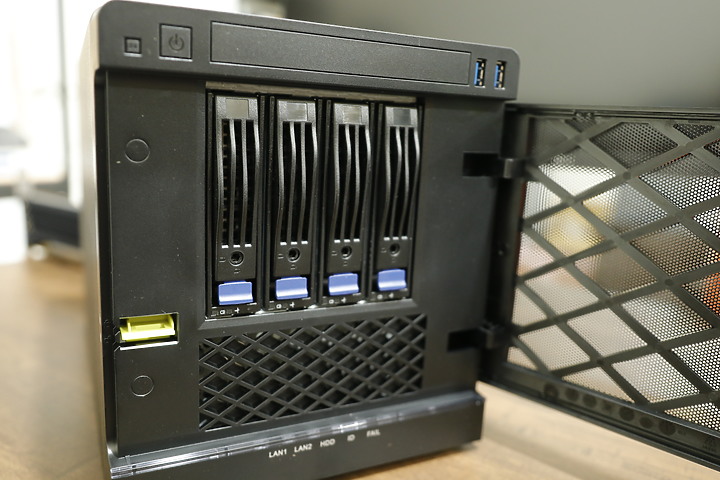

打開面板看得到四個硬碟擴充槽。這貨根本為了當NAS而生嘛...

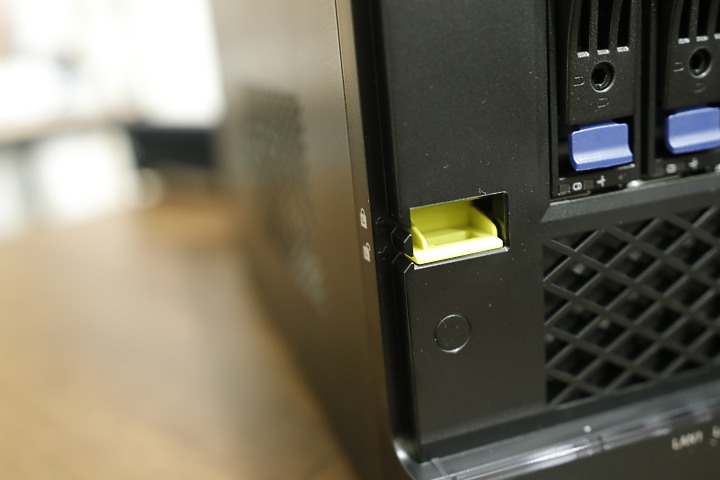

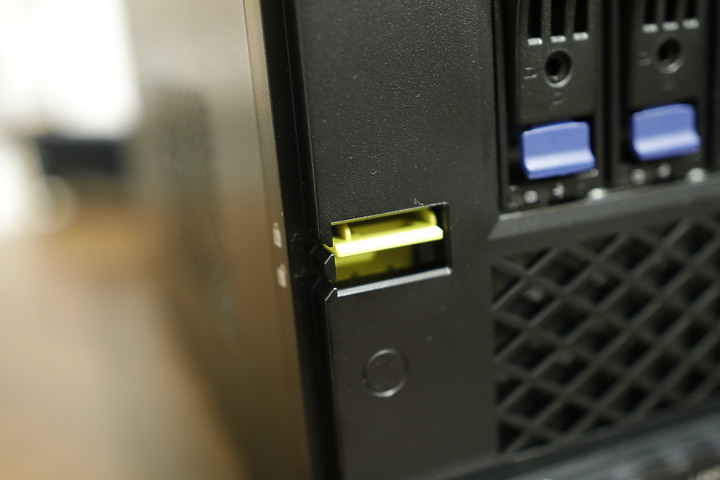

磁吸防盜鎖。可透過小孔及隨付配件開鎖 但其實防呆不防蠻 這玩意硬扯是會開的。

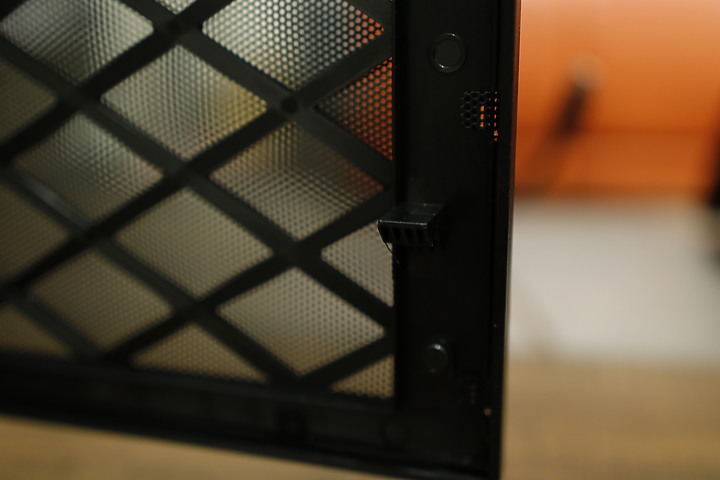

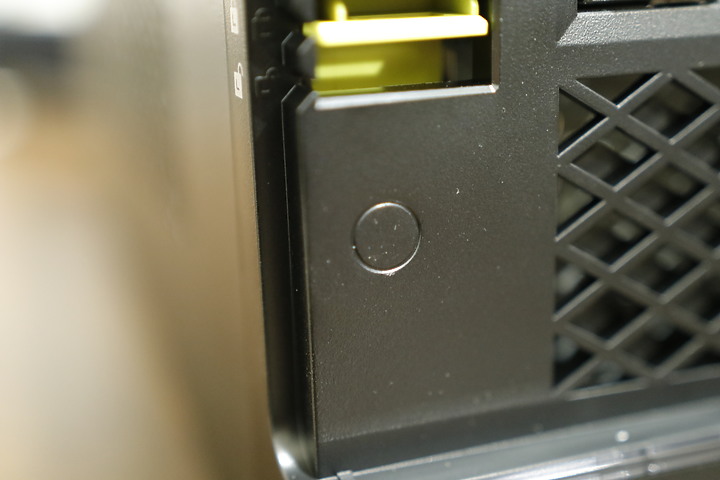

面板上有磁吸點去做磁吸靠攏

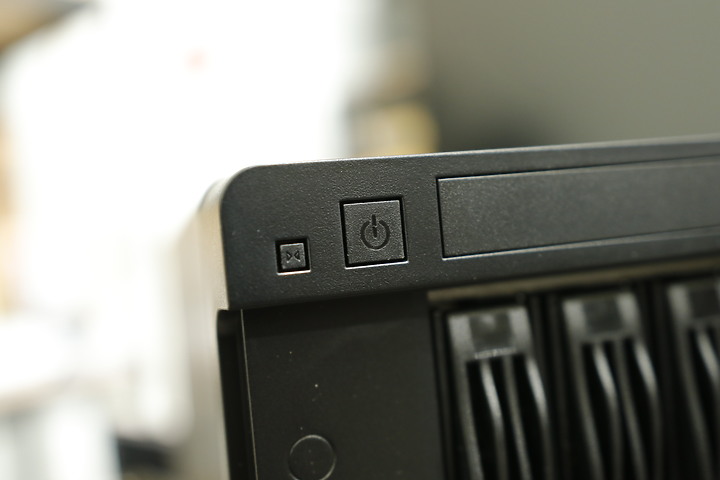

開關與RESET。跟PWLED還有HDDLED做了整合。

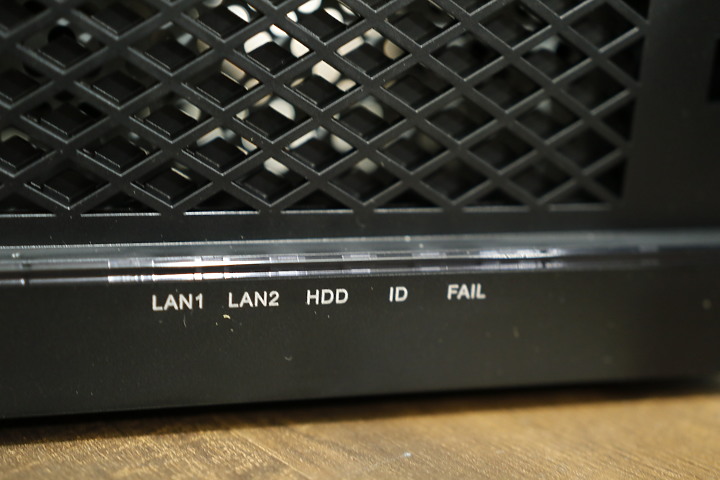

下方有一整排燈。看完這整排燈我才知道我錯了XDDDD
這些燈應該是給ITX伺服器級的主板去連接的 家用主板沒這些針阿XD
算了不管了 就這樣裝吧

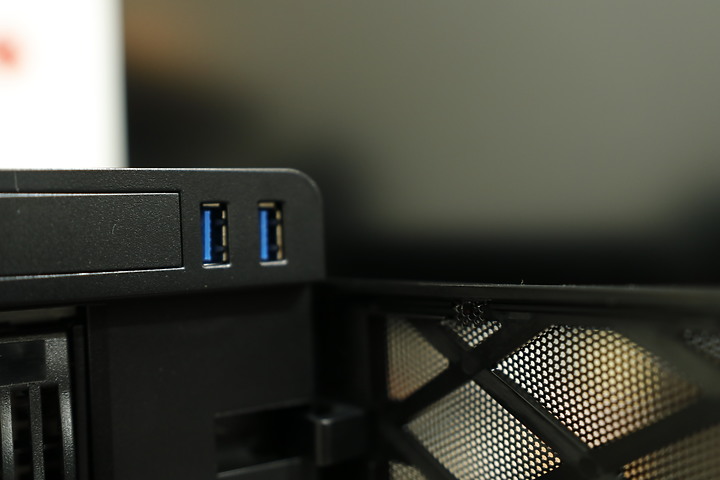

前面板U3 *2 透過主機19PIN延伸。速度為3.0...伺服器的東西是只要穩定不追新規格= =?

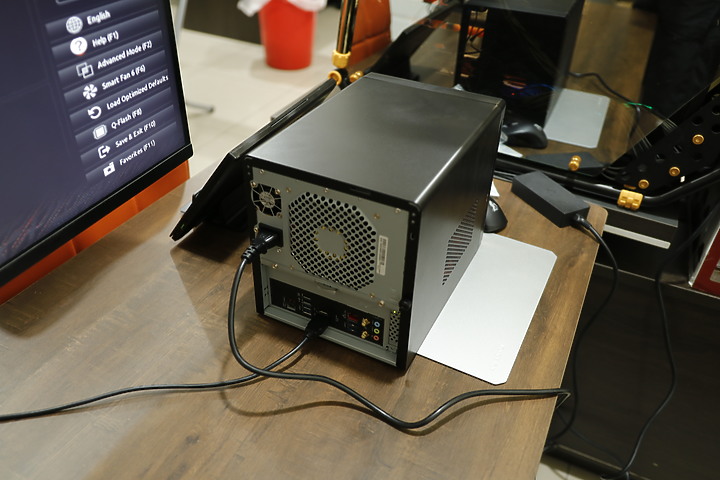

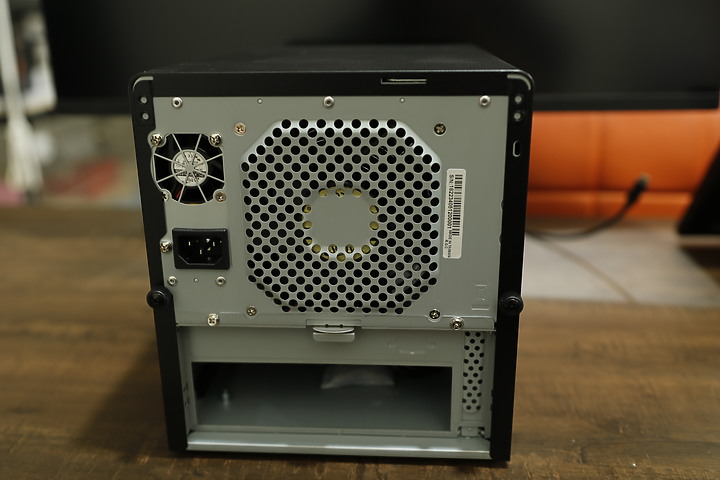

後殼長這樣。

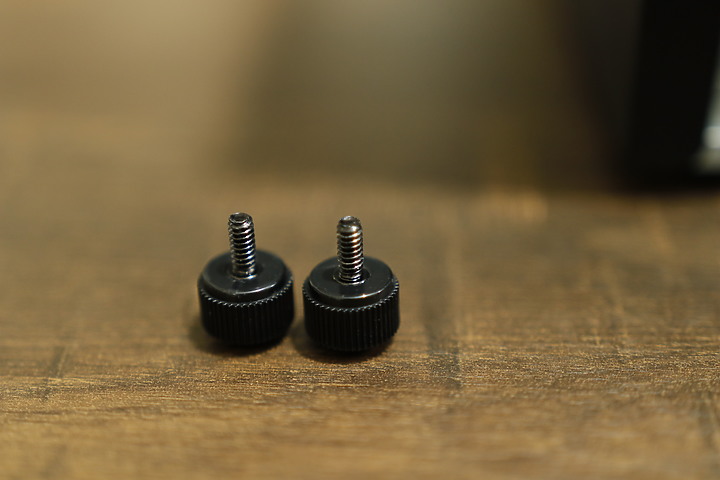

拆下兩顆大哥哥螺絲後

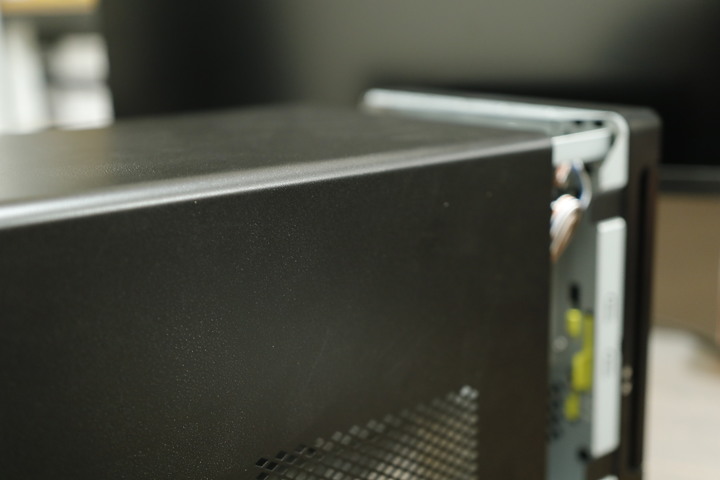

就可以輕鬆的把殼往後一推

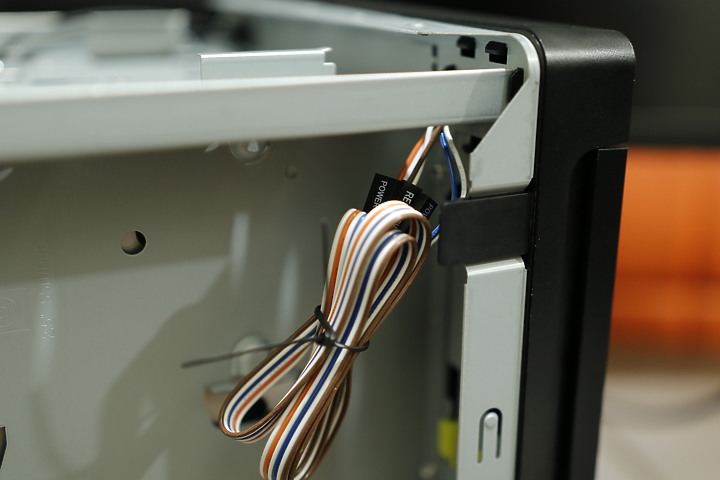

拿起外殼會看到開關與狀態指示燈等線材

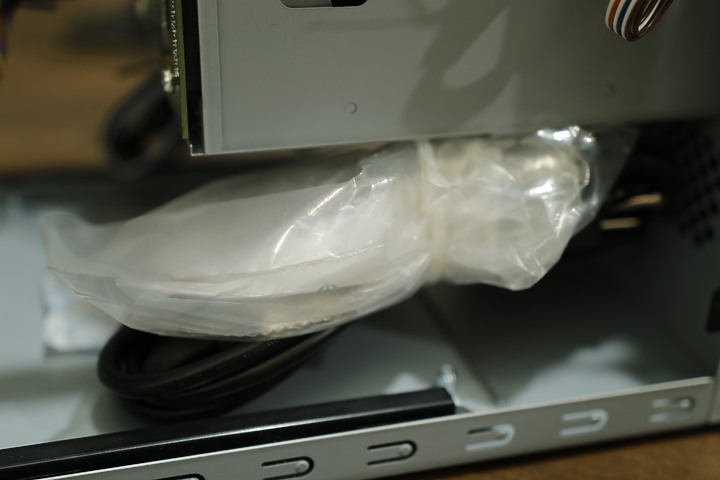

隨付配件螺絲用束帶束在硬碟架上

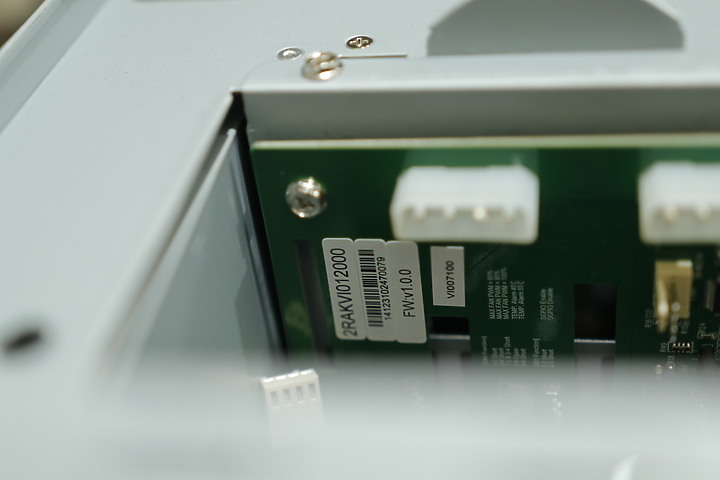

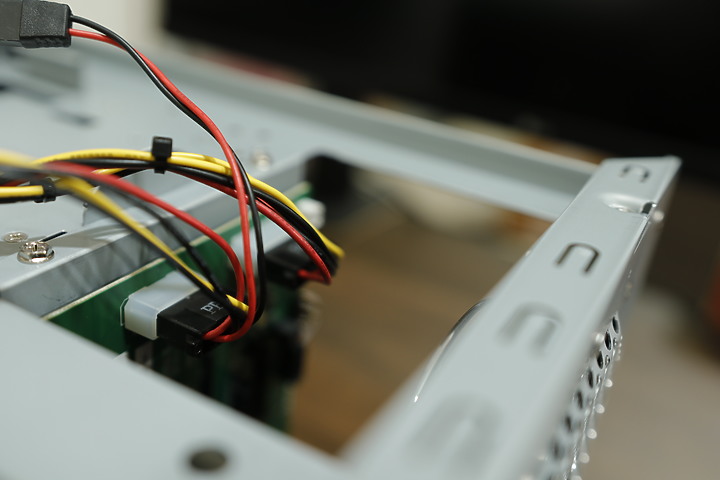

使用2RAKVI012000-SATA6G面板。上面有兩個4PIN電源提供4顆硬碟使用
尚有風扇連接座供給後方風扇連接使用

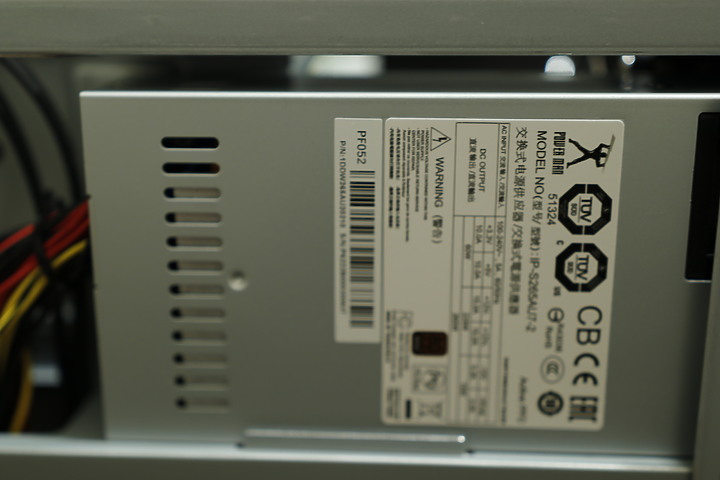

這次奔著預算去的。所以買了一個銅牌的265瓦套餐XD

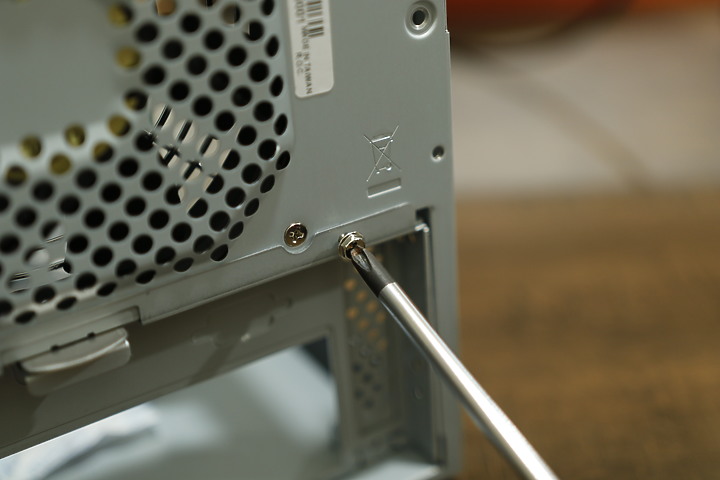

螺絲擰開。

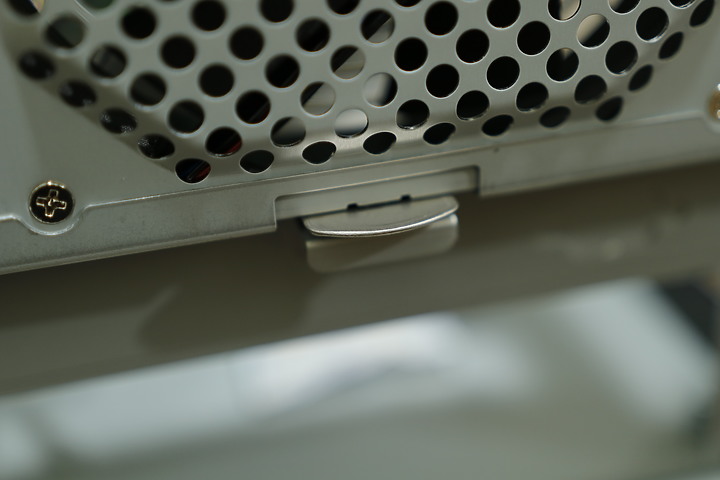

快拆鎖定按下
就可以把底板抽出來

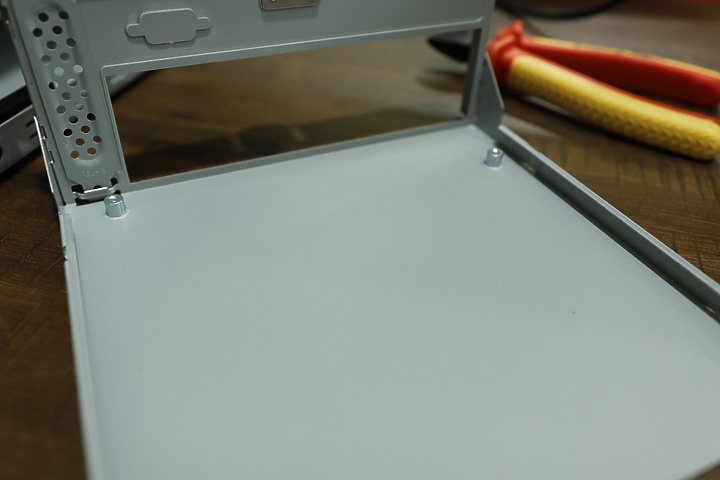

底板就是我們放主板的位置

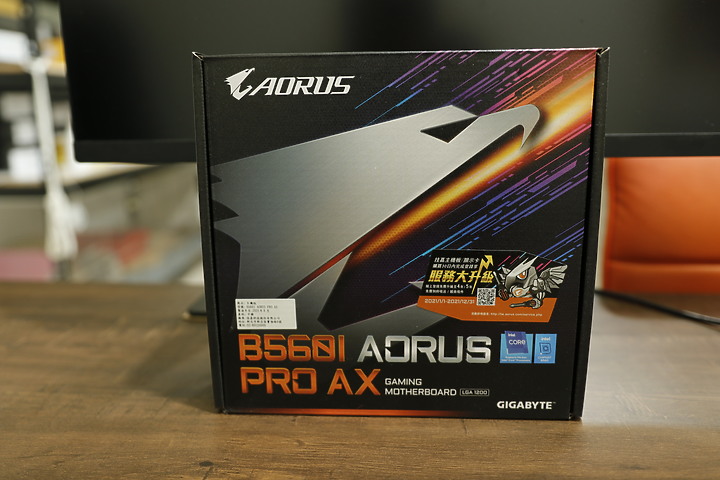

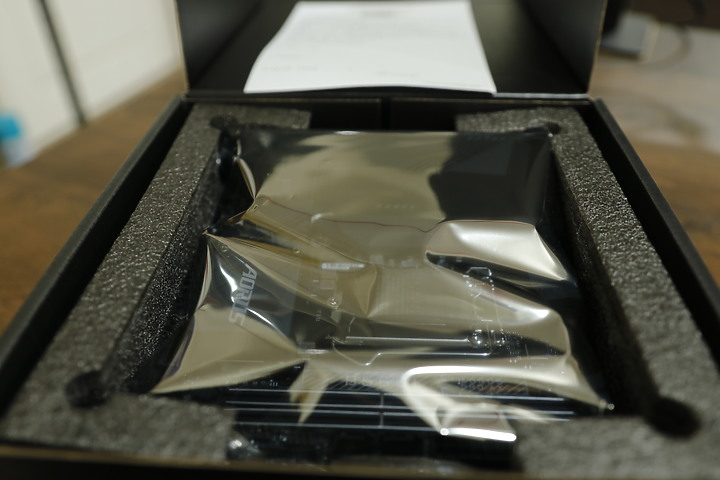

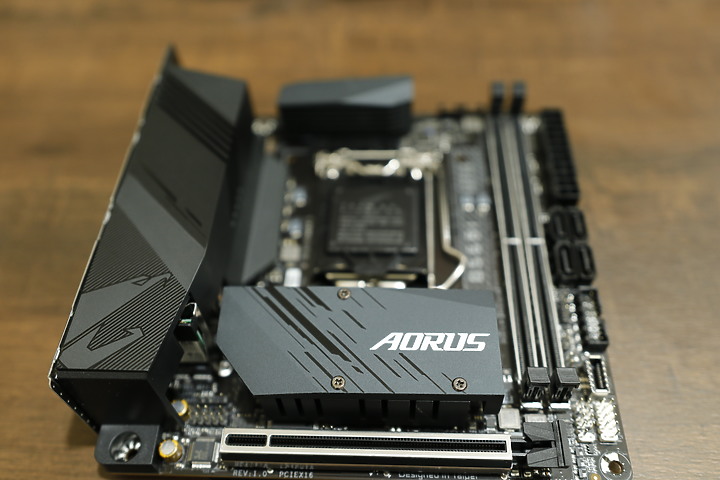

本次選用主板
SSD鎖進去

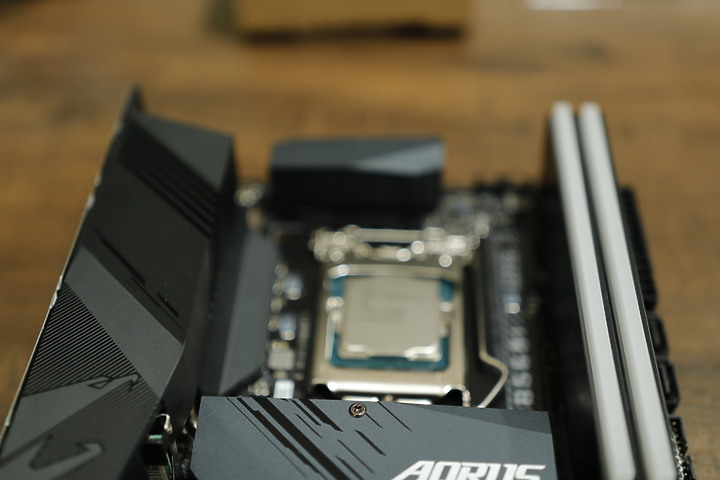

路邊撿的記憶體 (公司閒置的)

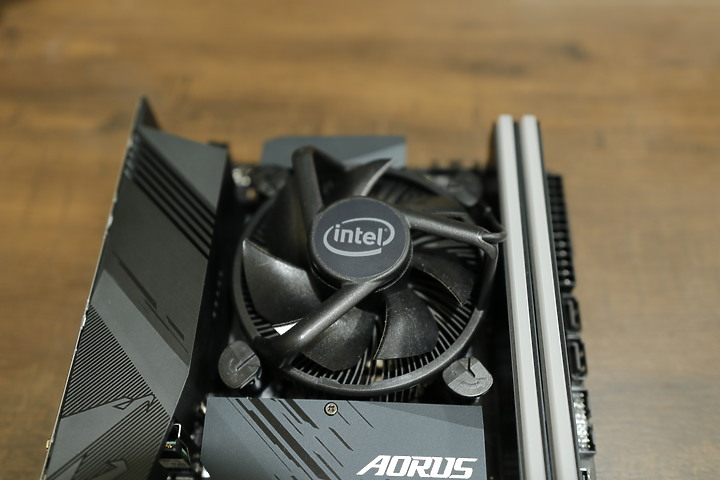

組合起來

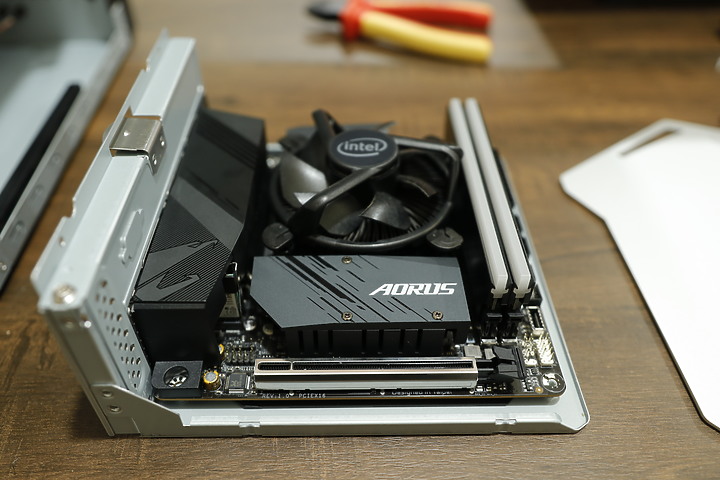

裝上風扇
鎖上機板

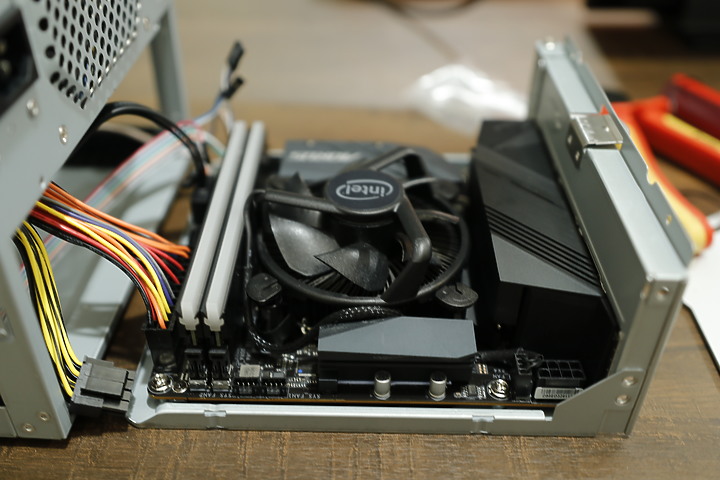

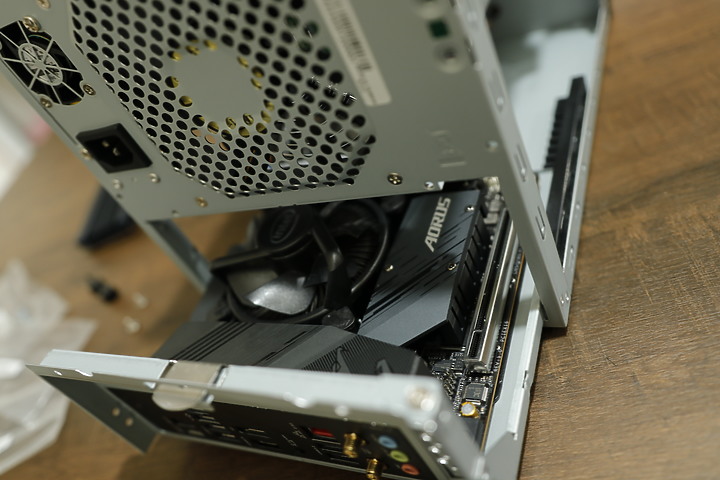

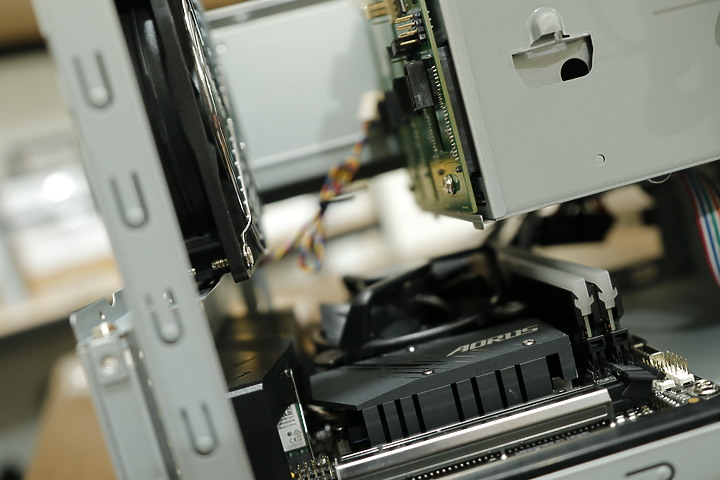

推推推推推進去。先看一下高度
確認不會干涉。

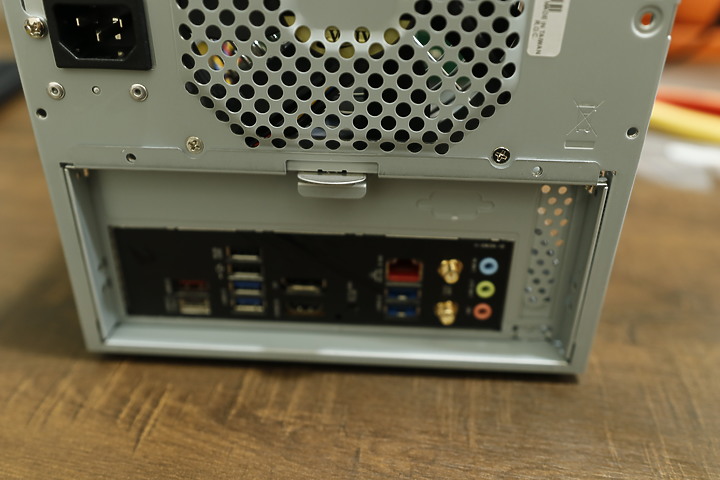

背板觀察也無干涉
這坨線看來是接不了了。不要跟我一樣太相信自己XD
將線材連接好就可以把主板整個推進去了
電源預先接好。且將主板排線也預先接好。
裝好就可以開始裝NAS系統了~
裝的是 https://www.truenas.com/ 按照官方網站的提示就可以完工
當然搭配組合的話常見的群暉阿 QNAP 也是可以折騰折騰的
基於合法性問題。請各位自己網路上找教學。
那麼
建置成本列表：
MB：B560I Aorus Pro AX
CASE：InWin 迎廣的 IW-MS04
處理器：Core i3 10300T
記憶體 ：公司撿到的記憶體
SSD：公司撿到的SSD
3990+5590+2000+1000+1000
記憶體老闆算我1000
SSD老闆也算我1000
建置總花費13580
跟一台DS720+差不多。
感覺好像沒有比較省阿？
但....如果照效能來看這台應該比DS720+強非常多 = =.....而且我這是SSD NAS唷XD
至於四個擴充槽裡面的硬碟就留待以後有錢再裝了！...至少我現在還夠用啦XD
那麼我是拆拆。我們下次見
