【求救】舊機殼前面板線材安裝

名稱好難取

名稱好難取
個人積分：19分
文章編號：70869061

19分

樓主

2018-11-11 0:13

最近將用了好幾年的舊電腦更新了
舊機殼沿用
所有零件都會裝

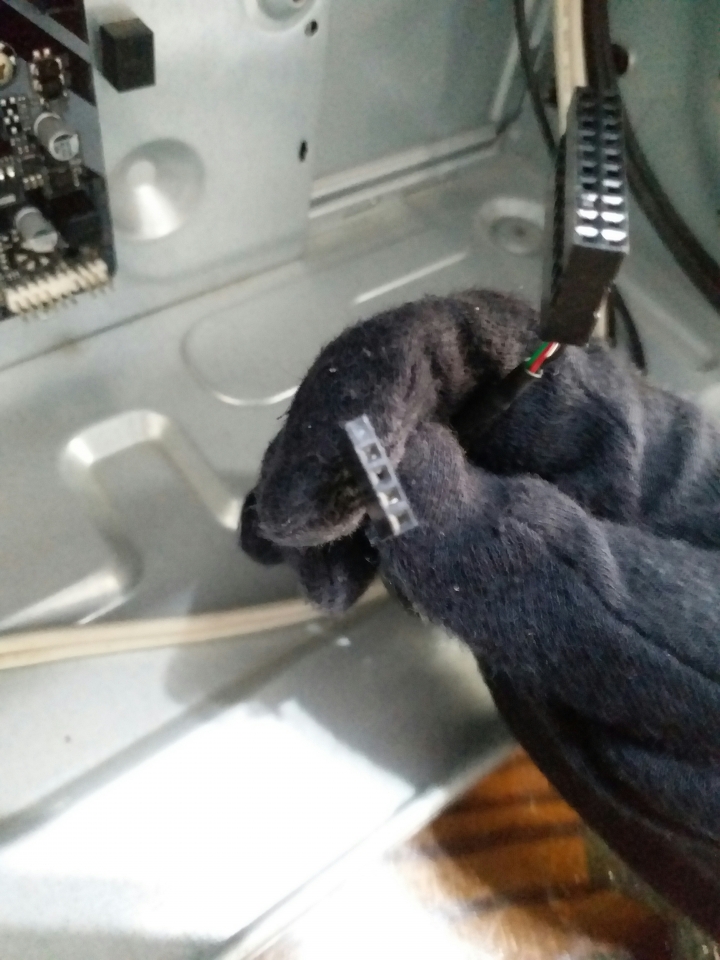

但是唯獨前面面板的線材不知怎麼跟主機板連結
如下圖
【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

【求救】舊機殼前面板線材安裝

求問各位大大要怎麼接……

2018-11-11 0:13 發佈

文章關鍵字面板線材安裝機殼

jbcrobert
個人積分：524分
文章編號：70869331

524分

2樓

2018-11-11 0:39

名稱好難取 wrote:
但是唯獨前面面板的線材不知怎麼跟主機板連結

呃...你當初拆除線路時,不用看一下各線路的作用是???以及如何插接的???
我手中的機殼和板子比你更舊,所以我也看不懂.哈.
前面面板線,應該有usb擴充插槽的.硬碟指示燈的,電源指示燈的.以及電源啓動線.

Nebuchadnezzar
個人積分：1902分
文章編號：70869385

1902分

3樓

2018-11-11 0:45

名稱好難取 wrote:
最近將用了好幾年的...(恕刪)

接上面沒有文字標是? 沒有的話你要把線也拍進去(順便也拍機殼面板的接口), 或著摸索看看它是連接到面板的哪個部分

最下面綠色的是音效(F_AUDIO), 藍色的是USB(F_USB1)(先確定機殼面板沒有1394的話...), 另外兩個黑得要看線了

5pin的可能是單一USB, 最大的應該是開關燈號(F_PANEL)那些了, 這組最麻煩, 可能要把端子拆出來

jbcrobert
個人積分：524分
文章編號：70869464

524分

4樓

2018-11-11 0:55

這篇給你參考:
【教學】客戶新機組裝流程圖

因為你的是整合型的插頭,所以比較難直接判斷接位..如樓上所言,只能往線路源頭去摸索是何種線路了.
各裝置的連接線接至主機板上的插座

該不會是舊機殼是品牌電腦的機殼?

LynnfieldShow wrote:
最大的應該是開關燈號(F_PANEL)那些了, 這組最麻煩, 可能要把端子拆出來

有可能需要一組一組配對了.因為各家主機板配置位置又不一定相同.
還得要對照主機板說明書才明瞭.
