籌畫了很久的主機，終於在星期六可以公開拉~~~XDD
希望大家喜歡我們的做品
小弟我負責的是黑寡婦的主題改裝~~在此為大家進行詳細介紹~
介紹一下改裝的概念
首先黑寡婦在復仇者中並沒有大家耳熟能詳的英雄特色(((除了身材之外
但是還是能發現一些特別的地方
從圖片可以看到，腰帶部分的圖案其實就是黑寡婦蜘蛛背後的圖案衍生而來
武器的部分是在手腕上的雷射發射器，是近戰用的武器，而且兩手都有
所以整個改裝的概念就是 "對稱的紅黑配色"改裝主機
硬體規格：
MB
Msi Z170A GAMING PRO
CPU
Intel i7-6700K
VGA
Msi GTX 980 GAMING 4G
RAM
ADATA XPG Z1 DDR4 2400 DRAM Module 4G
SSD
ADATA XPG SX930 240G
CASE
Thermaltake Suppressor F51
PSU
Thermaltake Toughpower DPS G 750W
FAN
Thermaltake Riing 140mm高風壓水冷風扇(紅光)
水冷規格：
CPU
BP-WBCPUIAC-CUMBKIBK Intel 1150/2011專用
VGA
BP-WBVGNGTX980MGNPAC Msi 980 Gaming專用
PUMP
MCP355 DDC馬達
BP-PMCTDDCTPAC-CL DDC透明上蓋
BP-DDCPC-BK DDC黑色散熱
WATER TANK
BP-WTZM100PV2-CLBK 100mm圓柱水箱
RADIATOR
Thermaltake Pacific RL240 120mm 2D冷排/厚65mm
FAN
Thermaltake Riing 120mm 120mm紅光LED/冷排散熱
COOLANT
Thermaltake Coolant 1000 1000cc紅色水冷液
TUBE
BP-NCCLT16ACBK-L500 16mm不透光黑
BP-NCCLT16ACIRD-L500 16mm透光冰紅
水冷接頭：
BP-MBEML16 16mm硬管對接(純黑)
BP-MB45R 45度可旋轉接頭
BP-MB90R 90度可旋轉接頭
BP-MBTIIR-C 三通接頭
BP-MBWP-C04 注水頭
BP-MBWP-C42 雙公對接
BP-MBWP-C64 延長40mm
BP-MBPRE-06 豪華水堵頭
BP-MBWP-CT 溫度感測
BP-MBSR5D 雙母蛇管
BP-MB90DIG14 雙母90度接頭

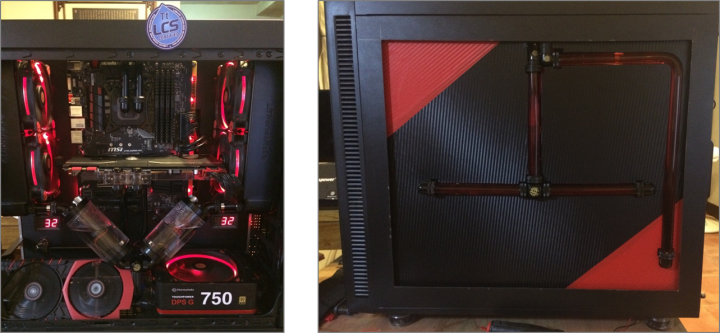

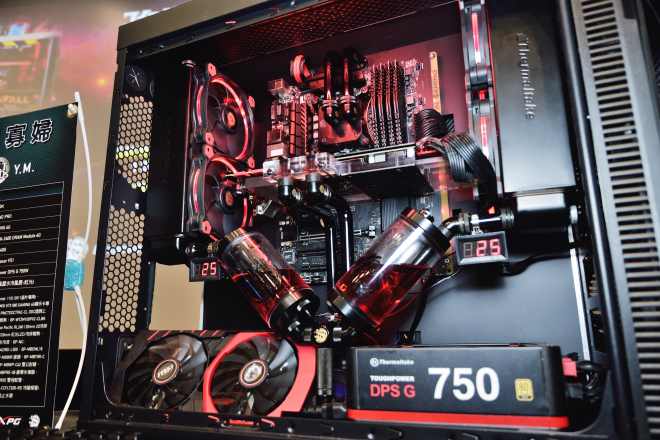

先來看一下整體~~
正文開始~~~!

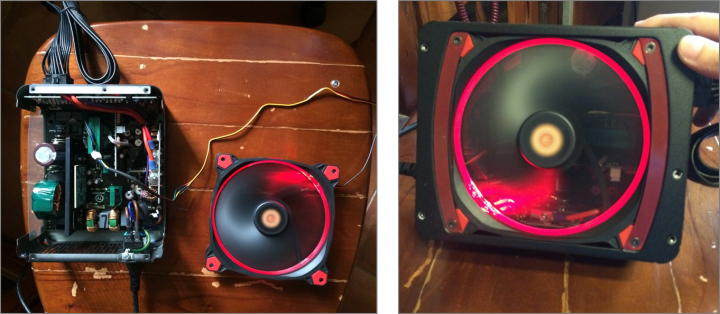

改裝前，我習慣先把各部件弄好，首先動刀的就是PSU啦~又是一個保固失效的概念....
PSU塞進140mm的Riing!!真的好好看~~

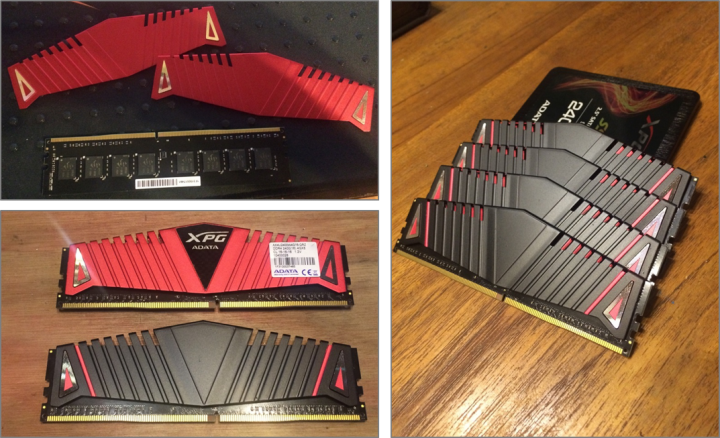

原本紅色的ADATA Z1
不過這次配色是以黑色為主，紅色為輔~所以採用遮噴~~

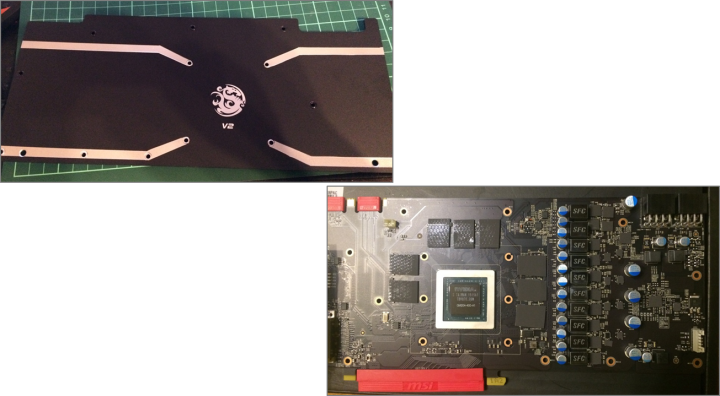

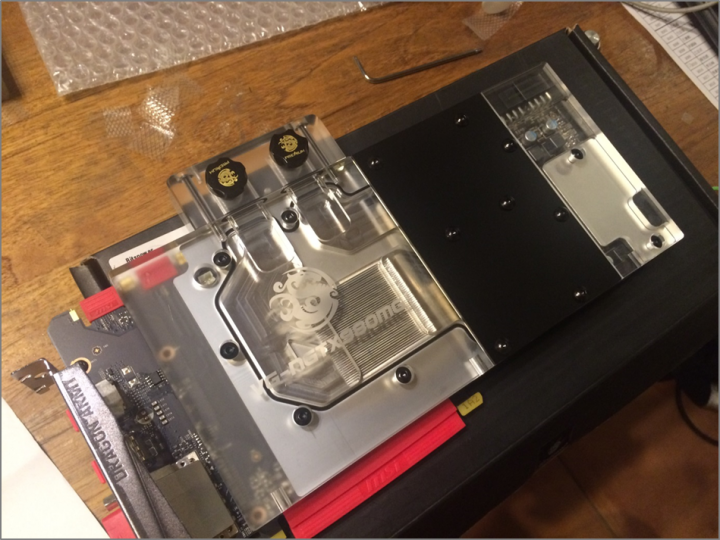

顯卡~~非常龜毛的一個蘿蔔一個坑~~一塊一塊慢慢貼XD
背板部分也是遮噴上銀色線條
正前方原本銀色的水路蓋，也噴成黑色~

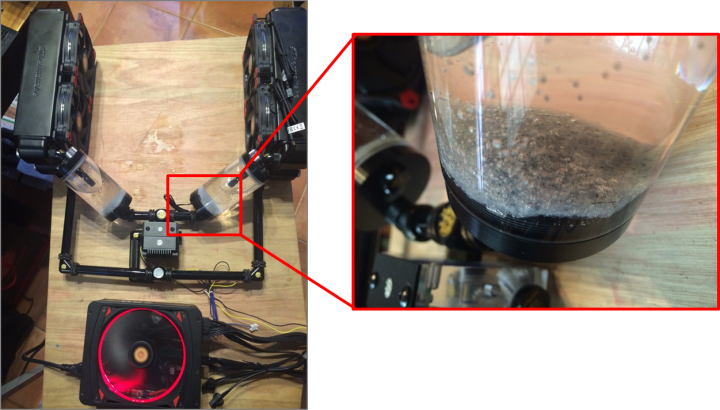

在組裝前，最重要的事情!!洗冷排~~這次使用兩個240厚排
在水箱部分放上海綿，大家可以看看下圖中放大的位置...超級髒阿~~~
要是這些雜質卡在CPU、VGA冷頭內就會非常麻煩
前置工作完成，開始動機殼囉~~

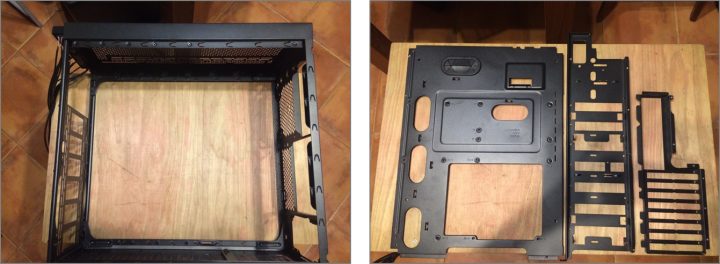

為了製作出對稱的效果，主機板背板是一定要重製的
先把鉚釘都拆光~~~~~~
採用的是滑軌的概念，上面開洞再鎖上滑軌，圖片右邊是在測試垂直度跟是否有對準
重製後的主機板背板，尺寸確認之後就陽極成照片右邊的消光黑

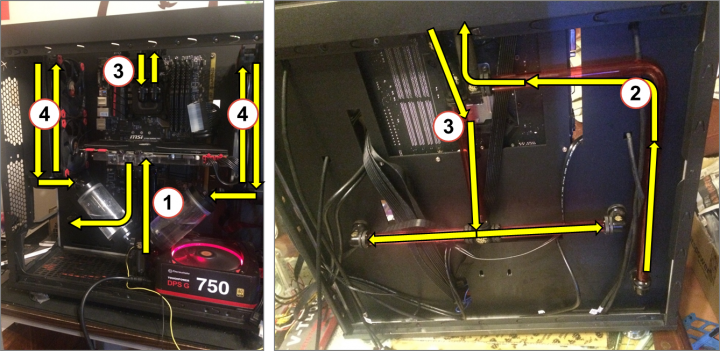

這邊先介紹一下水路的跑法
左邊是正面，右邊是背面
1.PUMP從底部把水往VGA冷頭打，從VGA出來之後走左下角的線路繞道背面去
2.後面出來之後直上並轉90度後從中間上方繞回正面
3.從正面中間進入CPU冷頭後再度從正面上方跑到背面，到背面之後T字型分成左右兩條水路
4.T型分流從背面回到正面之後各自進入左右兩個冷排，冷排散熱完之後進入水箱，完成一個循環
這種平行水路在PUMP夠力的情形下，可以得到較佳的散熱效果
不過這種效果只有在燒機或是高負載的狀況下才會看的出來
正面水路的細節
左邊直接一個雙彎進入背面，沒有使用接頭
顯卡主要支撐是靠兩條水路，一條連接在背板上，一條連接PUMP

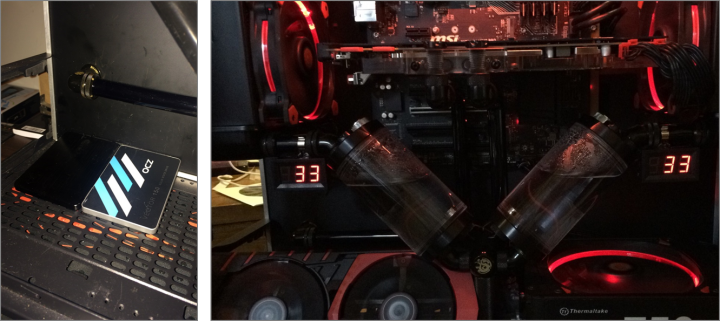

左邊預留的長條孔洞是放置SSD的位置，線材可以直接通過
前方最後會掛上VGA原本的高風壓風扇，將拆下來的風扇變成SSD的散熱!
在高讀寫的狀態下，溫度可以差4~5度

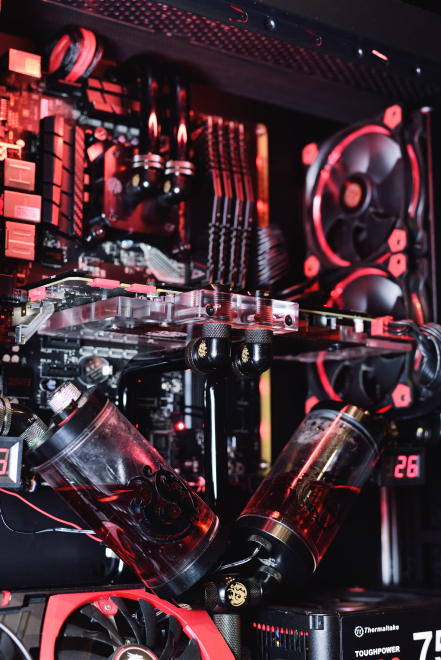

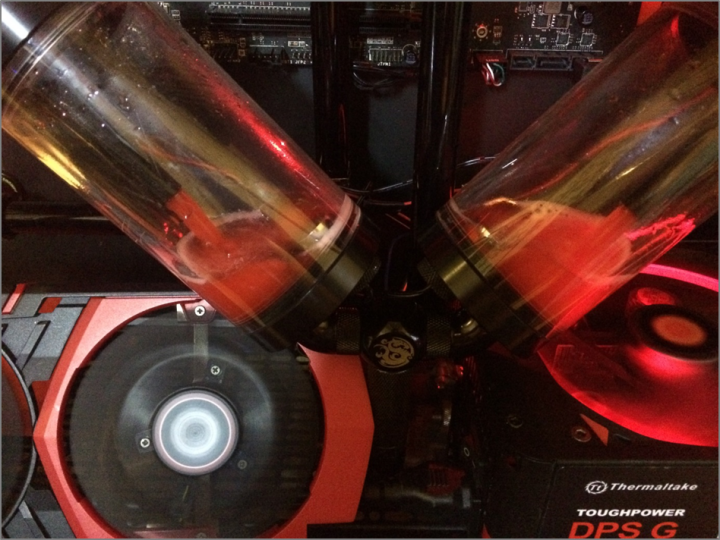

水箱部分經過調整，兩個水箱水位是同高，並且掛上溫度計
圖中是3鐵支XDDDD

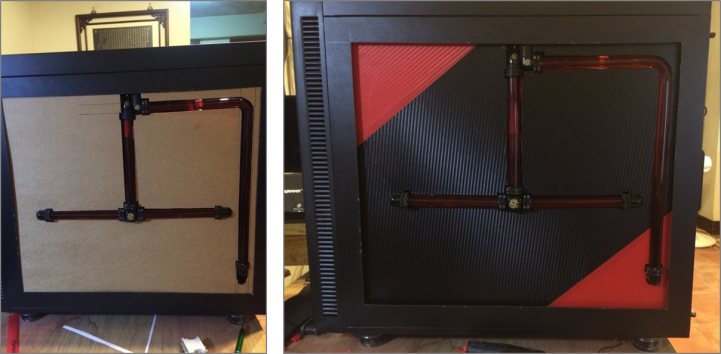

背面水路的部分，採用冰晶紅色的壓克力管，
這麼漂亮的管，當然是要讓他露出來~
所以先用牛皮紙板量出管路位置，再透過包膜美化
有沒有很性感XDDD

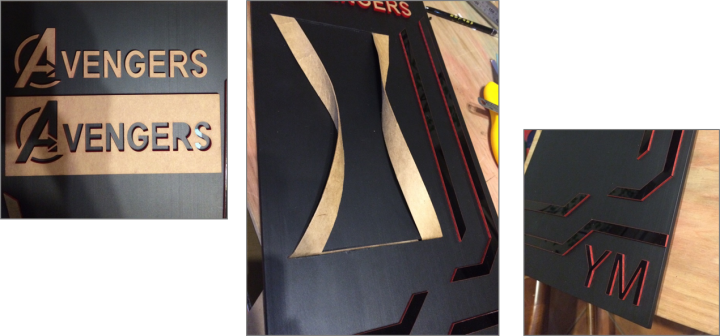

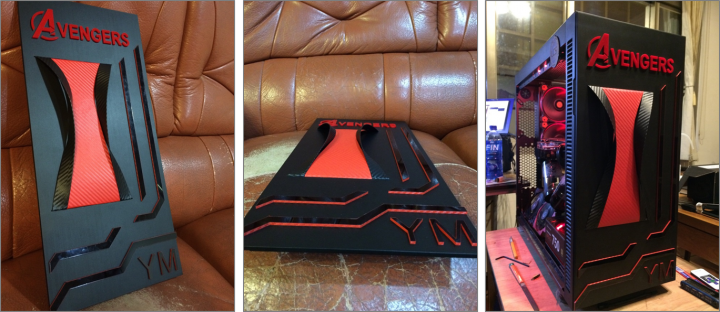

前面板，用AutoCAD畫出復仇者的圖案後，採用壓克力切割~
然後要放上黑寡婦腰帶上的圖案，這邊是用長條狀牛皮紙板扭轉出S型的弧度，讓整個圖案有立體感
再加上一些壓克力線條與我的ID~~~

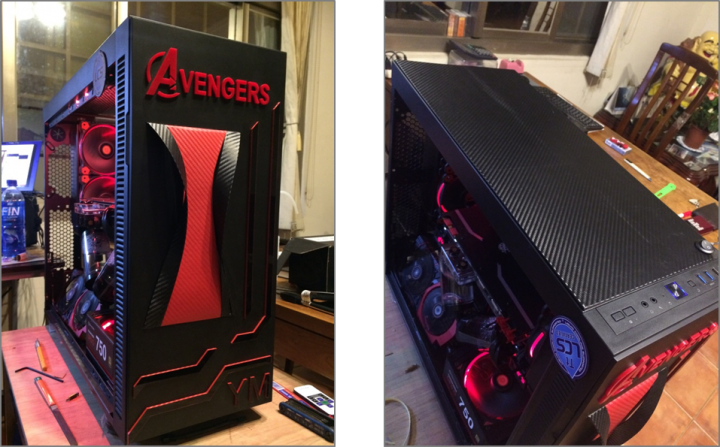

前面板整體完成~~~
兩條S型線條包上黑色卡夢膜，中間再鑲嵌一張紅色卡夢包覆的立體紙板

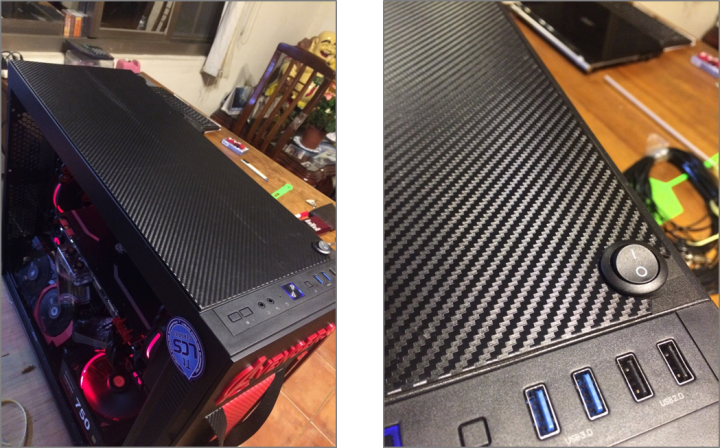

上蓋因為有開孔放入主機板背板，因此用紙板+黑色卡夢製作一張檔版
開關是內部的冷陰極管開關
最後一步~~上水!!!
Tt的透明紅色水冷液
謝謝大家耐心看完這次的改裝，終於解禁XDDD

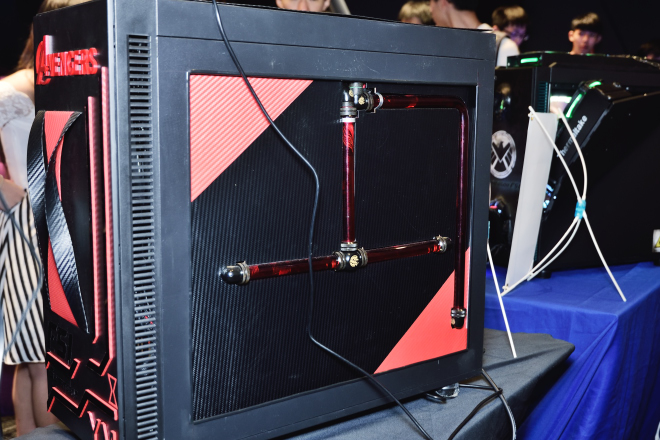

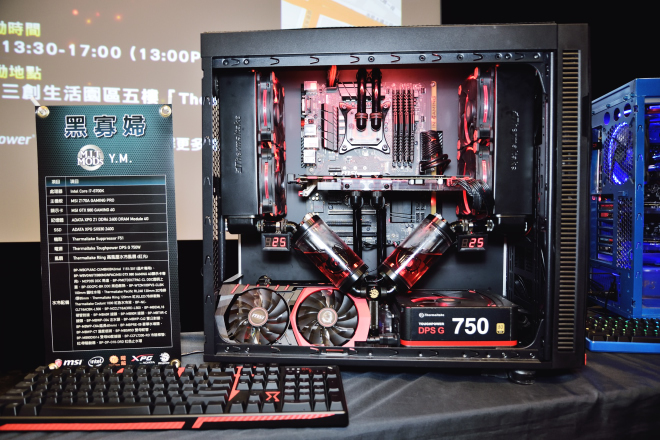

以下是活動當天的照片喔~~
謝謝觀賞~~~
