[DIY] 自己動手做電腦裸機測試架

日前用剩下的電腦料件組了一台電腦，為了能方便抽換，而且也不太想花錢買機殼，隨手拿了一塊防護泡棉來做基底...

但泡棉的鋼性隨著時間愈來愈軟，中間的橫橋也已經開始往下陷，質感也堪慮...於是找起了電腦裸機架產品。但上網找了一陣子發現電腦裸機架售價動軋2000元起，有些知名廠家設計的還要4000元上下，但已經超出個人預算(真的太貴了...)

於是把念頭轉向自己動手來做，而且預算壓在500元內...
某日看到家裡另一台電腦的LCD架時，發現似乎是個可行的做法，於是也訂了一個LCD架來做這次裸機架的主體。

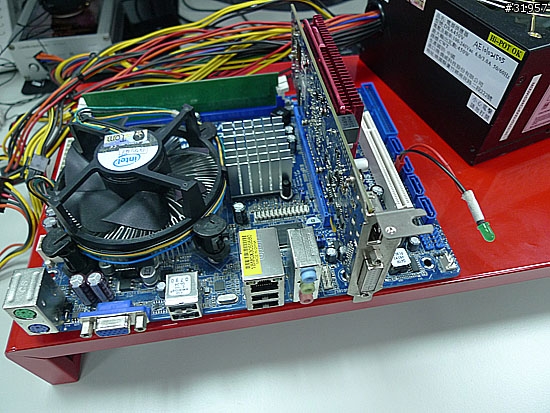

第一步把主機板定位
先規劃各部件的位置...

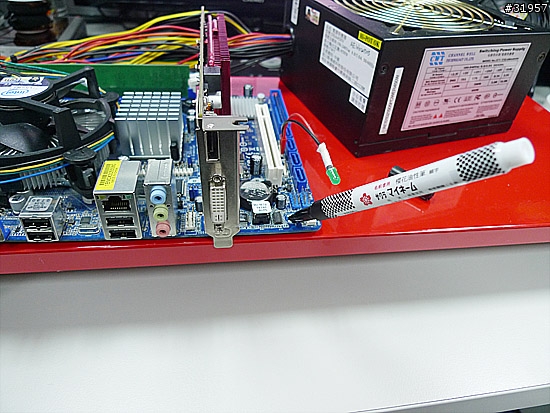

第二步：拿奇異筆把孔位給標示出來...

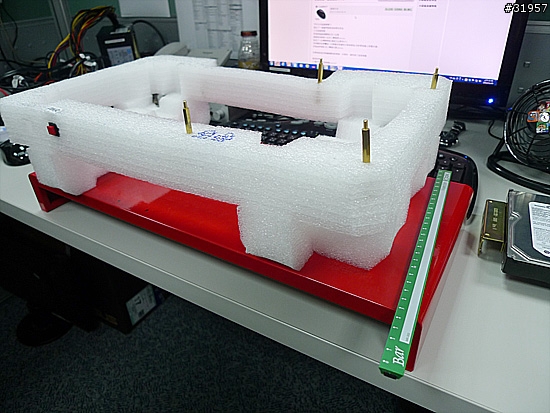

下圖是拆下來的泡棉機架，而下方的LCD架就是這次DIY目標。


第三步：標後各孔位後，再把洞給鑽出來（大小要注意，精確些）
這部份也是這次最要注意的地方，孔位鑽的好，組立沒麻惱!!


第四步：組合電源開關
把開關置入後，再把螺帽鎖緊。


第五步：組合電源和硬碟指示燈
我把這二個指示燈的孔位開在離電源鍵不遠的地方...


這是購入的指示燈LED，一紅一綠...(長的腳是正極，短的腳是負極)


店員說是5.7伏特的，但要如何確定LED是否能正常亮起?
只要拿幾顆電池就能簡單檢測了...


在這邊我徵召了在一旁觀看的小童工，讓他們也湊一腳~~

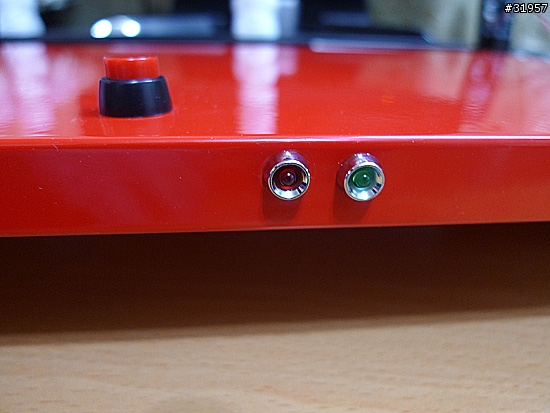

沒一會兒二顆指示燈也都鎖在架上了。


第六步：製作配線。

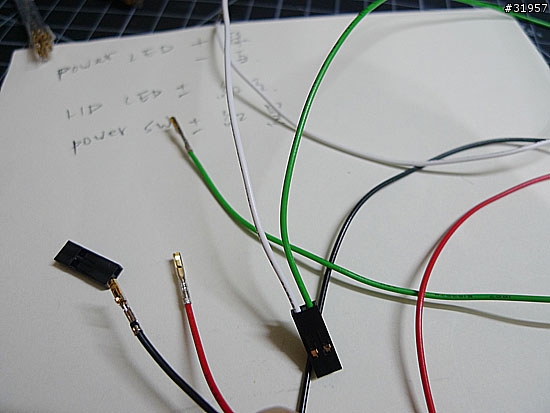

挑好杜邦線的顏色配對好，製作插頭。


接著再拿鉻鐵接好所有的線...


焊好後把熱縮套管套上，再用黑色膠帶（電火布）補強。

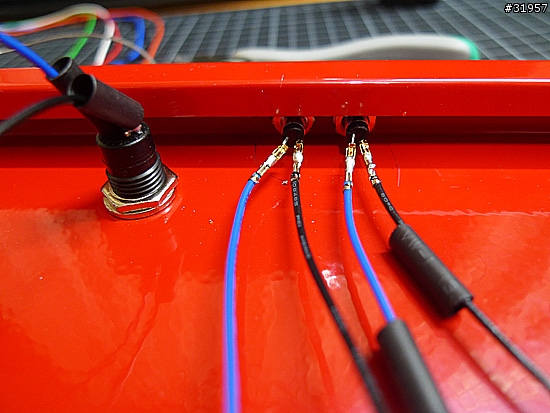

把機架上另一頭的接線和剛配對好的色線也接好；最後再用自黏式扣夾固定。


用S型固定收線，用意是平時可做收納長短調節。
(進階：在背板處也有空間可做為硬碟支架懸吊空間；做法就打好孔，鎖上硬碟支架)


第七步：切割海線墊。
割好適當的大小，以便放置電源供應器或其它裝置。


最後把銅柱鎖上，完成

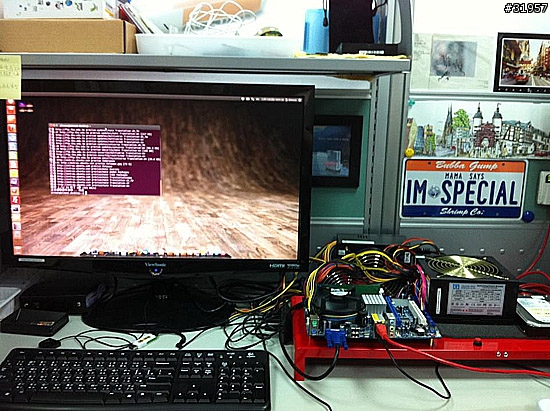

實際把主機板和電源供應器及硬碟都置放在適當的位置，接線插好後開機
這樣就有了自己做又省錢的DIY電腦裸機測試架囉。


分享給大家~
