去年做了一台CAR PC,剛好滿一年了所以就來做一台MINI PC吧
相關零件如下
3.5"主機板
CPU:Onboard Intel® ULV Celeron® M ULV 600MHz/LV
Chipset:Intel® 852GM + ICH4
RAM: DDR SO-DIMM 512MB (P拍1300購入)
HDD: 2.5" 20GB (NB升級留下)
Intel 2915ABG Mini-PCI 無線網路卡(Y拍410購入)

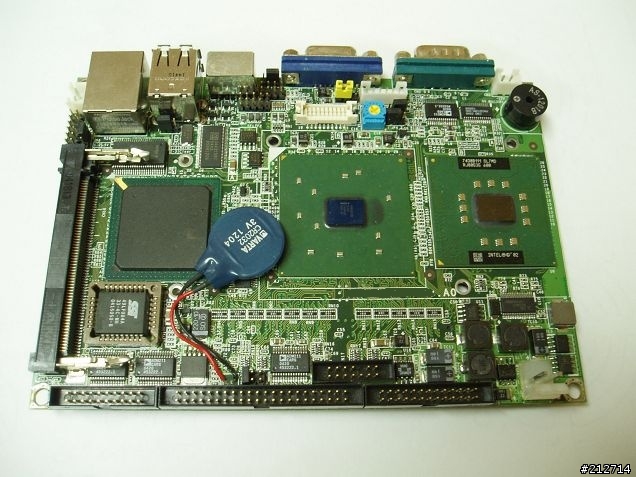

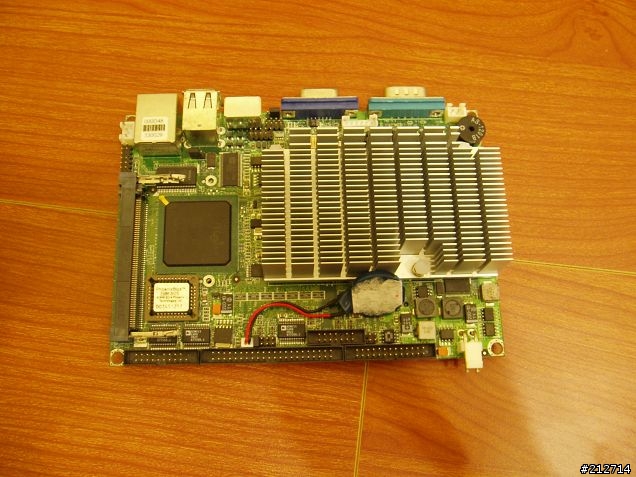

1.主機板外觀
2.主機板外觀(含Heatsink)

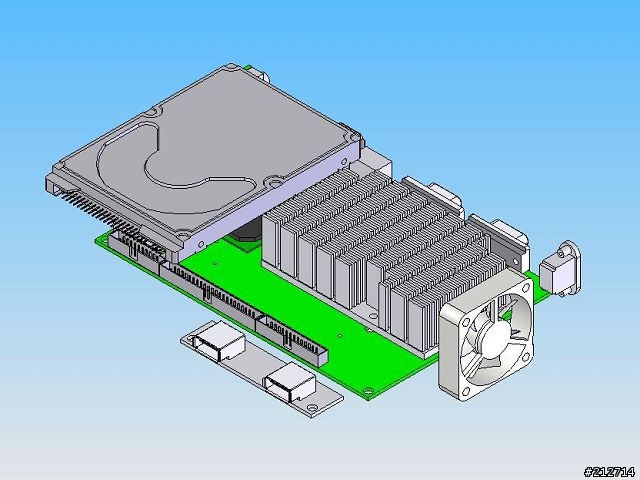

3.第一件事當然是將主機板畫成3D
4.以最小間距將各零件排入

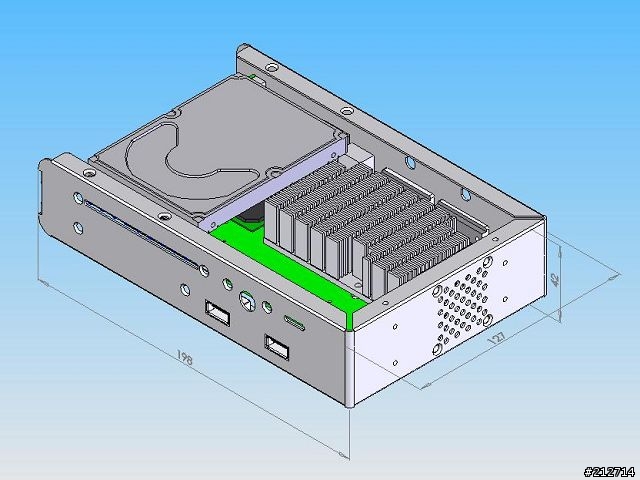

5.繪製內框
6.繪製外框

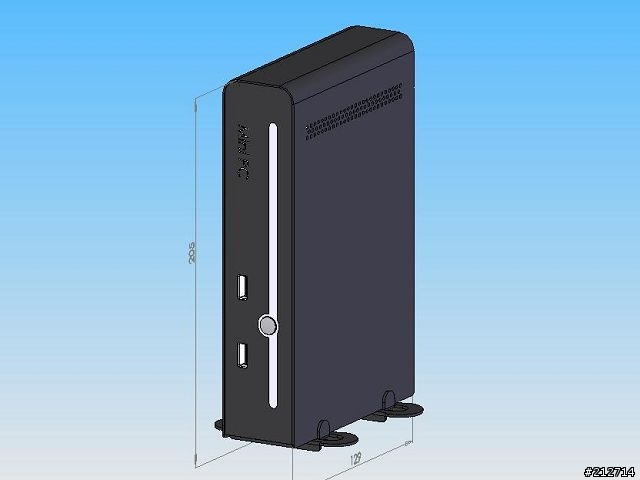

7.繪製腳座(讓主機可直立擺放且遮住螺絲), 主機前方貼銘版

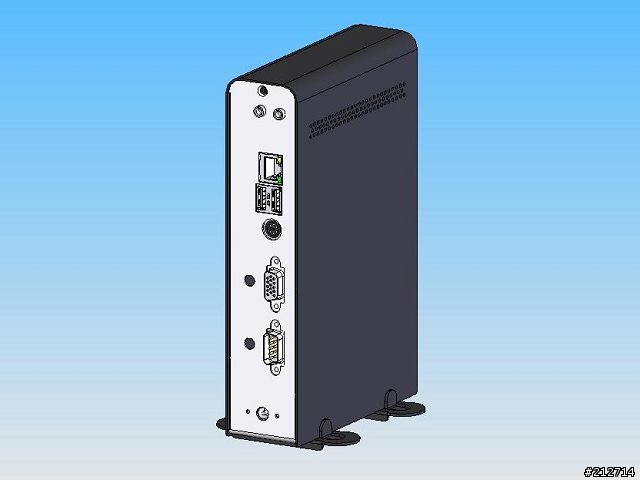

8.主機後方圖
繪製完成後出圖給NCT廠商製作外殼(廠商熱情贊助)

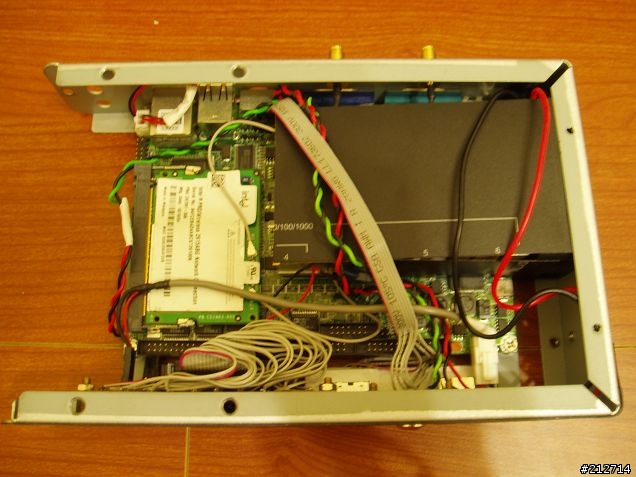

9.將主機板裝入內框

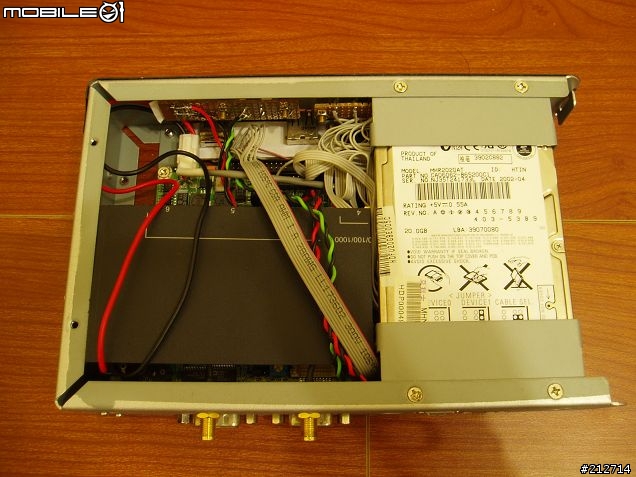

10.裝HDD

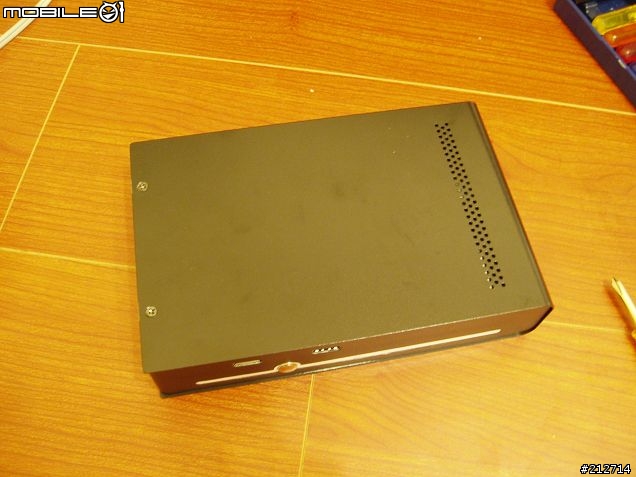

11.裝外框及貼銘版

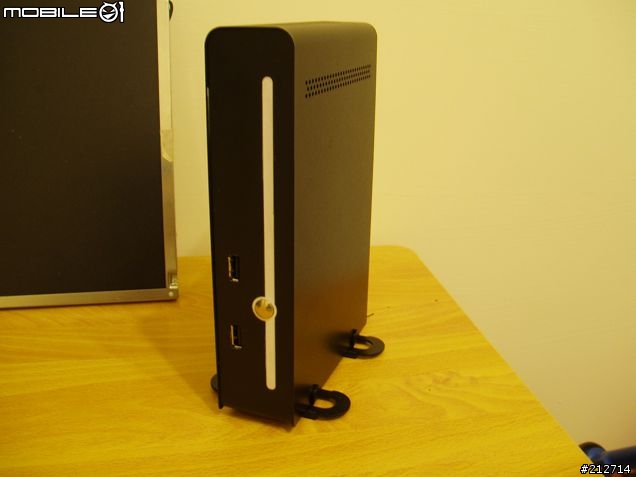

12裝上腳座(206mm*129mm*44.2mm)

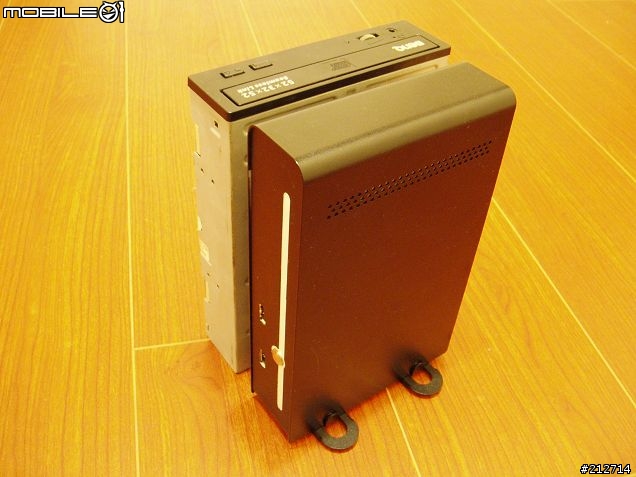

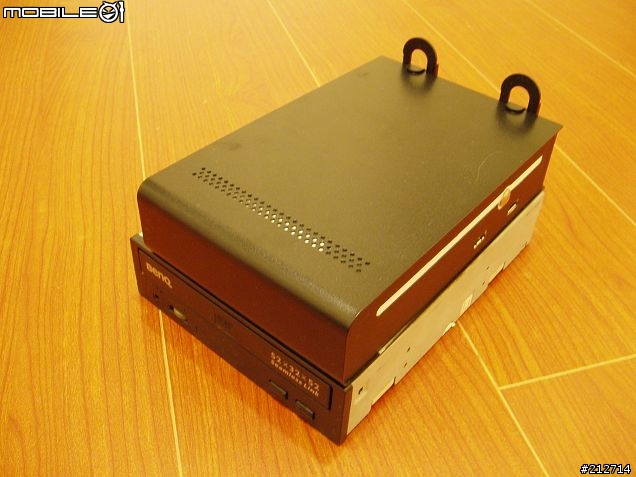

13.大小與一台CD-ROM差不多
14.橫著放

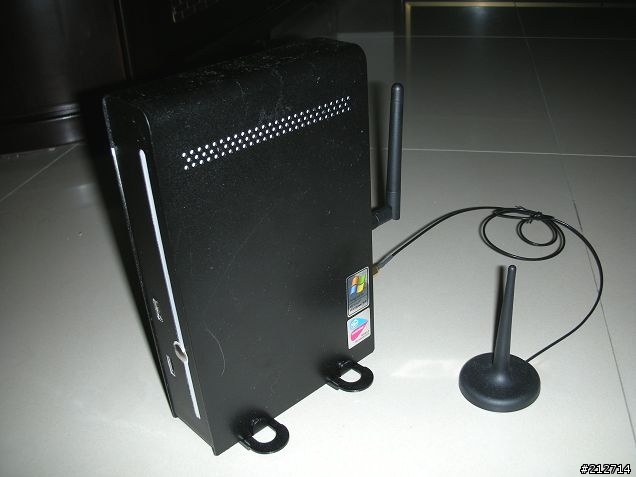

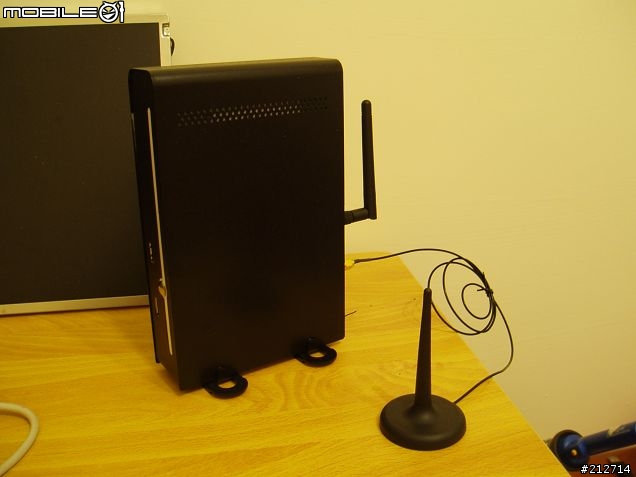

15裝上主天線與副天線

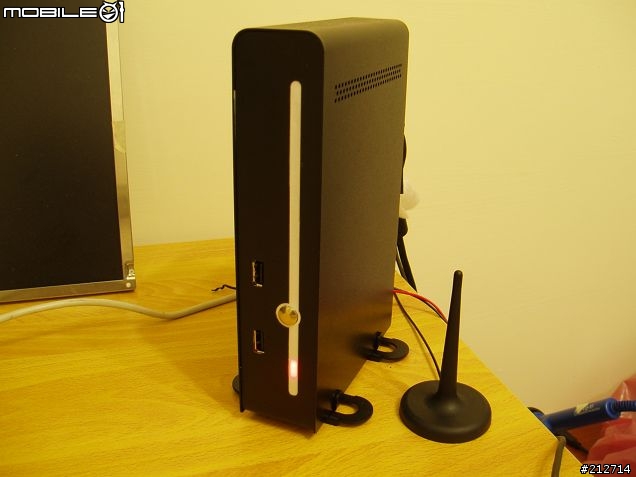

16.插上電源(插上電源未開機電源燈就恆亮,好像主機板的設定就是這樣吧)

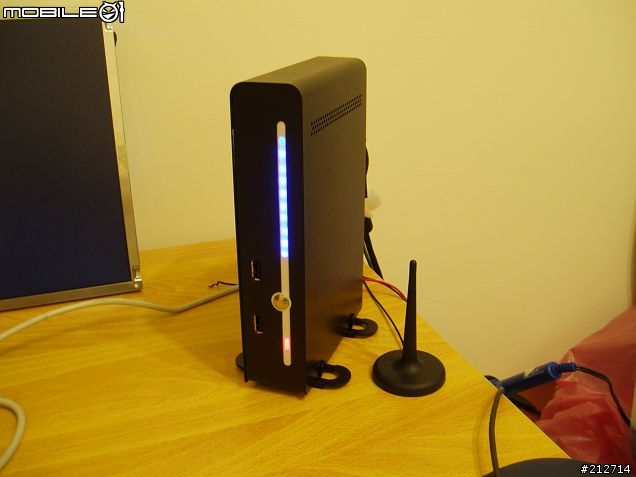

17.硬碟空虛裝置 LED*10

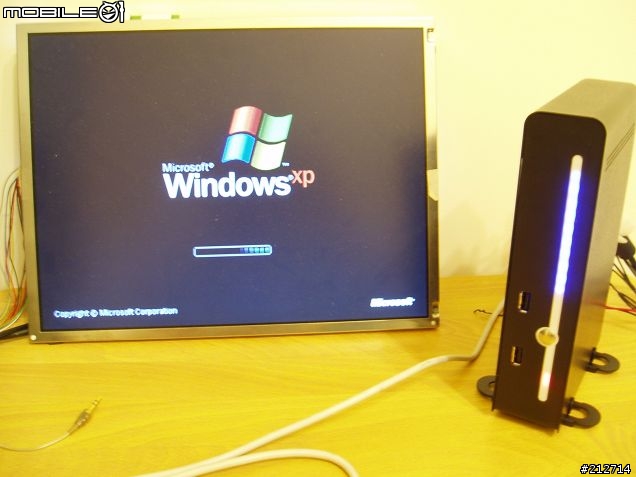

18.WIN XP開機 (此主機板支援USB-CDROM開機,所以按裝作業系統時是用外接CD-ROM)

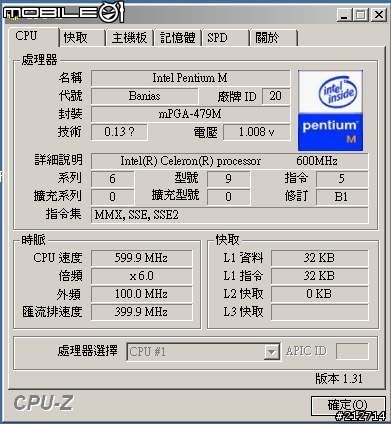

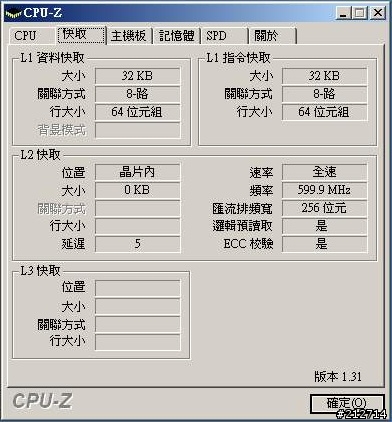

19.用CPU-Z檢視CPU資訊

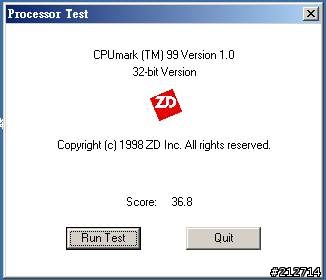

20.CPUmark99測試得到的分數只有36.8
PS:P4 530 3.0G 分數有173

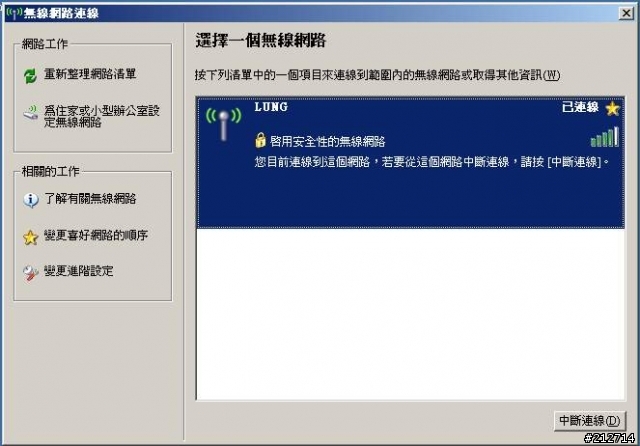

21.無線網路連線OK
22.從廠商那拿到他們幫客戶做的認證貼紙,就要了兩張貼上去
電源部份是用+5V DC
但是Celeron® M 600MHz + 852GM ICH4,的效能並不是很好
在顯示方面用3DMARK2005測試,竟然不支援所以無法測試
Centrino = Pentium M + 855GM + Intel的無線網路晶片
使用Intel Centrino測試程式就只有Intel 2915ABG Mini-PCI 無線網路卡被打圈
CPU及Chipset均被打X
這個板子有PM 1.4G的版本(但是柪不到)CPUmark的分數是147
之前CAR PC所用的P-III 750 CPUmark的分數是38.9
後來換成賽揚1.3G(圖拉丁) CPUmark的分數是64.7
故目前這台MINI PC只擺在家好看的(因為還沒有找到適合的變壓器)
謝謝觀賞
