想說家裡已經服役快4年的E8400該換了,
趁快開學的短短時間內拜託好友阿德一起幫忙組了這部新機,
先說我沒有要超頻,
主要是影音作業﹑臉書﹑上bbs和玩遊戲,
那利用這個假日跟好友阿德去把東西買齊,
除了螢幕收下親戚換下20吋,
硬碟也沒跟著換熱門SSD,
還有顯示卡還是當初上網標得2手9800GTX＋,
這次組機花了快2萬大洋,
但現在我覺得花得還算很值得
小分享一下配備和照片,
對於一般使用者那這電腦應該是挺不錯
不囉嗦了,直接看圖去
♂♂開箱前的大合影
♂♂承襲HAF 912血統卻價錢少了一張千元大鈔的HAF 912戰鬥版,
這也可以算是另類早買早享受而晚買享折扣吧
♂♂沖網孔設計的前面板
♂♂在機殼上方的電源鍵﹑重置鍵﹑音效 x 1﹑MIC x 1﹑USB 2.0 x1﹑USB 3.0 x 1
♂♂3個5.25吋沖網孔面板以及1個5.25吋/3.5吋沖網孔面板
♂♂前進氣透網孔
♂♂左側板
♂♂感覺像轉印處理出haf字
♂♂可以自行加14/12公分風扇
♂♂機殼背部有1個後吹運作12cm風扇
♂♂風扇下方預留3個水冷孔
♂♂有7+1個擴充槽
♂♂下置式Power設計
♂♂右側板
♂♂這一側可以用來走背線
♂♂對應主機板CPU安裝處底部有開孔,
♂♂有好多個方便安裝束線的開孔
♂♂機殼頂部
♂♂深深地刻出Cooler Master
♂♂頂部後方提供可以裝置一組20cm風扇或兩組12cm風扇的散熱孔
♂♂機殼底部
♂♂機殼底部有4個大黑色圓型墊腳
♂♂提供電源供應器進風的散熱孔
♂♂防塵網可以取下
♂♂內部採全面黑化處理,
適用Micro-ATX﹑ATX主機板,
內部空間可以裝下高度17.5cm的CPU散熱器
♂♂4組5.25吋擴充槽的其中1組有免螺絲固定工具
♂♂2組3.5吋硬碟架可以同時容納6 顆3.5吋硬碟
♂♂第一組硬碟架另一側有4顆固定螺絲
♂♂4顆固定螺絲取下才可以移動硬碟架,
而多出的空間可以讓機殼支援顯示卡長度由27公分加大為39公分
♂♂1個獨立的2.5吋硬碟架可以同時容納2顆2.5吋硬碟
♂♂2.5吋硬碟架可以拆下
♂♂機殼後12cm風扇是3Pin電源設計
附上3-pin轉大4-pin電源接頭的轉接線來使用
7+1組擴充槽使用可重複利用擴充卡檔板
♂♂下置式電源安裝處的4個角落有圓形防震軟墊
♂♂內部線材
♂♂前面板與機身可以分離,
看看前面板背部外觀
♂♂5.25吋沖網孔面板有防塵網設計可以方便清理灰塵
♂♂前進氣透網孔也有防塵網設計
♂♂防塵網可以取下
♂♂沒有前面板了
♂♂機殼上方的IO埠
♂♂機殼前方底部配了1個12公分風扇(1200 RPM / 17 dBA),
這裡還可以再加一個12公分風扇
或是不用兩組12公分風扇而是利用預留孔位可以改裝1個20公分風扇
♂♂配件與說明書
♂♂Speaker﹑黑色束線﹑3.5吋轉5.25吋轉接架﹑2.5吋轉3.25吋轉接架﹑3.5吋免工具固定支架﹑防盜擋片﹑SSD轉接架以及銅柱鎖等
♂♂我的電力需求應該450w～500w就搞定了,
曾看過金牌550w開箱文,
那這個應該是新推出金牌450w只是電力輸出比較小,
入手購買來使用了
♂♂彩盒背面一堆資料裡,
我已經知道是單路12V,
還有過電壓﹑低電壓﹑過電流﹑過載﹑過溫﹑短路這6種保護設計
♂♂配件
♂♂外殼採用黑烤漆處理
♂♂各項電力輸出規格標示,
相關電力輸出範圍部分可以知道是單路12V電力設計,
單組12V電力輸出最大為35A（約420W）
♂♂位於金屬防護網下方的12cm變速靜音風扇,
屬於7片扇葉設計的雙滾珠軸承風扇,
支援PWM轉速控制
♂♂電源輸入插座支援全域式電壓設計,
一旁的散熱出風口採用蜂巢型孔網狀設計
♂♂每組線材分別加上黑色尼龍編織網包覆
♂♂20+4 Pin ATX接頭線材末端加入黑色收縮膜來固定
♂♂4+4 Pin的CPU電源接頭
♂♂PCI-E顯示卡專用線材有2組6+2P Pin
♂♂1條大4-PIN專用電源線線材提供軟碟機專用的小4-PIN電源接頭
♂♂2條S-ATA線材的線材可以連接6組S-ATA專用電源裝置
♂♂特別注意彩盒上方有刮刮卡才買,
希望手氣好中大獎
♂♂彩盒底部
♂♂第一層是說明書跟擋板以及SATA線
♂♂H77-DS3H是技嘉H77主機板最便宜,
ATX尺寸的藍色PCB版本,
4個DDR3插槽
2個白色SATA3與3個黑色SATA2
內建Realtek ALC887音效晶片與Atheros GbE網路晶片
♂♂朋友跟我說說這樣就知道介面卡插槽規格了
2 X PCI-E X16有一組頻寬為X4
還有2 X PCI-E X1跟2 X PCI
♂♂主機板IO
USB 3.0非外掛晶片而都是H77內建
♂♂下吹式散熱器的GEMIN II S524
♂♂裝載7葉片S 形風扇葉的12公分PWM散熱風扇,
轉速範圍800～1800RPM,
安裝風扇的位置有預留14公分散熱風扇的孔位
♂♂有5根經鍍鎳處理6mm熱導管
♂♂散熱鰭片排成L型,
拋光過銅質底座也經過鍍鎳處理
♂♂安裝扣具﹑背板﹑散熱膏
♂♂國產elixir DDR3 1600 8G記憶體M2X8G64CB8HC5N-DG,
插了就直接DDR3 1600,
不是那種DDR3 1333超1600記憶體
♂♂兩隻RAM就擴增到海量16GB
﹡﹡﹡﹡﹡﹡裝機去﹡﹡﹡﹡﹡
♂♂各種螺絲一大包很難分,
自己照說明書分一分
♂♂安裝銅柱小工具超方便
♂♂兩隻硬碟支架裝的方向可以有兩種,
就按照硬碟架方向吧
♂♂2.5吋轉3.25吋轉接架可以安裝2組2.5吋硬碟
♂♂硬碟支架裝的方向也可以有兩種
♂♂3.5吋轉5.25吋轉接架上場
♂♂裝入5.25吋空間
♂♂第一組硬碟架轉個方向
♂♂把前面板拿開後,
前金身下方的紅圈處螺絲鎖好會讓硬碟架更固定
♂♂12公分風扇可以往下裝
♂♂獨立的2.5吋硬碟架可以改裝至第二組硬碟架上
♂♂S524扣具的Intel扣具孔位可以調撥LGA 1366 / 1156 / 1155 / 775位置
♂♂S524上LGA 1155準備好了
♂♂S524可以有3種安裝方向
♂♂也幫記憶體散熱
♂♂這方向可能會考驗機殼內部邊緣
♂♂這個方向是不對,
我想應該是卡到顯示卡
♂♂我的記憶體高度未超過4.7公分就不會卡到S524
♂♂機殼上方預留給CPU 8PIN的孔很大
♂♂第一個SATA3座跟顯示卡不會卡卡
♂♂POWER反著裝
i7-3770
GA-H77-DS3H
9800GTX＋
elixir M2X8G64CB8HC5N-DG DDR3 1600 8G X2
GEMIN II S524
金牌450w
HAF 912戰鬥版
♂♂整線功力普普通通囉

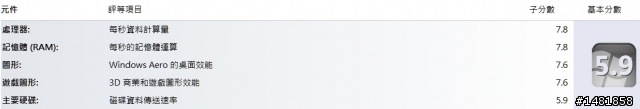

♂♂測了一下win7效能

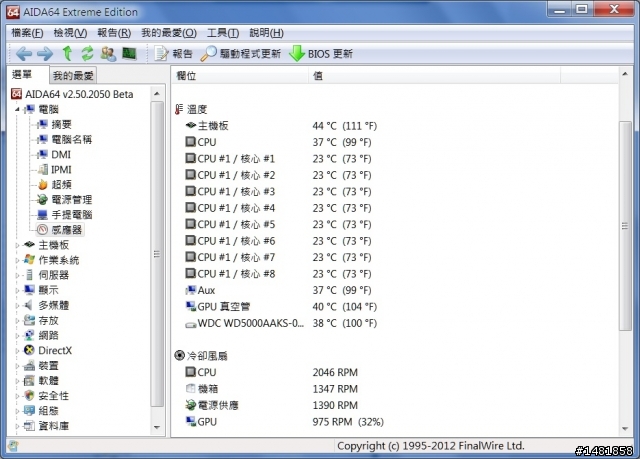

♂♂待機溫度
先來說說機殼好了,
我覺得是前後風扇運轉生粉安靜,
整線設計也不錯,
硬碟架設計很適合像我有很多牧場的人方便抽換,
那組可以轉方向硬碟架也滿足對硬碟有不同擺放方向需求的人,
至於我覺得可以改的更好的地方是機頂散熱孔的風扇應該不能省,
以後我可能考慮再加裝機頂一組20cm風扇,
像轉方向硬碟架跟7組擴充槽擋板固定螺絲可以都是省力大頭螺絲,
5.25吋擴充槽的免螺絲固定工具也要再多個2組,
這樣我會覺得更棒
電源方面就沒什麼想法,
線材長度夠走機殼背部整線,
電力接頭種類與數目也夠用,
看小測的穩定度也沒有大問題,
我想其他就交由時間去印證金牌的耐用度了,
保5年也不算短了
GEMIN II S524看來對i7-3770夠用了,
燒機測試的其中一核最高溫度才68度,
現在的風扇轉速直接交給主機板上頭pwm控制,
風扇聲音很安靜
至於i7-3770加H77-DS3H效能,
雖然電腦不是那種最頂級,
對我不超頻來說也很贊了,
連記憶體都衝16G了,
這下要好好想怎麼利用,
顯卡也有當初上網標得2手9800GTX＋,
對現在ps﹑打暗黑3﹑轉影片這些需求也夠用了,
近期應該是要認真考慮存錢再買個256G SSD才會讓這部電腦更快
常看熱心網友發文而獲得新知,
這次了解原來PO文也不簡單,
最後謝謝好友對於測試指導
﹡﹡﹡﹡﹡﹡0901補充﹡﹡﹡﹡﹡
底下就小測整機穩定度,
同時cpu跟gpu一起燒機,
燒機時間就以執行super_pi 32m時間為準,
沒專業設備,
所以就僅供參考
♂♂cpu被super_pi的8匹馬狂運算
gpu好像沒滿載,
♂♂super_pi 32m穩定測完約15分
﹡﹡﹡﹡﹡﹡0907補充﹡﹡﹡﹡﹡
H77-DS3H手氣不好啦,
只有7-11中杯思樂冰lol
昨晚就跑去附近7-11兌換了
♂♂把兌換號碼到i-bon按一按轉成兌換卷
♂♂有點長的兌換卷,
思樂冰兌換日最晚到9月23日,
只是i-bon列印最晚日是16日
♂♂照片看起來很大一杯,
可是吸個兩下就ko,
有點令人不滿足,
想加錢換大杯也不行,
強烈認為涼爽酷夏獎要換大杯思樂冰啦
好奇哪10位中了i7-3770K?
