前些日子小弟趁些排休空檔,以 高C/P值, 高效能, 低功耗 三主軸為前提,將設備升級一番.搭載用SEED TWINSYS ITX機殼對小而美絕配的HTPC夢想實現並與大家分享. 就整體而言主機已經達到HTPC的基本要求,但似乎還少了一些元素就是Blu-ray disc的播放及儲存空間的擴充. 要實現這些並不難,坊間一大堆外接盒隨手可得.但若要求 ”整體質感”的搭配就不容易了. 最後小弟決定再入手SEED TWINSYS影音模組,來對HTPC整體搭配並具高質感的實現...
ASRock Z68M + TWINSYS 完美絕配的 ITX HTPC 實現 - 系統組裝
組裝配備:
(1) 主機板: ASRock Z68M-ITX/HT Mini-ITX小板
(2) 中央處理器: Intel i5-2500K CPU
(3) 記憶體: Team Elite DDR3-1333 4Gx2
(4) 硬碟: Micron Crucial M4 SATA3 64G SSD
(5) 機殼: SEED TWINSYS 150W 美美機殼
(6) 藍光播放: SEED TWINSYS ODD模組 + ASUS BC-12B1ST BD-Combo
(7) 儲存擴充: SEED TIWNSYS HDD模組 + 1TBx2
A.藍光播放:
藍光播放的搭配也是以實用及高C/P考量為前提,因藍光燒錄目前較不普遍及價格較高,所以選擇BD-Combo機來搭配, ASUS BC-12B1S就效能及價格來看當然是首選.
SEED TWINSYS ODD模組+ ASUS BC-12B1ST BD-Combo疊疊樂.
SEED TWINSYS ODD模組配件,電源變壓器, eSATA線, 螺絲及貼心的束線條.
SEED TWINSYS ODD模組安裝說明,彩色印刷,簡單清楚.
SEED TWINSYS ODD模組背面,右邊是電源插孔及開關,左邊是eSATA接線, 因考慮藍光播放的高流量,eSATA是必需的.剛好可與主機模組的eSATA相連接.未來若升級藍光燒錄機也不怕燒錄速度問題.
SEED TWINSYS ODD模組內部照. SATA及電源線
ODD模組+BD-Combo,五分鐘組裝OK.

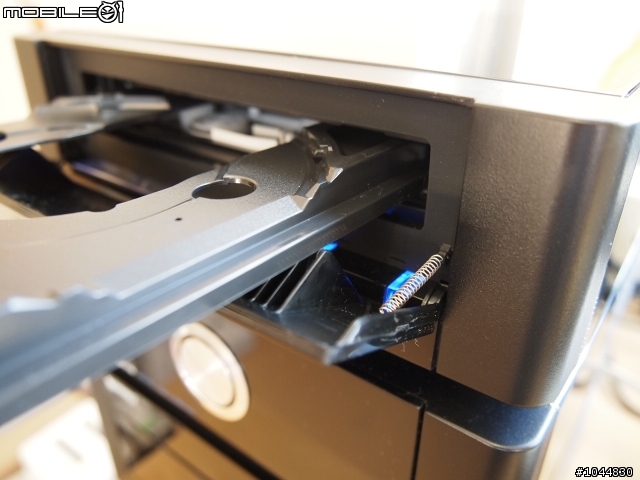

ODD前開面板及BD拖盤進出的配合相當順暢.
B.硬碟資料擴充:
HDD模組的搭配,本想用2顆2TB來做4TB資料擴充,但因泰國水患使硬碟供應量短缺,市場硬碟價格飆漲,所以先以2顆1TB硬碟安裝,改日待硬碟降價再升級.
SEED TWINSYS ODD模組安裝說明,也是彩色印刷,簡單清楚
SEED TWINSYS HDD模組正面照,搶眼的鋁金材質大圓鈕,讓整體質感指數破表,本以為是電源鈕,使用後發現是電源亮燈.通電後會發出炫麗的藍光,宛如高檔的Hi-End音響.不說是硬碟外接盒,你是猜不到的.
SEED TWINSYS HDD模組背面照,電源插孔及開關,資料傳送使用USB2.0介面,並非使用快速的USB3.0,應是考慮到售價及實用性後的決定.不過也還好, USB2.0 播放 1080p 影片也不會有太大問題,BT下載也是綽綽有餘.有聽到官方消息說USB3.0機型也在開發中,即將上市,不過先用先享受囉!
SEED TWINSYS HDD模組內部照,模組可接2顆3.5 HD,使用上單顆容量到2TB應該沒問題,但3TB是否也支援就不清楚了. 模組硬碟控制晶片是採用JMB351,使用上只提供 JBOD 模式並沒有高檔外接盒的 Raid 模式,JBOD 模式也就是硬碟容量加總模式,例如安裝兩顆1TB硬碟時,系統會自動加總成變成1顆2TB的實體硬碟.須特別注意的是一定要"同時"接2顆硬碟此模組才能使用.且使用前須先行備份,不然一通電於Window系統設定為JBOD單一硬碟後,資料將會完全消失.切記!切記!
模組內部還增添一個4CM風扇,可幫助硬碟使用時的散熱.
硬碟安裝採橫向,安裝時2顆硬碟的接線有點亂,2顆硬碟安裝一左一右,可避免卡線問題.
HDD模組+2xHD,十分鐘組裝OK
TWINSYS 三機一體.總高度只有25cm. 整體質感不輸高檔Hi-End音響.面板鏡面處理超亮...帥!!
我的劇院客廳.
DTS-HD點燈成功.感動滿分..
[後記]
綜觀目前多媒體播放機販售滿街滿谷,SEED 還能再 HTPC 這領域研發並提供如此高質感整體系列的 HTPC 模組實屬不易,我真要給他拍拍手耶!
