[分享] 新舊零件混種的愛妻二代機2600K服役(圖爆多，慎入)

本人LGA775工作機已經用了2年，主要用途是影像處理、影片轉檔，加上玩玩第3人稱射擊或賽車Game。

看著INTEL新推出的LGA 1155產品效能不錯，趁過年前鐵了心衝頂，跟隨版上許多人的腳步，把E8400工作機升級至愛妻二代機。為了可以大玩山地橋處理器超頻，照著其他大大指示下買K版，直接攻頂買2600K！！！

這次升級並沒有把整部工作機砍掉重練，自認保留了幾項堪用零件，一代老卡NVIDIA GTX280、海盜DDR3 1600記憶體、梭魚10代 320GB，把升級預算做最有效利用，間接也促成購入32nm製程的Intel Core i7-2600K CPU。

▼ 上一部P45升級後的多於零件



問了幾家店家，i7-2600K CPU要跟板子一起買，後來索性上拍賣購買ES版的i7-2600K CPU，出走九張小朋友。

板子是看了版上白嵐大的P67A-UD3P主機板開箱文，問了朋友似乎也沒有像某些板子有蝦密EFI BIOS災情傳出。板子規格還蠻和我，反正本身也不玩雙卡，又有4組USB3.0，問問價格還在可接受範圍，就決定這張了。

CoolerMaster 三寶的話，也是在版上看了幾篇開箱介紹。先說V6GT散熱器，想想2600K玩超頻的話，散熱器也不能太差，那這顆散熱器的評價不差。
電源供應器是早就想改用模組化，方便整理機殼內部線材，問題是模組化電源供應器瓦數都不低，這顆瓦數不會太浪費，我想或許之後升級更高檔顯示卡，或多接2-3顆硬碟，才能充分利用這顆電源供應器。

至於，HAF 912 Advanced機殼部分，黑化外觀不是主要因素，而是考量有USB3.0面版，而且內部空間可以容納GTX280長卡，機殼深度也裝的下V6GT散熱器。

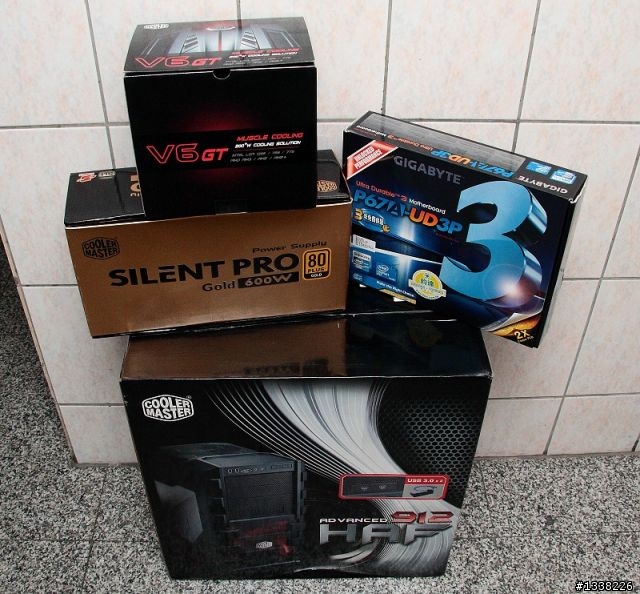

▼ 這次升級Intel Core i7-2600K CPU、技嘉P67A-UD3P主機板，以及CoolerMaster 三寶：V6GT散熱器、Silent Pro Gold 600W、HAF 912 Advanced，用了10張小朋友換4樣物品。



來看新敗入零件部分吧～

※P67A-UD3P主機板：

▼ 黑色ATX主機板規格，大小是30.5公分x 24.4公分，相關用料有全日系固態電容、低電阻式電晶體，以及亞鐵鹽芯電感。主機板左上方擁有8Pin電源輸入，採用12相供電部分，採用通過英特爾規範認證的Intersil VRD12控制晶片，以及低電阻式 Driver-MOSFETs 電晶體。

主機板左下方有1個支援x16運作規格PCI Express x16插槽(PCIEX16)，1個支援x4運作規格PCI Express x16插槽(PCIEX4)，3個支援PCI Express 2.0規格PCI Express x1插槽，2個PCI插槽。注意2個PCI-E 2.0 X16支援2Way CrossFireX技術，頻寬為X8+X4。PCIe x1插槽與PCIEX4插槽共享頻寬，所以當PCIe x1插槽安裝擴充卡時，PCIEX4插槽僅能以x1頻寬運作。
Realtek RTL8111E網路晶片
Realtek ALC892晶片，支援8+2聲道與Blu-Ray Codec技術

主機板右上方4 X DIMM DDR3，支援DDR3 2133/1866/1600/1333/1066 MHz，DDR3最高容量支援到32GB。

主機板右下方2 X 白色SATA 6Gb/s插座，4 X 白色SATA 3Gb/s插座，P67晶片提供兩種插座可以支援 RAID 0，RAID 1，RAID 5及RAID 10。一旁有DualBIOS，支援3TB開機硬碟設定，不需要進行磁區分割便可以直接支援使用。

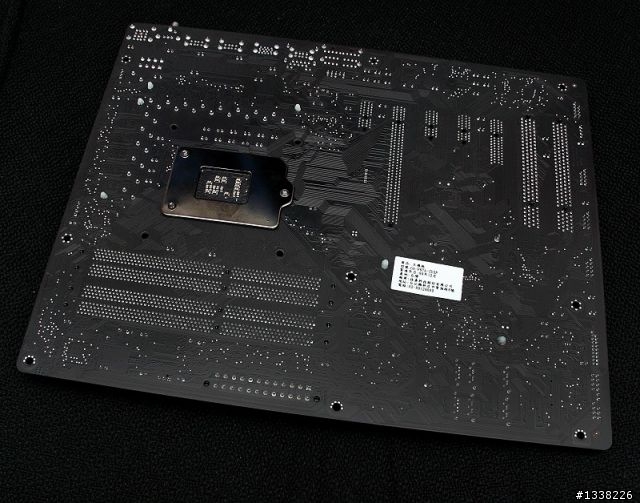

▼ 2盎司純銅電路板設計的主機板背部，肉眼看不出來啊！

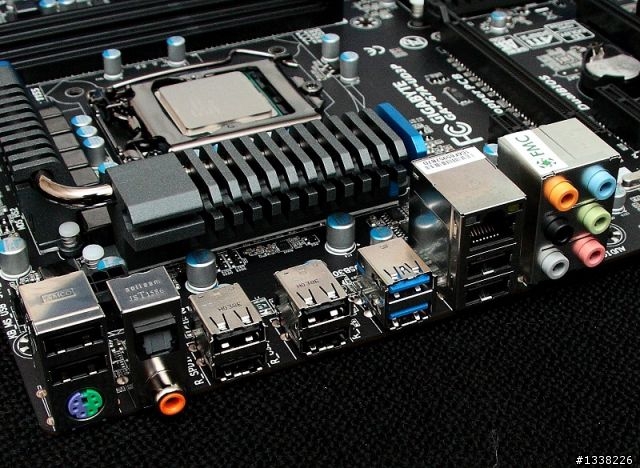

▼ IO：
P/S 2為共用設計
8 X USB 2.0(黑色)
2 X USB 3.0(藍色)
2 X RJ-45網路孔
1 X S/PDIF同軸輸出插座
1 X S/PDIF光纖輸出插座
6 X audio孔

主機板內建兩組Renesas D720200晶片，最多支援4組 USB3.0，其中兩組必須需經由排線從主機板內USB3.0插座接出。P67晶片組最多支援14個USB 2.0/1.1連接埠，其中8個在後方面板，6個一樣需經由排線從主機板內USB插座接出。

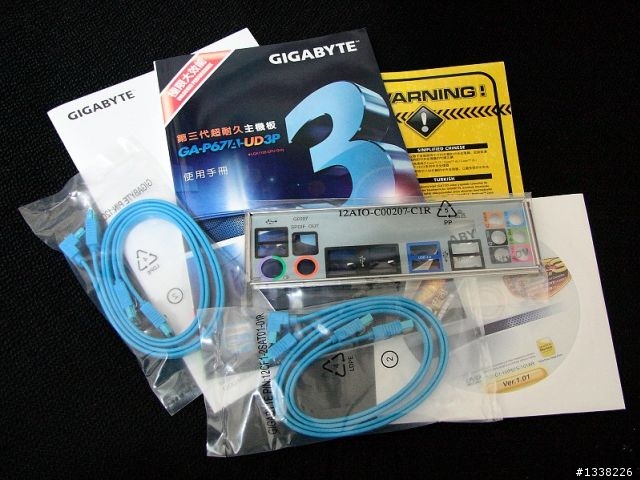

▼ 配件內容物有說明書、簡易安裝手冊、驅動軟體CD、SATA線材….



※V6GT散熱器：

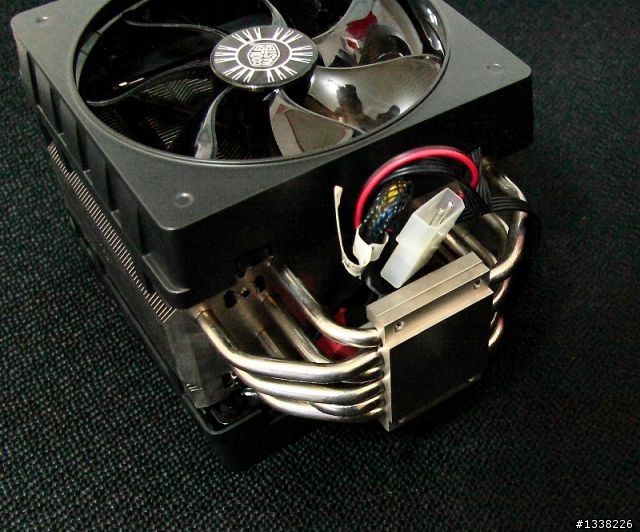

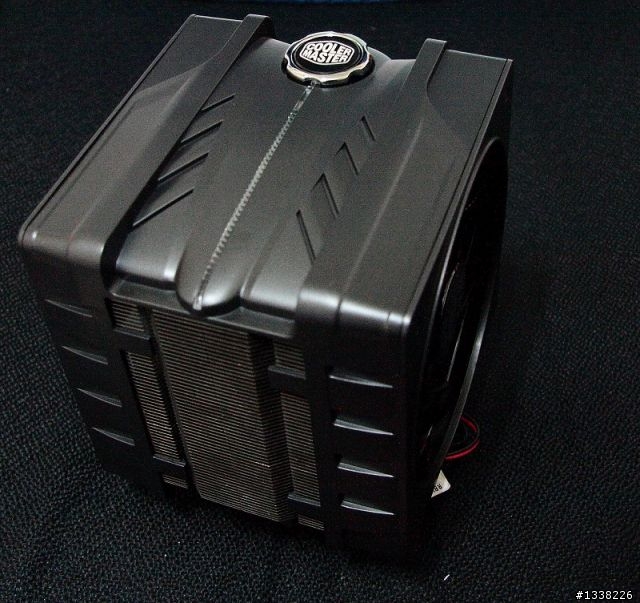

▼ 6根ø6mm V型熱導管設計的V6GT散熱器，重量約939g，高密度鋁鰭片增進散熱面積，金屬部份均以鍍鎳加以抗氧化處理。搭載雙12公分PWM風扇(PWM設定時的風扇轉速 800 – 2200 RPM )，風扇平均壽命40,000hrs，風扇噪音約15– 38 dBA，散熱器頂部有三色可調LED設計。



▼ 散熱器底部銅底鍍鎳處理



▼ 配件包內容物附了說明書、散熱膏….，連INTEL、AMD全系列腳架背板/螺絲/扣具/都有了。



※Silent Pro Gold 600W：

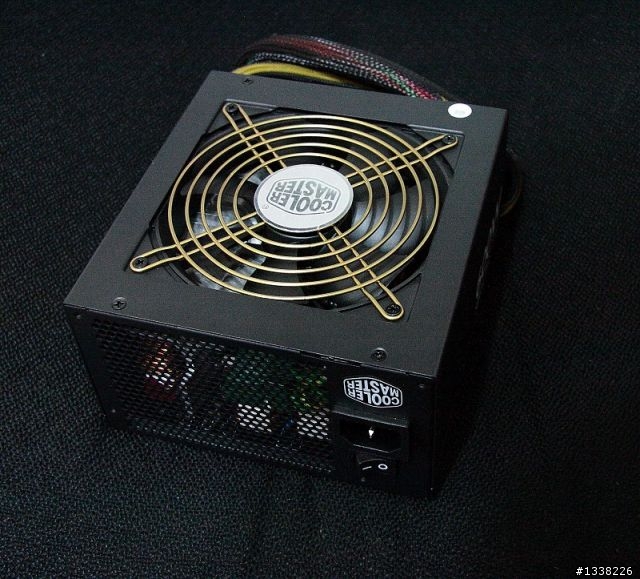

▼ CoolerMaster推出有著金牌認證的Silent Pro Gold 600W，提供五年保固。Silent Pro Gold 600W支援最新的ATX 12V V2.3標準規格，單組+12V輸出高達48A，支援OVP/UVP/OPP/OTP/SCP/OCP多重保護設計，具備主動式PFC，搭載12公分靜音風扇，支援當電力負載達50％以上自動提高風扇轉速。

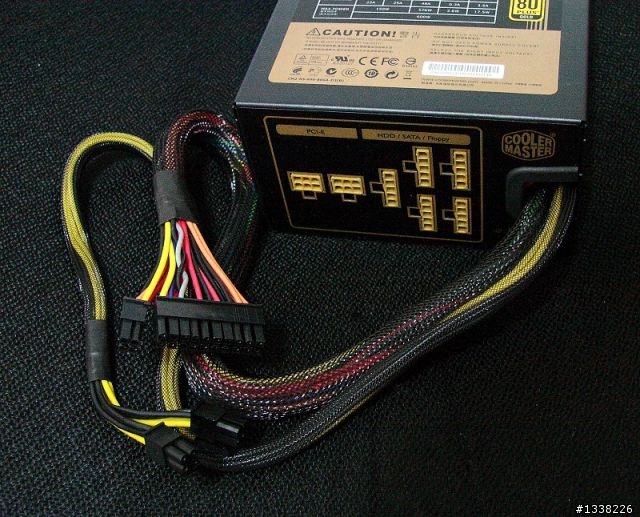

▼ 模組化電源供應器，24PIN和CPU 8PIN直接做在POWER上，每組線材加上黑色尼龍編織網包覆。

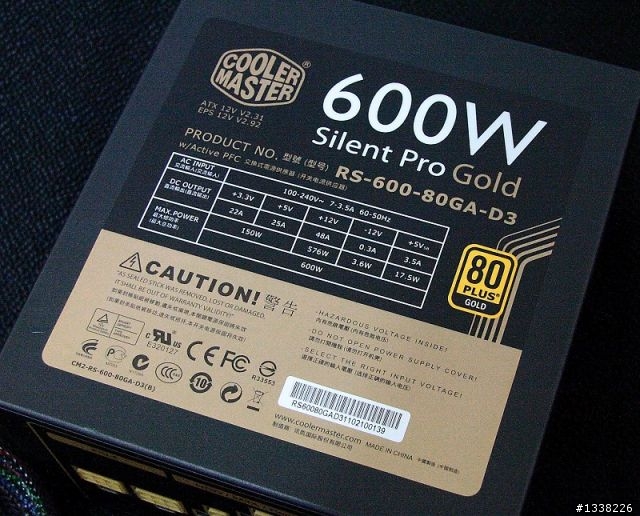

▼ 詳細規格標示，自動調整全球適用電壓(AC100V～240V、50Hz／60Hz)，單一12V的設計，可以輸出576W，其餘電路加總才達到600W。

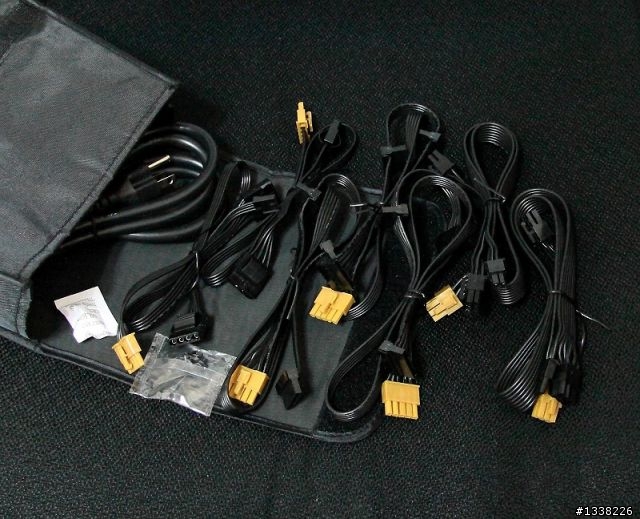

▼ 黑色尼龍包收藏AC電源線、S-ATA接頭、周邊4-Pin接頭、PCI-E 6/8-Pin顯示卡專用模組化的線材。每組模組化的線材外觀是扁平式，接摸組化的插孔用顏色分辨做防呆。



※HAF 912 Advanced機殼：

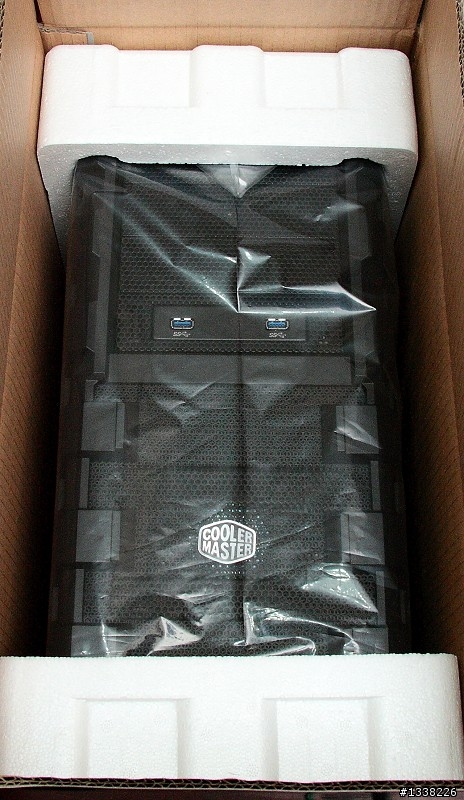

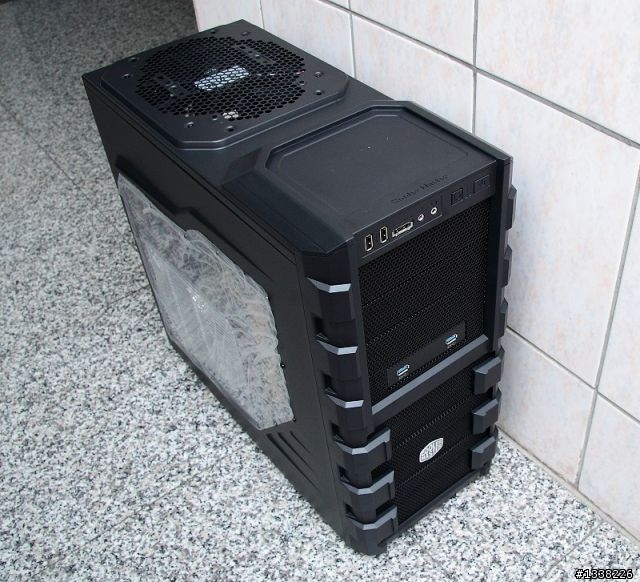

▼ 前面板支援2個USB3.0的HAF 912 Advanced機殼

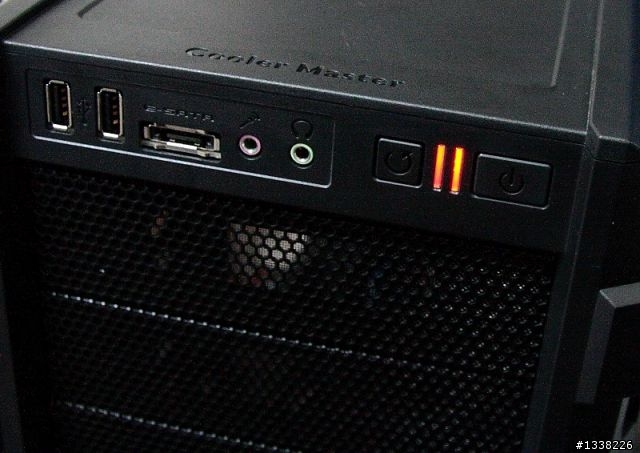

▼ 4大6小的黑化透側版機殼，寬 / 高 / 深為230mm x 480mm x 496mm，支援Micro-ATX / ATX規格主機板。前面板是可拆卸式的全網孔面板。機殼的IO埠有電源 / 重置鍵 / HD / AC97音效 x 1 / MIC x 1 / eSATA x 1 / USB 2.0 x 2。

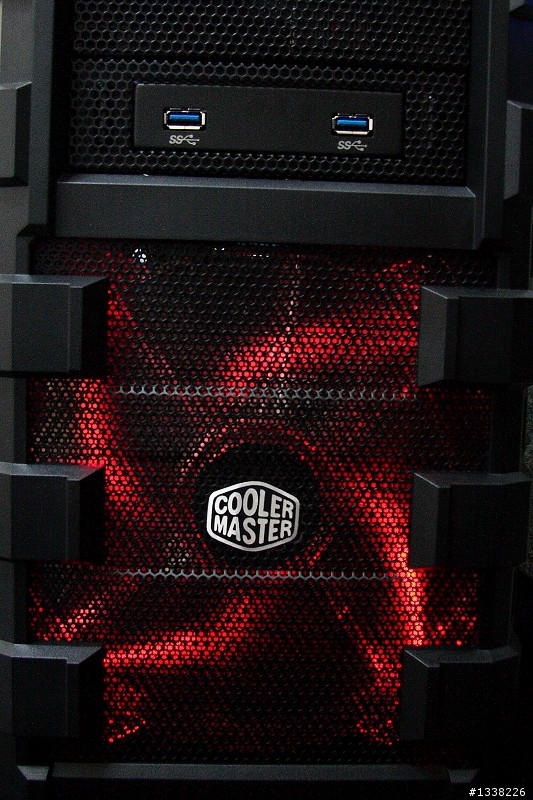

▼ 前面板下方使用一顆20公分LED紅色大風扇，風扇轉速達700RPM，風扇噪音為19dBA。

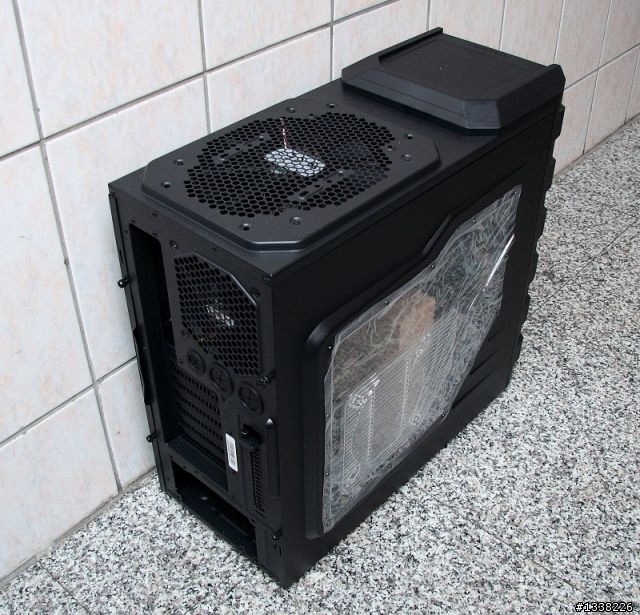

▼ 機殼背部有12cm風扇，採後吹運作，風扇下方預留兩個水冷孔，水冷孔一旁小圓孔是前面板2個USB3.0連接線材專用，擴充槽有7+1個，下置式Power設計。



▼ HAF 912 Advanced機殼上方使用一顆20公分大風扇，採上吹運作，風扇轉速達700RPM，風扇噪音為19dBA。這裡也可以更換安裝2組45公分散熱風扇。

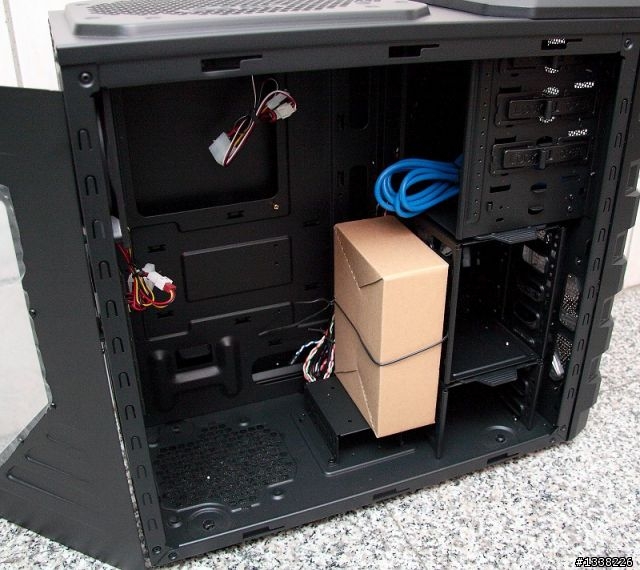

▼ 內部空間提供4組5.25吋擴充槽的免螺絲設計，以及6 顆3.5吋硬碟抽取式設計，同時加設1個獨立的2.5吋硬碟的專用空間。內部的整線方式採背板走位。

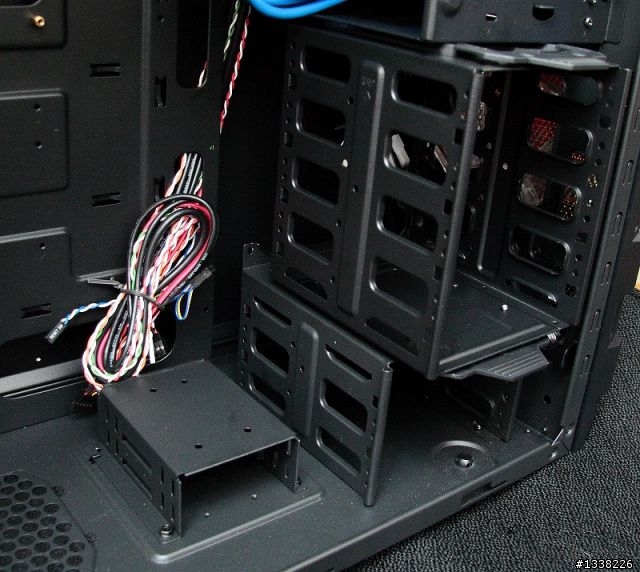

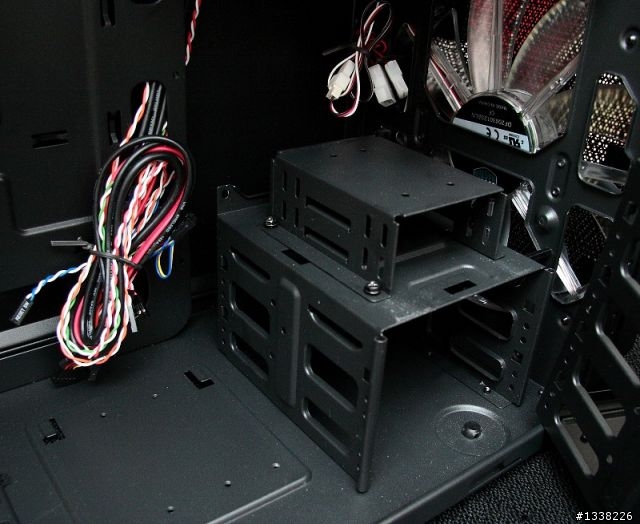

▼ 兩組3.5吋硬碟架可以同時容納6 顆3.5吋硬碟，其中一組可以拆下或橫向裝。



▼ 3.5吋硬碟架拆下，1個獨立的2.5吋硬碟的專用空間可以放上，妥善利用機殼內部空間。

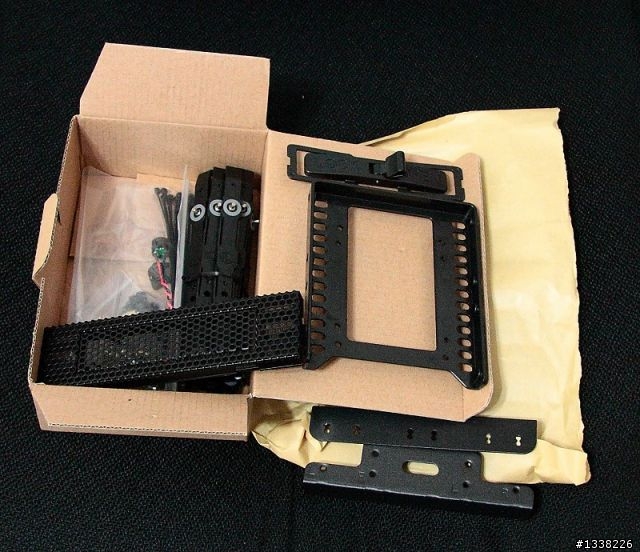

▼ 打開配件包，Speaker/黑色束線/5.25吋轉接架/防盜擋片/SSD轉接架/好用的銅柱鎖。



※組裝：

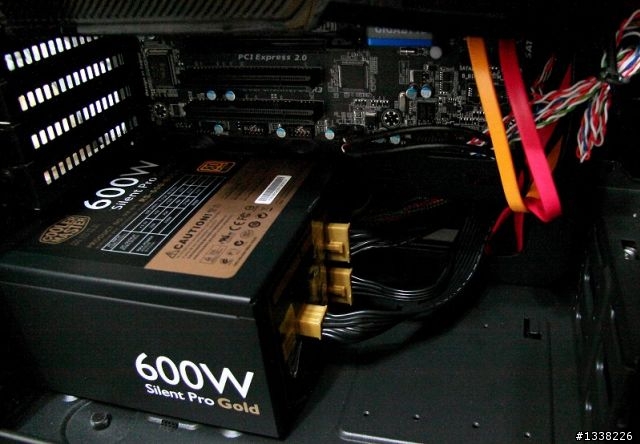

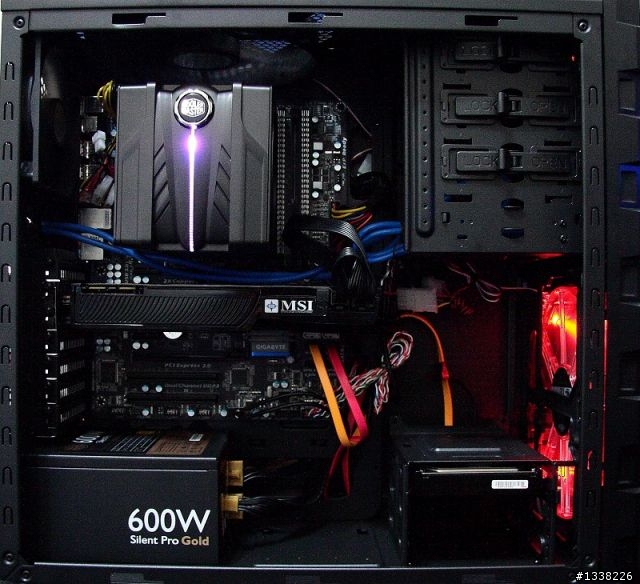

▼ 耗上大半天來組裝到完工。
模組化電源真的讓機殼內部簡潔許多。

機殼邊緣處理相當不錯，各項線材走HAF 912 Advanced背部，但別綁在一起，最好分散點，不然側版會蓋不上，或是側版蓋上後，表面都鼓起來。

兩組SATA 6Gb/s插座被GTX280卡住，難道SATA 6Gb/s插座不能往後設計嗎？真是殘念！先接到SATA 3Gb/s插座使用，過幾天還得來買轉90度接頭設計SATA連接線。

檢查連接線材、電源、風扇等細項有沒有接錯。

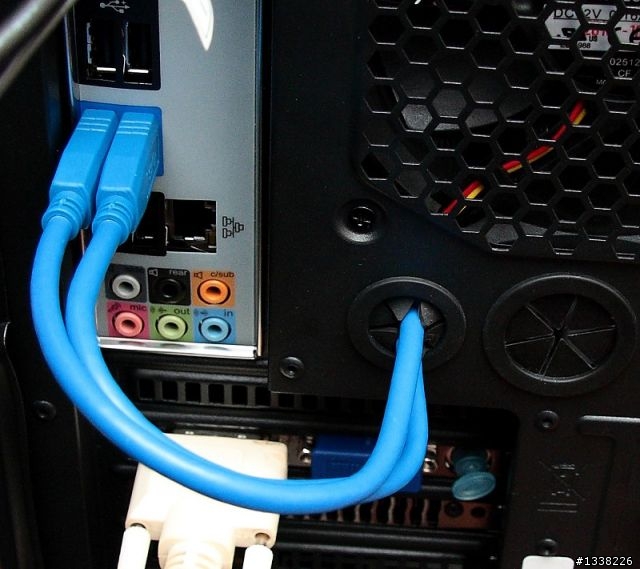

▼ 2個USB3.0連接線材穿過專用孔，連接P67A-UD3P主機板背板IO兩組USB3.0插座。



▼ 按下開機鈕那時，愛機通電啟動成功，好感動啊！！！！！

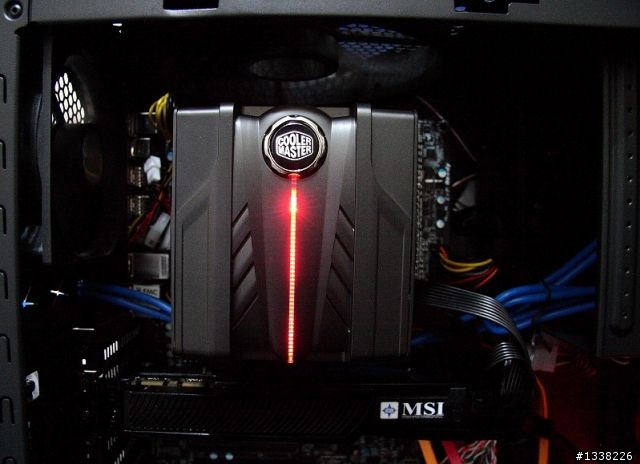

▼ 拍拍V6 GT運作閃光






▼ HAF 912 Advanced機殼上方的橘色燈



※測試上菜：
簡述這次的測試硬體規格：
CPU：INTEL I7 2600K (Turbo Boost運作)
Memory：COSAIR XMS-1600 CM3X2G1600C9DHX 9-9-9-24
HDD：Seagate 7200.10 320G
VGA：MSI N280GTX-T2D1G-OC
Driver Version：NVIDIA WHQL 266.58
Display：1920 X 1200
Cooler: V6 GT
Case: HAF 912 Advanced
System：Windows 7 Ultimate 64-bit

這組COSAIR DDR3記憶體模組標示可以上DDR3 1600MHZ，不過使用至今，沒上過DDR3 1600MHZ。現在換到這部新舊零件混種的愛妻二代機繼續服役，試過手動上DDR3 1600 MHZ時，卻會讓系統不穩定，後來改到DDR3 1333 MHZ運作才沒任何問題。這下子，還是沒體驗到高速DDR3 1600MHZ。

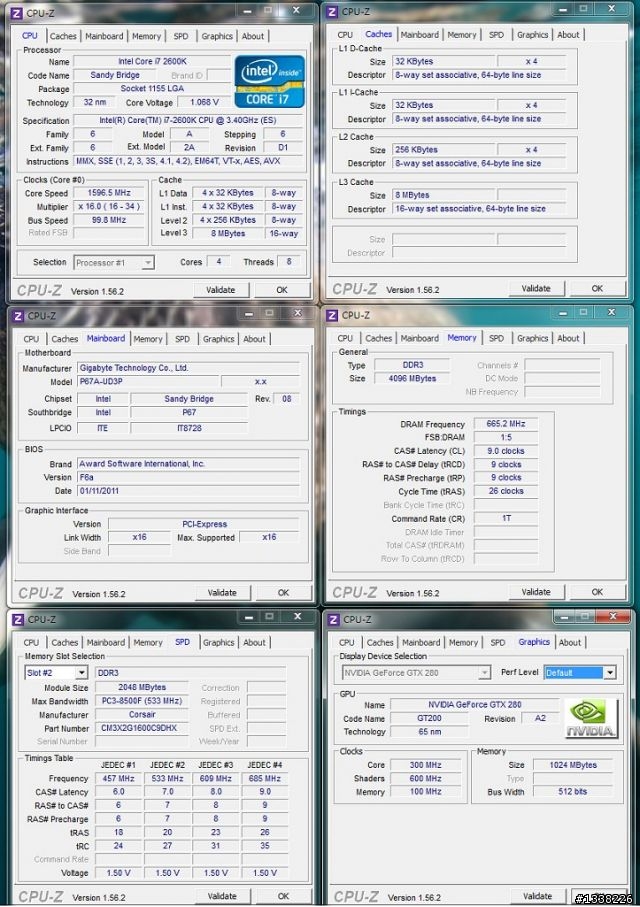

▼ 測試硬體資訊

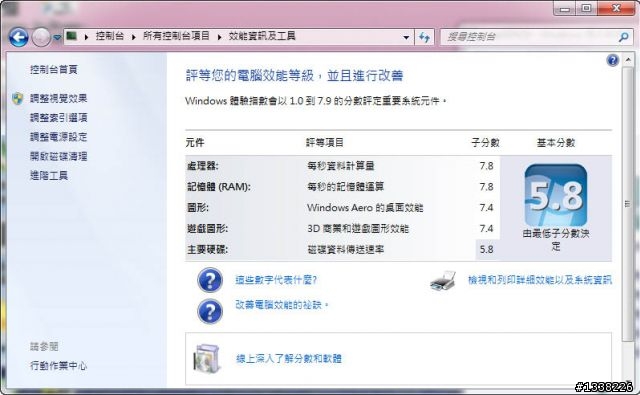

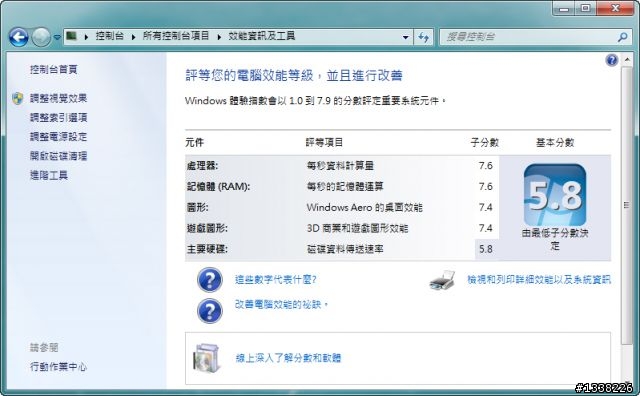

▼ Win 7效能等級評等結果

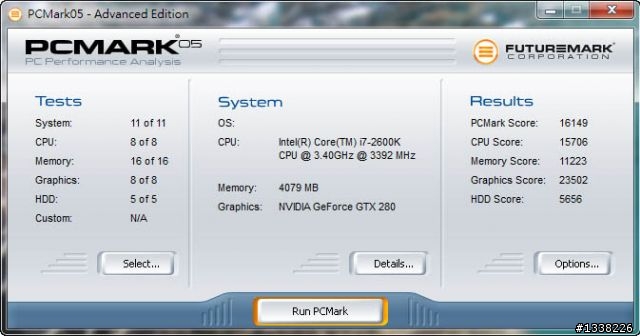

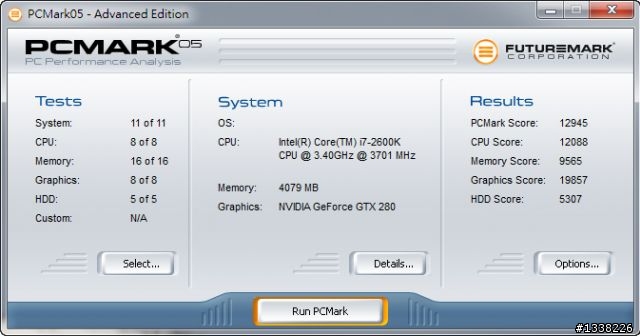

▼ PCMark 05軟體的測試

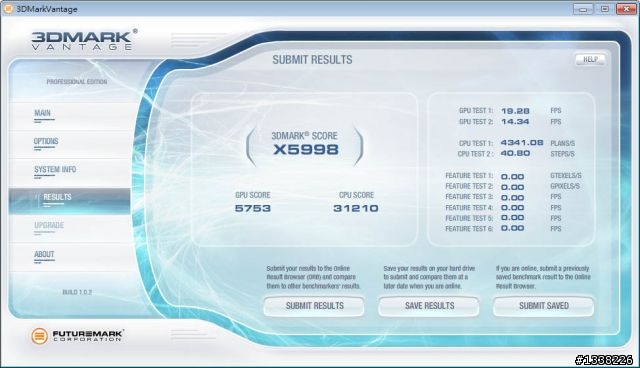

▼ 3DMARK VANTAGE X模式下 (物理加速為關閉狀態).

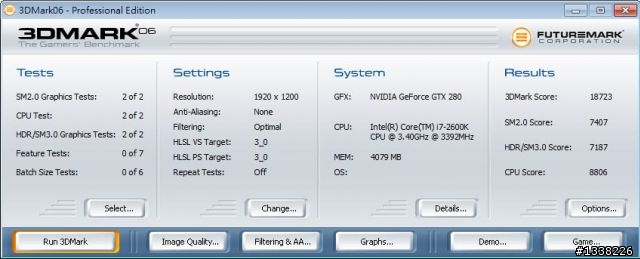

▼ 3DMARK 06 1920*1200模式下 (物理加速為關閉狀態)

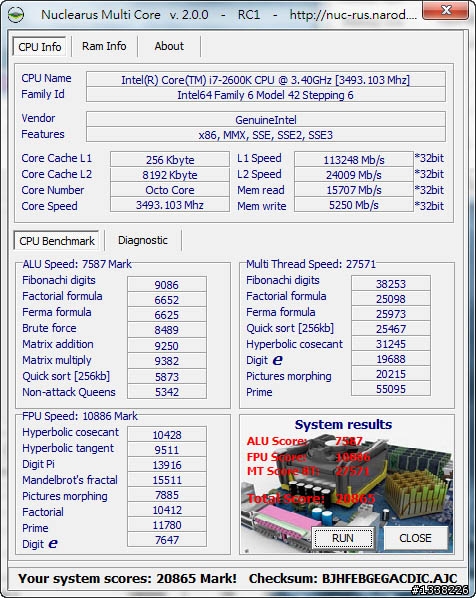

▼ Nuclearus Multi Core V2.0.0

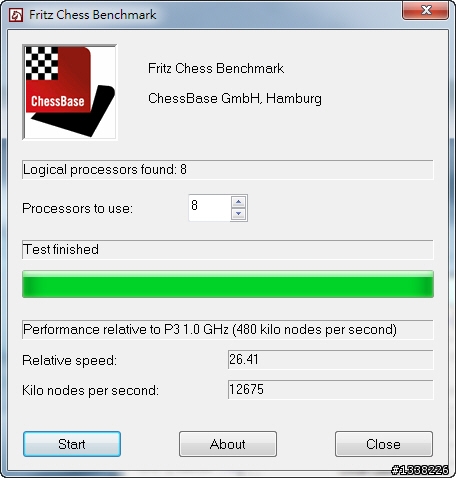

▼ Fritz Chess Benchmark

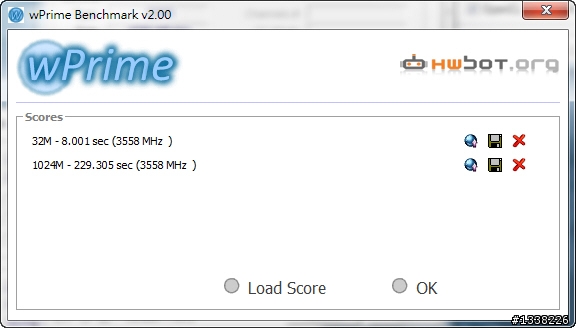

▼ wPrime

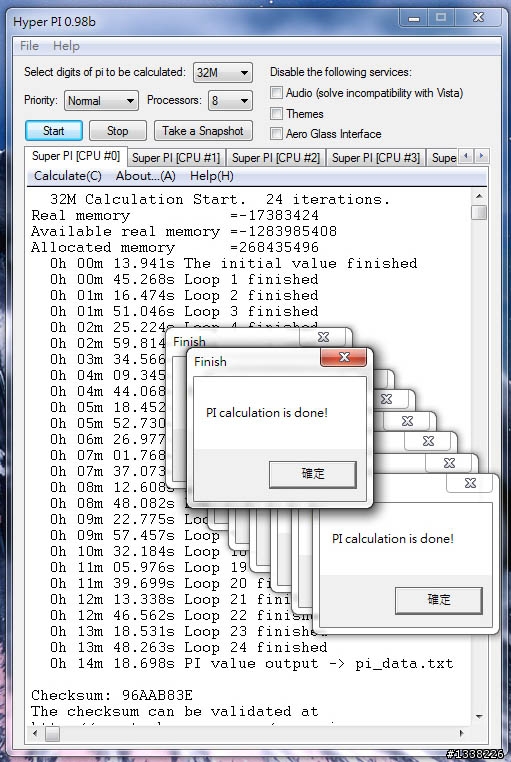

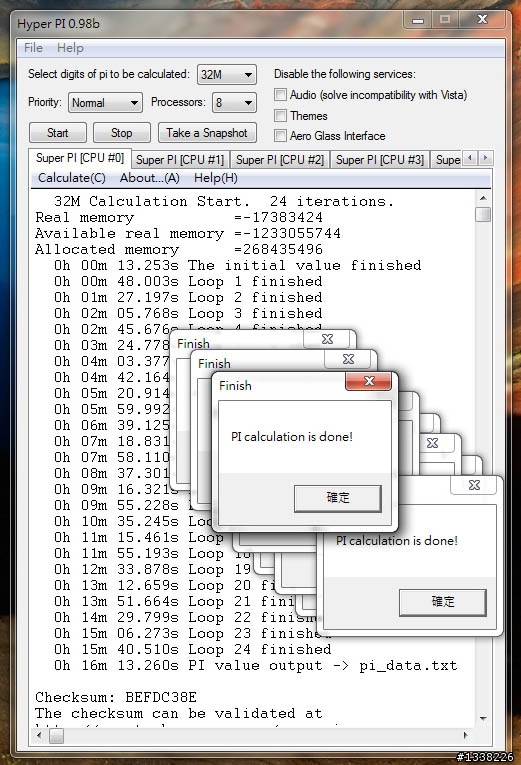

▼ Hyper PI程式 32M

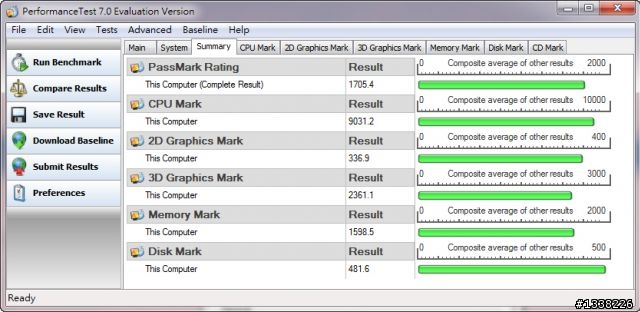

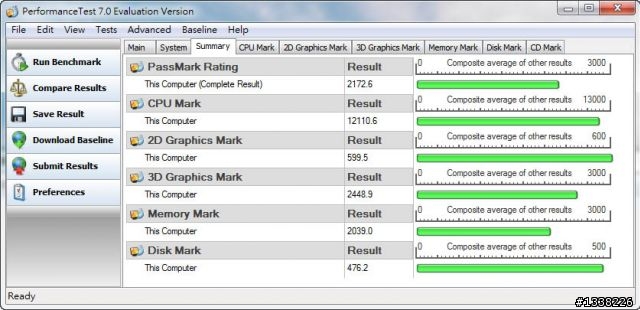

▼ PeformanceTest 7.0

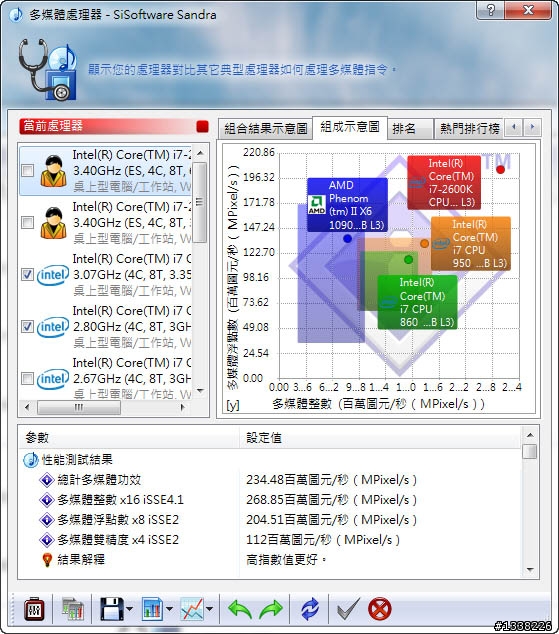

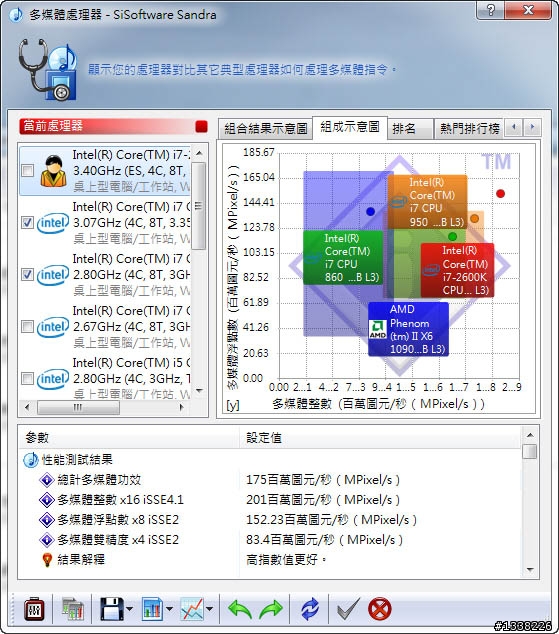

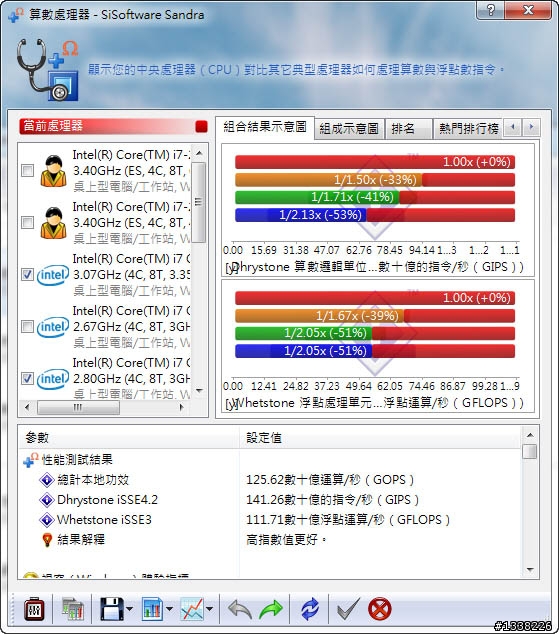

▼ Sandra 2011版軟體的兩個處理器項目之測試結果

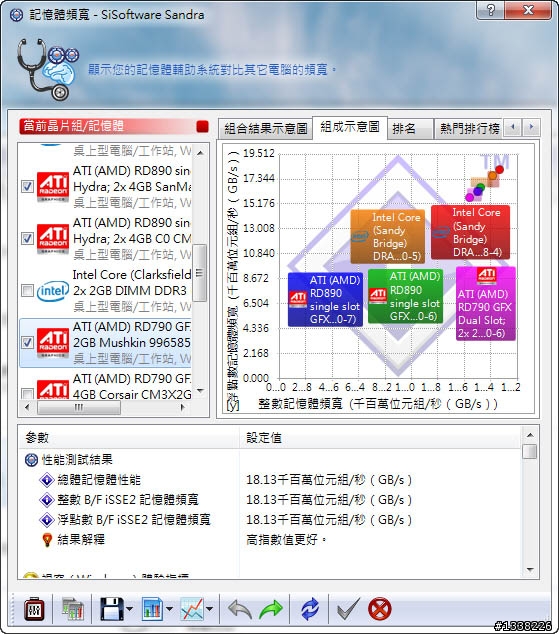

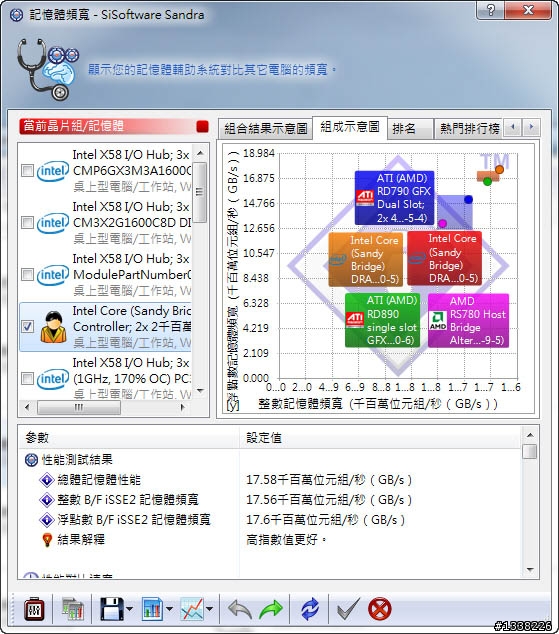

▼ Sandra 2011版軟體的記憶體頻寬測試

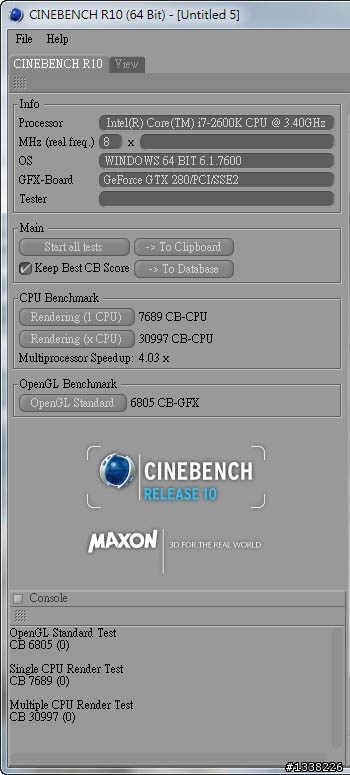

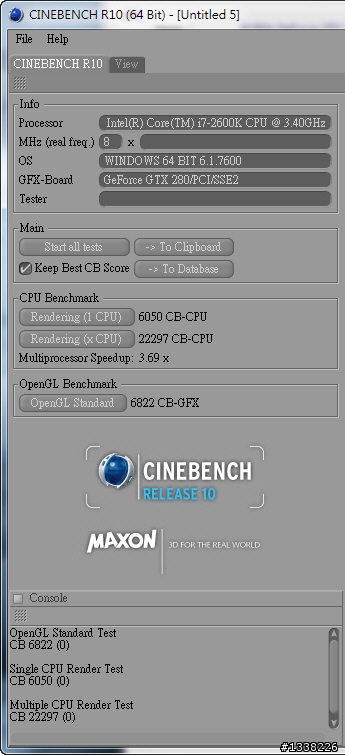

▼ CINEBENCH R10版軟體測試

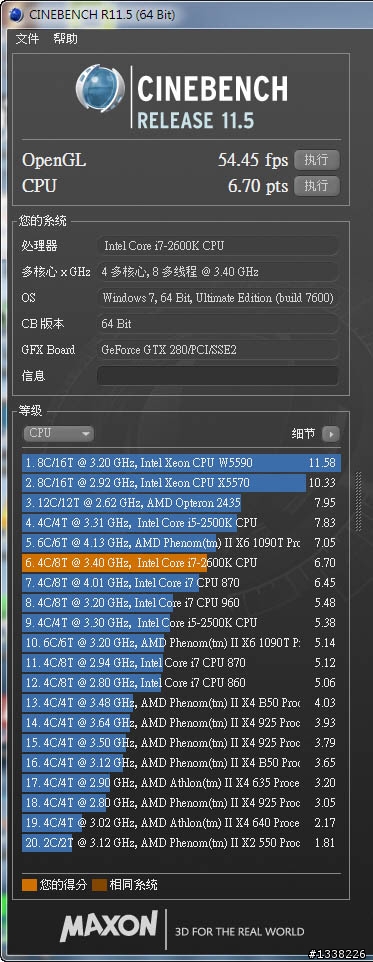

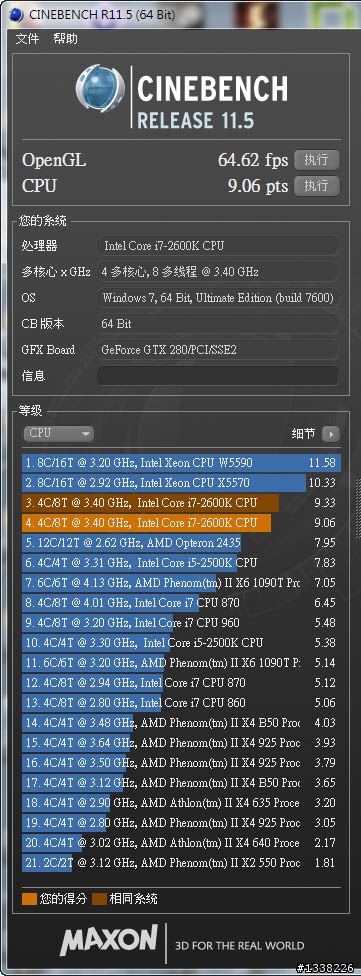

▼ CINEBENCH R11.5軟體



AIDA64的CPU測試

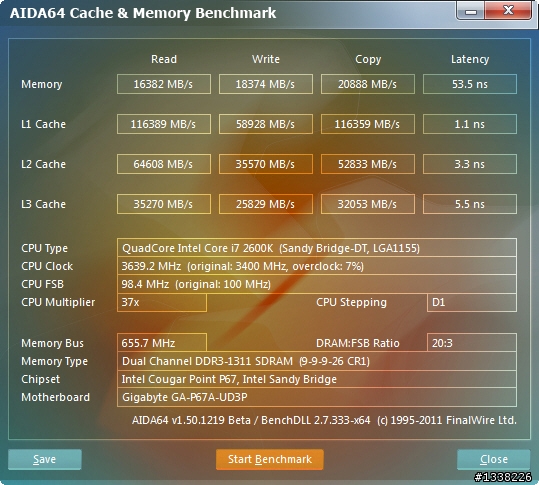

▼ SANDY BRIDGE的記憶體控制器部分

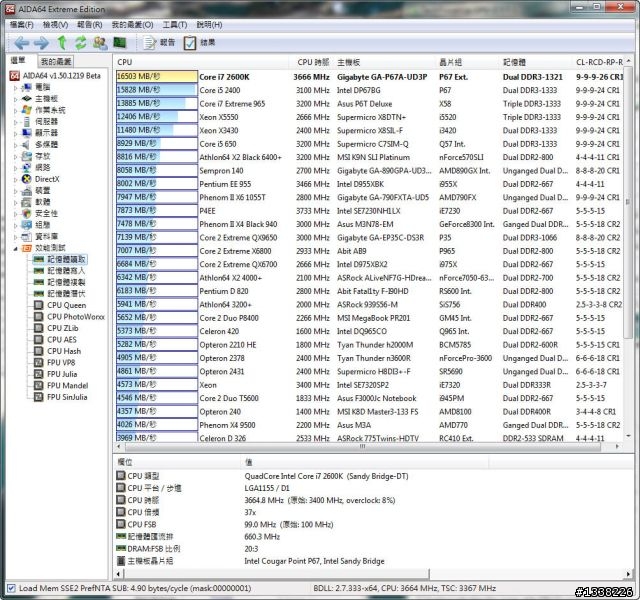

▼ Read



▼ Write



▼ Copy

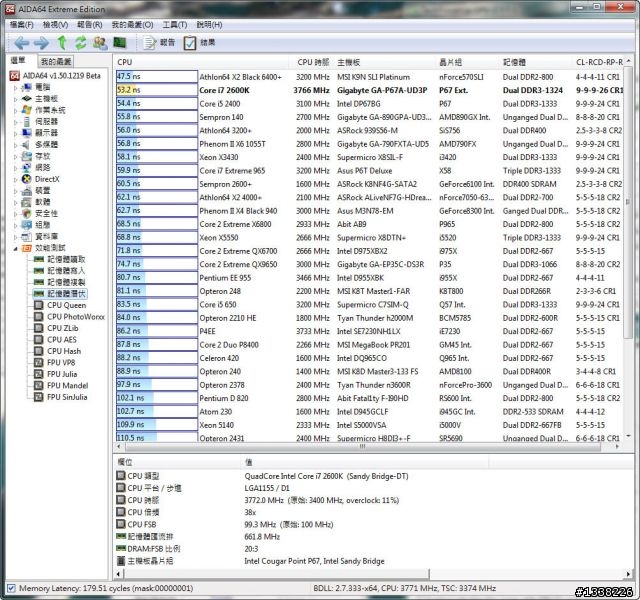

▼ Latency.

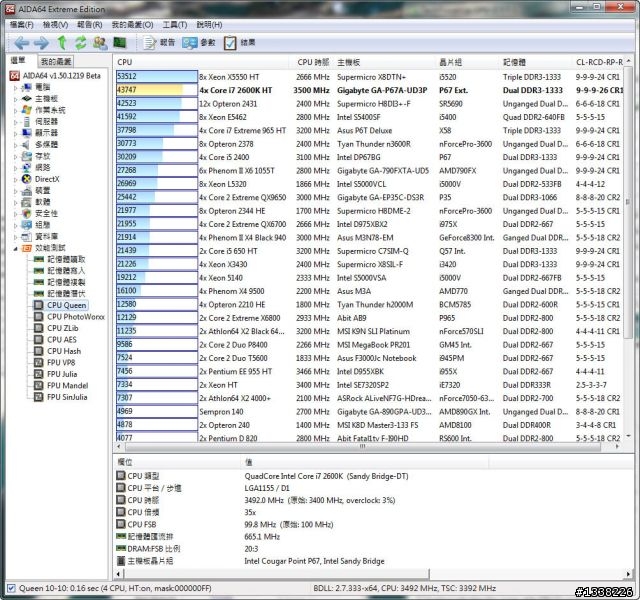

▼ CPU Queen

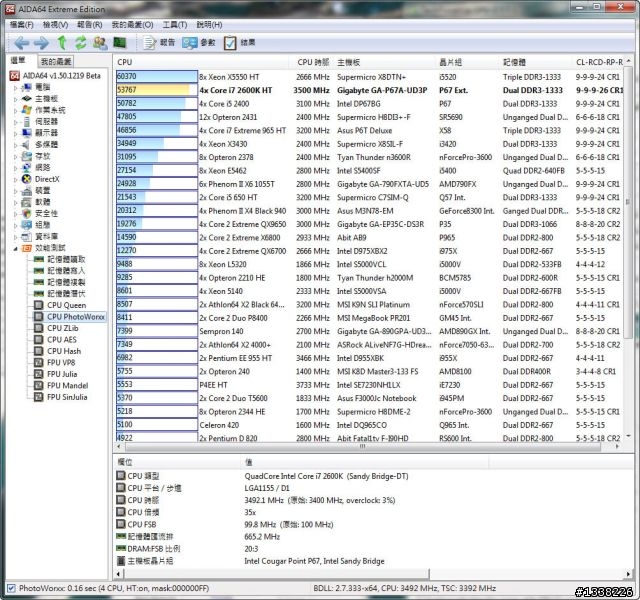

▼ CPU PhotoWorxx

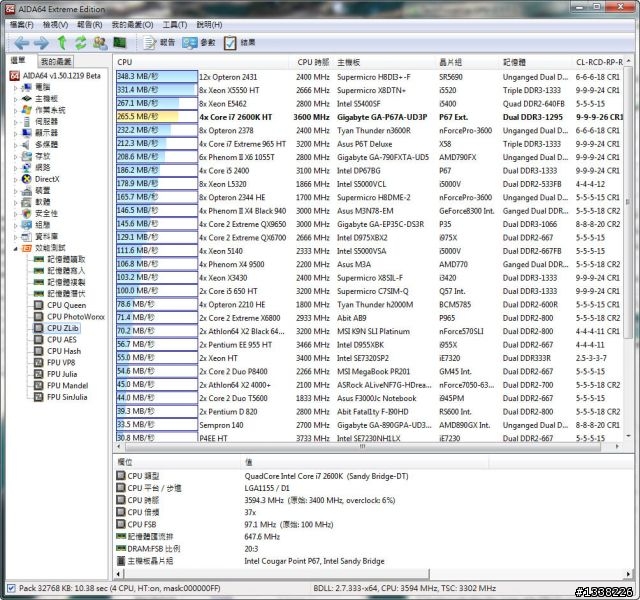

▼ CPU ZLib

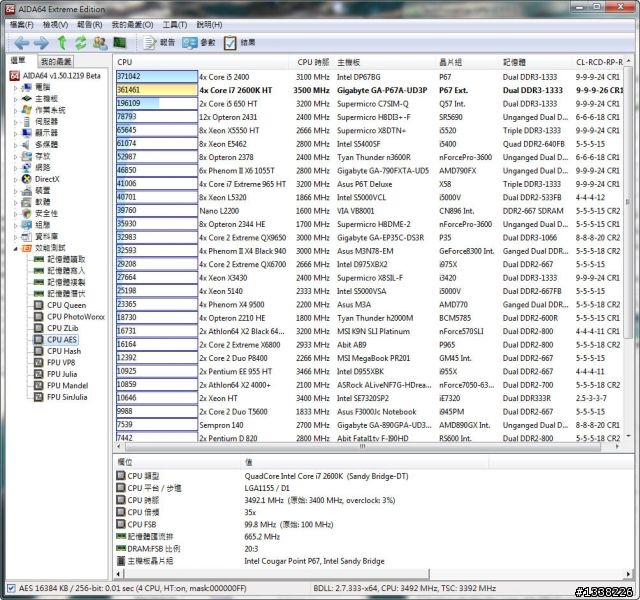

▼ CPU AES

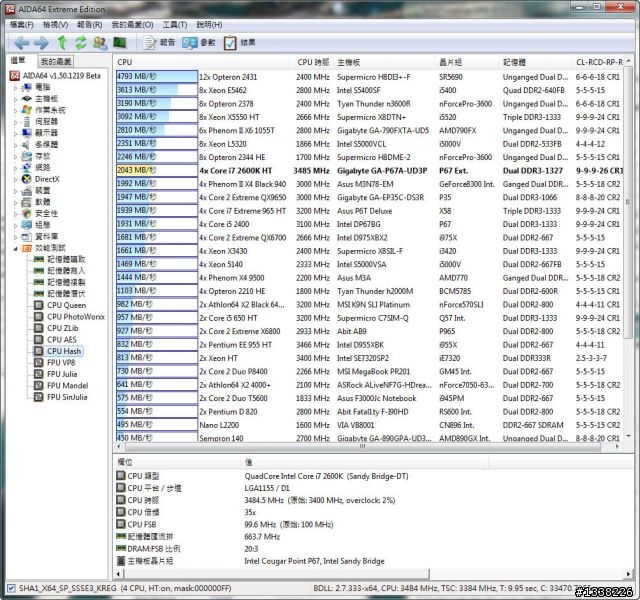

▼ CPU Hash



▼ 太空戰士12測試，畫面解析度為1920 x 1080

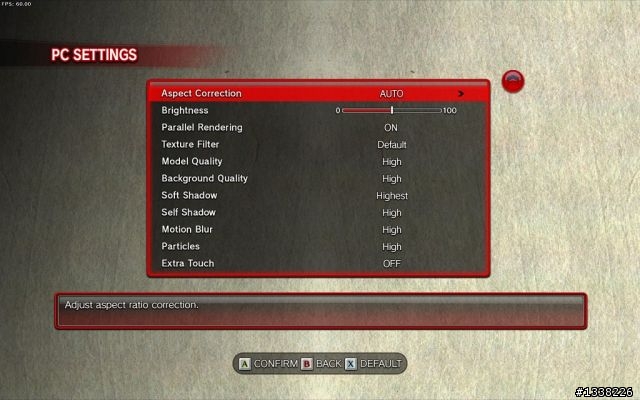

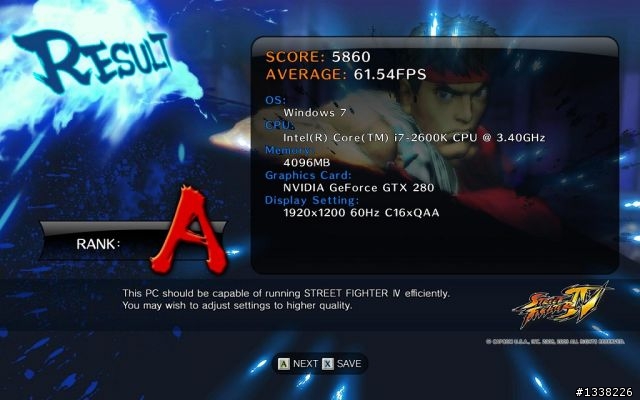

▼ 快打旋風4，畫面解析度為1920 x 1200

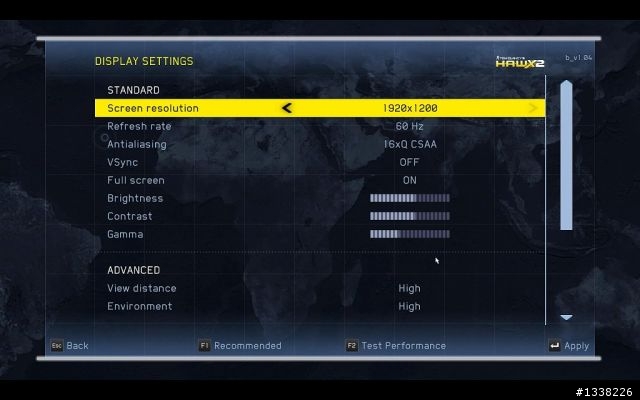

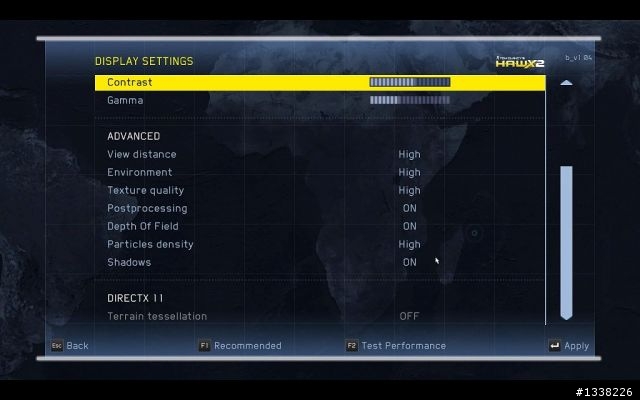

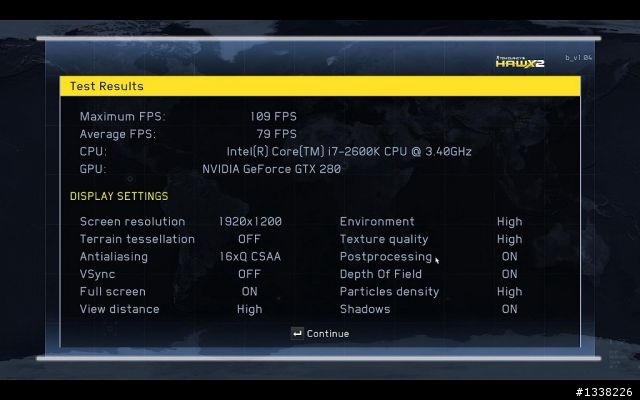

▼ HAWX2的DX10模式測試，畫面解析度為1920 x 1200

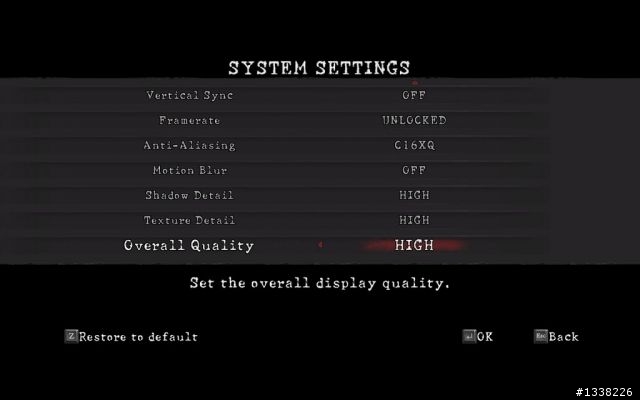

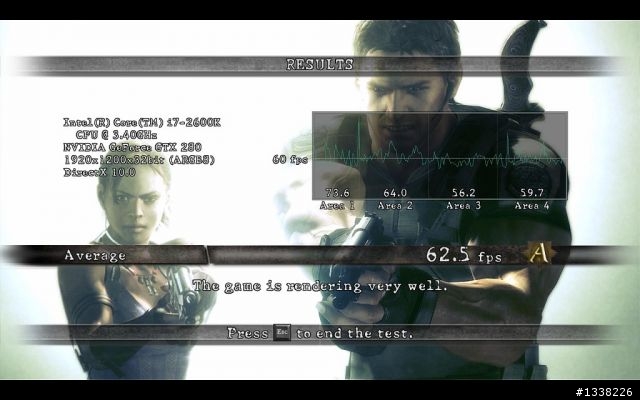

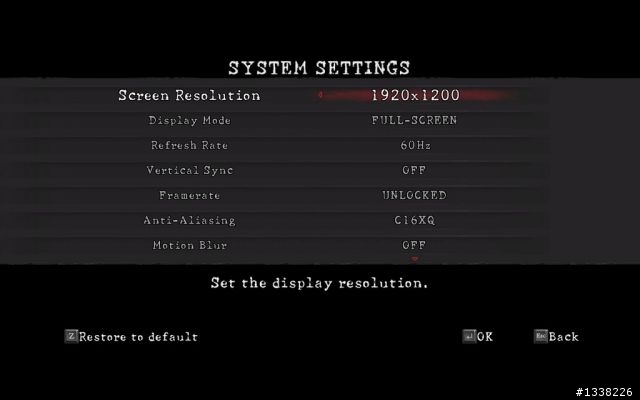

▼惡魔獵人4的DX10模式測試，畫面解析度為1920 x 1200

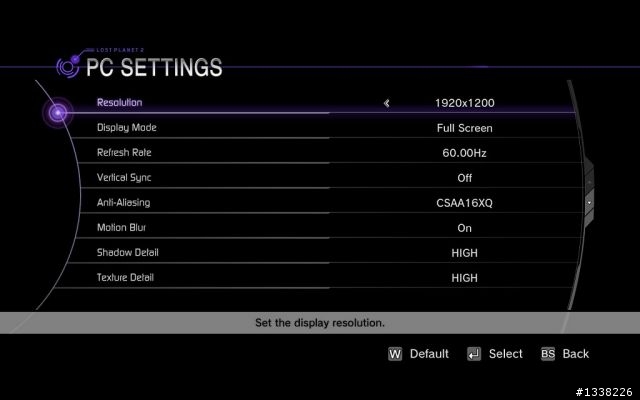

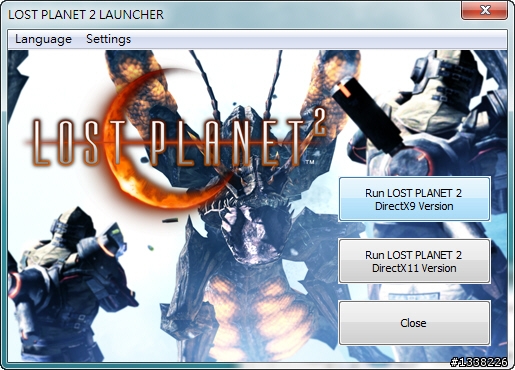

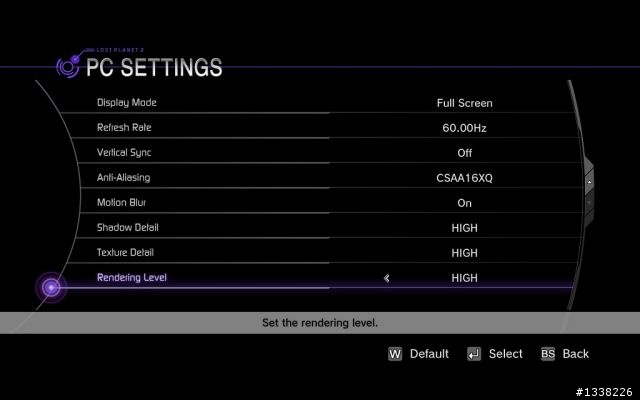

▼失落星球2的DX9模式測試，畫面解析度為1920 x 1200












V6 GT、Silent Pro Gold 600W檢測：執行3DMARK VANTAGE X模式期間，利用HWMonitor Pro 1.16軟體監測。底下分別列出各路電力表現與CPU4核心溫度。

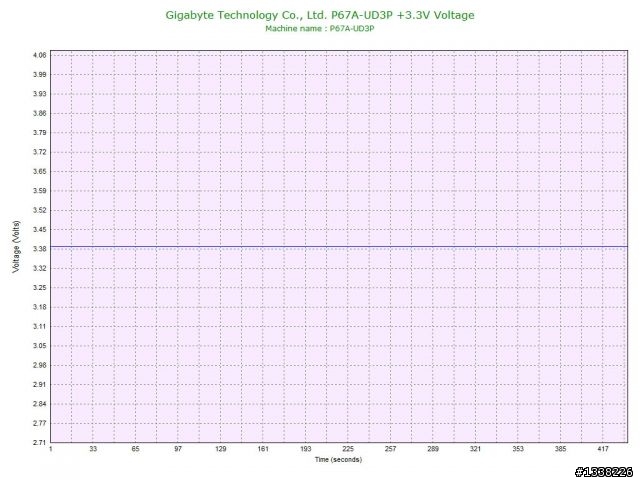

▼ 3.3V部分



▼ +5V部分

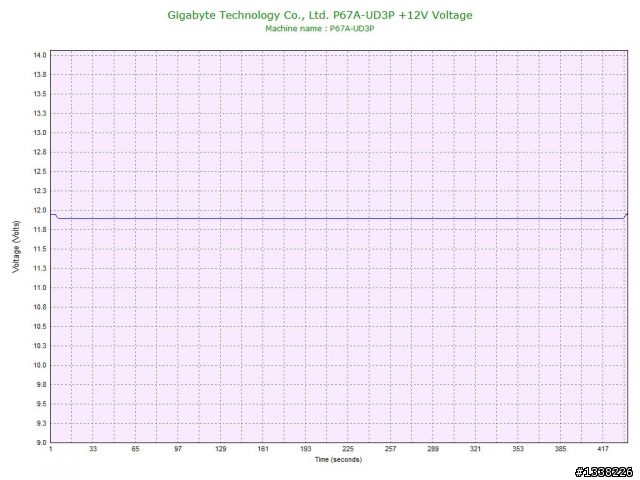

▼ +12V部分

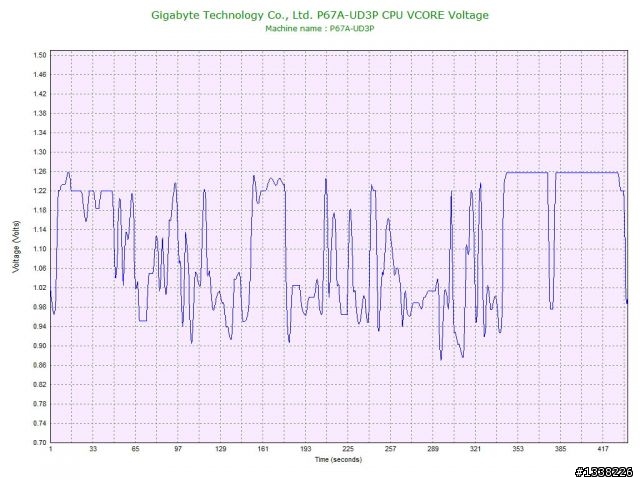

▼ CPU VCORE部分



▼ CPU電壓部分

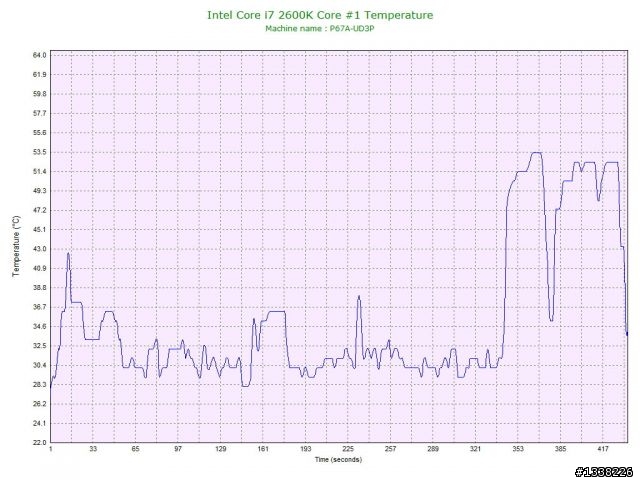

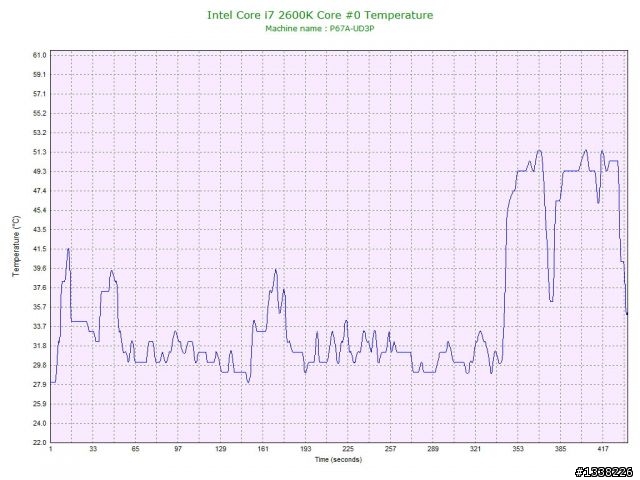

▼ I7 2600K的核心一溫度

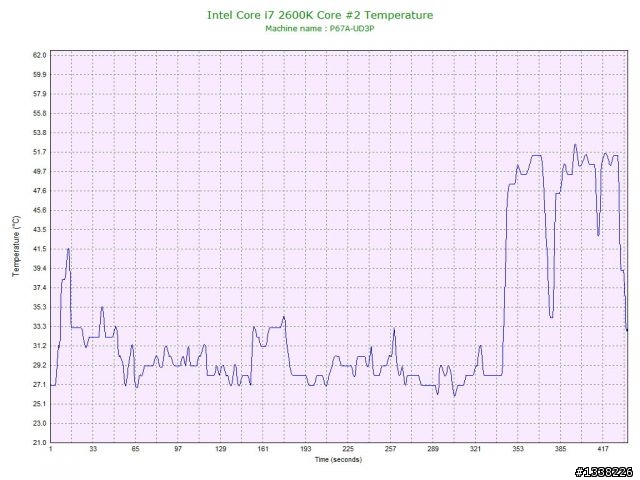

▼ I7 2600K的核心二溫度

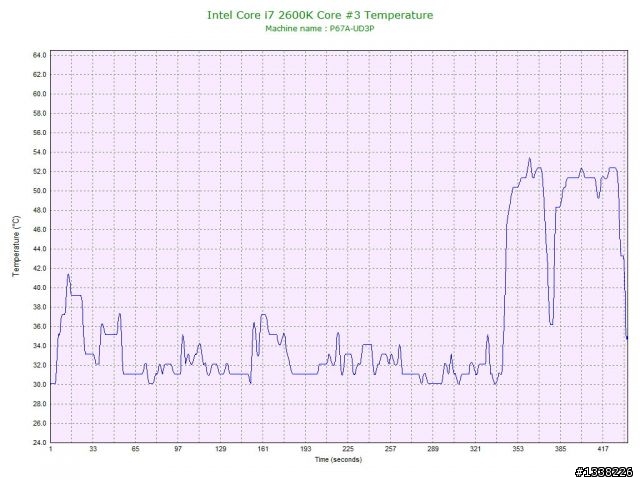

▼ I7 2600K的核心三溫度



▼ I7 2600K的核心四溫度

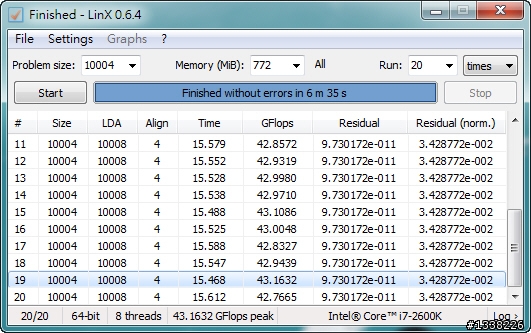

陸陸續續跑完上面測試與遊戲，最後來個LinX 0.6.4燒機
▼ 20圈測試，花6分35秒完成



------------------不加電壓，拉K超頻------------------------

既然一次攻頂買I7 2600K，對於不鎖頻特性肯定是要善加利用。但我心臟不如板上神人那般地加電壓超5G，萬一CPU超壞可是會哭哭！！所以在CPU電壓不增加設定下，C1、C3、C6、EIST設定都關閉，慢慢地增加CPU倍頻。

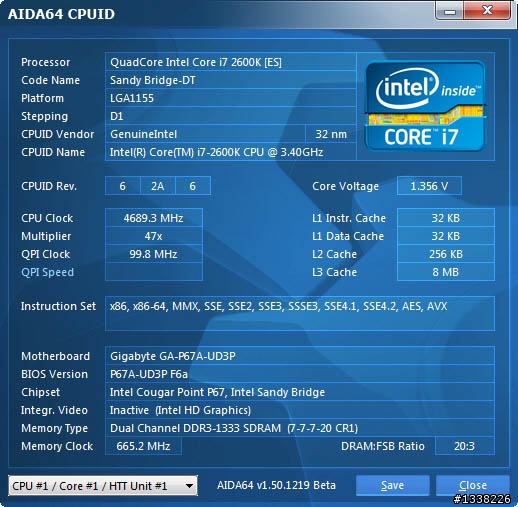

▼ 多次嘗試之後，CPU倍頻至47X已經是極限，CPU速度達4.6GHz。



RUN！RUN！CPU相關測試唄～

▼ Win 7效能等級評等結果，CPU方面多0.2分



▼ PCMark 05軟體的測試，CPU方面多3618分



▼ 3DMARK VANTAGE X模式下 (物理加速為關閉狀態)，CPU方面多7522分，GTX分數沒增加。



▼ 3DMARK 06 1920*1200模式下 (物理加速為關閉狀態)，CPU方面多2166分

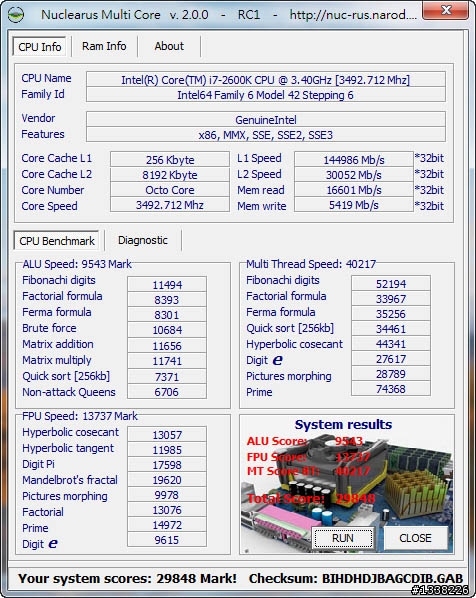

▼ Nuclearus Multi Core V2.0.0

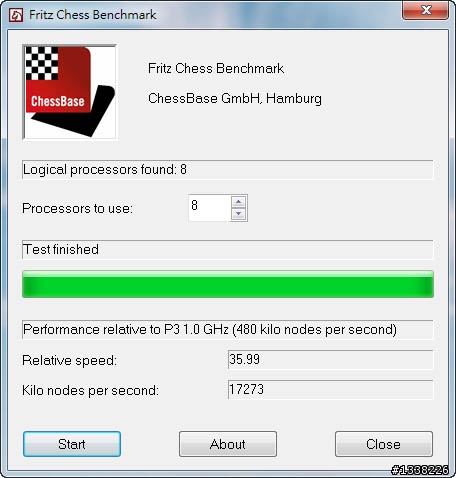

▼ Fritz Chess Benchmark

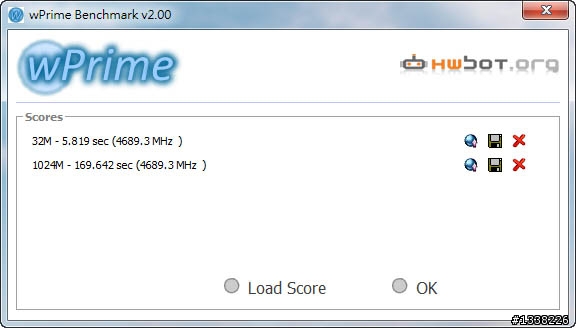

▼ wPrime



▼ Hyper PI程式 32M



▼ PeformanceTest 7.0

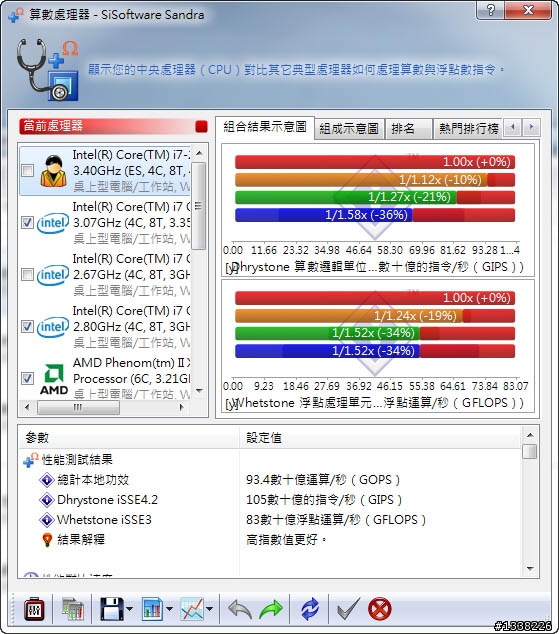

▼ Sandra 2011版軟體的兩個處理器項目之測試結果






▼ Sandra 2011版軟體的記憶體頻寬測試



▼ CINEBENCH R10版軟體測試



▼ CINEBENCH R11.5軟體



AIDA64的CPU測試
▼ SANDY BRIDGE的記憶體控制器部分

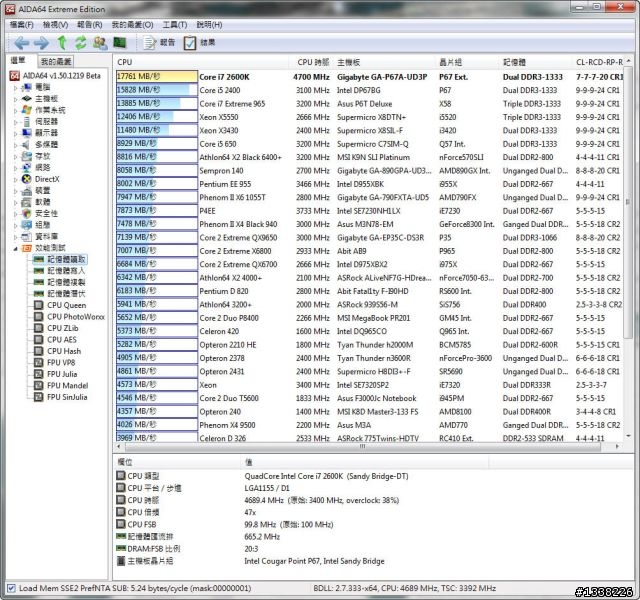

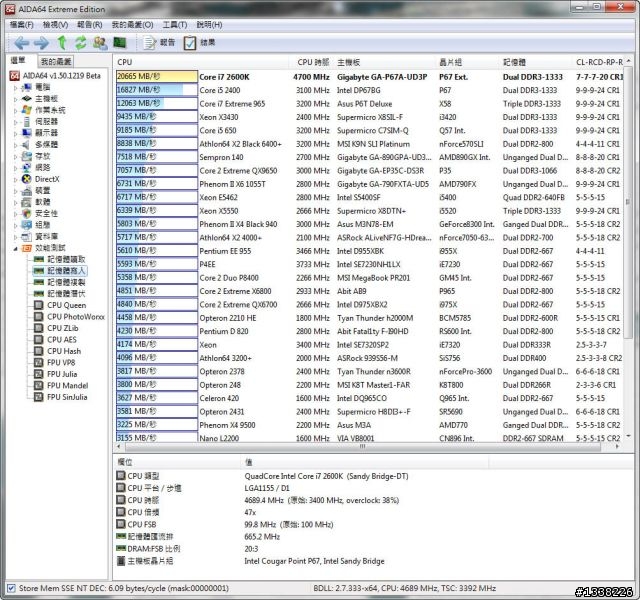

▼ Read



▼ Write

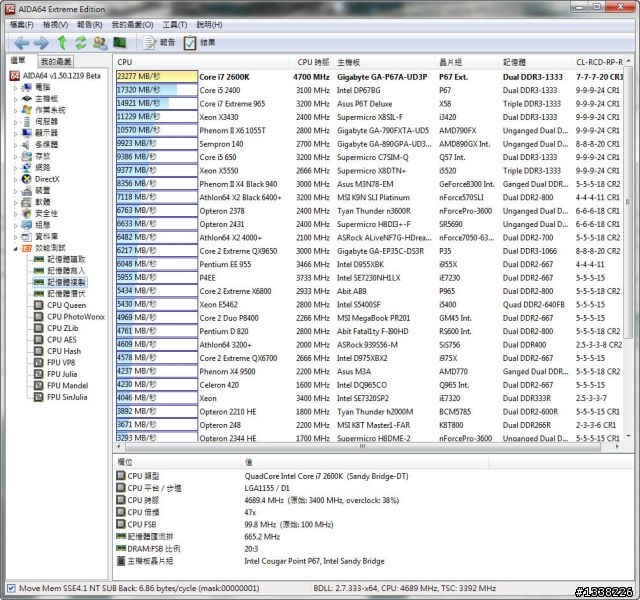

▼ Copy

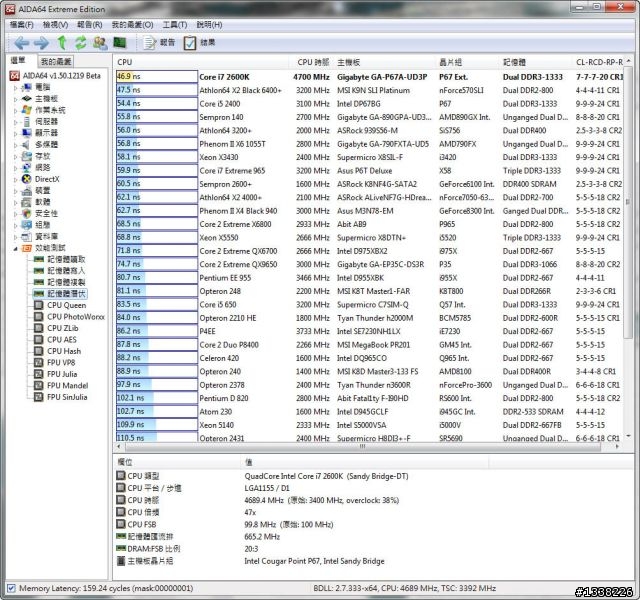

▼ Latency.

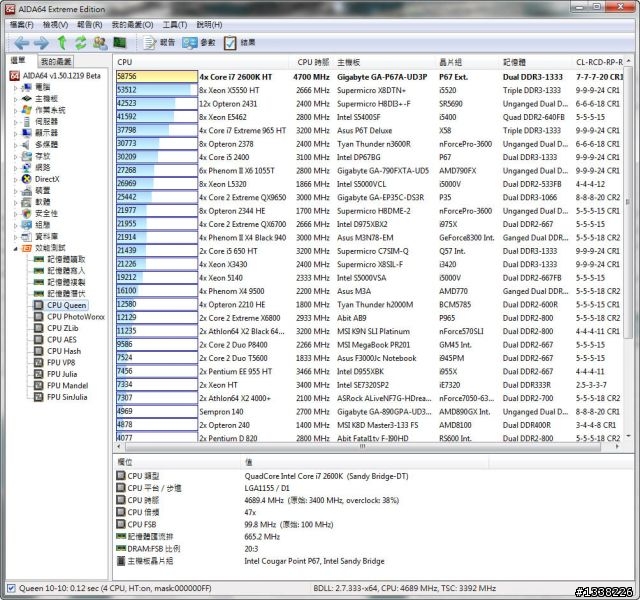

▼ CPU Queen

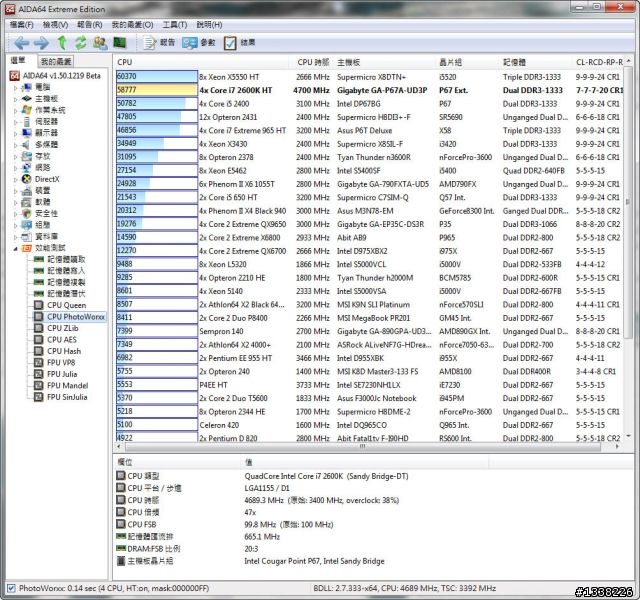

▼ CPU PhotoWorxx

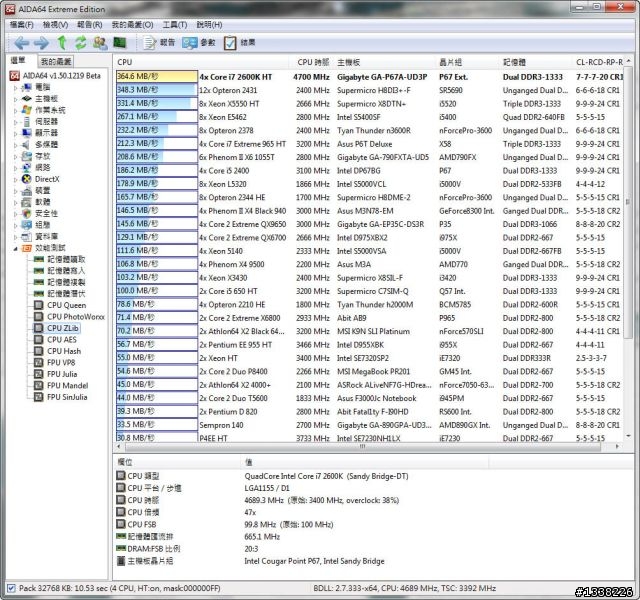

▼ CPU ZLib

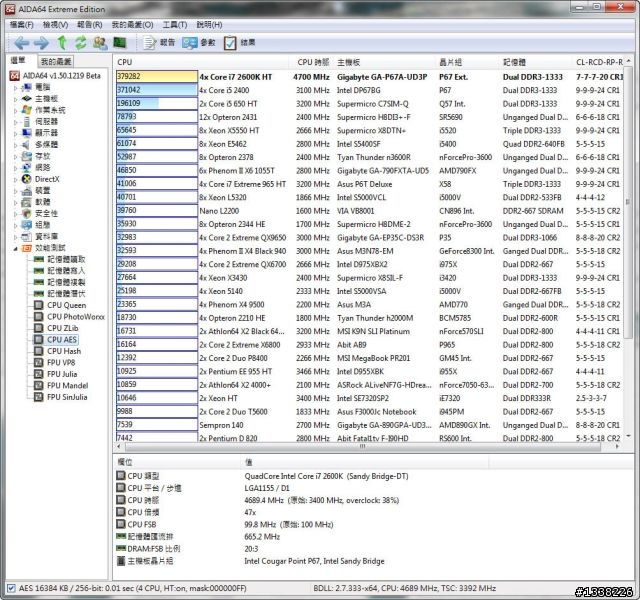

▼ CPU AES

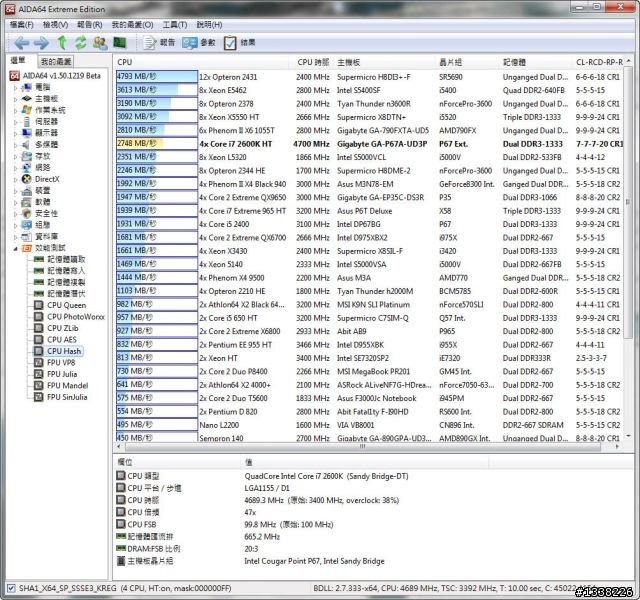

▼ CPU Hash

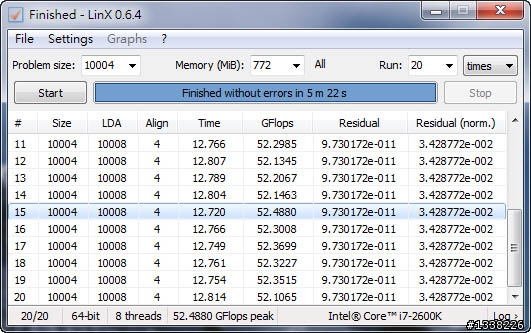

▼ 來個LinX 0.6.4燒機，20圈測試，花5分22秒完成，減少1分鐘。



老卡GTX280用來玩多數DX9、DX10遊戲還是很不錯，但硬碟可就力不從心，暫時考慮採買INTEL X25-M 120G G2＋WD 1TB綠標硬碟，那梭魚10 320GB應該是要更換，轉當備用硬碟。

現在用USB外接光碟機在幾台電腦之間抽換，下次想要來買Pioneer BDR-S05XLB藍光燒錄器專給愛妻二代機使用。先前沒跟到PC home購促銷，只好繼續等待！！！

愛妻二代機有USB3.0介面，應該會考慮買入USB3.0外接盒。電腦商場有看到某些白牌外接盒，適合升級手邊老硬碟，但沒看過版上有人分享這類外接盒，也就不敢貿然下手。

歐耶~愛妻二代機升級路還有得走！！

2600K果然如板上多位大大所言：山地橋處理器要超頻就選它。超頻體驗跟先前服役2年的那部E8400全然不同，爽度更是大大增加。

HAF 912 Advanced機殼頂部的20公分大風扇運轉時，風量還真大，風切聲也無法避免，後來發現最好改由主機板自動調整風扇轉速，這樣才令我比較能夠接受風切聲。

新舊零件混種的愛妻二代機已經玩了快3週了，很幸運地沒遇到P67A-UD3P板子起蕭或任何水土不服情形。這幾天終於完成這篇分享文，文章就先到此告一段落，最後祝大家有個好年。

※※後記：文章寫完時，竟看到INTEL 6系列晶片組有問題，這下子心都涼一半。我看自救方式還是趕緊買轉90度接頭設計SATA連接線，把硬碟裝到SATA 6Gb/s插座，持續關注版上後續消息。
